10.2 Использование уплотнения с частотным разделением в телефонной связи
Ресурс связи в случае FDM представлен на рисунке 1 в виде частотно-временной зависимости. Здесь распределение сигналов по диапазону частот является постоянным. Ресурс связи может содержать одновременно несколько сигналов, разнесенных в спектре. Области спектра, находящиеся между используемыми диапазонами, называют защитными полосами частот. Они играют роль буфера, что позволяет снизить интерференцию между соседними каналами.

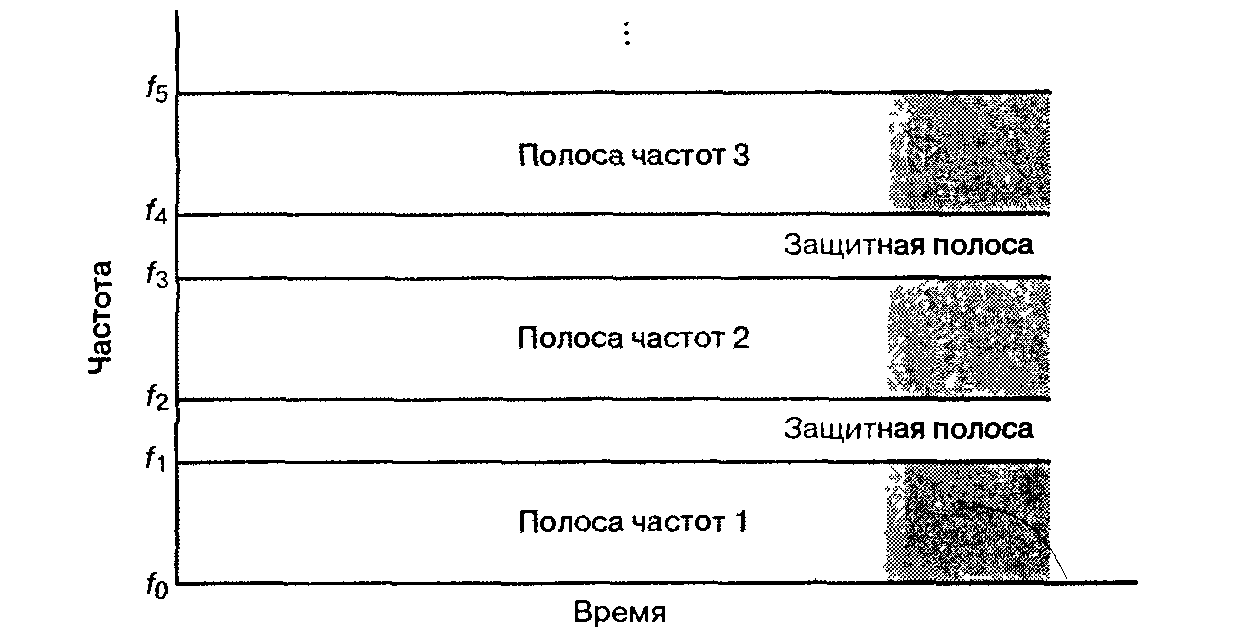

Рисунок 10.1. Уплотнение с частотным разделением
На рисунке 10.2, а
показано модулирование типичного
голосового телефонного сигнала
(частоты немодулированного сигнала
принадлежат диапазону 300 – 3400 Гц)
синусоидальным сигналом с частотой 20
кГц. Двусторонний спектр немодулированного
сигнала
показан на рисунке 10.2,а. На рисунке
10.2,б представлен односторонний спектр
на
выходе смесителя. В результате смешивания
спектр смещается в сторону более высоких
частот по сравнению с немодулированным
спектром и центрирован теперь на частоте
20 кГц. Данный спектр называется
двухполосным (double-sideband
– DSB),
поскольку информация находится в двух
различных диапазонах част. На рисунке
4,в показана нижняя боковая полоса (lower
sideband-LSB),
которой принадлежат частоты 16600-19700 Гц.
Иногда нижнюю боковую полосу называют
инвертированной боковой полосой,
поскольку частотные составляющие этой
полосы расположены в обратном порядке
по сравнению с немодулированным сигналом.
На рисунке 10.3 приведен простейший пример технологии FDM. В данном случае реализована схема с тремя каналами передачи речи. В канале 1 голосовой сигнал из диапазона 300 – 3400 Гц модулируется сигналом с частотой 20 кГц. В каналах 2 и 3 аналогичный голосовой сигнал модулируется сигналами с частотами 16 и 12 кГц. В приведенном примере сохраняются лишь нижние боковые полосы. Результатом смешивания и фильтрации (для удаления верхних боковых полос) являются сдвинутые по частоте сигналы, показанные на рисунке 5. Суммарный выходной сигнал есть сумма трех сигналов и принадлежит диапазону 8,6 – 19,7 кГц.
Задача № 10.1
Разработайте набор сигналов FDM, состоящий из 5 каналов передачи речи, каждый в диапазоне 300 – 3400 Гц. Уплотненный набор сигналов должен состоять из инвертированных боковых полос и занимать спектральную область от 30 до 50 кГц.
а) Изобразите составной спектр, указав отдельные спектры и положение защитных полос
б) Изобразите бок-схему, показывающую процессы смешивания частот и фильтрования, а также необходимые параметры местного гетеродина приемника

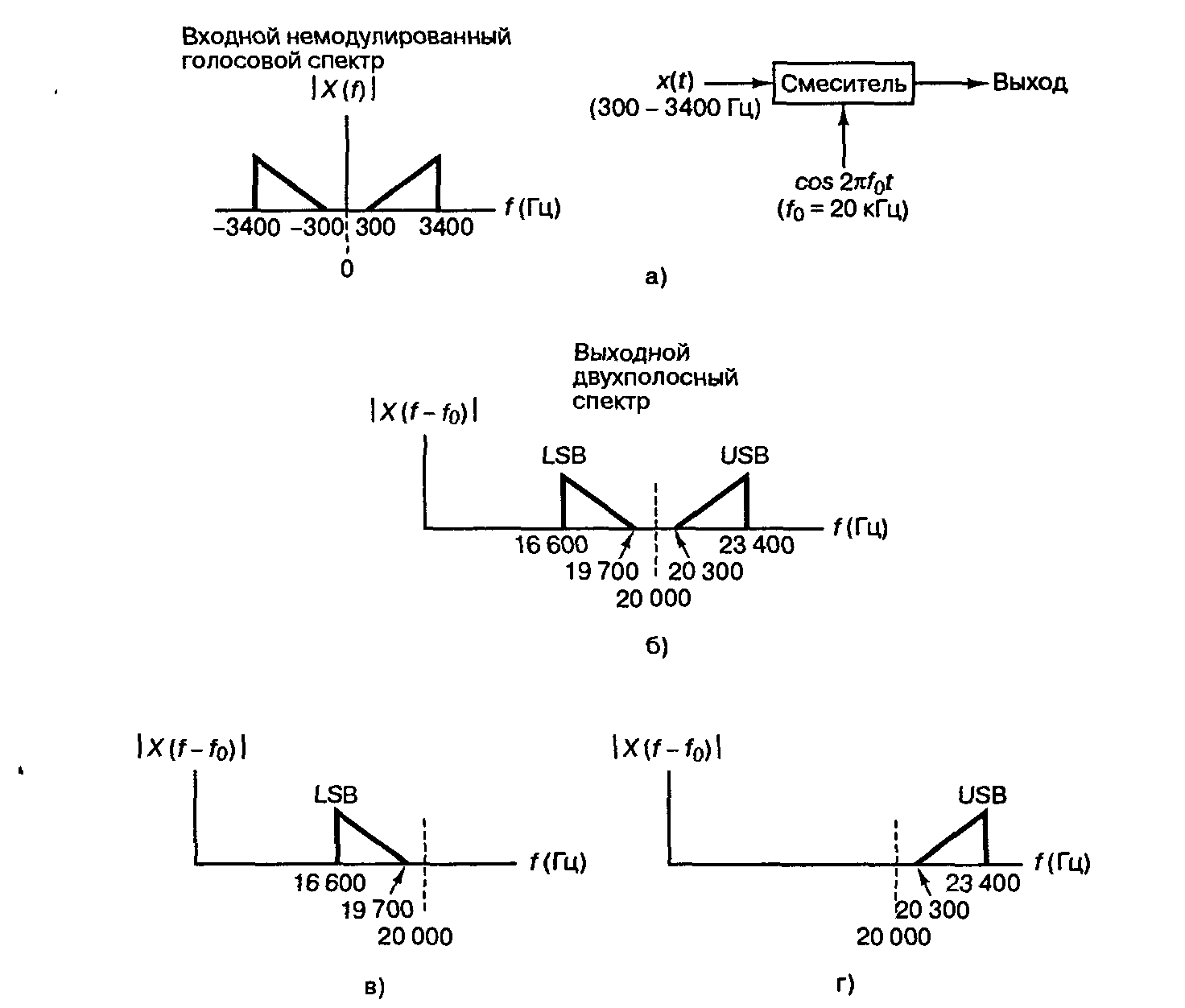

Рисунок 10.2. Смешивание сигналов: а) процесс смешивания; б) выходной спектр смесителя; в) нижняя боковая полоса; г) верхняя боковая полоса

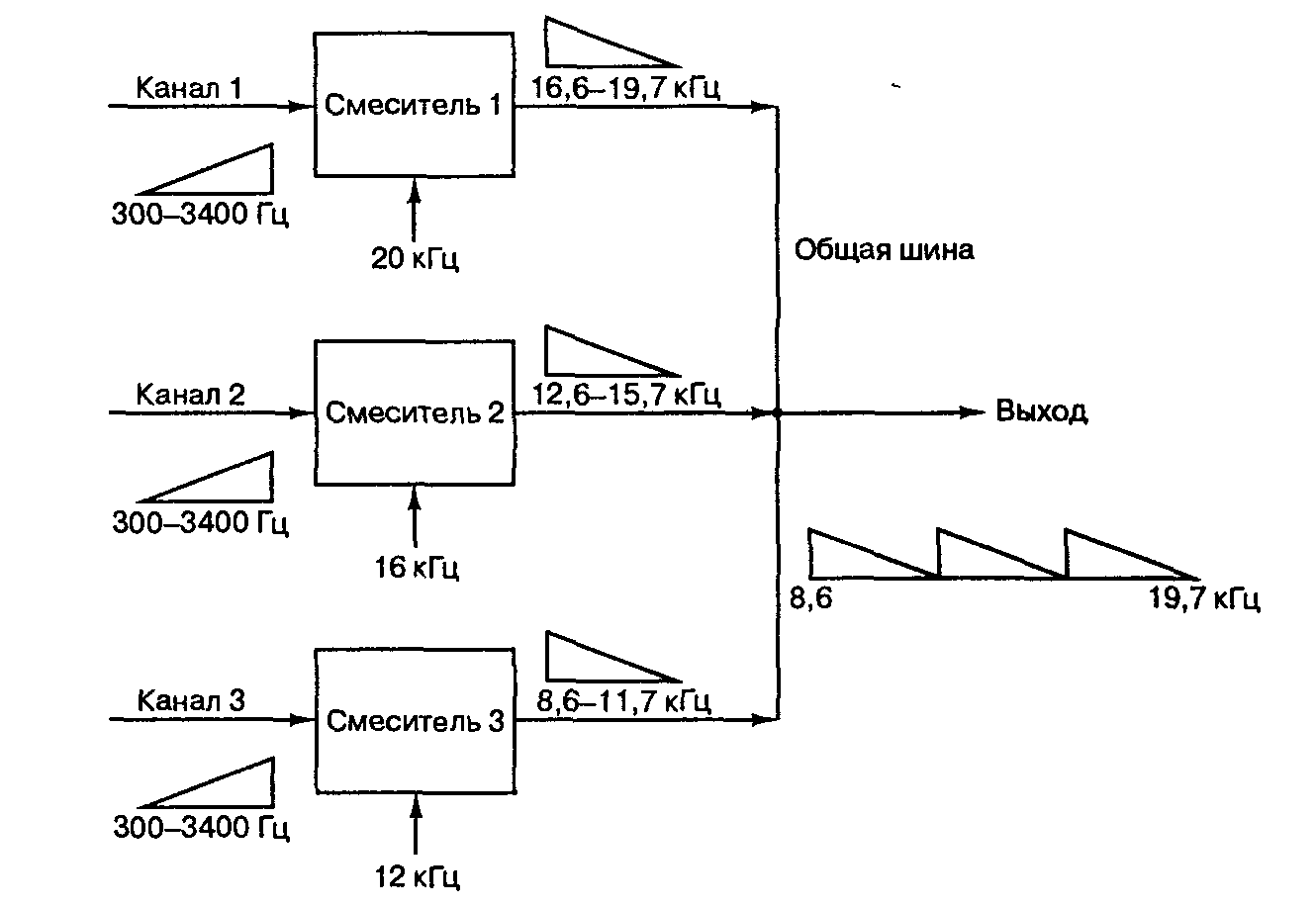

Рисунок 10.3. Простейший пример FDM. Три сдвинутых по частоте канала передачи речи.
Решение
Первый канал:
Гц,
спектральная полоса LSB
от 30000 до 33100 Гц, защитная полоса от 33100
до 34000 Гц.
Второй канал:
Гц,
спектральная полоса LSB
от 34000 до 37100 Гц, защитная полоса от 37100
до 38000 Гц.
Третий канал:
Гц,
спектральная полоса LSB
от 38000 до 41100 Гц, защитная полоса от 41100
до 42000 Гц.
Четвертый канал:
Гц,
спектральная полоса LSB
от 42000 до 45100 Гц, защитная полоса от 453100
до 46000 Гц.
Пятый канал:
Гц,
спектральная полоса LSB
от 46000 до 49100 Гц, защитная полоса от 49100
до 50000 Гц.

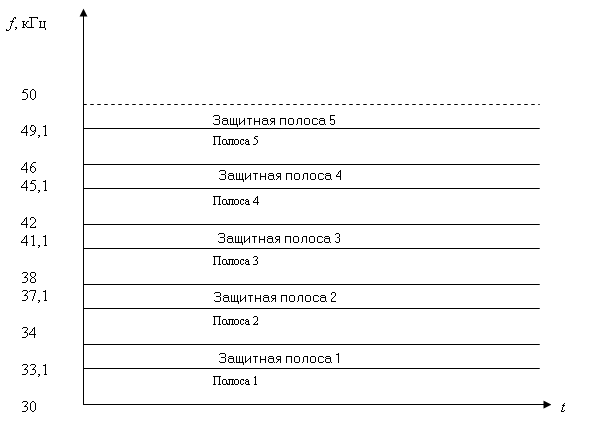

Рисунок 10.4. Распределение сигнальных и защитных полос
