1.4 Тепловой баланс печей периодического и непрерывного действия
Тепловой баланс составляют (на основе закона сохранения энергии для установления расхода энергии на технологический процесс в целом или применительно к отдельным его элементам. Тепловой баланс, так же, как и материальный, составляется на единицу исходных материалов, единицу времени или на период времени.
Тепловой баланс может составляться для ЗТП, для рабочего пространства печи, для отдельных элементов печи и теплового оборудования и для всего печного агрегата в целом. При составлении теплового баланса необходимо следить за тем, чтобы все входные и выходные величины, используемые в тепловом балансе, брались для границ того объекта, для которого составляется тепловой баланс.
Тепловой баланс печи периодического действия составляют на весь технологический цикл и его размерность обычно выражают как Дж/цикл, а тепловой баланс печи непрерывного действия – на единицу времени, т.е. Вт или кВт.
Тепловой баланс, составляемый на малые промежутки времени (5—10 мин), иногда называют «мгновенным». Назначение «мгновенного» баланса — выяснить динамику расхода энергии на технологический процесс.
Приходные статьи баланса (на единицу времени), Вт или (кВт):
химическая энергия топлива или электроэнергия Qх.т. или Qэ.э. Если В — часовой расход топлива, кг/ч или м3/ч, a
— теплота его сгорания, то Qх.т = В ;
тепло, вносимое нагретым топливом, Qcp.т;
результирующий тепловой эффект технологических реакций. Если эффект отрицательный, то данная статья переносится в paсходную часть баланса, Qтexн;
тепло, вносимое воздухом (кислородом), вводимым для сжигания топлива и для технологических целей, Qcp.в.;
тепло, вносимое нагретыми твердыми и жидкими шихтовым материалами, Qcp.м.
Расходные статьи баланса (на единицу времени), Вт (кВт):
тепло твердых и жидких продуктов технологического процесса Qcpп;
тепло уходящих газов (химическое и физическое), включая газообразные продукты технологического процесса и подсос воздуха из атмосферы, Qyх;
тепловые потери (в сумме) от механического недожога, через кладку (теплопроводностью и аккумуляцией), излучением через отверстия, с охлаждающей водой Qпот.
Суммируя приходные и расходные статьи баланса, приравнивая две этих суммы можно получить уравнение теплового баланса, одинаково справедливое для любого класса и вида печей, причем, естественно, не все статьи в конкретном случае могут иметь место:
Qх.т+ Qэ.э.+ Qср.т.+ Qтехн+ Qср.в.+ Qср.м.= Qср.п.+ Qух.+ Qпог. (1.1)
Для топливных печей в случае, когда в ходе технологического процесса не получается газообразных продуктов, т. е. при условии:
Qэ.э=0;
Qср.т=
В
;
Qср.в=
В
Qух=
В
(1.2)
В(
+
+
—
)+Qтехн+
Qср.м=
Qср.п+
Qпот.
где Qф.т.,
—соответственно
количество тепла единицы топлива,
воздуха и уходящих газов, кДж/кг (кДж/м3).
Представим уравнение (1.2) в виде
Qх.т+ Qэ.э.+ Qср.т.+ Qср.в— Qух. — Qпот.= Qср.п. — Qтехн— Qср.м. (1.3)
В правой части уравнения (1.3) представлена полезная часть тепловой работы печи, в левой — ее выражение через теплотехнические величины, сравнительно легко измеряемые в практических условиях.
(1.4)
Как известно, качество сжигания топлива при заданных условиях характеризуется коэффициентом использования топлива
(1.5)
Поэтому
можно для топливных печей установить
связь между
и
:
(1.6)
из которой следует, что при конструировании печей необходимо стремиться к увеличению и к тому, чтобы по своей величине был возможно ближе к , разумеется, при соблюдении заданных технологических параметров.
Если печной агрегат состоит из нескольких энергетически связанных объектов, например, печь с рекуператорами на отходящих газах, то нужно учитывать следующее.
Уравнение для рабочего пространства печи
(1.7)
так как
(1.8)
где
— тепло уходящих из агрегата газов,
то
Допустим,
что водяные числа (W)
продуктов
горения и исходных веществ (топливо и
воздух) равны. Тогда, подставив
из
формул (1.7) в (1.8)и разделив на W,
получим

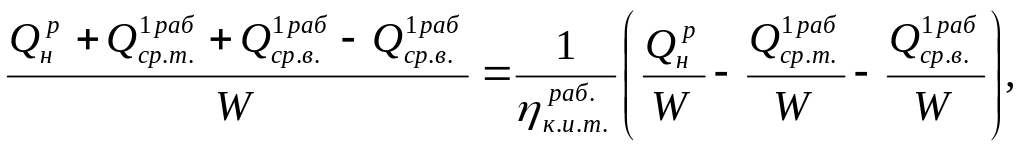

(1.9)
или
(1.10)
Поскольку
и
относительно
малы, то теоретическая температура
горения на подогретом за счет тепла
отходящих газов воздухе зависит от
теоретической температуры горения
топлива на холодном воздухе и от
коэффициента использования топлива в
рабочем пространстве печи. Если этот
коэффициент окажется очень высок, то
уменьшится
и ухудшится теплообмен. Поэтому в
подобных случаях нужно стремиться к
увеличению коэффициента использования
топлива не в рабочем пространстве печи,
а печного агрегата в целом оказывая
влияние на все параметры, от которых
зависит величина
.
