3. Типовые режимы схемы тепловой работы печей-теплообменников
3.1 Общие сведения
Наиболее распространенными и широко применяющимися в промышленности являются печи-теплообменники. К ним относятся многочисленные печи, в которых зона генерации тепла (ЗГТ) из другого вида энергии расположена отдельно от зоны технологического процесса (ЗТП).
В ЗГТ химическая энергия топлива или электрическая энергия превращаются в тепло, которое затем передается к границам ЗТП, которые являются, таким образом, поверхностью нагрева. К таким устройствам относятся топливные и электрические плавильные и нагревательные печи для металлов, обжиговые печи для сырьевых материалов, печи для обжига кирпича и многие другие.
ЗГТ может быть пламя, слои топлива, электрическая дуга, спираль, лента или угольный электрод, нагреваемые электрическим током и др., однако во всех случаях ЗГТ имеет вспомогательное значение и предназначена для создания определенных условий на границе ЗТП. К границам ЗТП тепло из ЗГТ передается путем излучения или конвекции, так как относительное значение теплопроводности в данном случае пренебрежимо мало.
В рамках общей теории печей-теплообменников рассматриваются только радиационный и конвективный режимы работы, поскольку анализ многочисленных смешанных режимов можно осуществить, если известны принципиальные положения о радиационном и конвективном режимах. Существует, однако, большая группа печей, в которых поверхность нагрева не может быть точно определена, а лучистая и конвективная
составляющие теплопередачи настолько переплетены, что при анализе не разделимы. Это так называемые слоевые печи (вагранки, доменные печи, шахтные печи цветной металлургии, обжиговые печи и т. д.). Соответствующий этим печам режим работы будем называть слоевым.
Предметом общей теории печей применительно к ЗГТ является анализ условий, создаваемых на границах ЗТП. Естественно, что эти условия различны для различных режимов работы печей.
Поскольку возникновение тепла в ЗТП при работе печей данного класса зависит от интенсивности теплоотдачи в эту зону, то этот процесс и является определяющим, а соответствующие печи получили название печей-теплообменников.
3.2 Радиационные режимы работы печей
Особенностью природы лучистого теплообмена является то, что в создании энергетических условий на границе ЗТП участвует не только сам теплогенератор (пламя, дуга, резистор), но и все окружающее ограниченное пространство и, в частности, стены ограждения. В зависимости от расположения теплогенератора в указанном пространстве меняются граничные условия для ЗТП и, таким образом, условия возникновения тепла в этой зоне. Рассмотрим идеализированную схему радиационного теплообмена в печи в виде двух параллельных поверхностей М (материал) и К (кладка), т.е. футеровка между которыми расположена ЗГТ в виде пламени (П) (рис. 1). Допустим, что процесс теплообмена происходит в стационарных условиях, т. е. температуры всех элементов рассматриваемой системы постоянны, что возможно при условии
Вт
(3.1)
причем по условию
Здесь
,
,
-
соответственно
тепловой поток от пламени и плотности
результирующих тепловых потоков для
любых элементов поверхностей М
и К,
Вт/м2;
и
- величины поверхностей М
и К,
м2.
Напишем уравнения баланса тепла для поверхностей М и К:
(3.2)
(3.3)
Рис. 3.1. К расчету теплообмена с двумя
с двумя параллельными поверхностями
где
и
- соответственно
эффективные тепловые потоки для любых
элементов поверхностей М
и
К,
Вт/м2;
и
- соответственно
падающие тепловые потоки от пламени
на любые элементы поверхности М
и
К,
Вт/м2;
- степень
черноты пламени, величина постоянная.
Исключая из уравнения (2) и (3) величину , получим
Вт/м2.
(3.4)
Из
уравнения (4) следует, что интенсивность
теплообмена, характеризуемая величиной
плотности результирующего потока
,
зависит при прочих равных условиях от
величины значений потоков
и
,
причем в большей степени от
,
поскольку всегда
0.
При
=1
величина
зависит от потока, падающего от пламени
на поверхность нагрева М,
и от величины
.
Поверхность кладки в этом случае не
участвует в теплообмене.
Вместе с тем при одном и том же значении 0 степень участия кладки в теплообмене, определяемая соотношением величин и может быть различной.
Как
следует из формулы (3.1), роль кладки в
теплоотдаче может быть и существенной,
и пассивной. Существенной потому,
что при постоянной теплогенерации
=const
чем больше тепла пропускает поверхность
кладки в окружающую среду, тем меньше
.
Пассивной
потому, что теоретически совершенно
безразлично, будет ли поверхность
кладки, получая тепло теплогенератора-излучателя,
нагреваясь, отдавать тепло поверхности
нагрева собственным излучением или,
оставаясь холодной, возвращать это
тепло путем отражения, ибо при стационарных
условиях в любом случае поверхность
нагрева получит
(3.5)
Таким
образом, при постоянстве значений
ни геометрические характеристики ЗГТ,
ни физические свойства сред, участвующих
в теплообмене, не влияют на суммарную
теплоотдачу. При изменении свойств сред
изменяться будут только температуры
теплогенератора-излучателя и кладки
и система перейдет из одного
стационарного состояния в другое. К
данным условиям приближается работа
некоторых электрических дуговых печей,
поскольку в плазме дуги может развиваться
очень высокая температура, и электрических
низкотемпературных печей, температуры
нагревателей и кладки которых могут
изменяться в широких пределах. В
большинстве практических случаев, в
частности в топливных печах, дело обстоит
совершенно иначе, так как допустимая
величина теплогенерации ограничена
предельными температурными условиями
службы огнеупоров кладки, материала
излучателей, а в топливных печах еще
температурой отходящих газов и условиями
диссоциации продуктов горения. Таким
образом, возможная в печах-теплообменниках
теплогенерация в общем случае является
следствием организации теплообмена
и поэтому зависит от геометрии ЗГТ,
размещения теплогенераторов-излучателей,
степени участия в теплообмене поверхности
кладки и физических свойств
теплообменивающихся сред. Роль кладки
это не только фактор теплообмена,
как такового, но и
возможность
достижения в ЗТП необходимой
температуры увеличения кампании печей
и повышения экономичности
технологического процесса. Во многих
случаях именно футеровка является
главным ограничителем процесса
теплогенерации и поэтому вопрос о роли
кладки в теплообмене имеет принципиальное
значение. Уровень температуры внутренней
поверхности кладки зависит от уровня
температуры в ЗГТ. Допустим, что степень
черноты поверхности нагрева равняется
единице (
).
Тогда из уравнения (3.3) легко получить
(3.6)
где
— степень черноты кладки.
Заменяя величины тепловых потоков их выражениями через температуру, получим
(3.7)
Из
уравнения (3.7) следует, что при заданных
условиях (
)
на величину
можно влиять только путем увеличения
,
что нецелесообразно по условиям
тепловых потерь, или путем уменьшения
.
Получение
<0,4
для огнеупоров
практически невозможно, а в пределах возможных изменений =0,950,4 влияние на несущественно.
В силу указанного идея теплового зеркального ограждения осуществима только при использовании полированных металлов (например А1) и то при поддержании этой поверхности при низкой температуре (<40°С).
Основываясь
на изложенном, рассмотрим три разновидности
радиационного режима работы печей,
которые отличаются степенью участия
кладки в теплообмене и тем самым влиянием
на граничные условия ЗТП: равномерно
распределенный теплообмен (
);
прямой направленный
и
косвенный направленный (
).
Необходимо установить, при каких условиях для каждой разновидности радиационного теплообмена достигается наибольшее значение плотности результирующего потока к поверхности металла, т.е. в ЗТП.
Равномерно-распределенный радиационный режим. В топливных печах равномерно распределенный режим для условий схемы, представленной на рис. 3.1, достигается равномерным распределением температур и степени черноты по высоте ЗГТ. Для ЗГТ сложной формы достижение одинаковых удельных тепловых потоков на различные элементы поверхности нагрева и поверхности кладки задача сложная, но решается созданием соответствующего температурного поля с учетом влияния свойств пламени. Для электрических печей этот режим достигается соответствующим размещением теплогенераторов-излучателей, которые в дальнейшем по установившейся терминологии будем называть нагревателями. Из уравнения (3.4) следует, что максимальная теплоотдача в топливных печах достигается при =1 и поэтому тем выше, чем больше . При =1
(3.8)
Уравнение (5) является уравнением Стефана—Больцмана, выраженным в потоках.
Указанное справедливо, однако, только для топливных печей, в которых пламя является нагревателем. В электрических печах газовая среда между нагревателями и поверхностью нагрева экранирует, указанные поверхности друг от друга и ухудшает условия теплоотдачи.
Выше,
при схематизации процесса радиационного
теплообмена, было принято, что
есть величина постоянная, не зависящая
от температуры и длины волны. Такая
схематизация необходима и допустима в
рамках общей теории печей, поскольку
все вопросы рассматриваются в
сравнительном аспекте, однако при
уточнении расчетов теплообмена необходимо
учитывать спектральный характер
излучения. Это особенно важно в отношении
поверхности нагрева, так как падающее
на поверхность нагрева излучение
практически можно рассматривать как
серое. Обозначим через ек
степень черноты кладки и также примем
эту величину не зависящей от температуры
и длины волны. Отношение поверхностей
кладки и нагрева
будем называть степенью развития кладки.
Рис.3.2. К расчету теплообмена между
плоской и вогнутой поверхностями
Уравнение (4) не может быть использовано для выяснения влияния степени развития кладки, поскольку было выведено для условия k=1. Для более общего случая k>1 (рис. 3.2) и =const уравнение (3.4) должно быть заменено уравнением (3.9)
(3.9)
Из
уравнений (3.9) и (3.4) следует, что при
>0
степень черноты кладки
не влияет на теплоотдачу. Физически это
объясняется тем, что эффективное
излучение кладки (
)
при этом остается неизменным и
меняется только соотношение
собственного и отраженного
излучения. Из уравнения (9) следует, что
влияние степени развития кладки в
общем случае незначительно, но
возрастает при уменьшении степени
черноты пламени и
при
увеличении температуры поверхности
нагрева, причем при k>1
увеличение k
несколько уменьшает теплоотдачу.
Последнее объясняется уменьшением
плотности падающего на кладку
теплового потока от поверхности
нагрева М.
При
=1
влияние величины k
на
теплоотдачу отсутствует. В общем случае
малое влияние степени развития кладки
на теплоотдачу объясняется тем, что с
увеличением k
уменьшается
угловой коэффициент кладки на
поверхность нагрева. Выше указывалось,
что при равномерно распределенном
режиме теплообмена максимальная
теплоотдача достигается при
=1.
При этом условии температура кладки
является наиболее высокой и приближающейся
к
температуре пламени, а при k=0 равной ей. Вследствие указанного при данном режиме теплообмена температура кладки является главным показателем интенсивности теплоотдачи.
Прямой направленный радиационный теплообмен. В топливных печах режим прямого направленного теплообмена достигается путем приближения зоны наивысших температур и наибольшей оптической плотности пламени к поверхности нагрева (рис. 3.3). В электрических печах это достигается путем соответствующего размещения нагревателей.
Уравнение
(3.4) может быть использовано для анализа
данного режима теплообмена, если под
степенью черноты понимать усредненное
ее значение (
)
и иметь в виду, что приведенные значения
температуры пламени для излучения
в сторону поверхности нагрева
и кладки
различны (
>
).
Для
рассматриваемого режима теплообмена
разность тепловых потоков в сторону
поверхности нагрева и кладки
может быть весьма различной и поэтому
может существовать множество частных
случаев реализации данного режима. Но
всегда,
чем больше
,
тем ниже температура кладки
при
одном и том же значении плотности
результирующего потока
.
Это
объясняется тем, что относительно
холодные слои пламени экранируют кладку
от излучения слоев пламени, имеющих
более высокую температуру.
В электрических печах уменьшение температуры кладки достигается не экранированием кладки газами, а соответствующим расположением нагревателей. Предельным случаем прямого направленного теплообмена в печах является равенство температур и эффективных излучений кладки и металла. Тогда:
(10)
Рис. 3.3. Распределение температуры при
прямом направленном радиационном
теплообмене
Из
уравнения (3.10), полученного вычитанием
формулы (3.3) из уравнения (3.2) и при
допущением
,
а
также из сравнения его с уравнением
(3.4), следует,
что
в предельном случае теплоотдача
минимальна, так как практически очень
трудно достичь высоких значений величины
.
Поэтому к предельному случаю прямого
направленного теплообмена прибегают
только в тех случаях, когда по условиям
технологии температура поверхности
нагрева достигает предельно допустимых
температур поверхности кладки.
Непредельные случаи прямого
направленного теплообмена используются
весьма часто, так как на практике даже
небольшое облегчение условий футеровки
играет существенную роль, особенно
когда на кладку влияет не только
тепловое, но и химическое воздействие.
При прямом направленном режиме теплообмена влияние на теплоотдачу усредненной степени черноты пламени и степени черноты кладки аналогично тому, как это было отмечено для равномерно распределенного режима теплообмена, а роль степени развития кладки еще меньше. Следует, однако, подчеркнуть, что влияние величины степени развития кладки нельзя однозначно связывать с влиянием геометрии ЗГТ.
Дело в том, что от геометрии и, в частности, от высоты ЗГТ зависит степень черноты пламени, которая в ранее приведенных рассуждениях была принята постоянной.

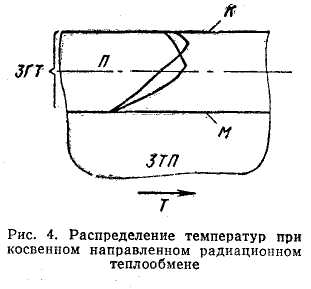

Косвенный направленный радиационный теплообмен.В топливных печах режим косвенного направленного теплообмена достигается путем приближения зоны наивысших температур в пламени к поверхности кладки (рис. 3.4). В электрических печах это достигается путем соответствующего размещения нагревателей.
Применив
уравнение (3.4) для анализа данного режима
теплообмена, как и в предыдущем случае,
используем понятия об усредненной
степени черноты пламени
(
)
и о приведенных температурах пламени
в сторону поверхности нагрева или у
кладки. Разность плотностей тепловых
потоков
в данном случае может быть различной
по величине и, как следствие, могут
наблюдаться разные случаи реализации
косвенного направленного режима
теплообмена. Чем больше
,
тем выше температура кладки при одном
и том же значении теплоотдачи (
).
Объясняется это тем, что расположенные
у поверхности нагрева относительно
холодные слои пламени экранируют
поверхность нагрева и от более горячих
слоев пламени, и от кладки.
Влияние
усредненной степени черноты пламени
на этот режим теплообмена противоречиво.
Оптимальное значение
>0,5
и тем больше, чем меньше отношение
.
Это объясняется тем, что, с одной стороны,
чем больше
,
тем больше тепловой
поток от пламени на кладку, но, с другой стороны, чем больше , тем сильнее пламя экранирует поверхность нагрева от кладки.
Предельные
случаи косвенного направленного
теплообмена в печах возникают, когда
поверхность кладки нагревается в
условиях отсутствия теплового потока
от пламени или нагревателя на поверхность
нагрева
=0,
например, если электрические нагрева-
Рис. 3.4. Распределение температур при
косвенном направленном радиационном
теплообмене
тели расположены так, что они «видят» кладку и «не видят» поверхность нагрева, если поверхность кладки нагревается за счет поверхностного сжигания топлива у кладки (инфракрасные нагреватели, керамические горелки) или когда внутренняя поверхность кладки разогревается за счет передачи тепла теплопроводностью с внешней стороны. Для данного случая можно получить уравнение
Вт/м2,
(3.11)
где
-
плотность результирующего теплового
потока, поступающего на внутреннюю
поверхность кладки.
Для
случая разогрева кладки потоком,
поступающим снаружи,
=0
и -
заменяется
на +
.
Как
следует из уравнения (3.11),
степень
развития кладки k
в
данном случае оказывает большее
влияние
на теплоотдачу и при прочих равных
условиях уменьшает ее, так же, как и для
других режимов радиационного теплообмена.
Отсутствие влияния степени черноты
кладки при ee
контактном нагреве объясняется тем,
что при заданных значениях тепловых
потоков теплоотдача остается
неизменной за счет изменения температуры
кладки. Однако практически допустимые
температуры кладки ограничены, и
поэтому целесообразно работать с более
высокими значениями
и тем самым получать более высокую
теплоотдачу. К сожалению, реальные
свойства огнеупоров предоставляют в
этом отношении малые возможности.
По сравнению с другими режимами
радиационного теплообмена
при косвенном направленном теплообмене, особенно в предельных случаях при одном и том же значении теплового потока к металлу имеют место наиболее тяжелые температурные условия службы кладки.
Выше отмечено, что в печах-теплообменниках величина теплового потока к границам ЗТП не всегда является определяющим процессом. Во всех тех случаях нагрева, когда скорость распространения тепла в ЗТП практически неограниченна (физически тонкие тела), определяющий процесс теплоотдачи является и определяемым. В случае если при нагреве ЗТП ведет себя как физически массивное тело, определяемым процессом становится процесс распространения тепла в ЗТП.
В этом случае требования к ЗГТ упрощаются, так как необходимая величина внешнего теплового потока достигается легче. В основу анализа картины теплообмена в печи в этом случае кладется определяемый процесс. Более подробно этот вопрос рассмотрен ниже, в разделах технологии нагрева и плавления металла.
