Лабораторная работа № 6 исследование деформаций, возникающих при наплавке валика на кромку пластины
I. Цель работы:
Расмотреть вопросы связанные с деформациями, возникающими при наплавке валиков на кромку пластины, определить величину продольных деформаций и величину прогиба пластины.
II. Краткие сведения из теории
Рассмотреть процессы возникновения напряжений и деформаций в пластине при нагреве и охлаждении.
III. Порядок выполнения работы
Произвести наплавку валика на кромку пластины и определить величину продольных деформаций. Данные занести в таблицу 1.
Таблица 1
№ точек |
Отсчёты по прибору |
Величина продольных перемещений после наплавки L = Вср - Aср |
Величина продольных деформа-ций L /L100% |
|||||
До наплавки Валика |
После наплавки валика |
|||||||
1-й |
2-й |
Аср |
1-й |
2-й |
Вср |
|||
1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|

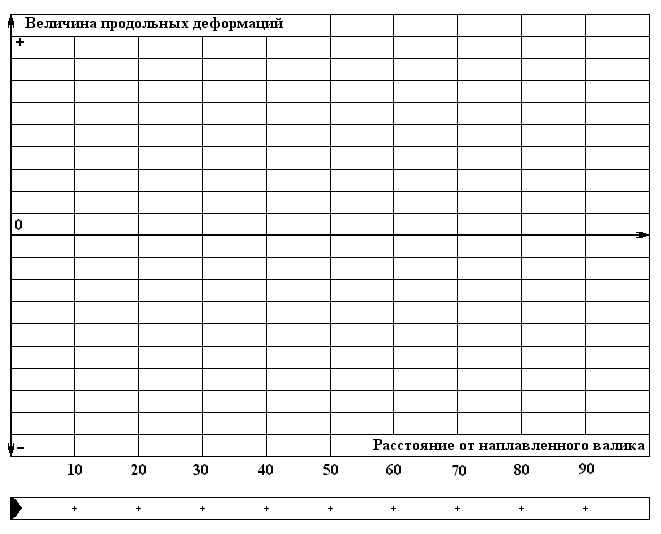

Построить график распределения продольных деформаций (перемещений) по ширине пластины.
Определить величину прогиба пластины во времени. Данные занести в таблицу 2.
Таблица 2
Время от начала сварки, мин |
0 |
0.15
|
0.30
|
0.45 |
1.00 |
1.15
|
1.30 |
1.45 |
2.00 |
2.15
|
2.30 |
3.00 |
5.00 |
10.00 |
Отсчёты по прибору, дел |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Значение прогиба, мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

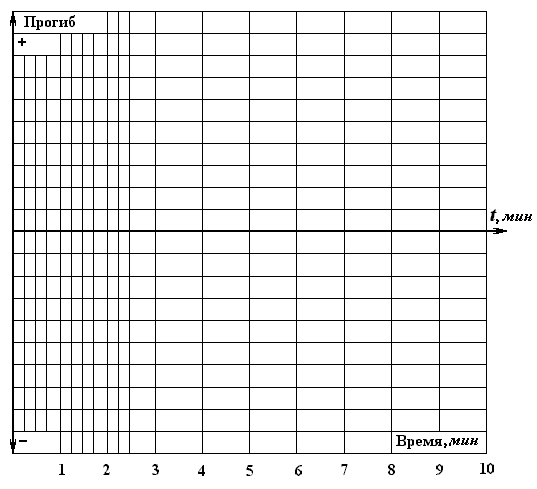

4. Построить график зависимости изменения прогиба пластины во времени
Выводы по работе:
