Контрольные вопросы

1. Из каких основных частей состоит автомат АДС-1000-2?

2. Из каких основных частей состоит полуавтомат ПДШ-500?

3. Преимущества автоматической сварки перед ручной дуговой сваркой?

4. Преимущества полуавтоматической сварки перед автоматической?

5. Что такое коэффициент формы шва и как он определяется?

6. Как влияет на параметры сварного шва сварочный ток, напряжение на дуге и скорость сварки?

Дата выполнения	Подпись студента	Подпись преподавателя

Лабораторная работа № 7 определение технологических параметров контактных сварочных машин и влияния шунтирования тока на прочность сварной точки

I. Цель работы:

По эскизам и натурным образцам изучить устройство и работу контактных сварочных машин и определить основные технологические параметры. Определить влияние шунтирования тока на прочность сварной точки.

2. Краткие сведения из теории

Рассмотреть основные способы контактной сварки

3. Порядок выполнения работы

3.1. Изучить устройство и принцип работы контактных машин:

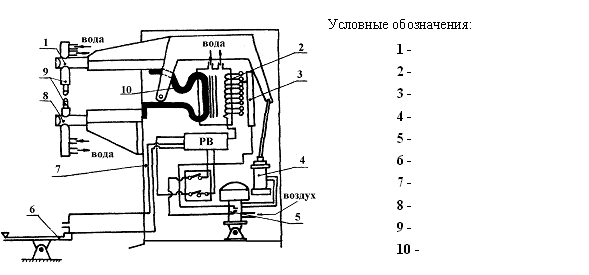

а). сварочной машины МСР-100

3.1.1. Зарисовать графики зависимости давления и тока от времени:

Для стыковой сварки сопротивлением

Для стыковой сварки методом непрерывного оплавления

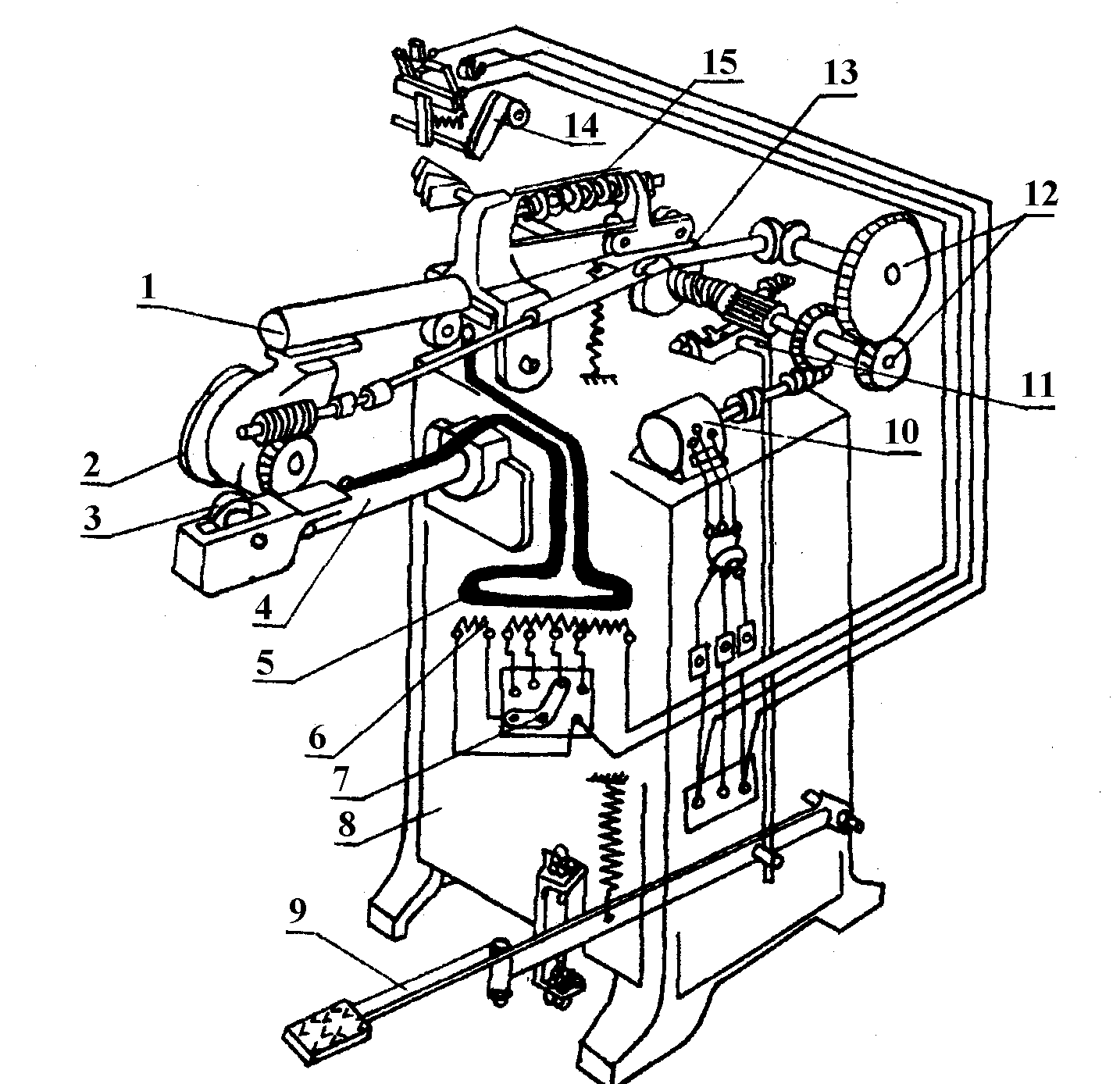

б). точечной машины МТ-601

3.1.1. Зарисовать графики зависимости давления и тока от времени:

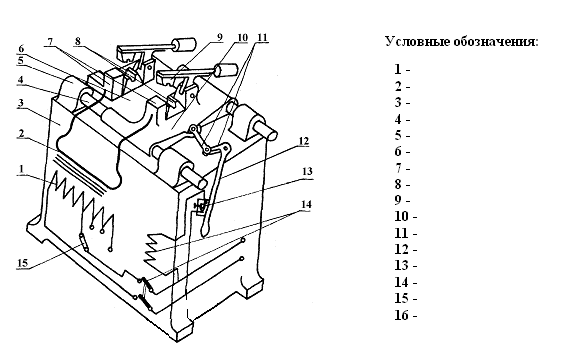

в). схема шовной машины МШП-50

Условные обозначения:

1 -
2 -
3 -
4 -
5 -
6 -
7 -
8 -
9 -
10 -
11 -
12 -

13 -	14 -
15 -

Зарисовать графики зависимости давления и тока от времени для шовной сварки:

Определить основные технологические параметры точечной сварки. Данные эксперимента занести в таблицу 1.

Таблица 1

Ступень регулирова-ния	Напряжение в первичной обмотке, U1, В	Напряжение во вторичной обмотке, U2, В	Коэффи-циент транс- формации К= U1/ U2	Ток в пер- вичной обмотке, I1, A	Ток во вторичной обмотке, I2, A	Площадь попереч-ного сечения сварной точки, F, мм2	Плотность тока, J = I2/F, А/мм2

Определить влияние режима сварки и шунтирования тока на прочность сварной точки. Данные эксперимента занести в таблицу 2.

Таблица 2

Толщина металла, мм	Свароч- ный ток, А	Режим сварки			Диаметр ядра точки, мм			Разрушающее усилие, кг
		Усилие сжатия, кг	Продолжи тельность включения, c	Шаг точек	I замер	II замер	Среднее значение

Зарисовать схему, поясняющую последовательность нанесения сварных точек и шунтирования тока.

Выводы по работе:
