Введение
Лабораторные работы имеют своей целью ознакомить студентов:
1. С основными свойствами и существующими методами контроля литейных сплавов и дефектами отливок.
2. Характером изменения структуры и свойств металла в процессе обработки давлением.
3. Основными способами выполнения сварочных работ.
Перед выполнением очередной лабораторной работы студент обязан проработать рекомендуемую литературу, записать в тетрадь краткие сведения из теории , отражающие содержание данной работы, и вычертить диаграммы состояния, графики и схемы приборов и установок.
Студенты, не подготовившиеся к выполнению очередной лабораторной работы и не защитившие предыдущие три работы, а также полностью не оформившие проделанной работы в лаборатории, к очередному занятию не допускаются.
ЛАБОРАТОРНАЯ РАБОТА № 1
ОПРЕДЕЛЕНИЕ ВЛИЯНИЯ ПЛАСТИЧЕСКОЙ ДЕФОРМАЦИИ И РЕКРИСТАЛЛИЗАЦИИ НА СТРУКТУРУ И СВОЙСТВА НИЗКОУГЛЕРОДИСТОЙ СТАЛИ ПРИ ОБРАБОТКЕ ДАВЛЕНИЕМ
I. Цель работы.
Изучить влияние наклепа на структуру и механические свойства стали.
Изучить влияние рекристаллизации на структуру низкоуглеродистой стали и на ее механические свойства.
II. КРАТКИЕ СВЕДЕНИЯ ИЗ ТЕОРИИ
Описать сущность процессов пластической деформации и рекристаллизации при обработке давлением.
III. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
1. Зарисовать микроструктуру, определить твердость, измерить геометрические параметры образцов в исходном состоянии:
Микроструктура ____________________________________
HRB = _____
HB = _____
hо = _____
2. Определить осадку цилиндрических образцов по заданной степени деформации ( 10 и 50% ). Степень холодной пластической деформации при осадке определяется по формуле:
где h0 – высота образца в исходном состоянии; h1 – высота образца после холодной деформации.
3. Замерить твердость образцов после деформации и результаты занести в таблицу.
Степень деформации |
НRB |
HB |
D = 10% |
|
|
D = 50% |
|
|
4. Произвести рекристаллизационный отжиг деформированных образцов при температурах 300, 400, 500, 600 и 800оС в течение 30 мин. Замерить твердость образцов после отжига и результаты занести в таблицу.
Твердость образцов после деформации и отжига
№ образцов |
Степень деформации |
Твердость после деформации |
Температура нагрева образцов, оС |
Твердость после отжига |
||
HRB |
HB |
HRB |
HB |
|||
1 2 3 4 5 |
D = 10% |
|
|
300 400 500 600 800 |
|
|
6 7 8 9 10 |
D = 50% |
|
|
300 400 500 600 800 |
|
|
Зарисовать и описать структуру образцов после деформации и последующего отжига.
Степень деформации |
Структура после деформации |
Структура после деформации и отжига |
|||
t = 400 оC |
t = 500 оC |
t = 600 оC |
t = 800 оC |
||
|
|
|
|
|
|
|
|
|
|
|
|
7. Указать особенности собирательной рекристаллизации при критических степенях деформации.

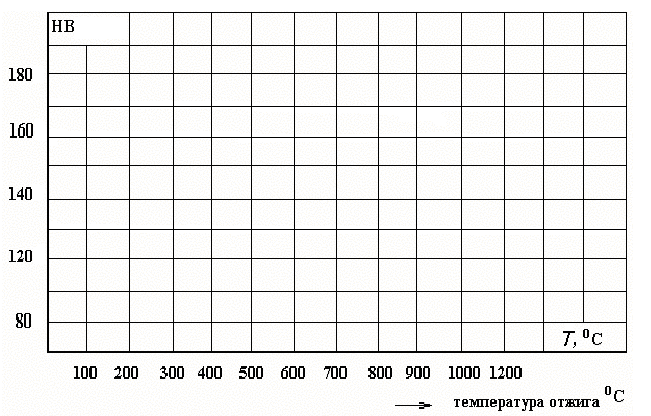

8. Построить график изменения твердости деформированных образцов в зависимости от температуры отжига.
а). установленную расчетным путем по формуле Бочвара А.А.
б). по данным, приведенным на графике
10. Определить минимальную температуру рекресталлизационного отжига при холодной штамповке:
а). низкоуглеродистой стали – б). меди –
в). алюминия – г). олова –
Выводы по работе:
