1.3 Сравнивающее устройство

Устройство (рисунок 1.5) служит для задания уровня сигнала соответствующего заданной температуре, и выдачи результата сравнения между заданным и действительным значением сигнала.

– если U_д< U_з – включить нагрев;

– если U_д≥ U_з – отключить нагрев.

С помощью R3 будем задавать U_з от 0 В до 5 В.

Рисунок 1.5

Пусть ток делителя равен I_д=1 мА. Примем, что падение напряжения на R3 = 5В.

Тогда

R1 + R2= 10 В

Из ряда Е6 принимаем величину резистора R3=6,8 кОм, тогда I_д(R1+ R2)= 10 В;

Отсюда:

(R1+ R2) =10 кОм.

Примем

R2 = 2*(R1+ R2) /3, а R1 = (R1+ R2) /3.

Таким образом, написать из какого ряда

1.4 Преобразователь напряжения в ток с устройством индикации

Устройство индикации (рисунок 1.6) служит для вывода значения задаваемой температуры на или стрелочный индикатор. Индикатор выполняется в виде милли-амперметра с преобразователем напряжения в ток.

Рисунок 1.6

Пусть ток преобразователя равен 1 мА.

Пусть R1 составляет 2/3 от общего сопротивления, а R2 – 1/3 от общего сопротивления, тогда R1 = 3,3 кОм; R2 = 2,2 кОм.

1.5 Коммутатор переменного тока с устройством согласования

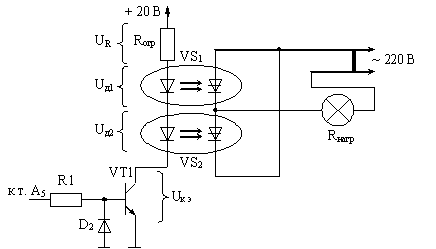

Устройство согласования (рисунок 1.7) служит для согласования выхода сравнивающего устройства и входа коммутатора переменного тока.

Рисунок 1.7

Параметры оптотиристора ТО142-40-6:

I_упр = 100 мА,

U_д = 2,5 В.

Параметры транзистора :

U_кэ = 60 В,

I_к = 3 А,

β≥ 750

U_кэн=U_бэн=1,5 В.

Теперь подсчитаем мощность R_огр:

P_Rогр = U·I =U_Rогр ·I_упр =13,5 ·0,1 =1,35 Вт

Для того чтобы транзистор открылся достаточно чтобы:

I_б = U·I =U_Rогр·I_упр

Примем

I_бн=I_б·(5 – 10)

Отсюда:

I_бн=I_б=1мА.

Примем

R15 = 8,2 кОм

Рассчитаем мощность на R1

P_R1= U·I = 8,5 · 1 = 8,5 мВт

Принимаем

P=0,125 Вт,.
