6 Напоромеры, тягомеры и тягонапоромеры

Напоромеры по принципу действия схожи с обычными механическими манометрами. Они предназначены для измерения небольших значений давления (до 40 кПа) воздуха или других неагрессивных газов. Это является их главным отличием от манометров и определяет их конструктивное исполнение.

Рис. 2

Чувствительным элементом напоромера является мембранный блок, образованный двумя спаянными по окружности круглыми упругодеформируемыми пластинами. Внутренняя полость мембранного блока через штуцер и импульсную линию соединяется с процессом. Центральная часть одной пластины мембранного блока через тягу и коромысло сочленена со стрелкой. При деформации пластины мембранного блока под воздействием давления стрелка отклоняется. Для изготовления мембранного блока и механизма привода стрелки используется медно-латунный сплав.

Для измерения разряжения применяются тягомеры – вакуумметры с пределом до минус 40 кПа. Конструкция мембранного блока тягомера практически ни чем не отличается от конструкции мембранного блока напоромера. Тягонапоромеры сочетают в себе функции тягомеров и напоромеров. Крайние пределы измерения тягонапоромеров не превышают ±20 кПа.

Рис. 3

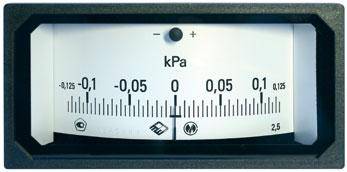

Напоромеры, тягомеры и тягонапоромеры применяются в печном хозяйстве и в котельных для контроля давления под сводом печи и разряжения в дымоходах и боровах. Наибольшее распространение получили приборы щитового монтажа с линейной шкалой, хотя есть и приборы для монтажа непосредственно на технологическую установку.

Рис. 4

Главным недостатком напоромеров, тягомеров и тягонапоромеров является невозможность их интеграции в современные системы автоматизации печей и котлов.  Поэтому во вновь построенных или модернизированных технологических установках они практически не применяются. В продаже можно встретить электронные напоромеры, но по своей сути они являются обычными низкопредельными датчиками давления.

7 Приборы для измерения малых давлений НМ-100, ДНМ-100

Исполнение                                                         Исполнение

Осевой штуцер                                                 Радиальный штуцер

Рис. 5 Рис. 6

Назначение прибора

Приборы предназначены для измерения вакуумметрического,  избыточного, а также разности вакуумметрических и  избыточных  давлений воздуха и неагрессивных газов;

Приборы предназначены для работы при температуре  окружающей  среды от минус 50 до плюс 60°С и относительной влажности до 98 % при температуре 35 °С.

По защищенности от воздействия окружающей среды приборы изготавливаются в следующих исполнениях по ГОСТ 12997-84:

- IP 53 по ГОСТ 14254-96.

Исполнения: Радиальный штуцер М20х1,5; Осевой штуцер под елочку или М20х1.5.
