Часть №3

1. Открыть файл Черт-3.

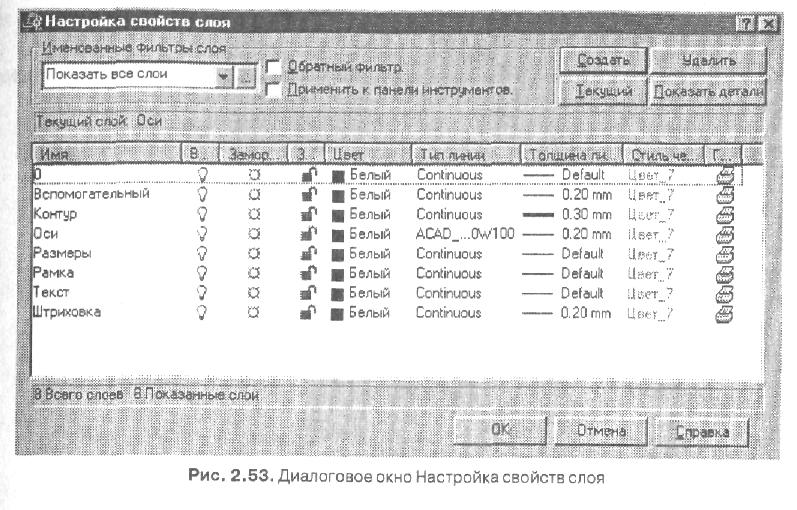

2. Создать новые слои и установить их параметры в соответствии с

рис. 2.53, после чего закрыть окно, нажав кнопку ОК.

3. Перенести все осевые линии на слой Axis (Оси):

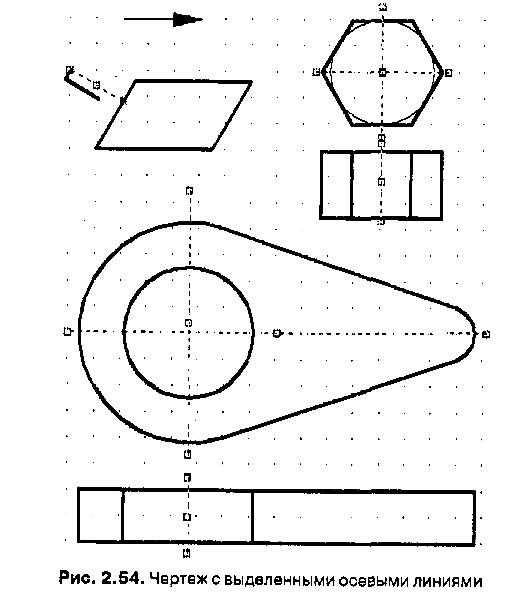

а) выделить мышью все осевые линии (рис. 2.54);

б) раскрыть список Layer Control (Управление слоем) панели инструментов Object Properties (Свойства объектов), щелкнув мышью на стрелке;

в) щелкнуть мышью на надписи Axis (Оси).

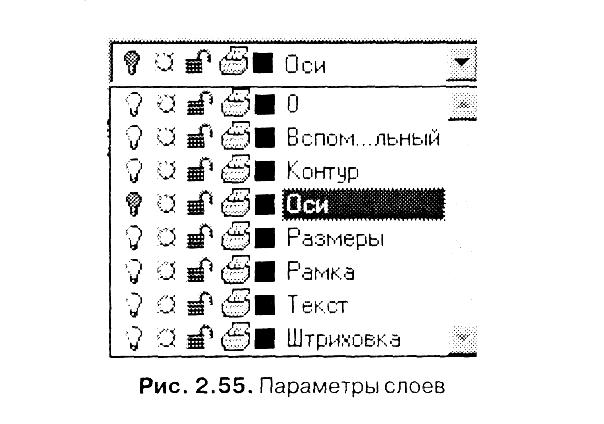

В результате перечисленных действий все осевые линии перенесутся на слой Axis (Оси), который станет текущим (в списке управления слоем появится над­пись Axis (Оси)).

4. Перенести остальные элементы чертежа (кроме линий формата и рамки) на слой с именем Contour (Контур):

а) сделать невидимым для удобства выбора примитивов слой Axis (Оси), щелк­нув по лампочке (лампочка становится темного цвета);

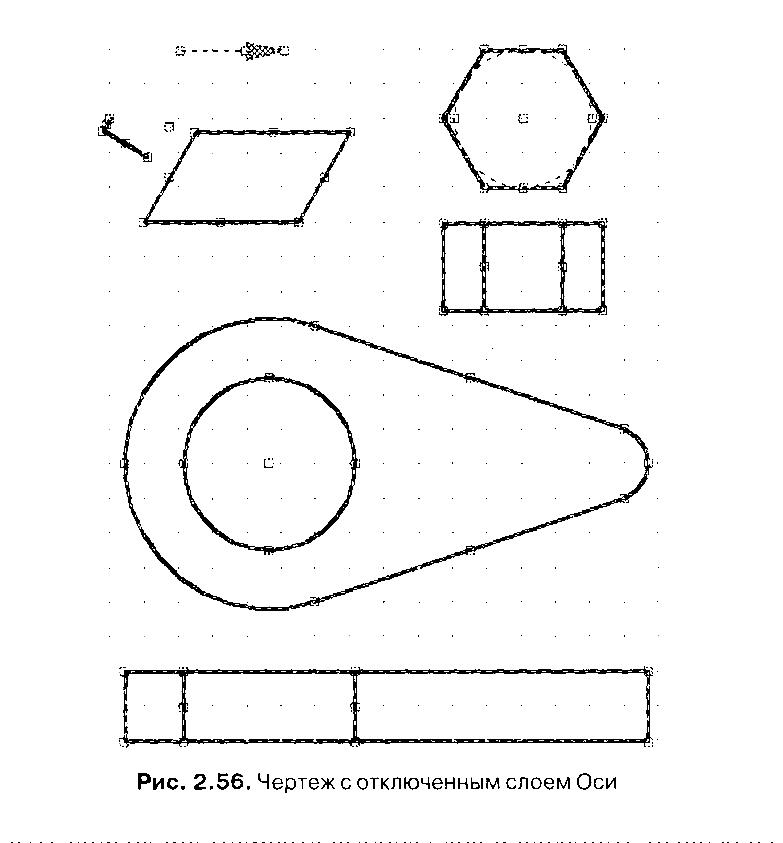

б) выделить все элементы чертежа при помощи рамки (рис. 2.56);

в) раскрыть список инструмента выбора слоя и щелкнуть мышью на надписи Contour (Контур).

6. Включить слой Axis(Оси).

7. Сохранить чертеж.

Команды редактирования. Инструмент Копировать.

Предназначен для копирования объектов или групп объектов с одного места на экране на другое.

Для вызова инструмента Копировать необходимо либо щелкнуть левой кнопкой на значке инструмента в панели Редактирование, либо на пункте Копировать в падающем меню Редактирование, либо ввести co или copy в командной строке.

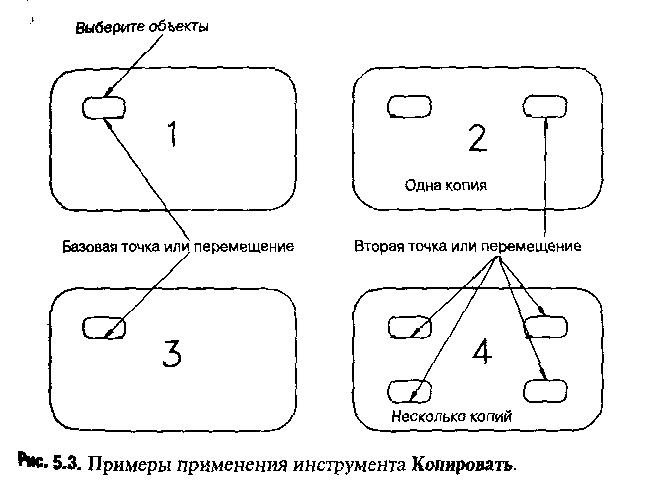

Примеры копирования

Чертежи 1 и 2

Command:(Команда:) сору

Select object :(Выберите объекты:) выделить объект

Select object :(Выберите объекты:) нажмите клавишу Enter

Specify base point or displacement, or [Multiple]:(Базовая точка или перемщение, или [Несколько]:) укажите на точку относительно которой будет копироваться объект

Specify second point of displacement or [use first point as displacement]:(Вторая точка перемещения или <считать перемещением пер­вую точку>:) укажите точку, где будет располагаться копия объекта.

Чертежи 3 и 4

Command:(Команда:) сору

Select object :(Выберите объекты:) выделить объект

Select object :(Выберите объекты:) нажмите клавишу Enter

Specify base point or displacement, or [Multiple]:(Базовая точка или перемещение, или [Несколько]:) введите M

Specify base point: (Укажите базовую точку:) укажите на точку относительно которой будет копироваться объект

Specify second point of displacement or [use first point as displacement]:(Вторая точка перемещения или <считать перемещением пер­вую точку>:) укажите точку где будет располагаться копия объекта.

Specify second point of displacement or [use first point as displacement]:(Вторая точка перемещения или <считать перемещением пер­вую точку>:) укажите точку где будет располагаться копия объекта.

Specify second point of displacement or [use first point as displacement]:(Вторая точка перемещения или <считать перемещением пер­вую точку>:) укажите точку где будет располагаться копия объекта.

S pecify second point of displacement or [use first point as displacement]:(Вторая точка перемещения или <считать перемещением пер­вую точку>:) укажите точку где будет располагаться копия объекта.

Инструмент Зеркало

Для вызова инструмента Зеркало необходимо щелкнуть левой кнопкой либо на значке инструмента в панели Редактирование, либо на пункте Зеркало в падающем меню Редактирование, либо ввести Mi или Mirror в командной строке.

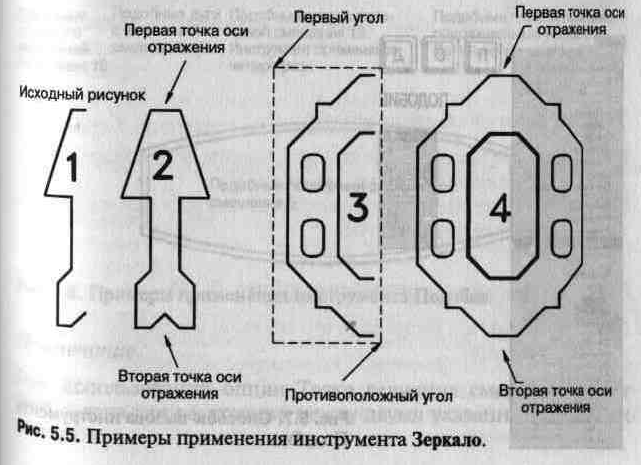

Примеры «Зеркало»

Чертежи 1и2

Command:(Команда:) сору

Select object :(Выберите объекты:) выделить объект

Select object :(Выберите объекты:) нажмите клавишу Enter

Specify first point of mirror line:(Первая точка оси отражения:) укажите первую точку через которую будет проходить ось отражения

Specify second point of mirror line:(Вторая точка оси отражения:) укажите вторую точку через которую будет проходить ось отражения

Delete source objects? [Yes/No] <N>:(Удалить исходные объекты? [Да/Нет] <Н>:) нажмите клавишу Enter(N)

Чертежи 3 и 4

Команда: mirror

Select object :(Выберите объекты:) введите W (рамка) нажмите клавишу Enter;

Specify first corner: (Первый угол:) укажите

Specify opposite corner: (Противоположный угол:) укажите

Select object :(Выберите объекты:) нажмите клавишу Enter

Specify first point of mirror line:(Первая точка оси отражения:) укажите первую точку через которую будет проходить ось отражения

Specify second point of mirror line:(Вторая точка оси отражения:) укажите вторую точку через которую будет проходить ось отражения

Delete source objects? [Yes/No] <N>:(Удалить исходные объекты? [Да/Нет] <Н>:) нажмите клавишу Enter(N)
