Чертеж 3

При включенном режиме Орто:

Команда: _line Первая точка: введите 0,80 нажмите Enter

Следующая точка или [Отменить]: перетащите резиновую линию вниз и введите 50 нажмите Enter

Следующая точка или [Отменить]: введите @250<355 нажмите Enter

Следующая точка или [Замкнуть/Отменить]: введите @47<45 Нажмите Enter

Следующая точка или [Замкнуть/Отменить]: перетащитеРезиновую линию вверх и введите 30 нажмите Enter

Следующая точка или [Замкнуть/Отменить]: введите @-47<-45 Нажмите Enter

Следующая точка или [Отменить]: введите @-250<-355 нажмите Enter

Сквозное задание (обязательно для выполнения). Часть №1

Очертить границы формата (210x297 мм), используя команду Line (Линия). Координаты точек задавать следующим образом:

Command: _line Specify first point: 0,0

Specify next point or [Undo]: @0,297

Specify next point or [Undo]: @210,0

Specify next point or [Undo]: @0,-297

Specify next point or [Undo]: @c

Установить толщину линии 0,5 мм и начертить рамку, используя команду Rectangle (Прямоугольник).

Command: _rectang

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 20,5

Specify other corner point: 205,292

Провести горизонтальную прямую

Command: _line specify first point: 20,60

Specify next point or [Undo]: 205,60

Начертить стрелку, используя команду Polyline (Ломаная). Первый сегмент начертить без задания каких-либо условий. Начальную и конечную точки первого сегмента и второго сегмента указать курсором мыши на поле чертежа. Для вычерчивания второго сегмента ввести опцию ширины (w) и задать по требованию команды начальную (5 мм) и конечную (0 мм) ширину.

Command: _pline

Specify start point:

Current line-width is 0.000

Specify next point or [Arc/Close/Halwidth/Length/Undo/Width]:

Specify first corner point or [Arc/Close/HalfWidht/Length/Undo/Width]: w

Specify starting width <0.000>: 5

Specify ending width <5.000>: 0

Specify next point or [Arc/Close/Halwidth/Length/Undo/Width]:

Начертить шестиугольник, описанный вокруг окружности радиусом 20 мм, используя команду Polygon (Многоугольник).

Command: _polygon Enter number of sides <4>: 6

Specify center of polygon or [Edge]:

Enter an option [Inscribed in circle/Circumscribed about circle]<I>: c

Specify radius of circle: 20

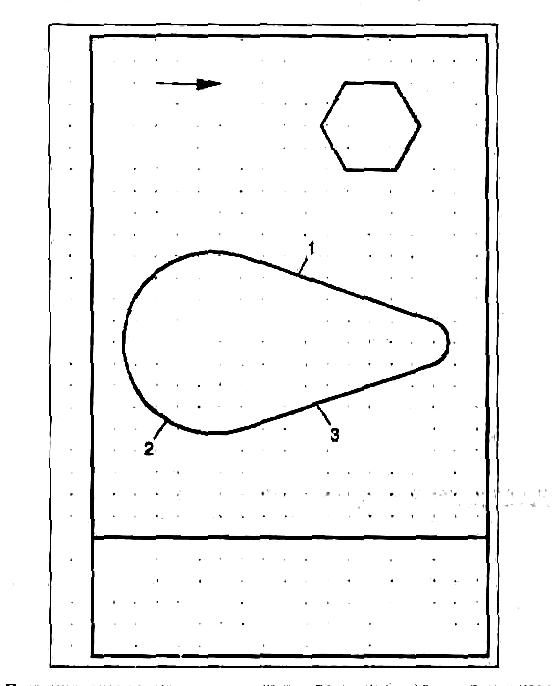

Построить замкнутый контур, используя команды Line(Линия) и Arc(Дуга)

А) начертить прямую 1, используя команду Line(Линия) и привязку к узлам сетки(кнопки SNAP (ПРИВ) и GRID (СЕТКА) строки сотояния);

Б) Выбрать Рисование→Дуга→Продолжить (Draw→Arc→Continue) и начертить дугу окружности 2.

В) провести прямую симметрично прямой 1;

Г) замкнуть контур дугой окружности, для построения которой опять использовать опцию Продолжить (Continue) команды Arc (Дуга).

8. Сохранить построения.

Часть№2

1. Открыть файл и сохранить под новым именем.

2. Вызвать диалоговое окно настройки привязок, щелкнув правой кнопкой по кнопке ПРИВ(OSNAP). Установить привязки Конец, Середина, Центр, Квадрант, Пересечение.

3. Включить в строке состояния режим слежения при объектной привязке, на­жав кнопку OTRACK (ОСЛЕЖ), и отключить режим привязки к сетке, отжав кнопку SNAP (ПРИВ).

4. Вычертить окружность, центр которой совпадает с центром дуги:

а) вызвать команду Circle (Окружность);

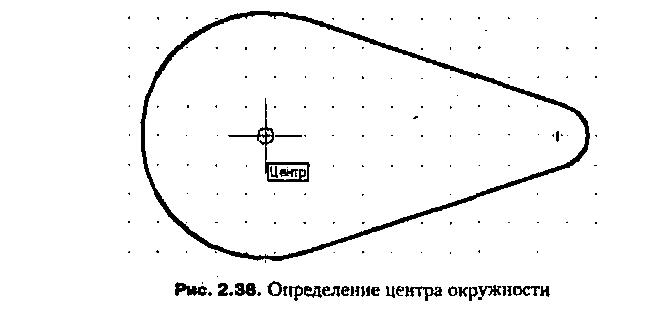

б) подвести курсор примерно к центру большой дуги и при появлении надпи­си Center (Центр) (рис. 2.38) щелкнуть левой кнопкой мыши, определив тем самым центр окружности точно в центре большой дуги;

в) ввести с клавиатуры радиус окружности (25 мм).

5. Выполнить изображение под шестиугольником:

а) вызвать команду Rectangle (Прямоугольник);

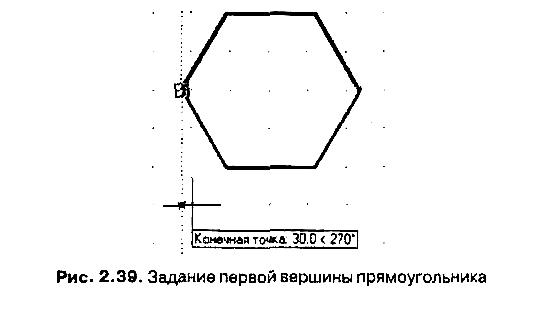

б) на запрос команды о первой точке прямоугольника подвести курсор к ле­вой крайней точке шестиугольника и при появлении надписи (Ко­нечная точка) потянуть курсор мыши вниз (рис, 2.39);

в) ввести первую точку прямоугольника (верхнюю левую), щелкнув левой кнопкой мыши;

г) ввести аналогично вторую точку прямоугольника (рис. 2.40);

Рис. 2.40. Задание второй вершины прямоугольника

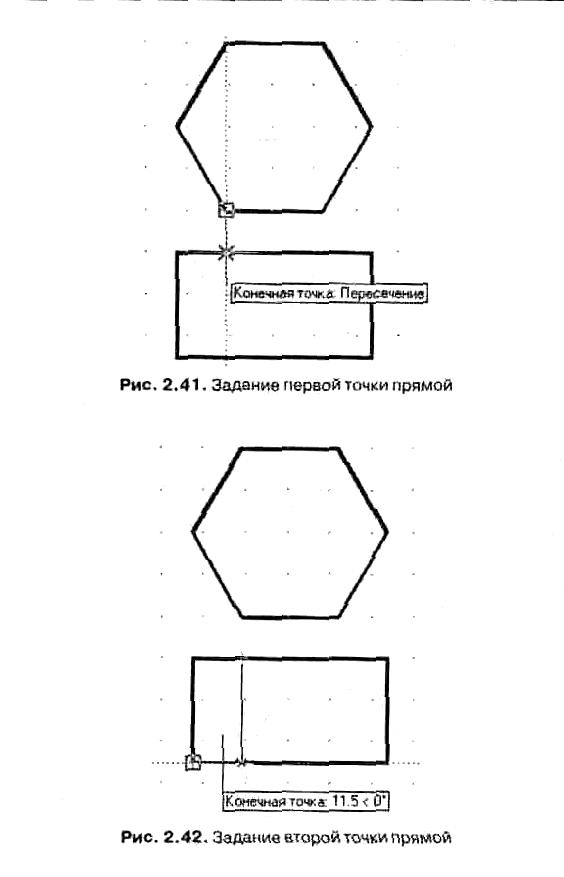

д) вызвать команду Line (Линия) и построить вертикальные прямые внутри прямоугольника. На рис. 2.41 и 2.42 показано определение начальной и конечной точек левой прямой.

6. Вписать окружность в шестиугольник:

а) вызвать команду Circle (Окружность);

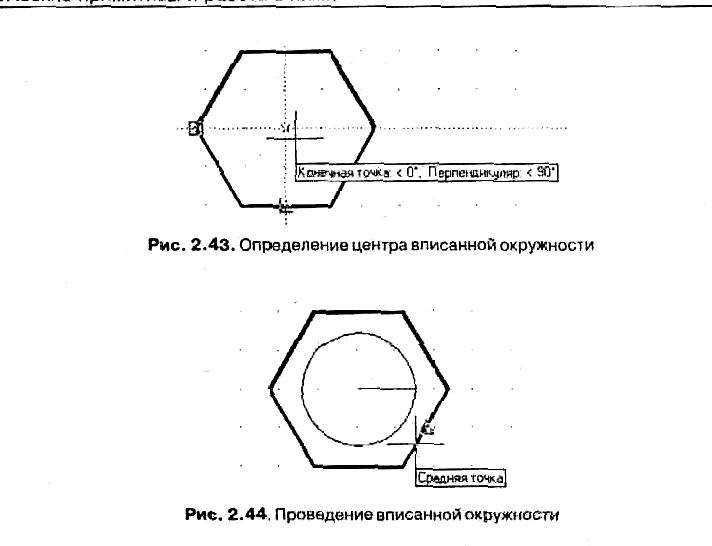

б) на запрос о центре окружности указать точку на пересечении линий слежения от конечной точки (угла) и середины стороны шестиугольника (вводить точку, то есть щелкнуть мышью, нужно при появлении соответствующей надписи — рис. 2.43);

в) на запрос о радиусе окружности подвести курсор к любой стороне и шестиугольника и при появлении подсказки «Средняя точка» рис. 2.44 щелкнуть левой кнопкой мыши по экрану.

7. Построить осевые линии окружности (рис. 2.46):

а) выбрать в списке инструмента Linetype Control (Выбор типа линии) штрих-пунктирную линию. Если этого типа линий нет в списке, то нужно загру­зить его, используя диалоговое окно Load or Reload Linetypes (Загрузить или обновить типы линий) мастера типов линий, в котором штрих-пунктирной линии соответствует надпись ISO dash dot.

б) выбрать соответствующую толщину линии в списке инструментов Line-weight Control (Выбор толщины линии)

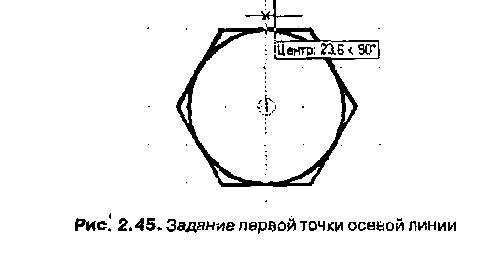

в) вызвать команду Line (Линия) и определить начальную точку в соответствии с рис. 2.45 (линию слежения тянуть от центра окружности). Для определе­ния конечной точки потянуть курсор вниз и щелкнуть мышью за предела­ми изображения окружности.

8. Аналогично п. 5 построить изображение второй проекции детали, изображен­ной на рис. 2.38 (рис. 2.37), — прямоугольник, вертикальные линии, которого находятся в проекционной связи с соответствующими крайними точками окружности, а также левой и правой дугами (использование привязки Quadrant (Квадрант)). Затем провести осевые линии.

9. Построить параллелограмм с острыми углами 60° (рис. 2.47 и 2.48):

а) вызвать диалоговое окно настройки привязок и установить привязку Parallel (Параллель), а привязки Midpoint (Середина), Center (Центр), Quadrant (Квад­рант), Intersection (Пересечение) можно отключить;

б) вызвать команду Line (Линия);

в) на запрос о вводе первой точки щелкнуть мышью на произвольном месте экрана, а на запрос о второй точке ввести ее полярные координаты в отно­сительном формате (@30<60);

г) переместить указатель вправо, введя длину отрезка 45;

д) продолжить линию параллельно первому отрезку, указав на него и дождав­шись появления подсказки Parallel (Параллельно);

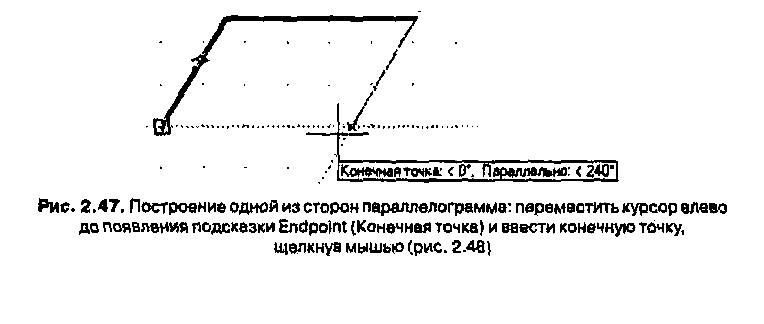

е) указать на конечную точку (первая построенная точка параллелограмма), которая определяется после появления двух линий слежения и соответству­ющей надписи (рис. 2.47) в месте их пересечения, после чего зафиксиро­вать результат, щелкнув левой кнопкой мыши;

10. Вычертить изображение половины профиля детали (рис. 2.49-2.51):

а) вызвать диалоговое окно настройки привязок и установить привязку Perpen­dicular (Перпендикуляр);

б) выбрать в списке инструмента Linetype Control (Выбор типа линии) штрих-пунктирную линию, а в списке инструментов Lineweight Control (Выбор тол­щины линии) выбрать соответствующую ей толщину;

в) вызвать команду Line (Линия);

г) первую точку определить произвольно, а вторую точку определить с по­мощью подсказки Perpendicular (Перпендикуляр), указав на наклонную линию параллелограмма (рис. 2.49);

д) заменить тип линий на Continuous (Сплошная) с соответствующей толщи­ной;

е) вызвать команду Line (Линия);

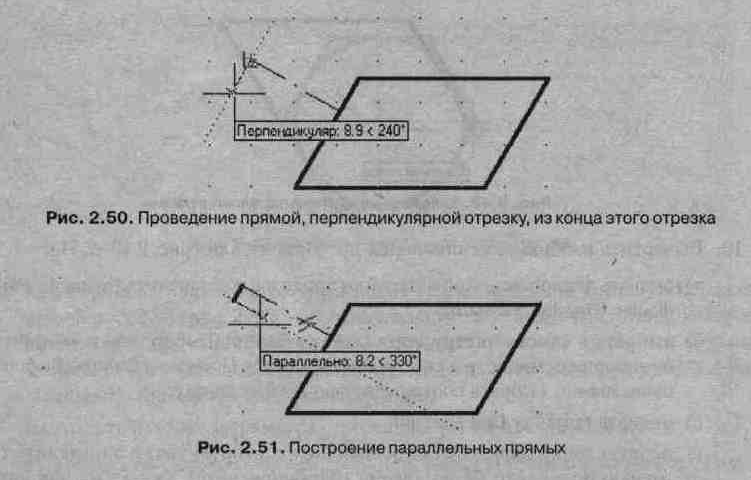

ж) начальную точку линии определить, привязавшись к начальной точке штрих-пунктирной линии (подсказка Endpoint (Конечная точка)), а вторую точку определить на перпендикуляре к ней (рис. 2.50). Длину отрезка на­брать на клавиатуре (4 мм) при появлении надписи Perpendicular (Перпен­дикуляр), после чего щелкнуть правой кнопкой мыши, зафиксировав ввод;

з ) продолжить построение прямой параллельно штрих-пунктирной линии, используя привязку Parallel (Параллельно) (рис. 2.51). Конечную точку ввес­ти произвольно.

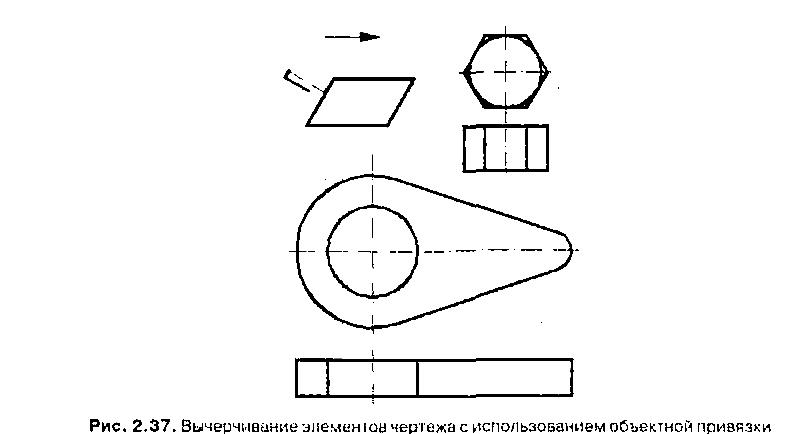

После выполнения упражнения на экране дисплея будет изображен чертеж, показанный на рис. 2.37.

11. Сохранить построения.
