Инструменты рисования.

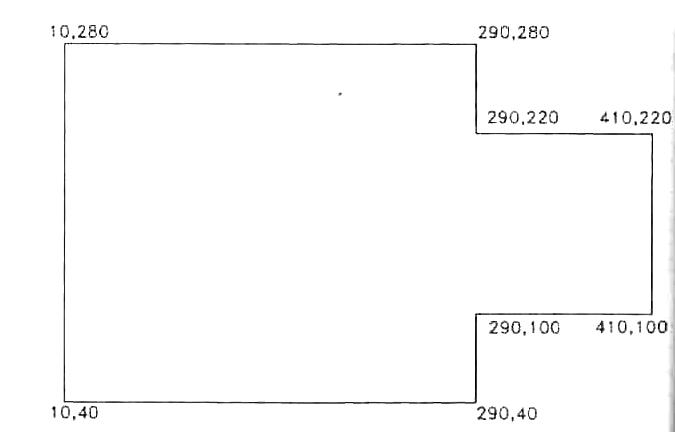

Инструмент Отрезок
Инструмент Отрезок может быть вызван или щелчком левой кнопкой на названии в падающем меню Рисование, либо щелчком левой кнопкой на значке в панели инструментов Рисование, или вводом букв l или полного названия line в командной строке. Когда инструмент уже вызван, введите координаты в командной строке, как показано ниже.
Command:(Команда:) _line нажмите Enter
Specify first point:(Первая точка:) введите 10,280 нажмите Enter
Specify next point or [Undo]:(Следующая точка или [Отменить]:) введите 290,280 нажмите Enter
Specify next point or [Undo]: введите 290,200 нажмите Enter
Specify next point or [Close/Undo]:(Следующая точка или [Замкнуть/Отменить]:) введите 410,220 нажмите Enter
Specify next point or [Close/Undo]: введите 410,100 нажмите Enter
Specify next point or [Close/Undo]: введите 290,100 нажмите Enter
Specify next point or [Close/Undo]: введите 290,40 нажмите Enter
Specify next point or [Close/Undo]: введите 10,40 нажмите Enter

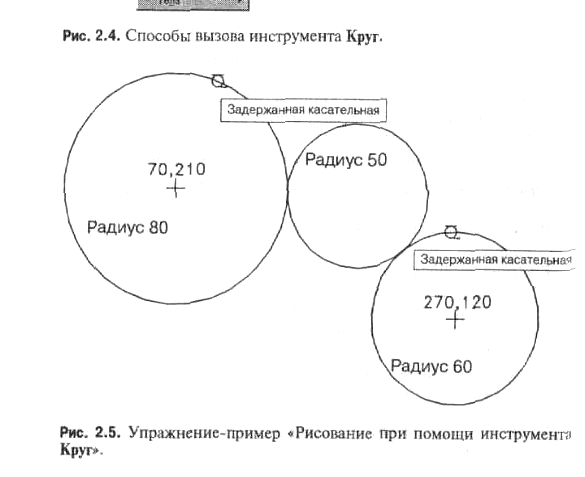

Упражнение-пример «Инструмент Круг» (рис. 2)
Как показано на рис. 2, инструмент Круг может быть вызван либо щелком левой кнопкой на названии в падающем меню Рисование, либо щелчком левой кнопкой на значке в панели инструментов Рисование, либо вводом буквы с, либо полного названия circle в командной строке. Когда инструмент уже вызван, введите координаты в командной строке, как показано ниже.
Command:(Команда:) circle нажмите Enter
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:(Центр круга или [ЗТ/2Т/ККР (кас кас радиус)]:) введите 70,210 нажмите Enter
Specify radius of circle or [Diameter]:(Радиус круга или [Диаметр]:) введите 80 нажмите Enter
Command: нажмите Enter
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: введите 270,120 нажмите Enter
Specify radius of circle or [Diameter] <80>: введите 60 нажмите Enter
Command: нажмите Enter
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: введите ккр (кас кас радиус) нажмите Enter
Specify point on object for first tangent of circle: (Укажите точку на объекте, задающую первую касательную:) укажите на первый круг
Specify point on object for second tangent of circle:(Укажите точку на объекте, задающую вторую касательную:) укажите на второй круг
Specify radius of circle:(Радиус круга <60>:) введите 50 нажмите на Enter
р
адиус
круга <60>: введите
50
нажмите
Enter Команда:
Инструмент Дуга может быть вызван или щелчком левой кнопкой на названии в падающем меню Рисование, либо щелчком левой кнопкой на значке в панели инструментов Рисование, или вводом букв a или полного названия arc в командной строке. Когда инструмент уже вызван, введите координаты в командной строке, как показано ниже.
Command:(Команда:) arc нажмите Enter
Specify start point of arc or [Center]:(Начальная точка дуги или [Центр]:) введите 60, 210 нажмите Enter
Specify second point of arc or [Center/End]:(Вторая точка дуги или [Центр/Конец]:) введите 140,270 нажмите Enter
Specify end point of arc:(Конечная точка дуги:) введите 240,230 нажмите Enter
Command: нажмите Enter
Specify start point of arc or [Center]: введите Ц нажмите Enter
Specify center point of arc:(Центр дуги:) введите 0,110 нажмите Enter
Specify start point of arc: (Начальная точка дуги:) введите 50,50 нажмите Enter
Specify end point of arc or [Angle/chord Length]:(Конечная точка дуги или [Угол/Длина хорды]:) введите 20,185 нажмите Enter
Command: нажмите Enter
Specify start point of arc or [Center]: введите 150,70 нажмите Enter
Specify second point of arc or [Center/End]: введите К нажмите Enter
Specify end point of arc: введите 250,150 нажмите Enter
Specify center point of arc or [Angle/Direction/Radius]:(Центр дуги или [Угол/Направление/Радиус]:) введите Р нажмите Enter
Specify radius of arc:(Радиус дуги:) введите 80 нажмите Enter
Команда: нажмите Enter
ДУГА Начальная точка дуги или [Центр]: введите 310,70 нажмите Enter
Вторая точка дуги или [Центр/Конец]: введите Ц нажмите Enter
Центр дуги: введите 110,170 нажмите Enter
Конечная точка дуги или [Угол/Длина хорды]: введите У нажмите Enter
Центральный угол: введите 50 нажмите Enter
Команда:
Упражнение-пример «Черчение при помощи инструмента «Дуга».

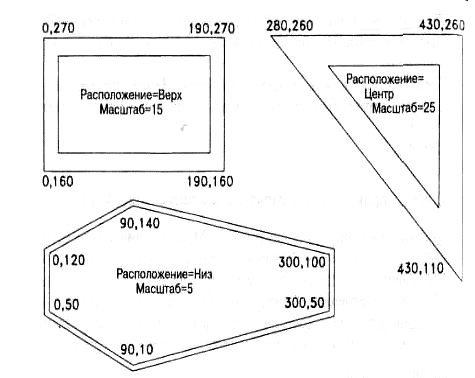

Упражнение-пример «Черчение при помощи инструмента Мультилиния».
Инструмент Мультилиния может быть вызван или щелчком левой кнопкой на названии в падающем меню Рисование, либо щелчком левой кнопкой на значке в панели инструментов Рисование, или вводом букв ml или вводом полного названия mline в командной строке. Когда инструмент уже вызван, введите координаты в командной строке, как показано ниже.
Команда: mline нажмите Enter
Начальная точка или [Расположение/Масштаб/Стиль]: введите М нажмите Enter
Масштаб мультилинии <1.00>: введите 15 нажмите Enter
Текущие настройки: Расположение = Верх, Масштаб = 15.00, Стиль = STANDARD
Начальная точка или [Расположение/Масштаб/Стиль]: введите 0,270 нажмите Enter
Следующая точка: введите 190,270 нажмите Enter
Следующая точка или [Отменить]: введите 190,160 нажмите Enter
Следующая точка или [Замкнуть/Отменить]: введите 0,160 нажмите Enter
Следующая точка или [Замкнуть/Отменить]: введите З нажмите Enter
Самостоятельно постройте две остальные фигуры согласно чертежу
Упражнение-пример «Черчение при помощи инструмента Мультилиния».

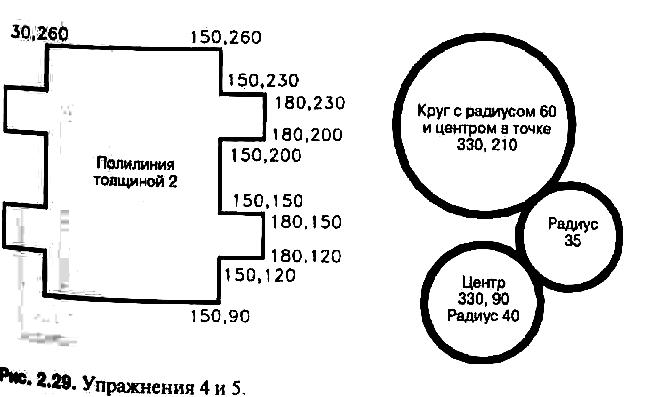

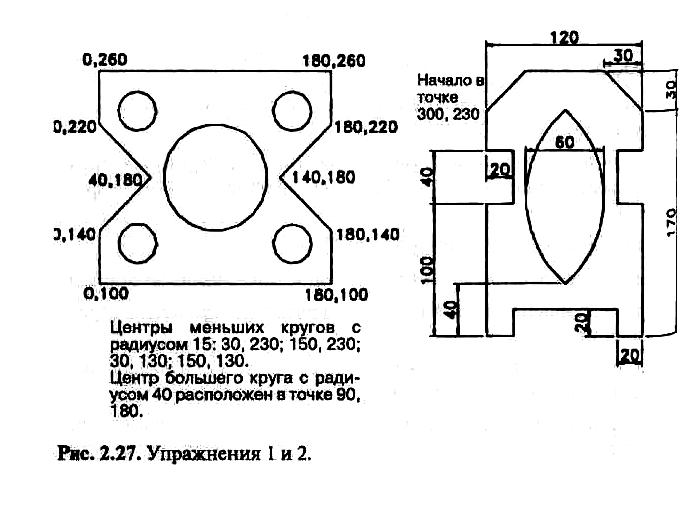

Построить чертежи.

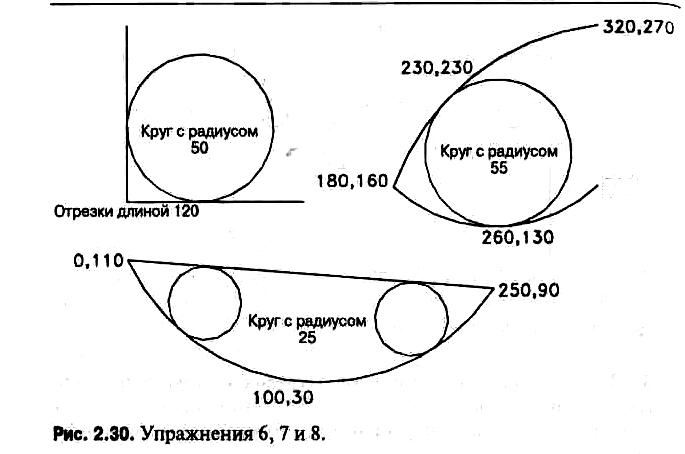

Постройте круги

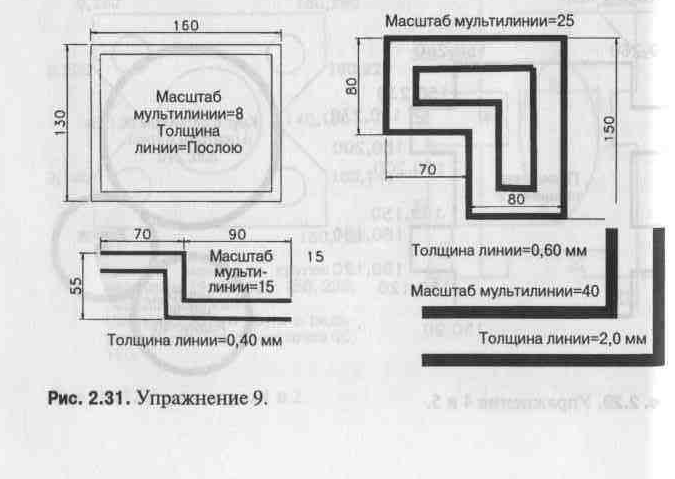

Пользуясь инструментом мультилиния построить.
Инструмент Полилиния
Инструмент Полилиния может быть вызван или щелчком левой кнопкой на названии в падающем меню Рисование, либо щелчком левой кнопкой на значке в панели инструментов Рисование, или вводом букв pl или вводом полного названия pline в командной строке. Когда инструмент уже вызван, введите координаты в командной строке, как показано ниже.
Пример 1 . Дуга полилинии (чертеж 1)
Команда: pline нажмите Enter
Начальная точка: укажите 0,210
Текущая ширина полилинии равна 0,000
Следующая точка или [Дуга/Замкнуть/Полуширина/длИ-
на/Отменить/Ширина]: введите Д нажмите на Enter
Конечная точка дуги или [Угол/Центр/Замкнуть/Направление/Полуширина/Линейный/ Радиус/Вторая/Отменить/ Ширина]: введите В нажмите на Enter
Вторая точка дуги: укажите 80,260
Конечная точка дуги: укажите 190,210
Конечная точка дуги или [Угол/Центр/Замкнуть/Направ ление/Полуширина/Линейный/ Радиус/Вторая/Отменить/ Ширина]: нажмите на Enter
Команда:
Пример 2. Дуга полилинии (чертеж 2)
Команда: _pline нажмите Enter
Начальная точка: укажите 0, 130
Текущая ширина полилинии равна 0,000
Следующая точка или
[Дуга/Замкнуть/Полуширина/длИна/Отменить/Ширина]: введите Ш нажмите на Enter
Начальная ширина <0>: введите 1 нажмите на Enter
Конечная ширина <1>: введите 10 нажмите на Enter
Следующая точка или [Дуга/Замкнуть/Полуширина/длИ-на/Отменить/Ширина]: введите Д нажмите на Enter
Конечная точка дуги или [Угол/Центр/Замкнуть/Направление/Полуширина/Линейный/ Радиус/Вторая/Отменить/Ширина]: введите В нажмите на Enter
Вторая точка дуги: укажите 90,170
Конечная точка дуги: укажите 220,130
Конечная точка дуги или [Угол/Центр/Замкнуть/Направление/Полуширина/Линейный/ Радиус/Вторая/Отменить/Ширина]: нажмите на Enter
Команда:
Пример 3. Дуга полилинии (чертеж 3)
Команда: _pline нажмите Enter
Начальная точка: укажите 0,50
Текущая ширина полилинии равна О
Следующая точка или [Дуга/Замкнутъ/Полуширина/длИна/От-менить/Ширина]: введите w нажмите на Enter
Начальная ширина <0>: нажмите на Enter
Конечная ширина <0>: введите 20 нажмите на Enter
Следующая точка или [Дуга/Замкнуть/Полуширина/длИ-на/Отменить/Ширина]: введите Д нажмите на Enter
Конечная точка дуги или [Угол/Центр/Замкнуть/Направление/Полуширина/Линейный/ Радиус/Вторая/Отменить/Ширина]: введите В нажмите на Enter
Вторая точка дуги: укажите 110,100
Конечная точка дуги: укажите 215,50
Конечная точка дуги: укажите 215,50
Конечная точка дуги или [Угол/Центр/Замкнуть/Направление/Полуширина/Линейный/Радиус/Вторая/Отменить/Ширина]: введите Л нажмите на Enter
Следующая точка или [Дуга/Замкнуть/Полуширина/длИ-на/Отменить/Ширина]: укажите 340,50
Следующая точка или [Дуга/Замкнуть/Полуширина/длИ-на/Отменить/Ширина]: нажмите на Enter
Команда:
Пример 4. Дуга полилинии (чертеж 4)
Команда: pline нажмите Еnter
Начальная точка: укажите 345,260
Текущая ширина полилинии равна 0,000
Следующая точка или [Дуга/Замкнуть/Полуширина/длИна/
Отменить/Ширина]: введите Ш нажмите на Enter
Начальная ширина <0>: нажмите на Enter
Конечная ширина <0>: введите 25 нажмите на Enter
Следующая точка или [Дуга/Замкнуть/Полуширина/длИ-
на/Отменить/Ширина]: введите Д нажмите на Enter
Конечная точка дуги или[Угол/Центр/Замкнуть/Направле-
ние/Полуширина/Линейный/ Радиус/Вторая/Отменить/Ши-
рина]: введите В нажмите на Enter
Вторая точка дуги: укажите 380,200
Конечная точка дуги: укажите 345,140
Конечная точка дуги или[Угол/Центр/Замкнуть/Направле-
ние/Полуширина/Линейный/ Радиус/Вторая/Отменить/Ши-
рина]: укажите 385,75
Конечная точка дуги или[Угол/Центр/Замкнуть/Направле-
ние/Полуширина/Линейный/ Радиус/Вторая/Отменить/Ши-
рина]: нажмите на Enter
Команда:
Примеры дуг полилиний
Инструмент Многоугольник
Инструмент Многоугольник может быть вызван или щелчком левой кнопкой на названии в падающем меню Рисование, либо щелчком левой кнопкой на значке в панели инструментов Рисование, или вводом букв pol или вводом полного названия polygon в командной строке. Когда инструмент уже вызван, введите в командной строке, как показано ниже.
Примеры построения многоугольника.
Команда: polygon
Число сторон<4>: введите 5 нажмите Enter
Укажите центр многоугольника или [Сторона]: укажите 60,230
Задайте опцию размещения [Вписанный в окружность/Описанный вокруг окружности] <B>: нажмите Enter
Радиус окружности: введите 60 нажмите Enter
Команда:
Инструмент прямоугольник
Инструмент Прямоугольник может быть вызван или щелчком левой кнопкой на названии в падающем меню Рисование, либо щелчком левой кнопкой на значке в панели инструментов Рисование, или вводом букв rec или вводом полного названия rectang в командной строке. Когда инструмент уже вызван, введите координаты в командной строке, как показано ниже.
Чертеж 1
Команда: rectang
Первый угол или Фаска/Уровень/Сопряжение/Высота/Ширина]: укажите 0,270 нажмите Enter
Второй угол: укажите 160,160 нажмите Enter
Команда:
Чертеж 2
Команда: rectang
Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]: введите Ф нажмите Enter
Длинна первой фаcки прямоугольников <0>: введите 15 нажмите Enter
Длина второй фаски прямоугольников <15>: нажмите Enter
Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]: укажите 220,270 нажмите Enter
Второй угол: укажите 370, 160 нажмите Enter
Команда:
Чертеж, 3
Введите значения фаски, равные 30 и 10, установите толщину линии, равную 3, после чего укажите две точки для задания углов прямоугольника.
Чертеж 4
Установите радиус сопряжения, равный 20, и толщину, равную 2.
Еще один пример построения прямоугольника.

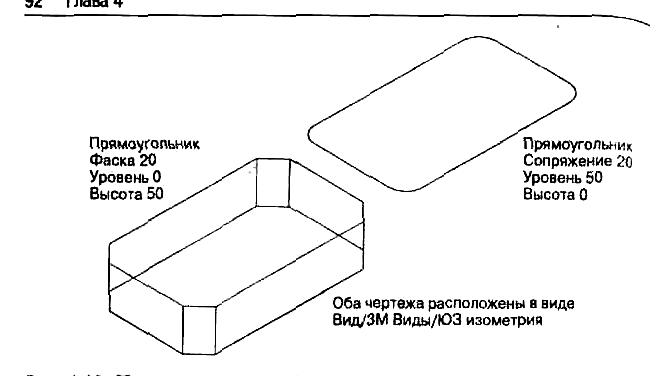

Если были использованы опции Elevation(Уровень) и Thickness(Высота) инструмента Прямоугольник, то итоговые прямоугольники будут ЗМ (трехмерными) моделями. Если получившийся чертеж поместить в один из изометрических видов, то трехмерность прямоугольника будет видна. Изометрический вид можно установить, щелкнув левой кнопкой на меню Вид в строке меню, после чего выбрать пункт ЗМ Виды в появившемся падающем меню.
Изометрические виды прямоугольников, построенные с помощью опций Уровень и Высота.
Инструмент Сплайн
Для вызова инструмента Сплайн необходимо щелкнуть левой кнопкой либо на названии в падающем меню Рисование, либо на значке в панели инструментов Рисование, либо ввести spl или spline в командной строке.
Чертеж 1
Команда: _spline
Первая точка или [Объект]: укажите 0,200
Следующая точка: укажите 90,270
Следующая точка или [Замкнуть/Допуск] <касательная в начале>: укажите 170,200
Следующая точка или [Замкнуть/Допуск] <касательная в начале>: укажите 260,270
Следующая точка или [Замкнуть/Допуск] <касательная в начале> укажите 350,200
Следующая точка или [Замкнуть/Допуск] <касательная в начале>: Нажмите Enter
Касательная в начальной точке: Нажмите Enter
Касательная в конечной точке: Нажмите Enter
Команда:
Примеры построения с помощью инструмента Сплайн.
Чертеж 2
Команда: _spline
Первая точка или [Объект]: укажите 0,80
Следующая точка: укажите 60,130
Следующая точка или [Замкнуть/Допуск] <касательная в начале>: укажите 120,80
Следующая точка или [Замкнуть/Допуск] <касательная в начале>: укажите 190,130
Следующая точка или [Замкнуть/Допуск] <касательная в начале>: укажите 260,80
Следующая точка или [Замкнуть/Допуск] < касательная в начале>: введите c. Нажмите Enter
Инструмент Эллипс
Для вызова инструмента Эллипс необходимо щелкнуть левой кнопкой либо на названии в падающем меню Рисование либо на значке в панели инструментов Рисование, либо ввести el или ellipse в командной строке.
Чертеж 1
Команда: _ellipse
Конечная точка оси эллипса или [Дуга/Центр]: укажите 20,230
Вторая конечная точка оси: укажите 190,220
Длина другой оси или [Поворот]: введите 40 нажмите Enter
Команда:
Чертеж 2
Команда: _ellipse
Конечная точка оси эллипса или [Дуга/Центр]: введите Ц нажмите Enter
Центр эллипса: укажите 320,220
Конечная точка оси: укажите 220,220
Длина другой оси или [Поворот]: укажите 320,250
Команда:
Чертеж 3
Команда: _ellipse
Конечная точка оси эллипса или [Дуга/Центр]: укажите 20,100
Вторая конечная точка оси: укажите 190,100
Длина другой оси или [Поворот]: введите r нажмите Enter
Поворот относительно главной оси: введите 45 нажмите Enter
