3.4 Покрытие
Покрытие выполняют из железобетонных предварительно напряженных ребристых плит шириной 3м. и длинной равной шагу ферм 12м. (рис.21). Плиты скрепляют с фермами путем сварки закладных деталей, которые устанавливаются по углам. Швы между плитами заполняют цементным раствором марки не ниже 200. Для организации водоотвода предусмотрены отверстия диаметром 450мм. Т.к. здание отапливаемое, то покрытие будет утепленным. Т.к. привязка колонн к продольным осям 250, то применяются доборные плиты (рис.20). Плоские плиты укладываются в пристенных ендовах и, кроме того, используются в качестве доборных элементов. Доборные плиты применяются для того, чтобы закрыть зазор между стеновой панелью и основной плитой покрытия.
1 - доборная плита покрытия;
3000*1000, h=50мм
2 - стальной уголок 100x100x8 (приварить к закладной детали стеновой панели);
3 - парапетная панель;
4 - железобетонная ребристая плита покрытия;
5 - деталь крепления стеновой панели (стержень диаметром 10 мм);
6 - цементно-песчаный раствор

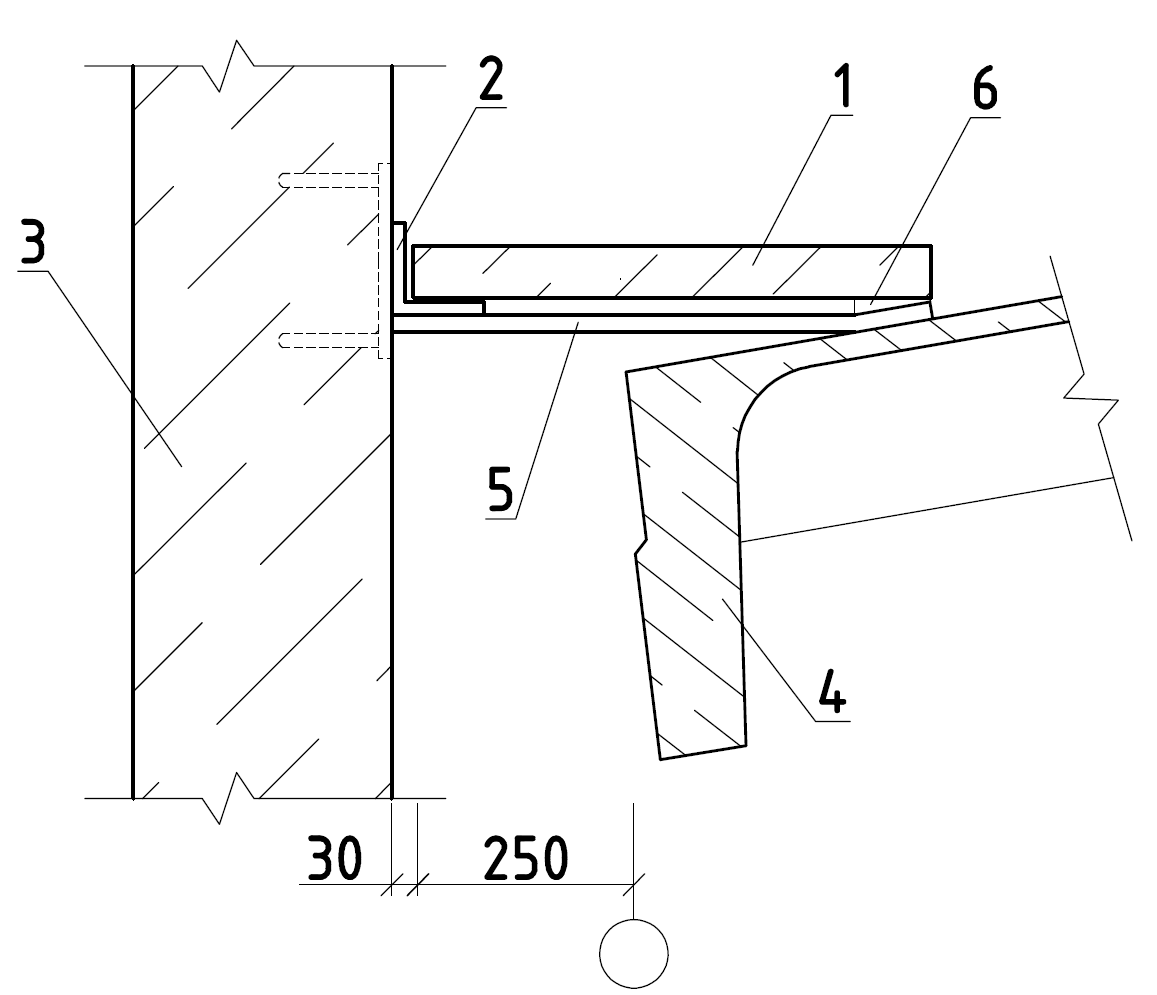

Рисунок -20 Установка доборных плит покрытия

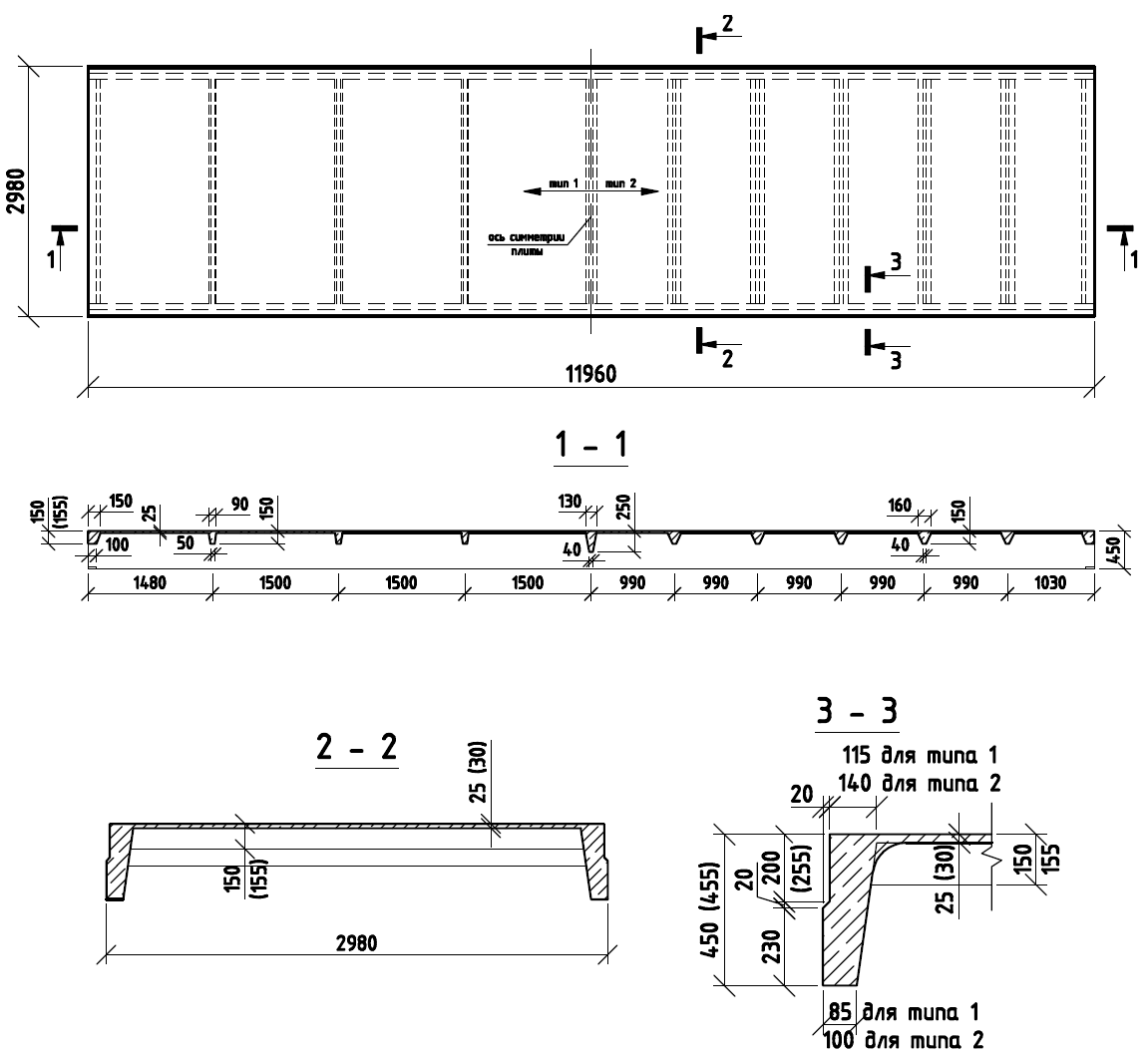

Рисунок – 21 Эскиз плит покрытия
3.5 Стропильные конструкции
Стропильные конструкции являются несущими конструкциями покрытия здания. В данном здании в обоих пролётах применены: ж/б малоуклонные безраскосные стропильные фермы и по верхним поясам этих стропильных конструкций размещены закладные детали для крепления плит покрытия. Для крепления стропильной конструкции к колонне так же используются закладные детали, к которым привариваются металлические листы.

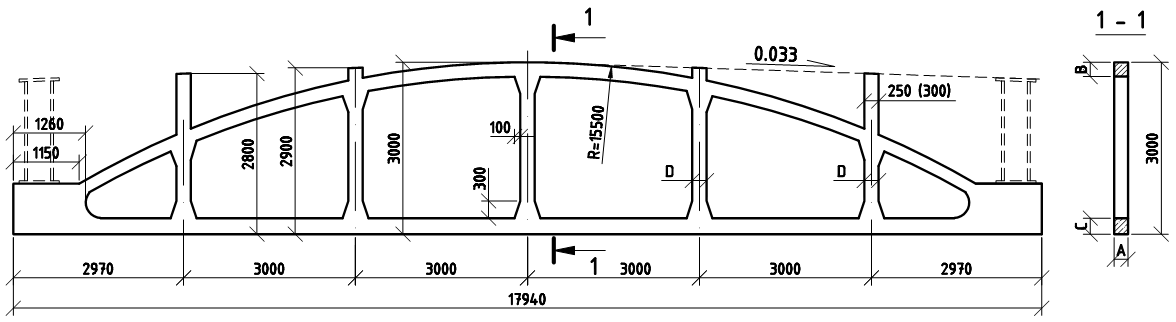

Рисунок - 22 Эскиз стропильной фермы

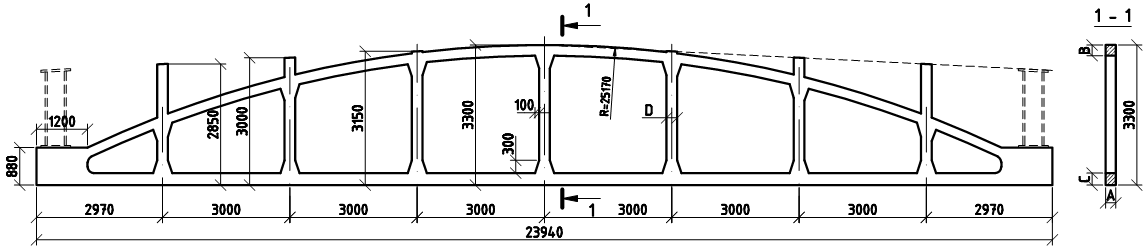

Рисунок - 23 Эскиз стропильной фермы.
3.6 Стены
Проектируемое здание неотапливаемое с шагом колонн 12м, поэтому стеновые панели выполняются из легкого бетона, толщиной 80мм и длиной 6 м (рис.24). Высота основных стеновых панелей и окон равна 1200 и 1800мм. Низ первой панели совпадает с отметкой пола здания. Верхний ряд панелей в пределах высоты помещения устанавливают ниже несущих конструкций покрытия на 0,6м. Стеновые панели крепятся к колоннам при помощи анкеров, привариваемых к закладным деталям колонны и панели. В углах здания применяются удлиненные стеновые панели длинной 6360мм. Высота первой цокольной панели 1200. Верхний ряд панелей в пределах высоты опорной части стропильной конструкции установлен ниже верхнего пояса на 300 мм. В уровне подкрановой балки установлена стеновая панель.
Рисунок - 24 Эскиз стеновой панели
3.7 Кровля, водоотвод
В данном здании предусмотрена двухслойная рулонная кровля: 1-й слой (верхний) основной водоизоляционный ковер изопласт марки К ЭКП-4,5; 2-й слой (нижний) основной водоизоляционный ковер изопласт П ЭПП-4 СБС. Кровельное покрытие укладывается по цементно-песчаной стяжке толщиной 30мм. Уклон кровли в первом пролете равен 3,3% а во втором – 5% . В местах примыкания кровли к парапету укладываются дополнительные слои рулонного ковра на расстоянии 350мм от панели парапета. Ковер выводится на выступающие элементы, а стыки защищаются оцинкованной сталью в виде свесов.
В проектируемом здании организованный водоотвод. Он осуществляется через систему желобов, водоприемных воронок и водосточных труб, которые выходят в ливневую канализацию. Диаметр водоприемной воронки 450мм. Расстояние от крайней продольной оси до оси воронки равно 800мм, а от торца здания до оси воронки 11500мм. Такой вид водоотвода применяют для малауклонных и скатных кровель.
