3.2 Колонны

В проектируемом здании применены двухветвевые и сплошные железобетонные колонны. На колонны основного каркаса опираются основные несущие конструкции покрытия, а к колонам крайних рядов крепятся наружные стеновые панели. Кроме основных колонн устанавливаются фахверковые колонны, которые служат для крепления стеновых панелей, а также для восприятия ветровых нагрузок. Их устанавливают: вдоль наружных стен (продольный фахверок) так, как шаг колон крайнего ряда 12м, а стеновые панели приняты 6 метровые; вдоль торцевых стен (торцевой фахверок) устанавливается всегда с шагом 6м. Фахверковые колоны устанавливаются на самостоятельный фундамент. Колонны показаны на (рис.6). В углах здания ставятся металлические стойки торцовых фахверков. У торцов здания поперечные оси колонн смещены на 500мм вовнутрь здания, относительно крайних поперечных осей. Это дает возможность разместить верхнюю часть колонн торцевого фахверка между стеной и пристенной несущей конструкцией покрытия, обеспечивая при этом удобное крепление торцевой стены к колоннам фахверка. В данном здании привязка крайних колон основного каркаса к продольным координационным осям в первом и втором пролетах 250мм, к поперечным осям привязка центральная за исключением крайних осей. Привязка фахверковых колон к крайним поперечным координационным осям нулевая, к крайним продольным осям привязка продольного фахверка 250мм. Приведён на рисунке 5.

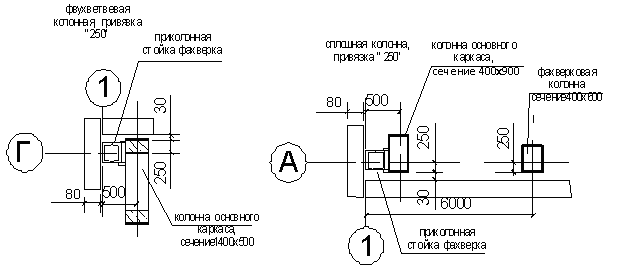

Рисунок - 5 Установка приколонных стоек фахверка при привязке колонн «250» и «250»

Р исунок - 6 Эскиз колонн

Если в здании смежные параллельные пролёты имеют разную высоту, то по линии их сопряжения устанавливают два ряда колонн. Поскольку конструкции, типовых железобетонных колонн не допускают опирания покрытия на одну колонну на разных уровнях. При двух рядах колонн по линии перепада высот необходимо две координационные оси, которые располагаются друг от друга на строго определённом расстоянии, которое называется – вставкой , размер вставки должен быть кратен 50. Приведён на рисунке 7.

Б

В

стеновая панель

Рисунок - 7 Эскиз продольного деформационного шва

C=250+30+B+(min 50)

C=250+30+90+80+250=700 мм., где 250-привязка колонны к продольной

поперечной оси

80-толщина стеновой панели

30-растояние от стеновой панели до колонны с привязкой 250

90-размер вставки(должен быть кратен 50)

3.3 Фундаментные и подкрановые балки

В здании приняты фундаментные балки таврового сечения (рис.13). Они служат опорой для стеновых конструкций. Применение фундаментных балок позволяет защитить пол от продувания в случае просадки отмостки. Фундаментные балки устанавливаются на бетонные столбики, которые устанавливают на ступени фундамента. Верх фундаментной балки расположен на отметке -0,030м. Зазоры между торцами балок заполняют бетоном в уровень с их верхом. По выровненной поверхности устраивают горизонтальную гидроизоляцию из слоя цементного раствора составом 1: 2. Во избежание деформаций балок при пучинистых грунтах, а так же для защиты пристенной полосы пола от промерзания снизу и с боков фундаментных балок, делают песчаную подсыпку из дренажных материалов. Подсыпка также исключает возможность промерзание пола вдоль наружных стен. По фундаментной балке выполняют горизонтальную гидроизоляцию из цементного раствора состава 1:2 или полимерцементного раствора толщиной 30 мм. Вдоль фундаментных балок, на поверхности грунта, устраивают отмостку шириной 1000-1500мм. с уклоном 3-5% от здания.

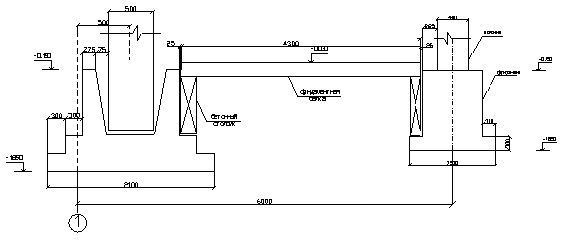

Расчёт фундаментной балки приведён на рисунке 8

L_ФБ1=6000-500-600-450-50=4400мм, принимаем 4300

Рисунок - 8 Расчёт фундаментной балки ФБ-1

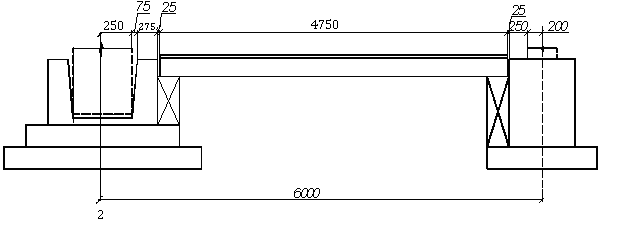

Расчёт фундаментной балки приведён на рисунке 9

L_ФБ2=6000-600-50-450=4900мм , принимаем 4750

Рисунок - 9 Расчёт фундаментной балки ФБ-2

Расчёт фундаментной балки приведён на рисунке 10

L_ФБ3=6000-1500-50-450=4000мм, принимаем 4000

Рисунок – 10 Расчёт фундаментной балки ФБ-3

Расчёт фундаментной балки приведён на рисунке 11

L_ФБ4=6000-450-50-450=5050мм, принимаем 5050

Рисунок – 11 Расчёт фундаментной балки ФБ-4

Расчёт фундаментной балки приведён на рисунке 12

L_ФБ4=6000-450-50-450=5050мм, принимаем 5050

Рисунок - 12 Расчёт фундаментной балки ФБ-4

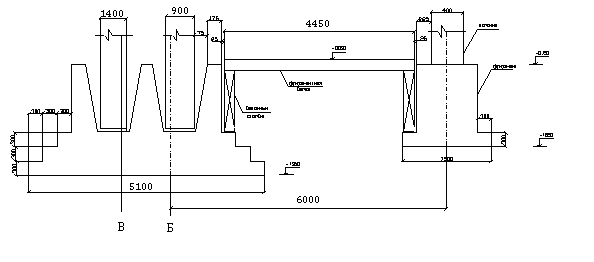

Расчёт фундаментной балки приведён на рисунке 13

L_ФБ5=6000-1050-50-450=4450, принимаем 4450

Рисунок - 13 Расчёт фундаментной балки ФБ-5

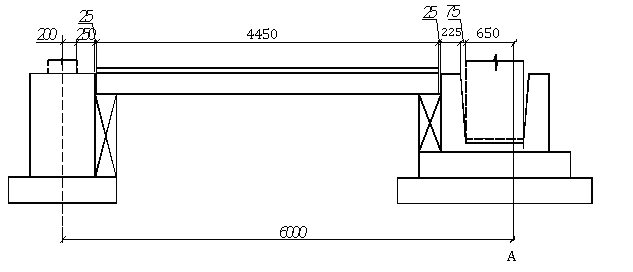

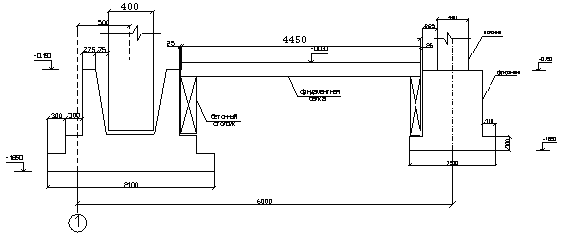

Расчёт фундаментной балки приведён на рисунке 14

L_ФБ5=6000-950-50-450=4550мм, принимаем 4450

Рисунок – 14 Расчёт фундаментной балки ФБ-5

Расчёт фундаментной балки приведён на рисунке 15

L_ФБ5=6000-500-450-50-450=4550, принимаем 4450

Рисунок – 15 Расчёт фундаментной балки ФБ-5

Расчёт фундаментной балки приведён на рисунке 16

L_ФБ6=6000-1550-50-450=3950, принимаем 3950

Рисунок – 16 Расчёт фундаментной балки ФБ-6

4000,4300,4450,4750,5050

Рисунок - 17 Эскиз фундаментной балки

На консоли колон монтируются подкрановые балки (рис.18). Подкрановые балки одновременно являются продольными связями между колоннами и передают каркасу здания дополнительную пространственную жесткость. Подкрановые балки длинной 12м изготавливают высотой 1200мм и имеют в поперечном сечении вид двутавра. В целях безопасной эксплуатации мостового крана, на подкрановых балках предусмотрены стальные упоры-ограничители. По балкам укладываются крановые рельсы для перемещения мостового крана (рис.19). Крепление рельса к балке осуществляется при помощи прижимных лапок. Для уменьшения вибрации и деформации подкрановой балки между рельсом и балкой устраивают упругую прокладку. К колонне, балка крепится сваркой закладных деталей и анкерными болтами, при помощи бетонирования для восприятия тормозных усилий. По месту установки в здании подкрановые балки применяются рядовые, установленные в средних шагах, и торцевые установленные по краям здания.

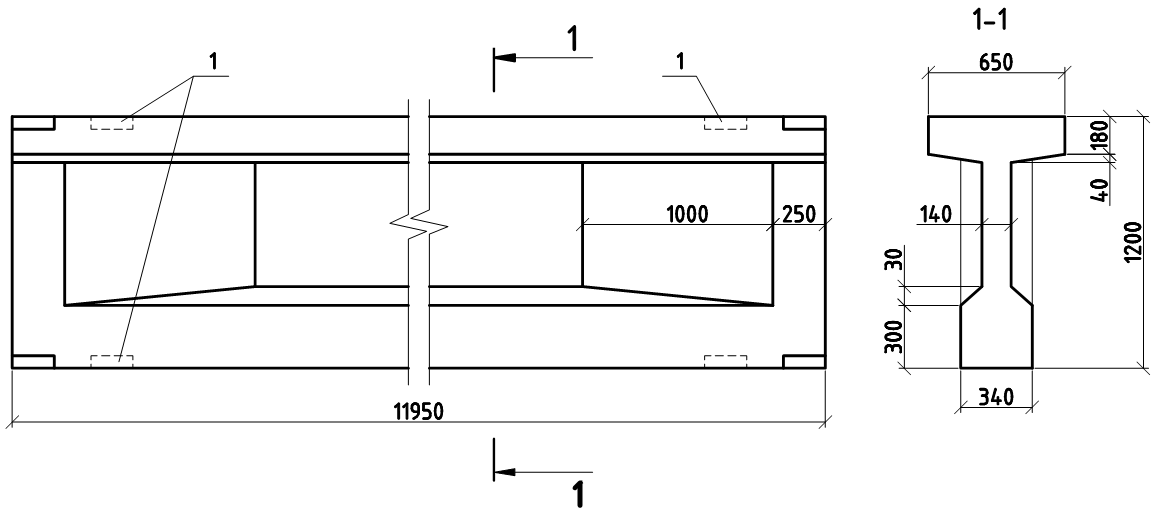

Рисунок – 18 Эскиз подкрановых балок

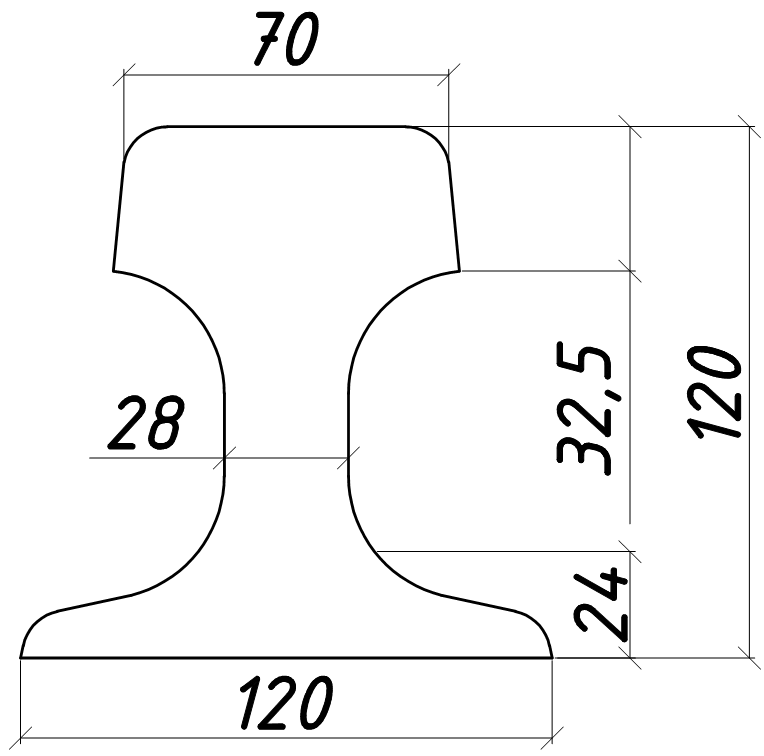

Рисунок – 19 Эскиз кранового рельса по ГОСТ 4121-76.
