Министерство образования и науки, молодежи и спорта Украины

Приднепровская государственная академія строительства и архитектуры

Кафедра безопасности жизнедеятельности

Курсовая работа

на тему:«Технологическая карта

на демонтаж железобетонных стеновых панелей»

Выполнила: студентка гр. ПГСот-12-с

Безрук Н.Ю.

Принял: к.т.н. доцент Пилипенко А.В.

Днепропетровск

2012

Содержание

1. Область применения……………………………………….3

2. Определение номенклатуры и подсчет объемов работ…3

3. Организация и технология выполнения работ…………..4

4. Калькуляция трудовых затрат и заработной платы……. 5

5. График производства работ……………………………….7

6. Материально-технические ресурсы………………………9

7. Охрана труда……………………………………………....14

8. Технико-экономические показатели…………………….16

1. Область применения

Технологическая карта разработана на демонтаж железобетонных стеновых панелей многоэтажного промышленного здания размером 78,2х18 м, высотой 17,65 м.

В состав работ, предусмотренных картой, входит:

- демонтаж окон;

-расчеканка швов стеновых панелей;

- крепление стеновых панелей за монтажные петли строп и такелажа;

- срезка мест крепления к колоннам;

- опускание стеновых панелей;

-складирование стеновых панелей в касеты.

Картой предусматривается демонтаж стеновых панелей автомобильным краном КС-4571 грузоподъемностью 5 т

2. Определение номенклатуры и подсчет объемов работ

Объемы работ подсчитываются по рабочим чертежам проекта, в единицах измерения, принятых в ЕНИР.

Спецификация монтажных элементов

№ п/п	Наименование элементов	Эскиз и основные размеры элементов	Марка элемента	Количество элементов, шт.	Масса, т
					одного элемента	всех элементов
1	Стеновая панель 6х0,9		ПС 60.09.4,0	104	0,71	73,84
2	Стеновая панель 2х0,9		ПС 20.09.4,0	148	0,44	65,12
3	Стеновая панель 1х0,9		ПС 10.09.4,0	40	0,31	12,44

151,4

3. Организация и технология выполнения работ

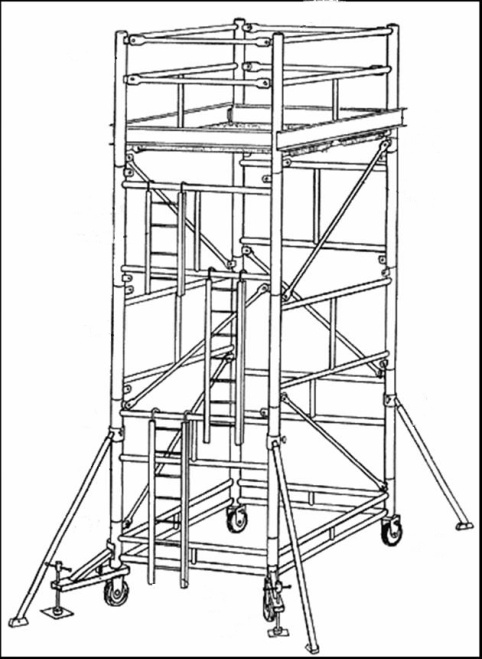

Демонтаж производят краном. Стропят стеновые панели двухветвевым стропом. Рабочее место монтажников организуется на двух вышках-турах ВРПА-01 (высота подъема 16,1 м, размеры площадки 1,8х1,8 м, нагрузка на площадку - до 180 кг).

Вышка-тура выпускается с учетом требований ДБН 12-03-2001 Безопасность труда в строительстве, ГОСТ 24258-88 «Средства подмащивания. Общие технические условия» и ТУ 5225-015-05108104-02.

Предварительно по периметру панели производят разделку вертикальных и горизонтальных швов. Затем стеновые панели крепят за монтажные петли строп. Производится разрезка межэлементных швов, после чего производится последовательный отрыв конструкций друг от друга. Опускание панелей производится при помощи автомобильного крана КС-4571.

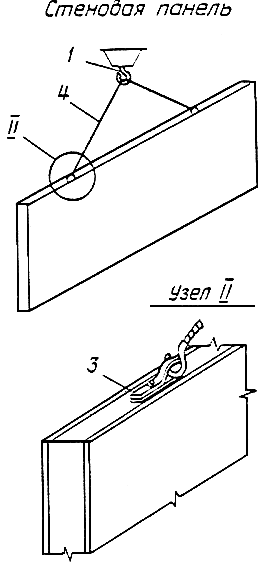

Схема строповки стеновых панелей:

1 - крюк крана;; 3 - монтажная петля; 4 - двухветвевой строп;

При хранении демонтированных конструкций на приобъектном складе касеты с конструктивными элементами должны находиться в положении, близком к проектному, и опираться на горизонтально- расположенные подкладки и прокладки из древесины мягких пород. Металлические детали креплений, после очистки и консервации, должны быть уложены в ящики..

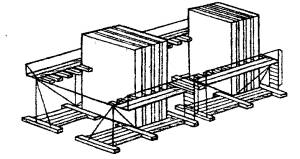

Складирование панелей

4. Калькуляция трудовых затрат и заработной платы

Калькуляция трудовых затрат служит основой для определения трудоемкости работ и заработной платы рабочих на выполнение строительно-монтажных процессов.

Наименование работ принимается, как расчленение основного строительного процесса на совокупность технологических, однородных и организационно-неделимых элементов при сохранении неизменных предметов и орудий труда, материалов, инструментов и приспособлений. Принимается наименование работ на основании ведомости объемов работ.

Единица измерения принимается в соответствии с ЕНиР на данный вид работ.

Трудоемкость работ определяют по формуле:

  , чел-день, маш-смена.

где V - объем работ в соответствующих единицах измерения;

Н_ч - норма времени в чел-ч (маш-ч);

t_зм - продолжительность смены в час (принимаем 8 час.).

Средний разряд работ вычисляют, исходя из состава звена, выполняет монтажные работы (по ЕНиР).

Заработная плата определяется по формуле:

  , грн.

где С_ФУ - фактическая стоимость человеко-часа при осуществлении определенных монтажных работ, исходя из среднего разряда этих работ, грн. С_ФУ вычисляют, исходя из среднемесячной заработной платы текущего (прошлого) года, согласно среднему разряду сложности работ в строительстве в целом - 3,8. Усредненной стоимости человеко - часа утверждают приказом Минрегионстроя Украины и публикуются в журнале «Ценообразование в строительстве»;

Тчел-дн. - трудоемкость определенного вида монтажных работ;

n - количество конструкций монтируют, или объемы работ, в определенных единицах.
