Применяемый инструмент, приспособления и механизмы при ремонте.
Основные электромонтажные работы по ремонту и монтажу электродвигателей, понижающих трансформаторов, пускорегулирующей аппаратуры, а также креплению их на месте монтажа выполняют, применяя различные инструменты, приспособления и средства механизации.
С помощью электрических молотков и перфораторов можно выполнять различные монтажные операции: сверление отверстий по металлу; ударно-вращательное бурение отверстий в бетоне, кирпиче и др.; забивку дюбелей; заворачивание самонарезающих винтов.
Для крепления конструкций, изделий и деталей часто применяют поршневой пиротехнический монтажный пистолет ПЦ 52.
Основными показателями, определяющими состояние электромонтажного производства, являются уровень механизации работ, механо- и энерговооруженность каждого электромонтера.
Средства механизации работ, связанные с монтажом, подразделяют на три группы: механизированный инструмент, средства малой и большой механизации.
Монтажные приспособления, электрифицированный и пневматический инструменты индивидуального пользования с электродвигателем мощностью до 1 кВт (электрические сверлилки, перфораторы, гайковерты и др.) относят к механизированному инструменту.
Монтажные приспособления мощностью свыше 1 кВт, непосредственно обслуживаемые рабочими (лебедки, домкраты, опрессовочныеагрегаты, пресс-ножницы и др.) относят к средствам малой механизации.
Монтажные механизмы и машины, требующие для своего обслуживания специально прикрепленного к ним персонала и используемые при выполнении транспортных, такелажных, погрузочно-разгрузочных и других работ (краны, автовышки и др.), относят к средствам большой механизации.
В комплект инструментов для выполнения ремонтных работ общего назначения входит следующее: плоскогубцы комбинированные ПГИ- 200 мм с изолированными чехлами, плоскогубцы электромонтажные с эластичными чехлами; острогубцы (кусачки) 150 мм с эластичными чехлами; отвертки слесарно-монтажные разные (с пластмассовыми ручками)—3 шт.; молоток слесарный с ручкой массой 0,8 кг; нож монтерский; шило монтерское; указатель напряжения; линейка метровая складная металлическая; очки защитные светлые; гипсовка; гладилка; шнур крученый диаметром 1,5—2 мм длиной 15 м.
Кроме того, для ремонтных работ используют следующие изделия и инструмент:
аппарат для сварки одножильных проводов;
измеритель петли заземления – ИПЗТ;
инструменты для опрессовки медных наконечников и гильз –УНИ-1М;
клещи для снятия изоляции – КСИ-1;
клещи универсальные;
ключ:
- для завинчивания крышек фитингов,
- для установочных заземляющих гаек;
нож, для надрезания алюминиевой оболочки кабеля;
пресс-клещи – ПК-1м, ПК-2м;
трубогиб ручной – ТРТ-24;
ящик для мелких деталей и инструментов – ЯМД.
Организация рабочего места электромонтёра.
Рабочее место — это часть пространства, приспособленная для выполнения работником или группой их своего производственного задания.
Рабочее место, как правило, оснащено основным и вспомогательным оборудованием (станки, механизмы, энергетические установки и т. п.), технологической (инструмент, приспособления, контрольно-измерительные приборы) и организационной (столы, верстаки и т. п.) оснасткой.
Во всех случаях на рабочем месте должен быть образцовый порядок: инструменты и приспособления (разрешается пользоваться только исправным инструментом!) необходимо размещать на соответствующих местах, туда же нужно класть инструмент после окончания работы с ним; на рабочем месте не должно быть ничего лишнего, не требующегося для выполнения данной работы; оснащение и содержание рабочего места должно строго отвечать всем требованиям охраны труда, техники безопасности, производственной санитарии и гигиены и исключать возможность возникновения пожара.
Все указанные выше общие требования относятся и к рабочему месту учащегося. Оно может включать в себя монтажный стол или верстак (при выполнении электромонтажных и изолировочных работ), намоточный станок (при выполнении намоточных работ), специальный верстак или стол (при выполнении слесарно-сборочных работ) и т. п.
В зависимости от вида выполняемых электротехнических работ (монтаж, сборка, эксплуатация и др.) рабочее место должно быть оснащено соответствующими инструментами и приспособлениями. Например, на рабочем месте размещают следующие инструменты: крепежно-зажимные — плоскогубцы, круглогубцы, пассатижи, тиски; режущие — монтерский нож, кусачки, ножовку, ударные — молоток, зубило, пробойник. Кроме того, применяют общеслесарный инструмент, а также многие виды металлорежущего инструмента, так как выполнение электротехнических работ часто связано с рубкой металла, изгибанием труб, резанием различных материалов, нарезанием резьбы и т. п.
Организация рабочего места электромонтера-ремонтника, выполняющего слесарно-сборочные работы, отличается большим разнообразием и зависит от вида узлов, подвергаемых сборке, типа сборки, а также от характера производства. Основным оборудованием рабочего места электромонтера-сборщика являются верстак, рабочий стол и (в большинстве случаев) специальный стенд. При работах практически всегда используют подъемно-транспортные машины. Здесь также размещают различные виды вспомогательного оборудования: тумбочки, этажерки, стеллажи, платформы и пюпитры для технической документации, тару.
П
ри
выполнении слесарных работ широкое
применение находят типовые наборы
слесарного инструмента.

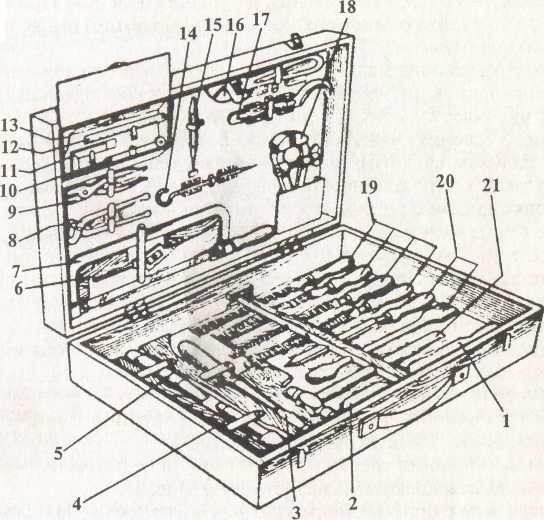

Типовой набор слесарных инструментов:
1 — щетка; 2 - скребок для очистки напильников; 3 — отвертка; 4 — крейцмейсель; 5 — зубило; 6 — клупп; 7 — ножовка; 8 — клещи; 9 — плоскогубцы; 10 — разметочный циркуль; 11 — угольник 90°; 12 — линейка; 13 — штангенциркуль; 14 - чертилка; 15 — кернер; 16 — раздвижной ключ; 17 — накидной ключ для круглых гаек; 18 — ручные тиски; 19 — напильники; 20 — шаберы;21 — молоток
Применение при электроремонтных и электромонтажных работах высокопроизводительных ручных машин (сверлильных, шлифовальных, гайковертов, шуруповертов, перфораторов и т.д.) обеспечивает коренное изменение условий и уровня производительности труда.
Приспособления для разного рода сборочных и доделочных работ (удаление заусенцев, запиливание фасок, скосов), тару с мелкими деталями располагают на верстаках, а также небольших стеллажах с устройствами, предназначенными для проведения технологического процесса. Верстаки и рабочие столы должны иметь жесткую и прочную конструкцию, исключающую возможность вибрирования и качки. При сборке электрических измерительных приборов, приборов защиты сетей или светильников на рабочих местах устанавливают стенды для их проверки.
Свободная
зона вокруг собираемых изделий должна
быть не менее 1 м, расстояние от стен
помещения не менее 1,5 м; при этом

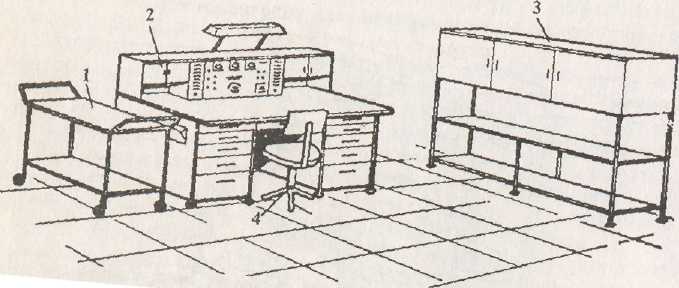

Рабочее место электромонтера:
1 — передвижной стол; 2 — верстак; 3 - шкаф-стеллаж; 4 - стул-табуретка
должен быть обеспечен незатрудненный подход ко всем видам оборудования, как основного, так и вспомогательного. Все предметы на рабочем месте электромонтера, выполняющего слесарно-сборочные работы, должны быть в пределах досягаемости рук. Для вызова мастера желательно иметь устройство сигнализации.
Правильная организация рабочего места обеспечивает рациональные движения работающего и сокращает до минимума затраты на отыскание и использование инструментов и материалов.
