Характеристика и назначение основного и вспомогательного электрооборудования.

QF 1 - автоматический выключатель, тип АЕ -2043 -12, 1РОО, расцепитель 32 А, предназначенный для включения станка 16К20 и автоматического отключения его при возникновении токов короткого замыкания.

QF 2 - автоматический выключатель, тип АЕ -2033, 1 Р10, расцепитель 3,2 А, служит для включения двигателей М 2 и М 3.

КМ 1- магнитный пускатель ПАЕ 312, служит для пуска электродвигателей шпинделя М 1 и гидравлики М 4.

КМ 2 - магнитные пускатель ПМ Е -0,12, служат для пуска электродвигателя М 3.

КL – реле промежуточное РПК – 1 - 111, служат для пуска электродвигателя М 2.

КК 1 – тепловое реле, тип ТРН-40, служит для защиты электродвигателя М 1 от перегрузки.

КК 2 – тепловое реле, тип ТРН-10, служит для защиты электродвигателя М 3 от перегрузки.

КК 3– тепловое реле, тип ТРН-10, служит для защиты электродвигателя М 4 от перегрузки.

Н1- устройство УПС-2У3.

TV- трансформатор однофазный для цепей управления и освещения, тип ТБС 0,16 напряжением: 380/110/24 В.

Предохранитель –FU 1, тип Е27 ПФ-25, плавкая вставка – 6 А, служит для защиты цепи местного освещения.

Предохранитель –FU 2, тип Е27 ПФ-25, плавкая вставка 6 А, служит для защиты цепи управления.

Е L1 – лампа местного освещения, тип МО 24 - 90;

HL – лампа коммутаторная, тип КМ 36-90;

КМ – катушка дистанционного расцепителя автоматического выключателя

QF 1;

КТ- реле времени пневматическое РВП 72-3121 – 00У4 напряжением 110 В, служит для отключения главного привода на холостом ходу через 1 мин;

SQ 1-конечный выключатель ВПК -4240, служит для подачи напряжения на катушку КМ при открывании двери шкафа.

SА 1 - тумблер ТП1-2, служит для включения местного освещения.

SА 2, SA 4- переключатели ПЕ 011 У3;

SВ 1, SВ 2- кнопки управления, тип ПКЕ;

SА 3- микропереключатель МП 1203;

SQ 2 – конечный выключатель ВПК 2111;

SQ 3 - конечный выключатель ВПК 2010;

Электродвигатель шпинделя-М 1, тип 4А132 М4; 11 кВт;1460 об/мин,220/380 В.

Электродвигатель быстрого хода-М 2,тип 4А71В4;0,75 кВт;1460 об/мин,

220/380 В.

Электронасос- М3, тип ПА-22; 0,12 кВт; 2800 об/мин.

Электродвигатель гидравлики -М4, тип 4А80А4У3; 1,1кВт; 1400 об/мин

РА – указатель нагрузки Э38022 на номинальный ток 20 А.

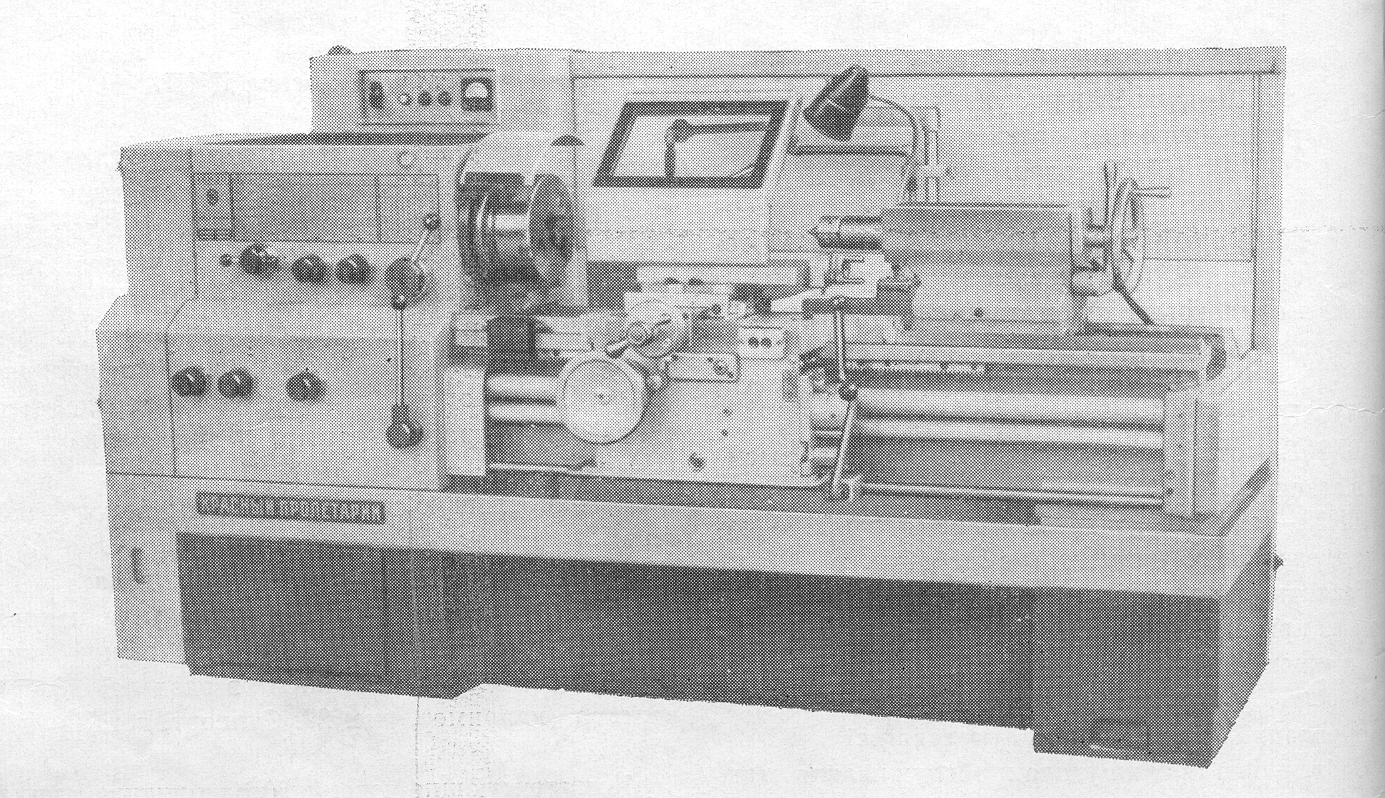

Общий вид токарно-винторезного станка 16к20. Описание работы схемы.

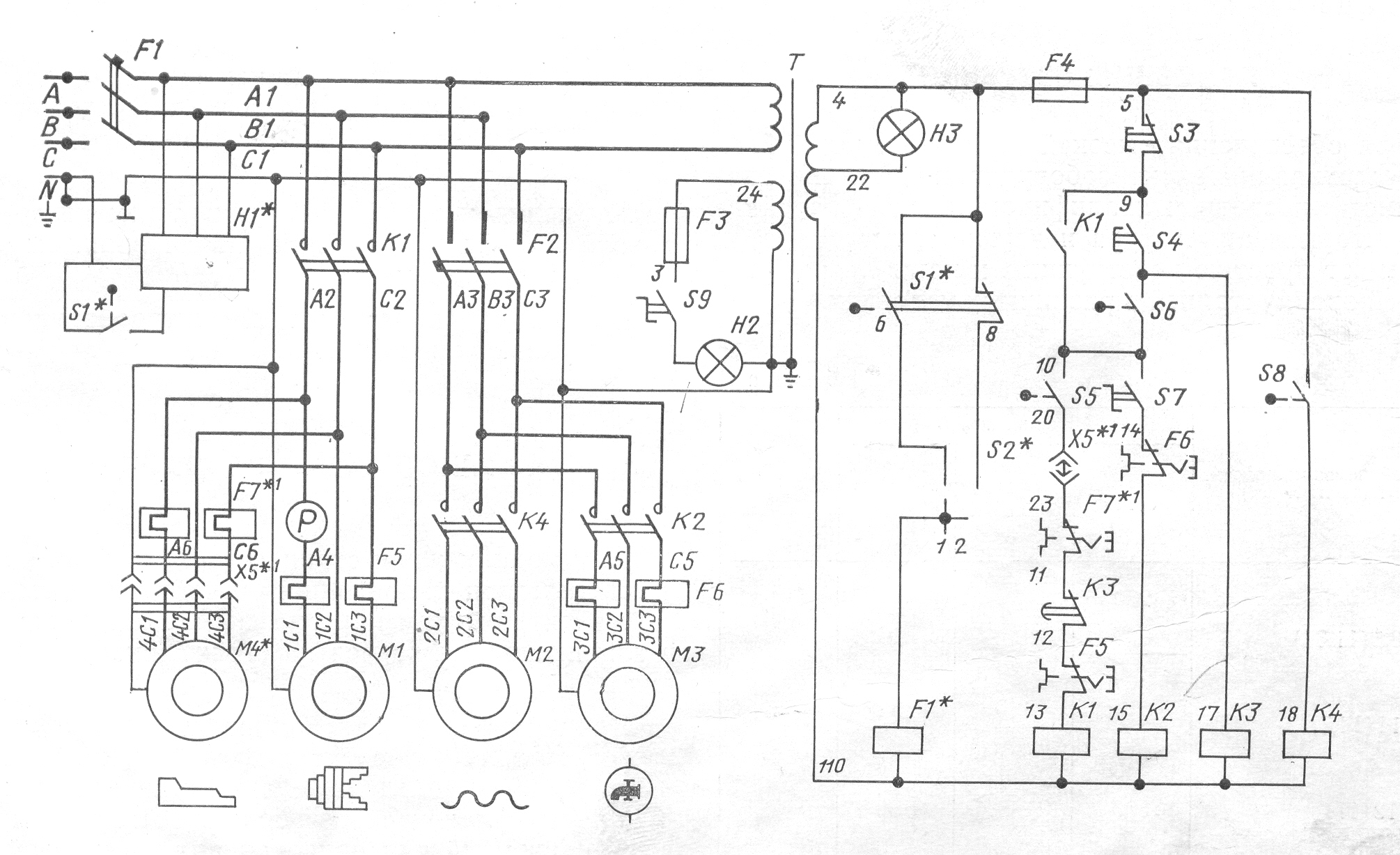

Пуск электродвигателя главного привода M1 и гидростанции М4 осуществляется нажатием кноп­ки SВ 1, которая замыкает цепь катушки контактора КМ1, переводя его на самопитание.

Останов электродвигателя главного привода M 1 осуществляется нажатием кнопки SВ 2.

Управление электродвигателем быстрого пере­мещения каретки и суппорта М 2 осуществляется нажатием толчковой кнопки, встроенной в руко­ятку фартука и воздействующей на конечный вы­ключатель SQ3.

Пуск и останов электронасоса охлаждения МЗ производятся переключателем SA 4.

Работа электронасоса сблокирована с электро­двигателем главного привода Ml, и включение его возможно только после замыкания контактов пускателя КМ1.

Для ограничения холостого хода электродвига­теля главного привода в схеме имеется реле време­ни КТ. В средних (нейтральных) положениях ру­кояток включения фрикционной муфты главного привода замыкается нормально_ закрытый контакт конечного выключателя SQ2 и включается реле времени КТ, которое через установленную выдерж­ку времени отключит своим контактом электродви­гатель главного привода. Производить перестройку выдержки времени в рабочем состоянии реле кате­горически запрещается.

Защита электродвигателей главного привода, привода быстрого перемещения каретки и суппор­та, электронасоса охлаждения и трансформатора от токов коротких замыканий производится авто­матическими выключателями и плавкими предо­хранителями.

Защита электродвигателей (кроме электродви­гателя М2) от длительных перегрузок осущест­вляется тепловыми реле. Нулевая защита электросхемы станка, предо­храняющая от самопроизвольного включения электропривода при восстановлении подачи элект­роэнергии после внезапного ее отключения, осу­ществляется катушками магнитных пускателей.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.

Станок должен быть надежно подключен к це­ховому заземляющему устройству.

Электрическое сопротивление, измеренное меж­ду винтом заземления и любой металлической частью станка, которая может оказаться под на­пряжением в результате пробоя изоляции, не должно превышать 0,1 Ом.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ работать с открытыми клеммной коробкой и шкафом управ­ления!

В шкафу управления установлено предохрани­тельное светосигнальное устройство, показывающее наличие напряжения между выходными клеммами вводного автоматического выключателя и ней­тральным проводом.

Необходимо помнить, что при отключенном вводном автоматическом выключателе его зажимы и вводный клеммный набор XI находятся под на­пряжением питающей сети, поэтому следует избе­гать прикосновения к нему.

БЛОКИРОВОЧНЫЕ УСТРОЙСТВА.

В электросхеме предусмотрена блокировка, от­ключающая вводный автоматический выключатель при открывании двери шкафа управления. При включенном вводном автоматическом выключателе открывание двери шкафа приводит к срабатыва­нию путевого выключателя SQ1, который возбуждает катушку дистанционного расцепителя КМ и автоматический выключатель отключает электрооборудование станка от сети. При открыва­нии кожуха сменных шестерен срабатывает микро­переключатель SА3, отключая электродвигатель главного привода.

Путевой выключатель SQ1 смонтирован в шкафу управления, микропереключатель SA3—на корпусе коробки подач.

Для осмотра и наладки электроаппаратуры под напряжением (при открытой двери шкафа) в схеме предусмотрен деблокирующий переключатель SА2, установленный в шкафу управления. Этим пере­ключателем должны пользоваться только специа­листы-электрики.

Переключатель SА2 следует установить в поло­жение 1, после чего можно включить вводный авто­матический выключатель и приступить к наладоч­ным работам.

По окончании пуско-наладочных или ремонтных работ переключатель S2 поставить в первоначаль­ное положение 2, иначе закрывание двери шкафа вызывает самопроизвольное отключение вводного автоматического выключателя.

В станках, оснащенных гидросуппортом, элек­тродвигатель главного привода отключается при разъединении штепсельного разъема Х5, под­ключающего электродвигатель гидростанции. В случае использования такого станка без гидросуп­порта вместо вставки штепсельного разъема необ­ходимо установить специальную заглушку, постав­ляемую комплектно со станком.

ОРГАНЫ УПРАВЛЕНИЯ.

1. На лицевой стороне шкафа управления имеются следующие органы управления:

рукоятка включения и отключения вводного автоматического выключателя с максимальным и дистанционным расцепителями;

сигнальная лампа с линзой белого цвета, сигна­лизирующая о включенном состоянии вводного ав­томатического выключателя;

переключатель для включения и отключения электронасоса охлаждения;

указатель нагрузки, показывающий загрузку электродвигателя главного привода.

2. На каретке установлена кнопочная стан­ция пуска и останова электродвигателя главного привода.

3. В рукоятку фартука встроена кнопка включения электродвигателя привода быстрых пе­ремещений суппорта.

Расчёт сечения проводов по нагреву и выбор плавких вставок для каждого электродвигателя и всей схемы.

Определяем сечение изолированных проводов и выбираем плавкие вставки предохранителей для защиты и при подведении электроэнергии к электродвигателям.

М1. Р = 11 кВТ; U = 380 В; соs φ = 0,87; η =0,845 . ( 4А132 М4)

Рн · 1000 11· 1000 11000

Iр = ---------------------------- = --------------------------- = -------- = 23 A.

1,73 · U · соs φ · η 1,73 · 380 · 0,87 · 0,845 483,3

Iпик = Iр · кi = 23 · 7,5 = 172,5 A, где кi = 7,5.

Iпик 172,5

Iвст = ------ = ------ = 69 А, где к ( при длительности до 8сек. к = 2,5; при более длительных

к 2,5 к = 1,6 ÷ 2)

Выбираем предохранители и плавкую вставку по таблице № 37.

Предохранитель – тип ПР-2-100, плавкая вставка на 80А.

Выбираем сечение жилы провода по Iр по таблице № 23.

Сечение жилы 2,5мм².

Выбираем марку провода по таблице № 29 для двигателя.

Марка провода ПВ - 3.

М2. Р = 0,75 кВТ; U = 380 В; соs φ= 0,73 ; η= 0,72 . (4А71 В4)

Рн · 1000 0,75 · 1000 750

Iр = ---------------------------- = --------------------------- = --------- = 2,2 A.

1,73 · U · соs φ · η 1,73 · 380 · 0,73 · 0,72 345,5

Iпик = Iр · кi = 2,2 · 4,5 = 9,9 A, где кi = 4,5.

Iпик 9,9

Iвст = ------ = ------ = 3,96 А, где к (при длительности до 8сек. к = 2,5; при более длительных

к 2,5 к = 1,6 ÷ 2)

Выбираем предохранители и плавкую вставку по таблице № 37.

Предохранитель – тип ПР-2-15 , плавкая вставка на 6 А.

Выбираем сечение жилы провода по Iр по таблице № 23.

Сечение жилы 1 мм² .

Выбираем марку провода по таблице № 29 для двигателя.

Марка провода ПВ-3.

М3. Р = 0,12 кВТ; U =380 В; соs φ = 0,7 ; η = 0,63 . (ПА-22)

Рн · 1000 0,12 · 1000 120

Iр = ---------------------------- = --------------------------- = ---------- =0,41A.

1,73 · U · соs φ · η 1,73 · 380 ·0,7 · 0,63 289,9

Iпик = Iр · кi = 0,41 ·5 = 2,05A, где кi = 5.

Iпик 2,05

Iвст = ------ = ------ = 0,82 А, где к (при длительности до 8сек. к = 2,5; при более длительных

к 2,5 к = 1,6 ÷ 2)

Выбираем предохранители и плавкую вставку по таблице № 37.

Предохранитель – тип ПР-2-15, плавкая вставка на 6 А.

Выбираем сечение жилы провода по Iр по таблице № 23.

Сечение жилы 1 мм^2.

Выбираем марку провода по таблице № 29 для двигателя.

Марка провода ПВ-3.

М4. Р = 1,1 кВТ; U =380 В; соs φ = 0,81 ; η = 0,75 . (4А80А4У3)

Рн · 1000 1,1 · 1000 1100

Iр = ---------------------------- = --------------------------- = ---------- = 2,8 A.

1,73 · U · соs φ · η 1,73 · 380 ·0,81 · 0,75 399,3

Iпик = Iр · кi = 2,8 ·5 = 14 A, где кi = 5.

Iпик 14

Iвст = ------ = ------ = 5,6 А, где к (при длительности до 8сек. к = 2,5; при более длительных

к 2,5 к = 1,6 ÷ 2)

Выбираем предохранители и плавкую вставку по таблице № 37.

Предохранитель – тип ПР-2-15, плавкая вставка на 6 А.

Выбираем сечение жилы провода по Iр по таблице № 23.

Сечение жилы 1 мм^2.

Выбираем марку провода по таблице № 29 для двигателя.

Марка провода ПВ-3.

Далее суммируем токи вставок двигателей и выбираем плавкую вставку общих предохранителей по таблице № 37.

Iвс.общ. = Iвст₁ + Iвст₂ + Iвст₃+ Iвст₄ = 80 + 6 + 6 + 6 = 98 А.

Выбираем предохранитель ПН2-100 и плавкую вставку на 100 А.
