4.2 Расчет быстроходного вала
Расчет
ведется при приводе цепной передачи,
т.к. в этом случае добавляется нагрузка
от окружного усилия на цепном колесе.
Окружное усилие на звездочке цепного колеса как показано на рисунке 2
.
(33)
где До- диаметр начальной окружности звездочки;
(34)
здесь Z- количество зубьев звездочки, Z = 50;
t- шаг цепи, t = 19,05 мм.
;
При аварийном режиме величина Рзв увеличивается в 3,33 раза, следовательно Рзв(ав) =162,5 кН.

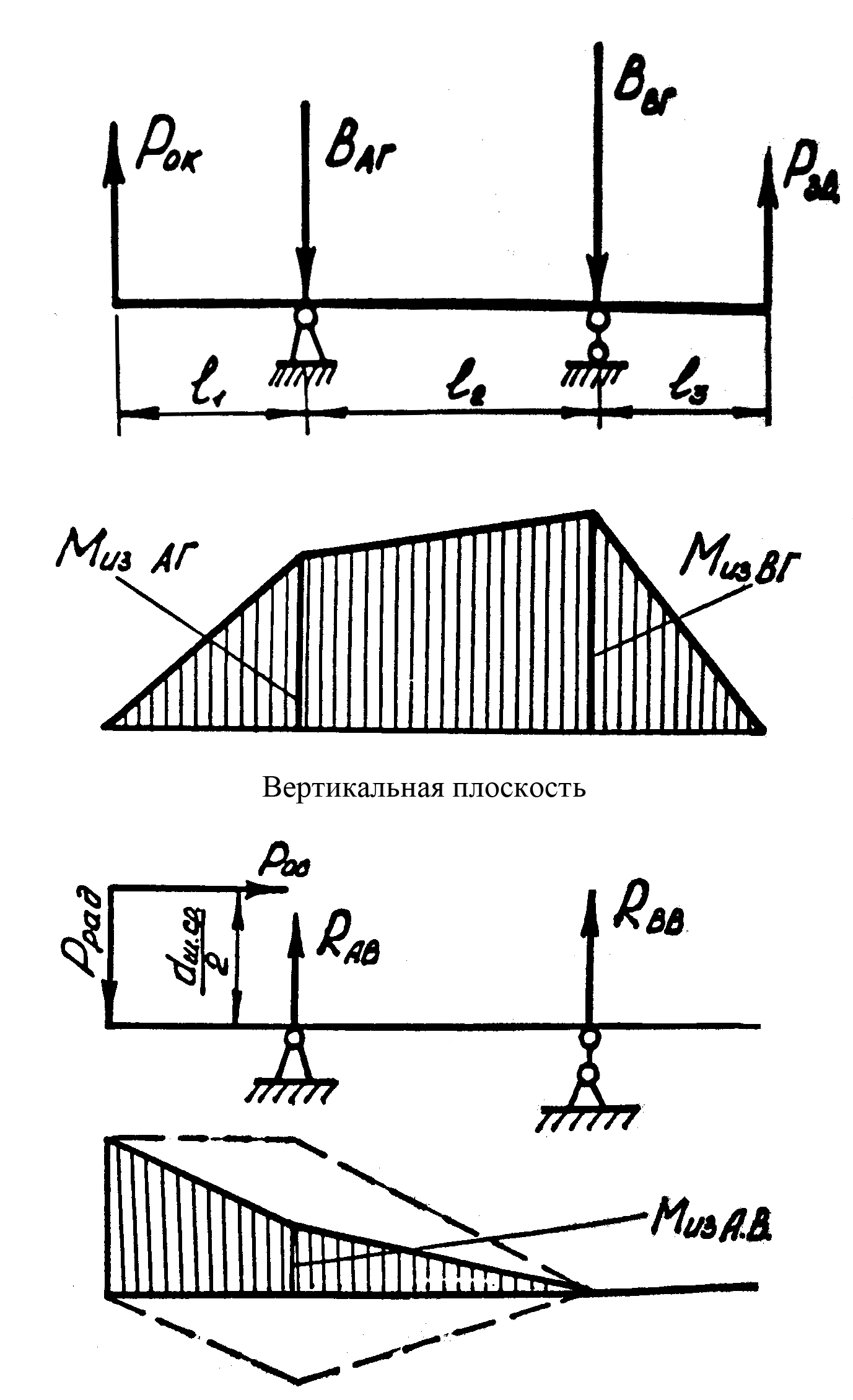

Быстроходный вал представляет собой двухопорную двухконсольную балку. Для удобства расчетов рассматривается действие сил в горизонтальной и вертикальной плоскостях в соответствии с рисунком 3.
Рисунок 3 – Расчетная схема быстроходного вала
В опасных сечениях под опорами А и В определяются суммарные изгибающее моменты. Так в сечении опоры А
,
(35)
где МизАГ и МизАБ- изгибающие моменты в горизонтальной и вертикальной плоскостях берутся по эпюрам моментов.
Рассмотрим действие сил в горизонтальной плоскости.
МА=0 Рок170+Rвг360-Рзв620=0
Rвг=
(кН)
Мв=0 Рок530-RАГ360-Rзв260=0
RАГ=
(кН)
М1=Рокх1 х1=0 М1=0
х1=0,17 М1=6,44кНм
М2=Рокх2 – RАГ(х2-0,17) х2=0,17 М2=6,44кНм
х2=0,53 М2=12,7кНм
М3=Рзвх3 х3=0 М3=0
х3=0,145 М3=12,7.
Рассмотрим действие сил в вертикальной плоскости.
МА=0 Рос
RBB=
(кН)
МВ=0 Рос
RAB=
(кН)
М1=0; М2=RBB(x2-0,145) x2=0,145 M2=0
x2=0,505 M2=1,3 кНм
М3=Рос
x3=0 M3=5
кНм
х3=0,17 М3=1,3 кНм
МизА=
(кНм)
МизВ=12,7 кНм.
Напряжение изгиба
,
(36)
где МизА- суммарный изгибающий момент в проверяемом сечении;
-
момент сопротивления сечения изгибу.
Wn=
(м3);
(МПа).
Напряжение
кручения
,
(37)
где
-
момент сопротивления сечения кручение.
Wкр=
(м3);
кр=
(МПа).
Принимаем, что вал изготовлен из стали 45 (В=360 МПа)
Быстроходный вал должен быть подвержен расчету на усталостную прочность. Общий коэффициент запаса усталостной прочности при совместном действии напряжений изгиба и кручения
,
(38)
где
-
запас усталостной прочности по изгибу,
-
запас усталостной прочности по кручению.
-
предел выносливости на изгиб при
знакопеременном цикле нагрузок;
где
-
предел прочности;
-
предел выносливости на кручение при
знакопеременном цикле нагрузок;
-
эффективные коэффициенты концентрации
напряжений при изгибе и кручении;
-
коэффициенты, учитывающие масштабный
эффект;
-
коэффициенты, учитывающие влияние
состояние поверхности,
-
амплитуда цикла напряжения изгиба;
-
коэффициент асимметрии цикла напряжений
изгиба
(для
симметричного цикла
);
-
амплитуда цикла напряжений кручения;
-
коэффициент асимметрии цикла напряжений
кручения
(для
пульсационного цикла
=
0);
-
среднее напряжение цикла при изгибе;
среднее
напряжение при кручении;
где
-
коэффициенты, характеризующие
чувствительность материала к
асимметрии цикла напряжений.
Рекомендуется принимать допускаемый коэффициент запаса:
=
1,5...2,5.
-1=0,47в=0,47560=263,2 МПа
-1=0,27в=0,27560=151,2 МПа
К=1,38 К=1,29
ε=ε=0,61
β≈β=1
==0
МПа
МПа
ср=
МПа
Полученный коэффициент лежит в заданных пределах.
