Робочі процеси в агрегатах турбокомпресора
Початковий стан газу перед турбіною відповідає точці Т, а кінцевий стан після розширення його в сопловому апараті і на робочих лопатках турбіни – точці 2. Для точки Т тиск рт = 0,106 МПа, температура Тт = 854 К – визначені раніше.
Для точки 2 тиск
р2 = ро + Δрт = 0,101 + 0,002 = 0,103 МПа.
Температуру Т2 визначаємо із співвідношення:
Питомі об’єми газу в цих точках знаходимо з рівняння стану:
де p,T- тиск і температури газу у відповідних точках;
R- газова постійна газу, значення якої визначено раніше
Для точки 2:
Для точки Т:
Процес розширення газу в турбіні є політропним, оскільки супроводжується тепловими втратами. Середній показник політропи розширення газу знаходимо за формулою:
Тиск
p
у
проміжній точці визначають з рівняння
політропи, задавши питомий об’єм v
для цієї точки
Тиск
p
у
проміжній точці 4, задавши
Тиск
p
у
проміжній точці 5, задавши
Початковий стан повітря на вході в компресор відповідає точці 0, а кінцевий стан після його стиснення – точці 1.
Тиск для точки 0:
рн = ро – Δрф = 0,101 – 0,003 = 0,098 МПа.
Температура Т = То
Для точки 1 тиск:
р1 = πк (ро – Δрф) = 2,959 (0,101 – 0,003) = 0,290 МПа.
Питомі об’єми повітря в цих точках знаходимо з рівняння стану:
Для точки 0:
Середній показник політропи стиснення повітря в компресорі знаходимо з рівняння:
Тиск
p
у проміжній точці 6, задавши питомий
об’єм
v
в цій точці:
Тиск
у проміжній точці 7,
задавши питомий об’єм v
в
цій точці:
Тиск
у проміжній точці 8,
задавши питомий об’єм
v
в цій точці:
За значеннями p і v будуємо політропи розширення для турбіни і для компресора.

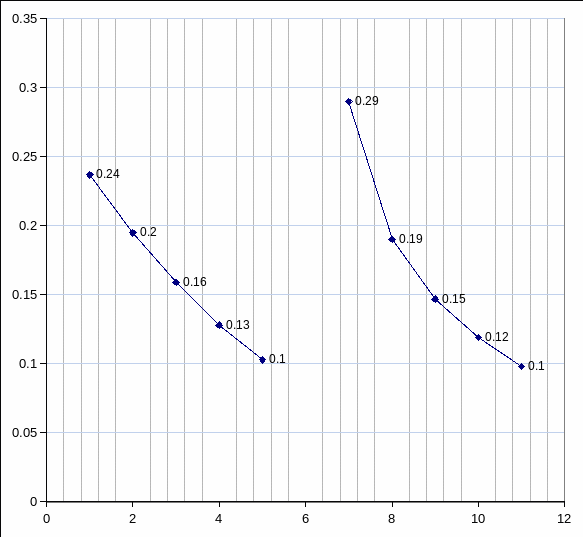

Рис. 5.1. Діаграма робочих процесів агрегатів турбокомпресора.
Визначення кінематичних харакреристик руху поршня
Шлях S, м, швидкість v, м/с, прискорення поршня j, м/с², визначимо з виразів:
S ≈ R . fs(φ,λ);
V ≈ R . ω . f(φ,λ);
j ≈ R . ω2 . f(φ,λ);
fs(φ,λ) = 1 – cos φ + λ/4 (1 – cos 2φ);
fv(φ,λ) = sin φ + λ/2 sin 2φ;
fj(φ,λ) = cos φ + λ cos 2φ,
де R = S/2 = 260/2 = 130 мм = 0,13 м – радіус кривошипа (для дизеля з поршнями, що рухаються зустрічно приймається хід одного поршня);
λ =1/4,8 – відношення радіуса кривошипа до довжини шатуна;
ω = 2π . n = 2 . 3,14 . 16,67 = 104,69 рад/с – кутова швидкість обертання колінчатого вала.
Залежність S, V, j від кута повороту колінчатого вала φ визначимо за один оборот вала ( 0…360°) через кожні 15°.
Середня швидкість поршня:
vm = 2S . n = 2 . 0,260 . 16,67 = 8,7 м/с.
Таблиця 6.1. — Залежність S, V, j від кута повороту колінчатого вала φ.
φ |
φ° |
fs(φ,λ) |
S, м |
fv(φ,λ) |
V м/с |
fj(φ,λ) |
j м/с^2 |
0 |
0 |
0,000 |
0,000 |
0,000 |
0,000 |
1,200 |
2066,690 |
15 |
15 |
0,041 |
0,005 |
0,309 |
4,621 |
1,139 |
1961,858 |
30 |
30 |
0,160 |
0,021 |
0,587 |
8,777 |
0,966 |
1663,729 |
45 |
45 |
0,345 |
0,045 |
0,807 |
12,077 |
0,707 |
1217,809 |
60 |
60 |
0,578 |
0,075 |
0,953 |
14,254 |
0,400 |
688,897 |
75 |
75 |
0,838 |
0,109 |
1,016 |
15,201 |
0,086 |
147,448 |
90 |
90 |
1,104 |
0,144 |
1,000 |
14,963 |
-0,200 |
-344,448 |
105 |
105 |
1,356 |
0,176 |
0,916 |
13,705 |
-0,432 |
-744,050 |
120 |
120 |
1,578 |
0,205 |
0,779 |
11,663 |
-0,600 |
-1033,345 |
135 |
135 |
1,759 |
0,229 |
0,607 |
9,084 |
-0,707 |
-1217,809 |
150 |
150 |
1,892 |
0,246 |
0,413 |
6,186 |
-0,766 |
-1319,281 |
165 |
165 |
1,973 |
0,256 |
0,209 |
3,125 |
-0,793 |
-1365,256 |
180 |
180 |
2,000 |
0,260 |
0,000 |
0,000 |
-0,800 |
-1377,793 |
195 |
195 |
1,973 |
0,256 |
-0,209 |
-3,125 |
-0,793 |
-1365,256 |
210 |
210 |
1,892 |
0,246 |
-0,413 |
-6,186 |
-0,766 |
-1319,281 |
225 |
225 |
1,759 |
0,229 |
-0,607 |
-9,084 |
-0,707 |
-1217,809 |
240 |
240 |
1,578 |
0,205 |
-0,779 |
-11,663 |
-0,600 |
-1033,345 |
255 |
255 |
1,356 |
0,176 |
-0,916 |
-13,705 |
-0,432 |
-744,050 |
270 |
270 |
1,104 |
0,144 |
-1,000 |
-14,963 |
-0,200 |
-344,448 |
285 |
285 |
0,838 |
0,109 |
-1,016 |
-15,201 |
0,086 |
147,448 |
300 |
300 |
0,578 |
0,075 |
-0,953 |
-14,254 |
0,400 |
688,897 |
315 |
315 |
0,345 |
0,045 |
-0,807 |
-12,077 |
0,707 |
1217,809 |
330 |
330 |
0,160 |
0,021 |
-0,587 |
-8,777 |
0,966 |
1663,729 |
345 |
345 |
0,041 |
0,005 |
-0,309 |
-4,621 |
1,139 |
1961,858 |
360 |
360 |
0,000 |
0,000 |
0,000 |
0,000 |
1,200 |
2066,690 |

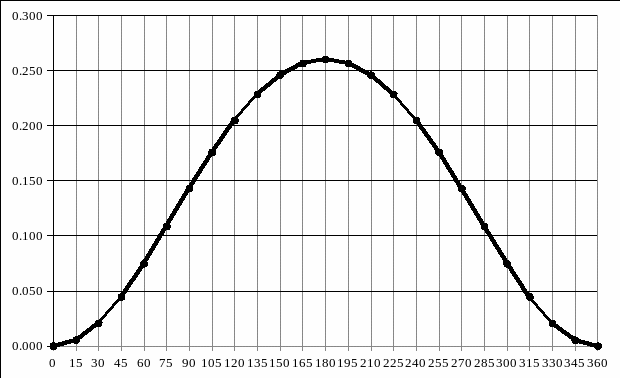

Рис.6.1. Графік залежності шляху S, м, від кута повороту колінчатого вала φ.

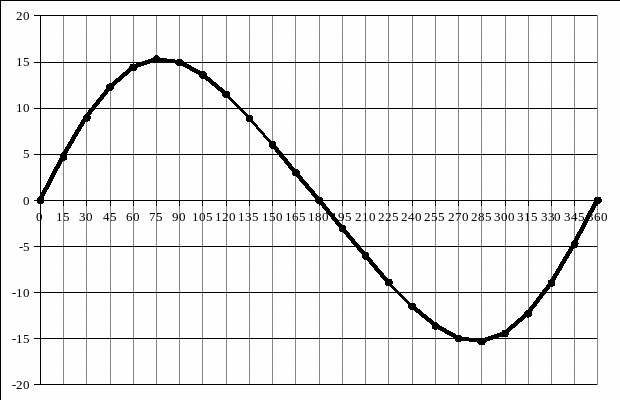

Рис.6.2. Графік залежності швидкості v, м/с, від кута повороту колінчатого вала φ.

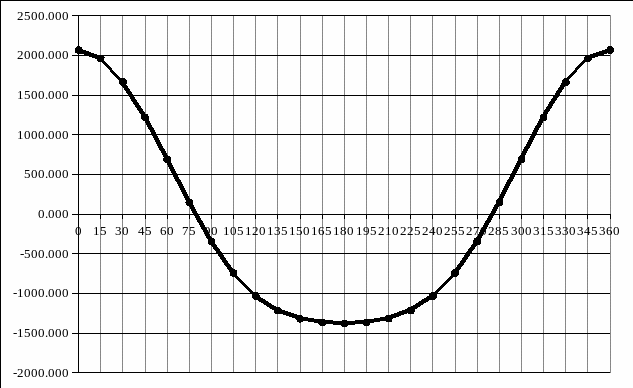

Рис.6.3. Графік залежності прискорення поршня j, м/с², від кута повороту колінчатого вала φ.
