Практическая работа № 3

Определение погрешностей измерения термоэлектрического преобразователя (термопары).

1 Цель работы:

- построить статические характеристики термопары ТХК или ТХА градуировочную и реальную;

- определить погрешности абсолютную, относительную.

2. Исходные данные:

- схема электрическая принципиальная включения термопары;

- значение термо ЭДС градуировочные даны по вариантам.

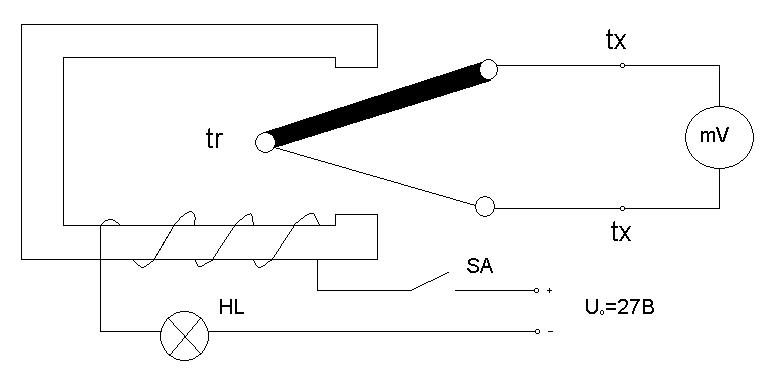

Рисунок 1. Принципиальная схема термоэлектрической установки.

3. Выполнение работы:

   1. Заполнение таблицы исходными данными

Таблица

Температура нагрева, tг, °С	50	100	150	200	250
Термо ЭДС градировочной …… Em0, мв
Измеренное значение термо ЭДС, Em изм, мв
Абсолютная погрешность ∆Еm, мв
Относительная погрешность h1,%
Поправки в показаниях П, мв

2. Построение графиков статической характеристики термопары ……… градуировочной, реальной.

Рисунок 2. Графики статической характеристики термопары ………., Em = f(tг)

3. Расчет абсолютной погрешности

∆Em ₌ Em - Em_0, mВ (1)

Примеры расчета: ∆Em₁=

∆Em₃= ∆Em₅=

3.4 Расчет относительной погрешности

(2)

Примеры расчета: n1=

, n3= n5=

3. Вывод по работе:

- вид статических характеристик термопары;

- причины погрешностей термопары;

- класс точности термопары;

- величина поправки в показания термопары.

5. Контрольные вопросы:

- Принцип действия термопары, виды термопар.

- Требования к соединительным проводам термопар.

- Способы увеличения чувствительности термопар.

Практическая работы №3 Исходные данные:

Вариант	Температура нагрева t0 C			Термо ЭДС градуировочная Еmo, mB		Термо ЭДС измеренная Еm.щм, mB
В1	50,100,150,200,250
В2	50,100,150,200,250
В3	50,100,150,200,250
В4	50,100,150,200,250
В5	50,100,150,200,250
В6	50,100,150,200,250
В7	50,100,150,200,250
В8	50,100,150,200,250
В9	50,100,150,200,250
В10	50,100,150,200,250
В11	50,100,150,200,250
В12	50,100,150,200,250
В13	50,100,150,200,250
В14	50,100,150,200,250
В15		50,100,150,200,250
