Задание 2.1
Цель задания: оформить сборочный
чертеж и выполнить чертежи резьбовых
соединений.
Методические указания:

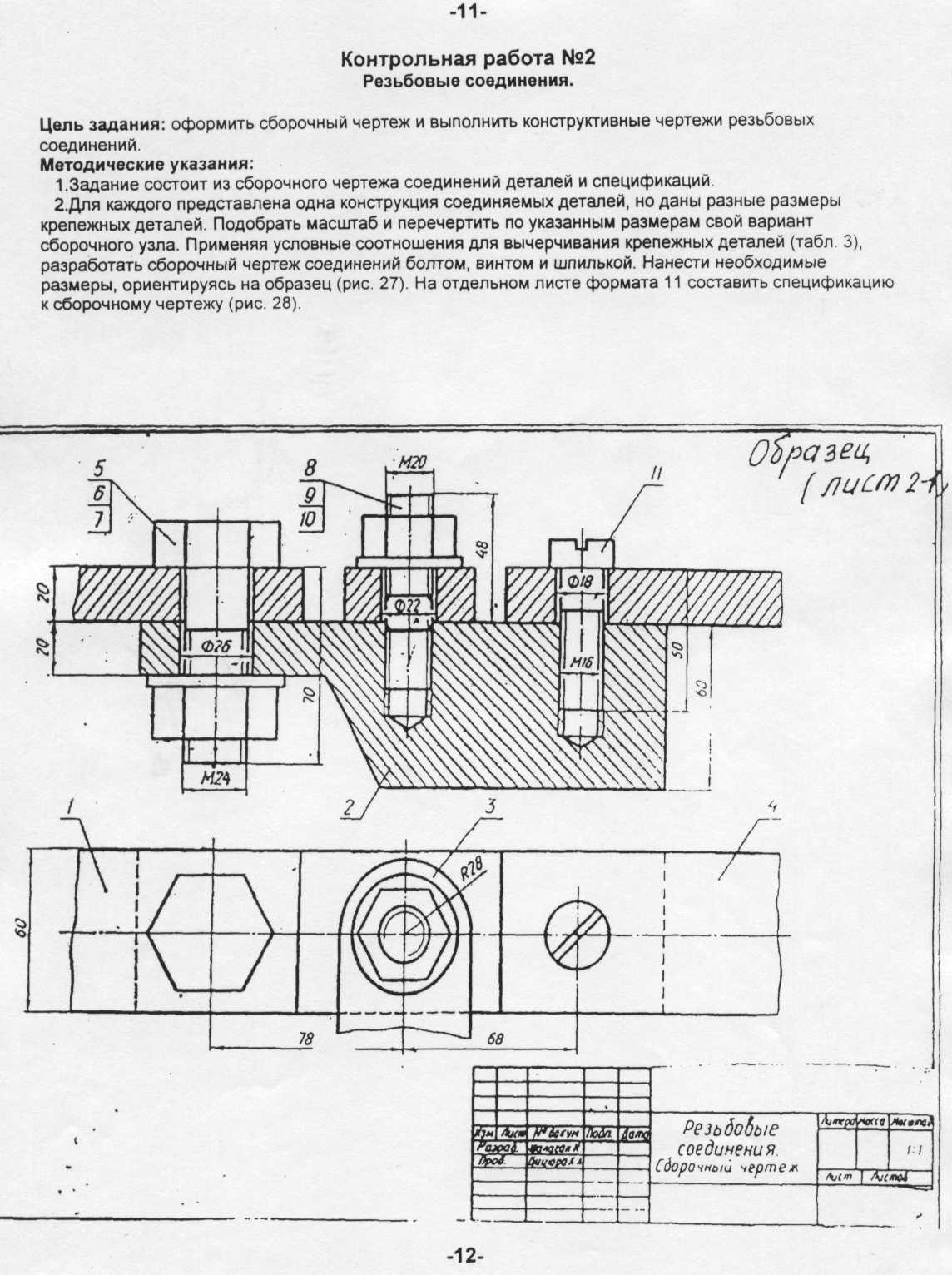

1. Задание состоит из сборочного чертежа
соединений деталей и спецификации.
2.Для нескольких вариантов представлена
одна конструкция соединяемых деталей,
но даны разные
размеры крепежных деталей. Подобрать
масштаб и перечертить по указанным
размерам свой вариант сборочного узла.
Применяя условные соотношения для
вычерчивания крепежных деталей (табл.3),
разработать сборочный чертеж соединений
болтом, винтом и шпилькой. Нанести
необходимые размеры, ориентируясь на
образец. На отдельном листе формата А4
составить спецификацию к сборочному
чертежу.
Резьбовые соединения

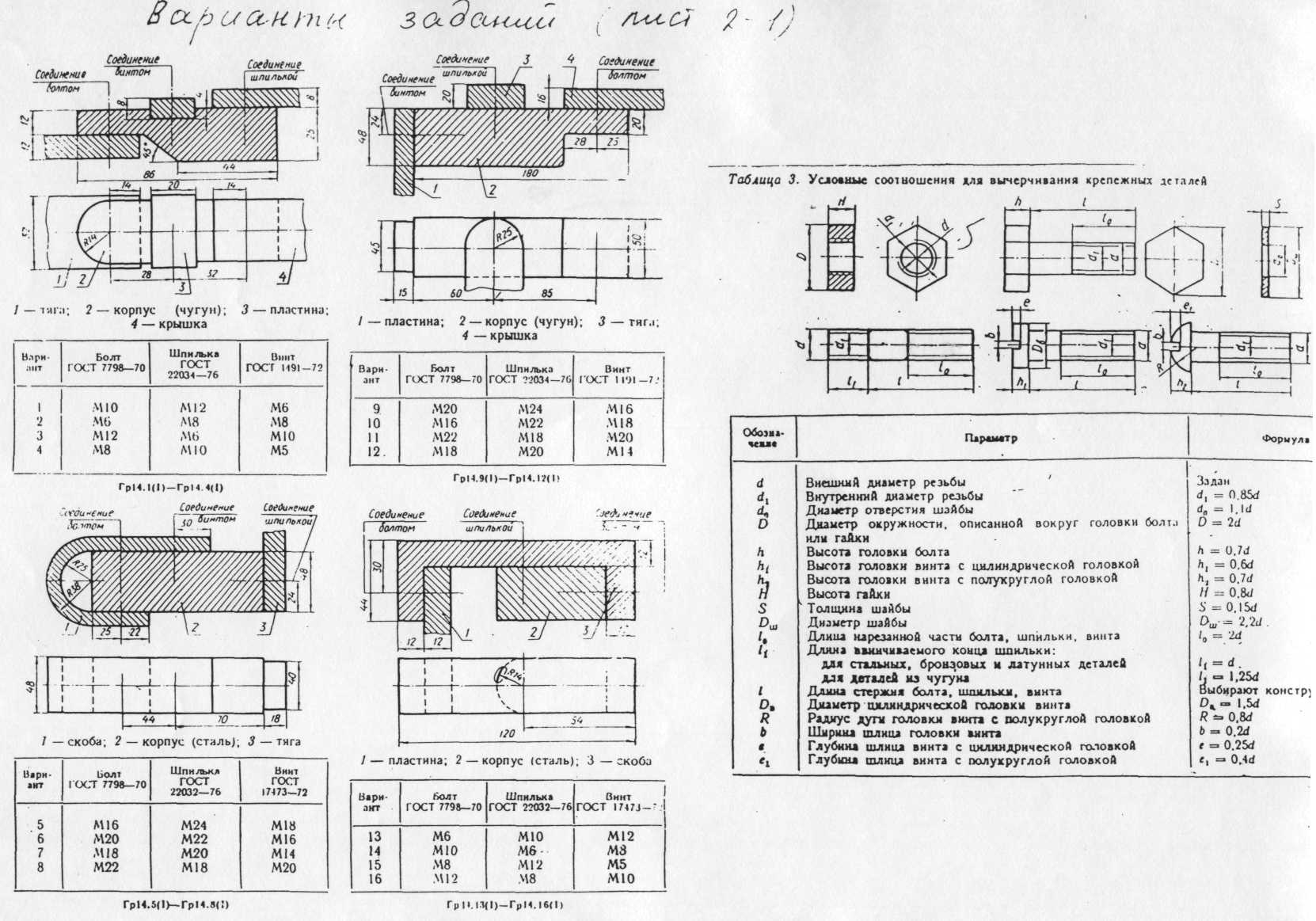

Варианты заданий к резьбовым соединениям
19
kkjjjjjj
Задание 2.2
Цель задания:
Ознакомиться с конструкцией и условными
обозначениями сварных швов, оформить
чертеж сварного изделия.
Методические указания:

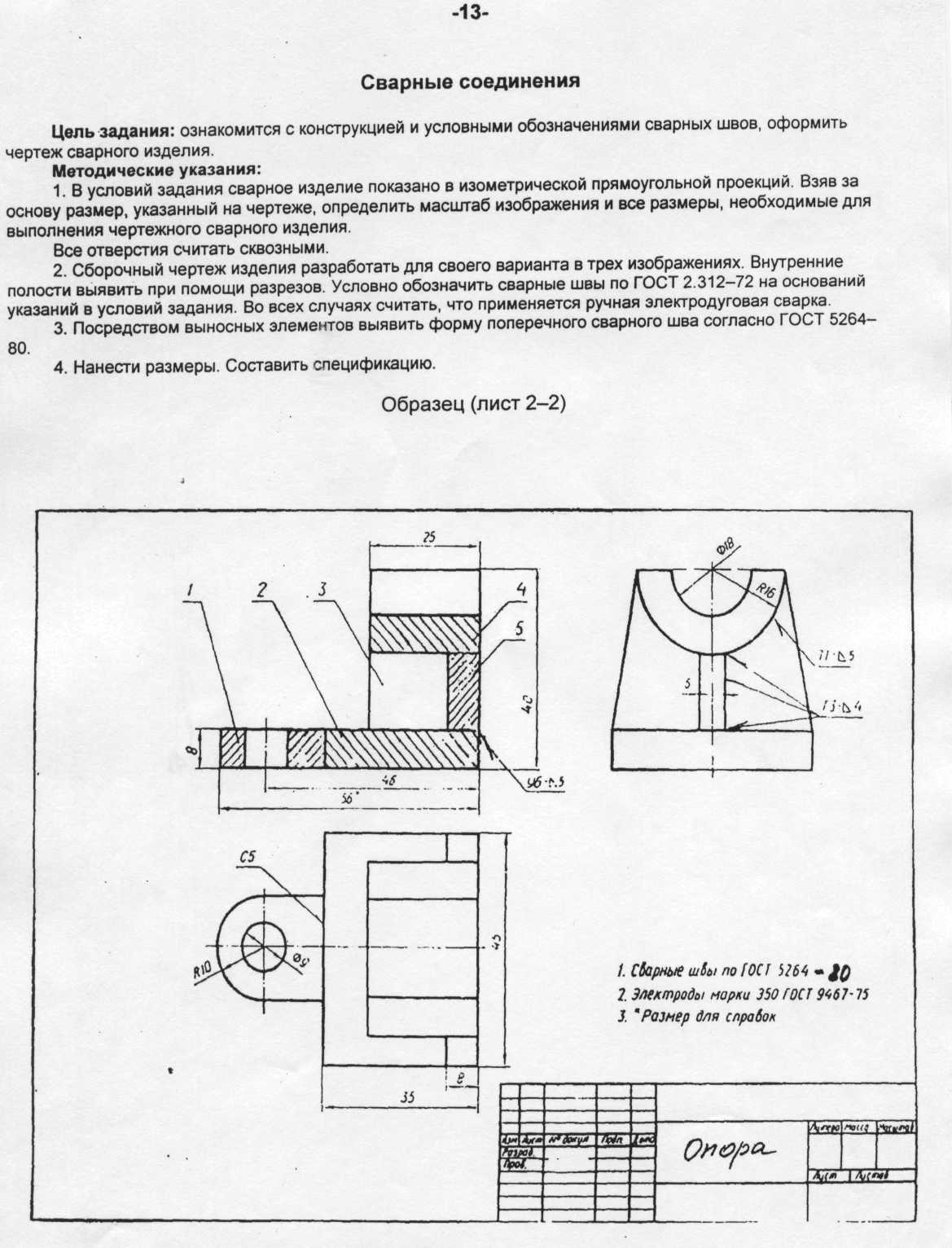

1.В условии задания сварное изделие
показано в изометрической прямоугольной
проекции. Взяв за основу размер, указанный
на чертеже, определить масштаб изображения
и все размеры, необходимые для выполнения
чертежа сварного соединения. Все
отверстия считать сквозными.
2.Сборочный чертеж изделия разработать
для своего варианта в трех изображениях.
Внутренние полости выявить при помощи
разрезов, Условно обозначить сварные
швы по ГОСТ 5264-80 на основании указаний
в условии задания. Во всех случаях
считать, что применяется ручная
электродуговая сварка.
3.Нанести размеры. Составить спецификацию.
Сварные соединения
Варианты заданий к сварным соединениям
21
3.2. Информационное обеспечение обучения
Основные источники:
Боголюбов, с.К. Инженерная графика [Текст] / с.К. Боголюбов. - м.: Машиностроение, 2008. – 204с.
Миронов, Б.Г. Сборник заданий по инженерной графике [Текст] / Б.Г. Миронов, Р.С. Миронова. - М.: Высшая школа, 2006. – 126с.
Левицкий, В.С. Машиностроительное черчение и автоматизация выполнения чертежей [Текст] / В.С. Левицкий. - М.: Высшая школа, 2008. – 168с.
Дополнительные источники:
Бабулин, Н.А. Построение и чтение машиностроительных чертежей [Текст] / Н.А. Бабулин. - М.: Высшая школа, 2007. – 136с.
Анурьев, В.И. Справочник конструктора машиностроительных чертежей [Текст] / В.И.Анурьев. - М.: Машиностроение, 2008. – 198с.
Лагерь, А.И Инженерная графика [Текст] / А.И. Лагерь. - М.: Высшая школа, 2007. – 243с.
Вышнепольский, И.С. Техническое черчение [Текст] / И.С. Вышнепольский. - М.: ИЦ Академия, 2008. – 98с.
Стандарты ЕСКД
Общие правила выполнение чертежей. Сборник [Текст]: ГОСТ 2.301-68 и др. М.: издательство стандартов, 2006.
Правила выполнения чертежей различных изделий. Сборник. ГОСТ 2.401-68 и др. М.: издательство стандартов, 2006
Электронные ресурсы:
pedsovet.org (экзаменатор по черчению)
www.masterwire.ru (авторский комплект)
Gost Electro (видеокурс по черчению)
