Методические указания.
При выполнении задания (при вычерчивании группы геометрических тел) необходимо анализировать положение каждого тела по отношению плоскостей проекций и друг друга. Определить направление образующих данного тела и их положение относительно плоскостей проекций. Треть проекцию стройте по линиям проекционной связи с помощью постоянной прямой.
При построении аксонометрической проекции проработайте ГОСТ 2.317-69 и выберите аксонометрическую проекцию, которая на ваш взгляд наиболее наглядное представление о расположении всей группы тел.
Вопросы для самопроверки.
1.Какую линию на поверхности называют образующей?
2.Что представляет собой поверхность вращения и как она образуется?
3. Дайте определение куба, призмы пирамиды.
4. Что называется конусом, шаром, тором.
5.Что представляет собой аксонометрическое изображение?
6. Перечислите виды изометрических проекций.
7. Чем отличается прямоугольная изометрическая проекция - от косоугольной диметрической проекции?
9

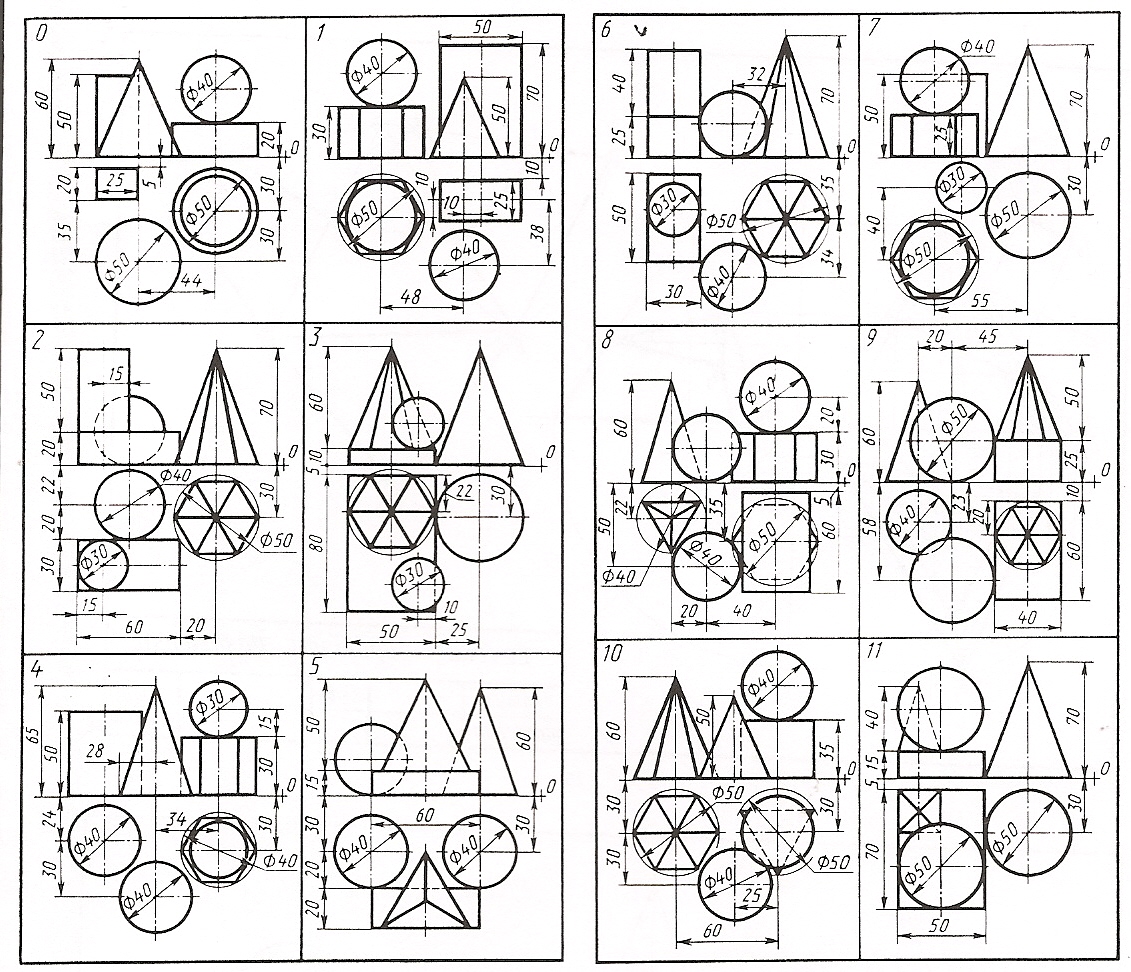

Табл.6
Задание 1.3 Изображения - виды, разрезы, сечения.
Целевое назначение - научиться применять законы начертательной геометрии при выполнении чертежей деталей. Изучить ЕСКД ГОСТ 2.305-68 «Нанесение размеров», а также научиться применять эти ГОСТы.
Научиться строить наглядные изображения по законам аксонометрических проекций ГОСТ 2.317-69.
Содержание задания.
а) По аксонометрическому изображению вычертить три вида, так чтобы чертеж читался однозначно с нанесением всех необходимых размеров. Варианты даны в таблице 7.
б) По двум проекциям построить третью с необходимыми разрезами и с нанесением размеров. Варианты заданий даны в таблице 8. Пример выполнения заданий а и б дан на рис. (3).
Чертеж выполняется в масштабе 1:1 на листе формата А3 (297х420).
в) Построить две проекции детали и сложный разрез в направлении А-А с нанесением всех необходимых размеров.(Фронтальную проекцию

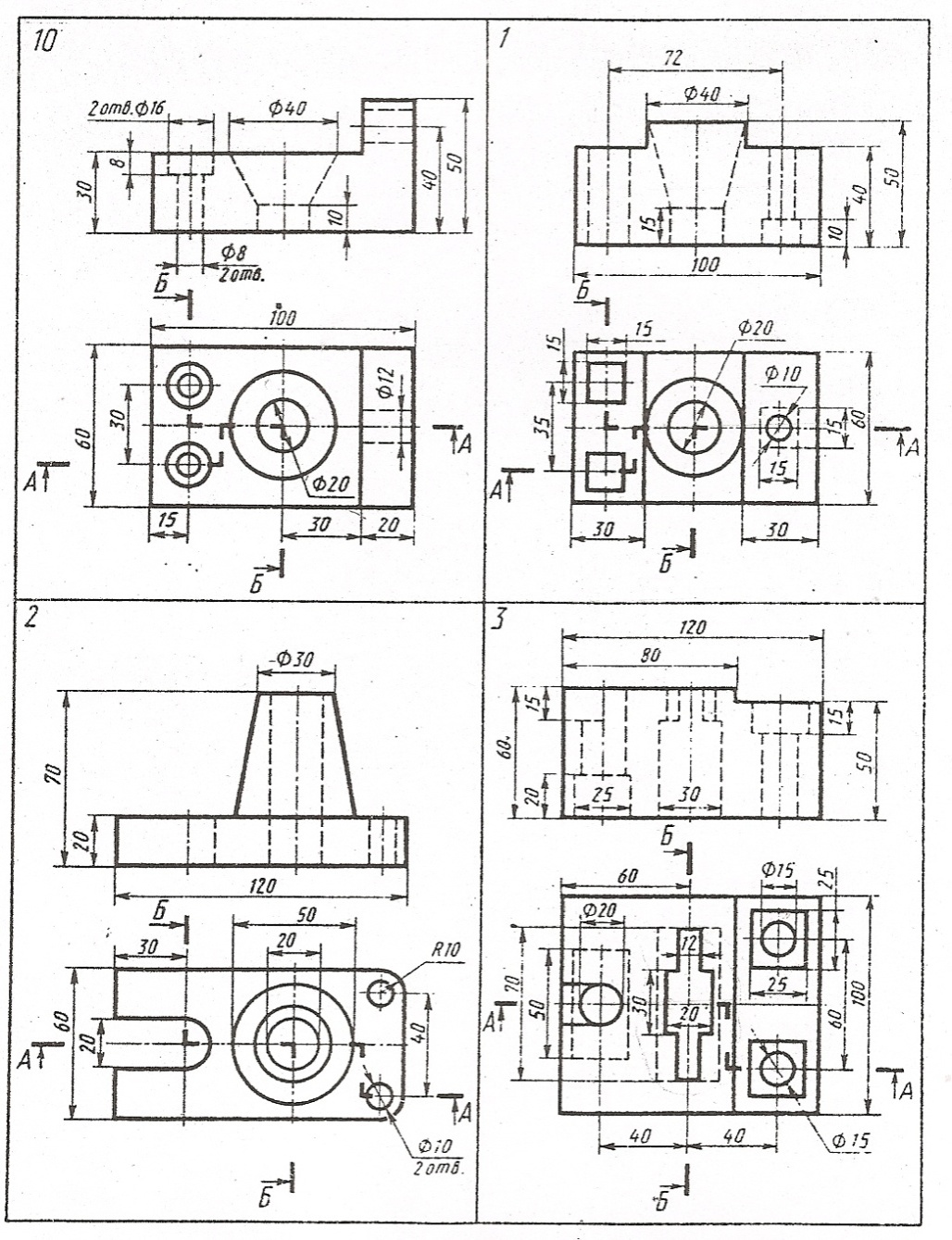

Варианты заданий даны в таблице 9.
Задание выполнить в масштабе 1:1 на формате А4 (297х210).
10

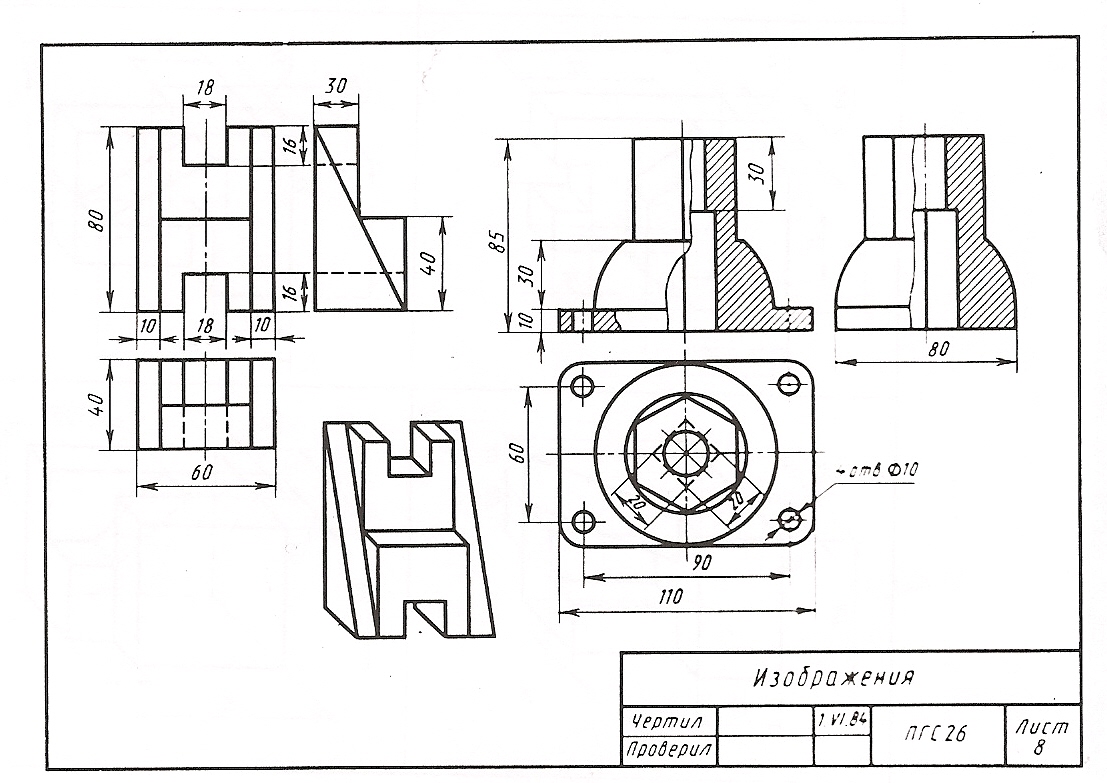

Рис.3
11

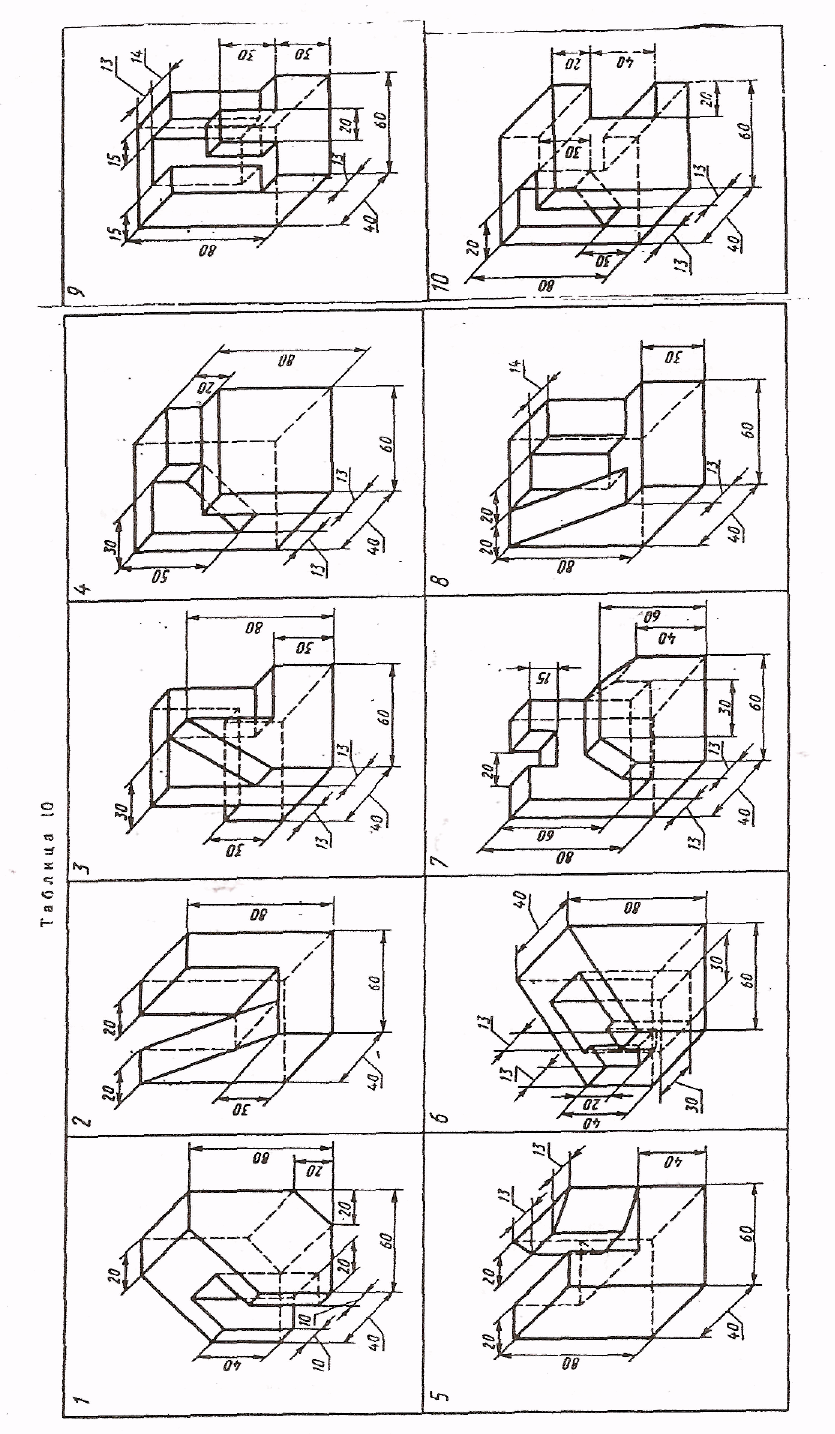

Табл.7
12

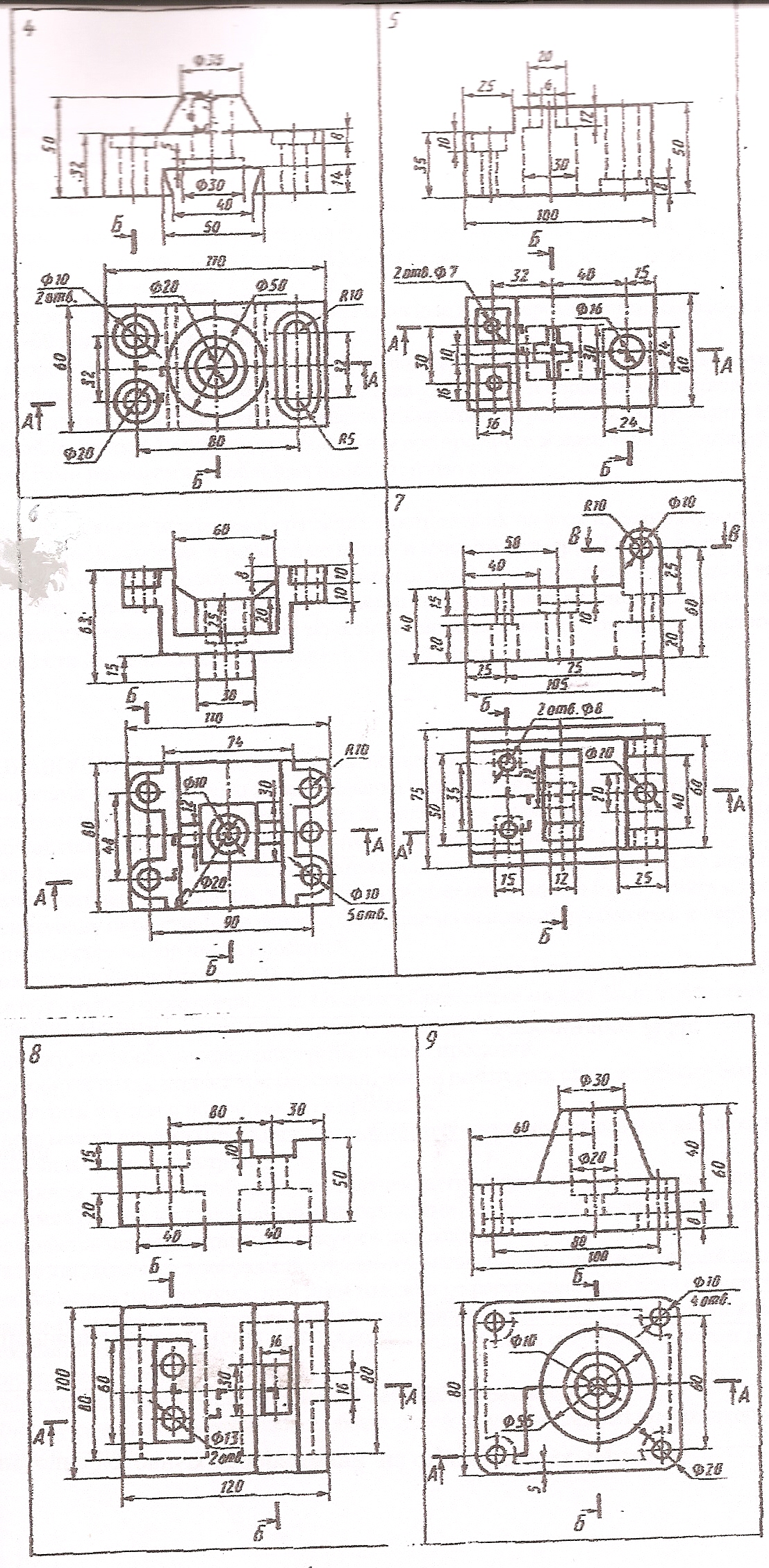

13 14 Табл.8 методические указания.
В первой работе задания рекомендуется в начале выбрать основной вид изображения,
который должно давать наиболее полное представление о форме и размерах предмета. Другие виды определяют в зависимости от основного. Под видом следует понимать изображение того, что повернуто к наблюдателю видимой частью предмета. Этот вид называют главным и располагают на фронтальной плоскости проекций. Определив габаритные размеры, наметьте места для каждого вида так, чтобы они равномерно заняли все поле чертежа.
Вычертите проекции, нанесите на них выносные и размерные линии согласно ГОСТ 2.307-68 и нанесите размеры.
Во второй задаче рекомендуется изучить данные две проекции (прочитать чертеж), при этом определить, какие геометрические тела участвуют в образовании детали и какими поверхностями она ограничена. Согласно габаритных размеров определите место для каждой проекции. Вычерчивать надо сразу все проекции в масштабе 1:1, пользуясь заданными размерами и соблюдая проекционную связь.
Определив, какие необходимы размеры, построить их на всех проекциях, после чего нанести все выносные и размерные линии и нанести размеры.
При выполнении данного задания надо пользоваться правилами ортогонального проецирования точек, линий плоских фигур и поверхностей .
При этом проецируемый предмет всегда находится в пространстве между глазом наблюдателя и плоскостью чертежа (плоскостью проекций).
Количество видов (проекций) на чертеже должно быть минимальным, но такое, чтобы чертеж читался однозначно, т.е. по его изображениям можно было понять в пространстве только одну определенную фигуру, Это одно из основных требований к чертежу, которым определяется выбор числа проекций.
Количество видов (проекций) на чертеже должно быть минимальным, но такое что бы чертеж читался однозначно, т. е. по его изображениям можно было представить в пространстве только одну определенную фигуру. Это одно из основных требований к чертежу, которым определяется выбор числа проекций.
В учебных целях строим три проекции, хотя в некоторых случаях можно было бы прочитать чертеж с помощью двух проекций.
Связь между видами (проекциями) любой точки изображаемого предмета осуществляется с помощью оси симметрии.
Сечением называют изображение, получающегося при мысленном рассечении предмета (мнимой) одной или несколькими плоскостями. На сечении показывается только то ,что получается непосредственно в секущей плоскости.
Разрезом называют изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того или иного предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.
Надо хорошо усвоить разницу между сечением и разрезом.
Фигуру сечения на чертеже выделяют толстой основной линией штриховкой под углом 45 тонкой линией.
Для выполнения разреза на различных проекциях условно вырезают различные части детали, а не одну и туже, т. е. выполнение разреза на одном изображении не влияет на изображение остальных видов.
Если деталь проецируется в форме симметричной фигуры, то принято соединять половину внешнего изображения с половиной разреза. Границей между разрезом и видом является ось симметрии. В разрезе изображают всегда нижнюю или правую половину детали. Соединение половины вида и разреза не обозначают.
Линии невидимого контура на половине вида при совмещении вида и разреза не показывают.
Несимметричные изображения деталей показывают - рассеченными (мнимой) секущей плоскостью полностью. В некоторых случаях делают частичные разрезы местного характера - местные разрезы .
15
Местный разрез выделяют на виде сплошной волнистой линией. Эта линия не должна совпадать с какими - либо другими линиями изображения.
Такие элементы, как спицы маховиков, шкивов, тонкие стенки типа ребер жесткости и т. д., показывают не заштрихованными, если (мнимая) секущая плоскость направлена вдоль оси или длинной стороны такого элемента.
Когда на ось симметрии проецируется контурная линия (ребро) проецируется на ось, и они имеются как на внешней так и на внутренней поверхности детали, но линию разреза проводят, как показано на рис.3.
Сложный разрез может быть ступенчатым, когда разрез производится параллельными плоскостями , и ломаным, когда плоскости разреза направлены под углом друг другу. При построении наклонных сечений на деталях выполненных с разрезом, разрез не отражается на форме сечения. Считают, что деталь не имеет разрезов.
Наклонные - сечения по заданному направлению строят в стороне от секущей плоскости по характерным точкам, для чего применяют способ замены плоскостей проекций.
Наклонные сечения могут быть выполнены в проекционной связи. В этом случае,
Ни каких пояснений делать не надо.
Основанием для определения величины изображенной детали и ее элементов служат размерные числа, нанесенные на чертеже. Поэтому не зависимо от масштаба чертежа, на чертеже должны быть натуральными.
Количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля детали.
Нельзя повторять размеры одного и того же элемента на разных изображениях, это допускается только на строительных чертежах. Все размеры указывают в миллиметрах без обозначения единицы.
Вопросы для самоконтроля.
Что называют изображением?
Какое изображение предмета принимают в качестве главного или основного вида.
Какое изображение называют разрезом и что изображают на разрезе?
Какое изображение называют сечением?
Как делят разрезы в зависимости от положения и числа секущих плоскостей?

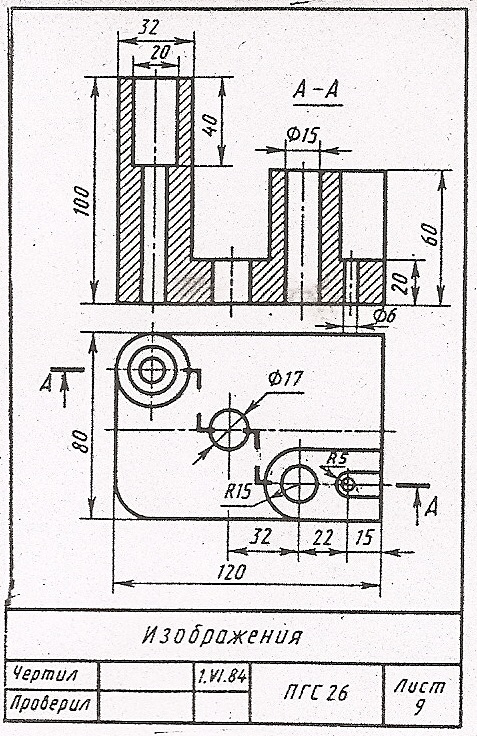

Задание 1.4 Сложный разрез
в) Построить две проекции детали и сложный разрез в направлении А-А с нанесением всех необходимых размеров. (Фронтальную проекцию заменить разрезом А-А)
Варианты заданий даны в таблице 9.
Задание выполнить в масштабе 1:1 на формате А4 (297х210).
