Министерство образования и науки российской федерации
Федеральное государственное бЮджетное образовательное учреждение
Высшего профессионального образования
«Тюменский государственный нефтегазовый университет»
Институт транспорта
-
РАССМОТРЕНО
На заседании ПЦК «Естественнонаучных, информационных и общетехнических дисциплин»
Протокол № _______
«____» ____________ 20___г.
Председатель ПЦК
__________________ Блащаница Е.А.
КОНТРОЛЬНАЯ РАБОТА
для студентов заочной формы обучения
по дисциплине
«Инженерная графика»
Для специальности: 131016 «Сооружение и эксплуатация газонефтепроводов и газонефтехранилищ»
Составители:
Лутошкина В.А. преподаватель высшей категории общепрофессиональных дисциплин.
2012
ВВЕДЕНИЕ
Цель и задача курса
Цель изучения предмета черчения в колледже – привить навыки выполнения и чтения чертежей, научить студента пользоваться соответствующими стандартами и справочными материалами, подготовить его к грамотному выполнению и оформлению чертежей, как в курсовых, так и дипломных проектах.
Задача курса – научить выполнять и читать чертежи, для чего необходимо получить навыки в работе с чертежными инструментами, изучить приемы геометрических построений, основные положения начертательной геометрии, правила и условности в чертежах, установленные Государственными стандартами (ГОСТ)- Единой системой конструкторской документации (ЕСКД) .
Рекомендации по выполнению чертежей. Все задания выполняют на чертежной бумаге определенного формата согласно ГОСТ2.301-68 ( СТ СЭВ 1181-78), который устанавливает размеры листа после обрезки(табл.1).
Табл.1
-
Обозначение формата
А 0
А 1
А 2
А 3
А4
Размер сторон формата
841х1189
594х841
420х594
297х420
210х297
Выполненные графические работы высылают на рецензию только в полном комплекте.
Перед определением работы на рецензию студент должен тщательно проверить свои чертежи. В случае неправильного выполнения одного или нескольких чертежей эту графическую работу надо высылать на повторную рецензию вместе с ранее зачтенными и не зачтенными чертежами и рецензией. Указания рецензента, сделанные на чертеже, стирать не разрешается.
При выполнении графических работ студентам необходимо пользоваться Единой системой конструкции: ГОСТ 2.101-68*-Виды изделий; 2.102-68*Виды и комплектность конструкторских документов; 2.108-68*-Спецификация; 2.109-78*-Основные требования к чертежам; 2.301-68* (СТ СЭВ)-Форматы; 2.302-68*(СТ СЭВ) Масштабы; 2.303-68*(СТ СЭВ)-Линии; 2.304-81(СТ СЭВ)-Шрифты чертежные; 2.305-68-Изображения; 2.306-68*(СТ СЭВ)-Обозначения графических материалов и правила их нанесения на чертежах; 2.307-68- ( СТ СЭВ)Нанесение размеров и предельных отклонений; 2.311-68-Изображение резьбы; 2.312-72Условные изображения и обозначение швов сварных соединений; 2.316-68*-Правила нанесения на чертежах надписей, технических требований и таблиц; 2.317-68*(СТ СЭВ)-Аксонометрические проекции; 2.410-68*- Правила выполнения чертежей металлических конструкций, 2.105-79 ЕСКД Общие требования к текстовым документам.
Для выполнения поля чертежа внутри каждого чертежного листа прочерчивается рамка толщиной, равной основной линии чертежа, на расстоянии 5 мм от границ формата, а от левого края листа - на расстоянии 20 мм для брошюровки.

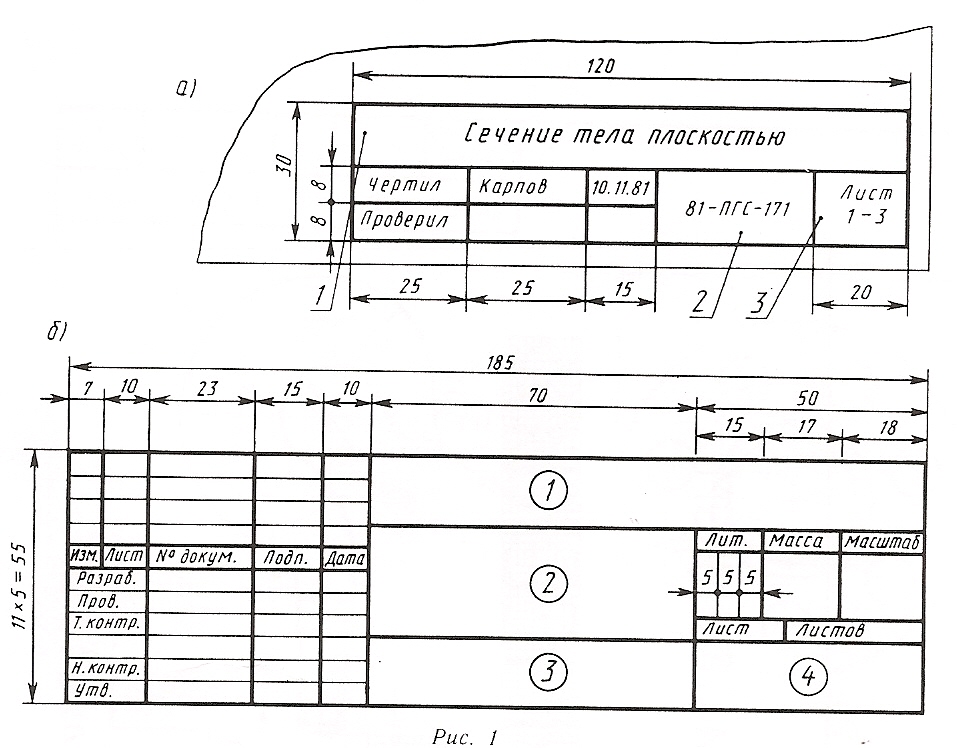

В правом нижнем углу на каждом чертеже выполняется вплотную к линии рамки основная надпись, для заданий 1-4* включительно упрощенная (рис.1. а, где 1-наименования чертежа, 2- шифр чертежа, 3 ( группа).
1
Все графы основной надписи заполняют чертежным шрифтом про ГОСТ 2.304-81.
Формат листа на чертежной доске может быть расположен длинной стороной к себе или короткой. Это зависит от изображаемого изделия.
После того как поле чертежа определено, все задания вычерчивают карандашом Т или
2Т тонкими линиями, без нажима, предварительно проведя оси симметрии и располагая
чертеж посредине отведенного для него места так, чтобы изображения равномерно располагались по всей площади листа. Если в задании есть окружности , то сначала для них отыскивают центры и проводят оси. Затем проводят вспомогательные построения и дорабатывают чертеж во всех подробностях. Проводят выносные и размерные линии и выполняют надписи по ГОСТу чертежным шрифтом.
Когда чертеж закончен карандашом тонкими линиями, его следует проверить, после чего приступают к обводке карандашом , доводя линии до установленной ГОСТом толщины.
Все чертежи должны быть выполнены с помощью чертежных инструментов. Для этого необходимо иметь: чертежную бумагу формата А1(2листа), карандаши чертежные 2Т, Т и ТМ, кнопки, резинку для стирания линий, чертежную доску размером 700х1000мм, рейсшину, треугольники прямоугольные с углами 45, 30и 60 градусов и длиной катетов 120-200 мм, измерительную линейку длиной 300мм, готовальню и лекала нескольких типов.
