5 Логическая схема управления электроприводом
производственной установки

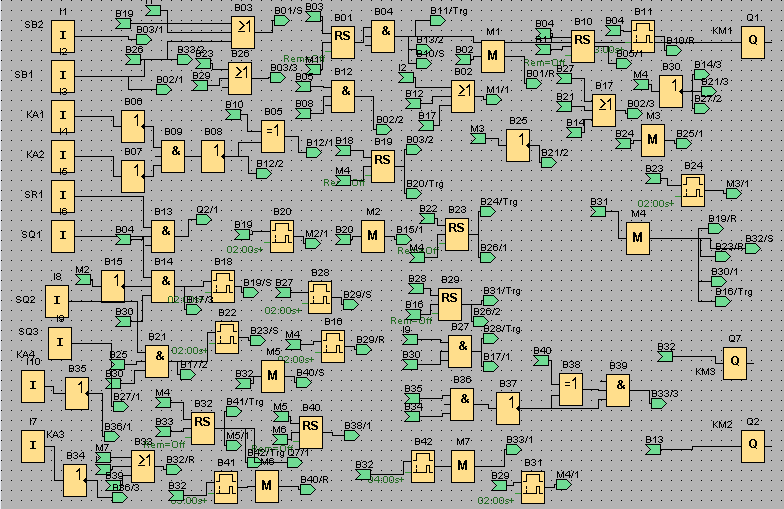

Рис.5 Логическая схема
Р
ис.6

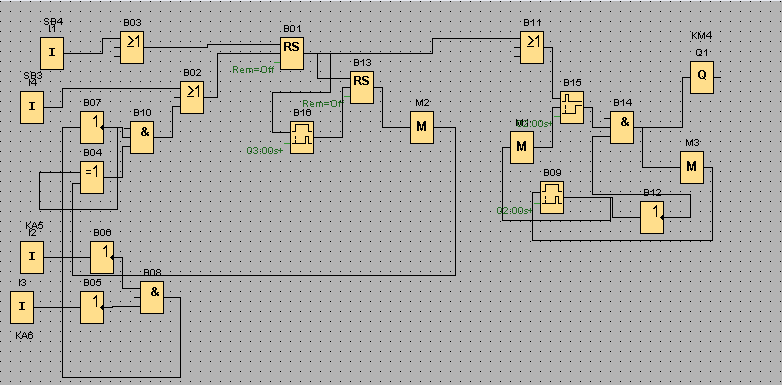

Логическая схема
Рис. 7 Логическая схема.
Рис. 8 Логическая схема.
6 Расчет объема памяти и обоснование выбора модели универсального логического модуля
В логической схеме используются блоки:
1 Задержка выключения (6 шт.)
2 Реле с самоудержанием (2 шт.)
Остальные элементы логической схемы памяти не занимают и поэтому они не участвуют в расчете объема памяти.
Таблица 11 – Объемы памяти для блоков LOGO!
-
Блок
Память
PAR
RAM
Timer
Rem
Задержка включения(13)
1
1
1
Реле с самоудержанием(9)
-
1
-
1
Для данной схемы использование памяти получается:
1 PAR – 13;
2 RAM – 22;
3 Timer – 13;
4 Rem – 9
Из подсчета объема памяти логического модуля и исходя из логической схемы необходимо выбрать пять блока LOGO! удлиненной модели , и один блок стандартный Так как у нас число входов равно 22, а число выходов 8.
Для подключения схемы управления установкой выбираем два модуль LOGO!230RCL, он имеет 12 дискретных входов и 8 дискретных выходов с используемым напряжением 230(В). Питается напряжением 230 (В).

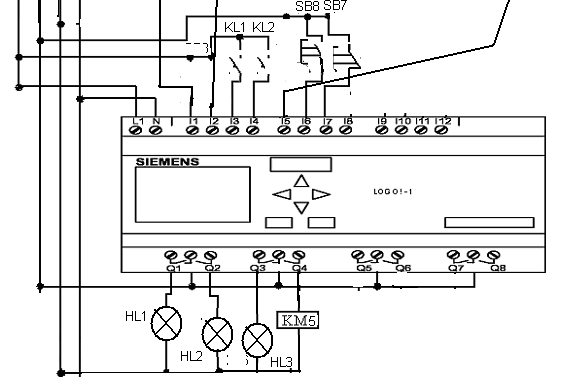

6.1 Разработка принципиальной схемы подключения аппаратуры управления, защиты к логическому модулю logo!

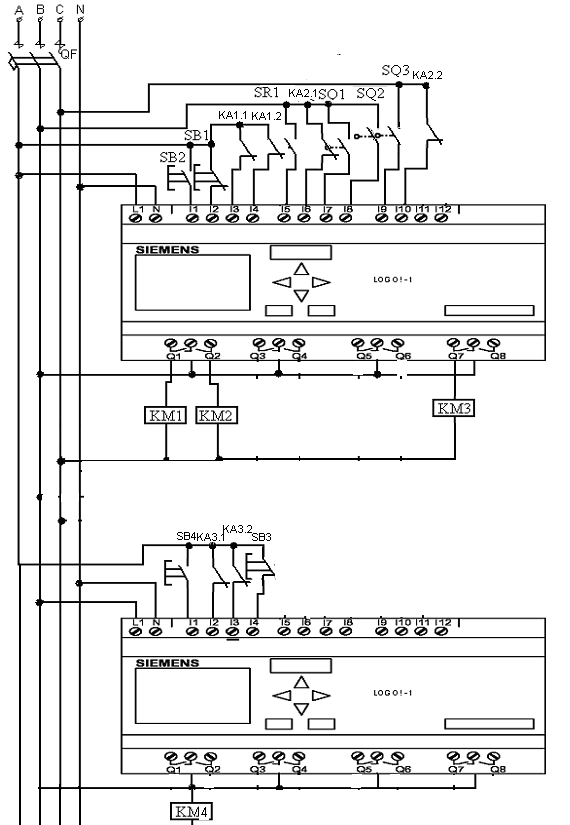

Рисунок № 7 - Схема подключения к LOGO!230RCL
Заключение
В результате расчетов были подобраны электродвигатели для продольно-шлифовального станка. Были выбраны степень защиты, способ охлаждения и конструктивное исполнение по способу монтажа.
Была разработана схема управления производственной установки. Подобрана аппаратура защиты и управления. Найдено сечение проводов обеспечивающих питание приводов и системы управления.
