3.3.Силовая схема
Рис. 3 Силовая схема трёхзонной печи отжига кирпича
М1-электродвигатель привода цепного горизонтального конвейера, Рн=7.5кВт n=1000 об/мин QF2–автоматический выключатель. |
М2–электродвигатель привода пластинчатого транспортёра Рн=075 n=1500об/мин. QF3–автоматический выключатель. . |
М3-электродвигатель привода вентилятора циркуляции воздуха Рн=4 кВт n=3000 об/мин. QF4–автоматический выключатель. |
KА1-KА3 – токовое реле |
||
QF1-общий автоматический выключатель |
||
EK1,EK3-однофазные нагревательные элементы первой и третьей зоны печи |
||
EK2-трехфазный нагревательный элемент второй зоны печи |
||
3.4.Схема управления

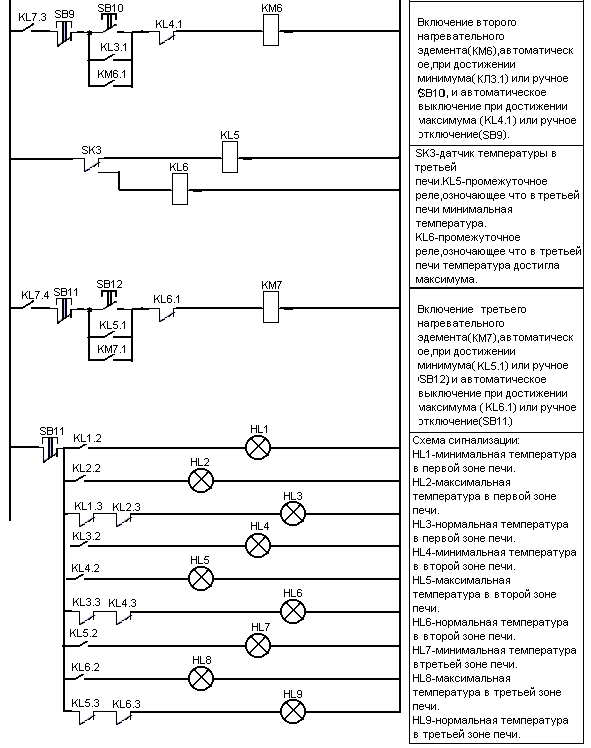

Рис. 4 Схема управления трехзонной печи отжига кирпича.
4 Расчёт и обоснование выбора аппаратуры
Во многом надежность работы электропривода определяется правильностью выбора аппаратуры защиты и управления.
Правильный выбор аппаратуры позволяет надежно защитить электродвигатель в случаи возникновения аварийных режимов работы, таких как режим перегрузки, короткого замыкания.
4.1 Расчёт обоснование выбора аппаратуры управления электрическими цепями
4.1.1.Выбор магнитного пускателя
Для обеспечения дистанционного управления необходимо выбрать магнитный пускатель.
Пускатель выбираем таким образом, чтобы номинальный ток главной цепи пускателя был равен или больше длительного рабочего тока электроустановки.
При управлении электродвигателем магнитный пускатель выбираем так, чтобы наибольшая мощность пускателя РMAX была не меньше номинальной мощности электродвигателя.
Выбор магнитного пускателя КМ1 и КМ2 для электродвигателя М1 привода цепного горизонтального конвейера
Выбираем магнитный пускатели серии : ПМЛ–2110СО2А
Он представляет собой магнитный пускатель серии ПМЛ ; величена пускателя по номинальному току составляет 25 Ампер (2) ;без встроенного теплового реле , не реверсивное (1) ; со степенью защиты IP54 ,без кнопок (1); с числом контактов вспомогательной цепи , 1замыкающийся, 1 размыкающийся плюс 1 размыкающихся (0); сейсмическое исполнение (С) ; климатическое исполнение умеренное (0) ; исполнение по износостойкости (А)
Пускатели электромагнитные серии ПМЛ предназначены для дистанционного пуска непосредственным подключением к сети , реверсирования и остановки трехфазных асинхронных двигателей с короткозамкнутым ротором , а в исполнении с трех полюсным тепловым реле РТЛ _ для защиты электродвигателей от перегрузок недопустимой продолжительности от работы при обрыве одной из фаз .
Выбор магнитного пускателя КМ3 для электродвигателя М2 привода пластинчатого транспортёра
Выбираем магнитный пускатель серии: ПМЛ–1110СО2А
Он представляет собой магнитный пускатель серии ПМЛ ; величена пускателя по номинальному току составляет 10 Ампер (1) ; без встроенного теплового реле , не реверсивное (1) ; со степенью защиты IP54 ,без кнопок (1); с числом контактов вспомогательной цепи 1замыкающийся, 1 размыкающийся плюс 1 размыкающихся (0) ; сейсмическое исполнение (С) ; климатическое исполнение умеренное (О) ; с категорией размещения 2 ; исполнение по износостойкости (А) .
Выбор магнитного пускателя КМ4 для электродвигателя М3 привода вентилятора циркуляции воздуха
Выбираем магнитный пускатель серии: ПМЛ–1110СО2А
н представляет собой магнитный пускатель серии ПМЛ ; величена пускателя по номинальному току составляет 10 Ампер (1) ; без встроенного теплового реле , не реверсивное (1) ; со степенью защиты IP54 ,без кнопок (1); с числом контактов вспомогательной цепи 1замыкающийся, 1 размыкающийся плюс 1 размыкающихся (0) ; сейсмическое исполнение (С) ; климатическое исполнение умеренное (О) ; с категорией размещения 2 ; исполнение по износостойкости (А) .
4.1.2.Выбор промежуточного реле
Промежуточные реле применяются в схемах управления электроприводами при напряжении до 660В переменного тока частоты 50 Гц.
Для данной схемы выбираем промежуточное реле KL1, KL2 , KL3, KL4, KL5, KL6, KL7.
KL1, KL3, KL5,
cерии : РПЛ – 1-2-1О4-А
Он представляет собой промежуточное реле серии РПЛ ; с исполнением для переменного тока в цепи управления (1) ; количество замыкающих контактов 2 (2) ; количество размыкающих контактов 1 (1) ; климатическое исполнение :О и категория размещения :4 ; исполнение по коммутационной износостойкости в режиме нормальных коммутаций: А;
KL2 , KL4, KL6.
cерии : РПЛ – 1-1-2О4-А
Он представляет собой промежуточное реле серии РПЛ ; с исполнением для переменного тока в цепи управления (1) ; количество замыкающих контактов 1 (1) ; количество размыкающих контактов 2 (2) ; климатическое исполнение :О и категория размещения :4 ; исполнение по коммутационной износостойкости в режиме нормальных коммутаций: А;
KL2 , KL4, KL6.
KL7.
cерии : РПЛ – 1-4-0О4-А
Он представляет собой промежуточное реле серии РПЛ ; с исполнением для переменного тока в цепи управления (1) ; количество замыкающих контактов 4 (4) ; количество размыкающих контактов 0 (0) ; климатическое исполнение :О и категория размещения :4 ; исполнение по коммутационной износостойкости в режиме нормальных коммутаций: А;
4.1.3.Выбор реле времени
Берем реле времени для КТ1 – KT12 серии ВЛ–40УХЛ4.
ВЛ – реле времени ; номер серии 40 ; климатическое исполнение У (умеренный климат) ; категория размещения 4 .
Реле времени ВЛ–40 предназначено для периодического включения и отключения электрических цепей с определенными, предварительно установленными длительностями включенного (импульс) и отключенного (пауза) состояний и применяются в схемах автоматики.
Таблица 7 Технические данные реле
Род тока |
Категория применения |
Режим коммутаций |
Диапазон длительности |
|||
Напряжение |
Ток вкл. |
Ток откл. |
импульс |
пауза |
||
переменный |
АС-11 |
380 |
1,6 |
0,16 |
3…..30с |
30….300с |
4.1.4. Выбор путевого выключателя
Путевые выключатели предназначены для коммутации электрических цепей управления различных механизмов под воздействием управляющих упоров в определённых точках пути контролируемого объекта, рассчитанные для работы в сетях переменного и постоянного тока с различным номинальным напряжением. Изготовляются в различных климатических исполнениях и с различной степенью защиты.
Берем путевой выключатель SQ1 – SQ3 серии :
ВП63-2111111254У3.3
ВП - выключатель путевой ; номер серии 63 ; номинальный ток 10 Ампер (21) ; порядок замыкания контактов прямой (1) ; количество замыкающихся контактов 1 ; количество размыкающихся контактов 1 ; вид привода: толкатель (11) ; крепление базовое (2) ; степень защиты IP54 (54) ; климатическое исполнение : У (умеренный климат) ; категория размещения 3; крепление контактных проводов посредством разъёмов (3) .
4.1.6. Выбор кнопок управления
Выключатели управления серии КЕ предназначены для коммутации электрических цепей управления переменного напряжения до 660В частоты 50 и 60 Гц и постоянного напряжения до 400В.
В качестве кнопок управления SB1 , SB3, SB5, SB7, SB9, SB11, SB13 применяем кнопки серии :
КЕ021У3
Серия исполнения КЕ ; исполнение управляющего элемента : толкатель грибовидный (02) ; количество контактных элементов 1 ; климатическое исполнение У (умеренный климат) ; категория размещения выключателя 3 .
Степень защиты IP40 , номинальный ток 6 Ампер .
В качестве кнопок управления SB2 , SB4 ,SB6 , SB8 , SB10 , SB12 применяем кнопки серии: КЕ011У3
Серия исполнения КЕ ; исполнение управляющего элемента : толкатель цилиндрический (01) ; количество контактных элементов 1 ; климатическое исполнение У (умеренный климат) ; категория размещения выключателя 3 .
Степень защиты IP40 , номинальный ток 6 Ампер .
