Определение машинного времени обработки
Тм.1 = Тм вр + Т м прод .
Тм вр = L вр /S вр n д = 7 / 0,25 1460 = 0,019 мин.
Тм прод =L рх1 / S прод n д = 83 /0,2 1460 = 0,28 мин.
Тм.1 = 0,019+0,28 = 0,299 мин.
Выполнить канавку 4 и фаски 5,6 одновременно
L рх2 определяем как величину перемещения 4 – го резца.
L рх2 = ( 40,3 –36 ) / 2 +l1 +l заз мм.
l1 = 3 мм –величина врезания l заз = 3 мм
Lр.х2 = ( 40,3-36 ) / 2 +3+3 = 8,15 мм.
2. Глубина резания
t= 3+2+2 = 7мм
3 . Подача S поп = 0,1 мм / об -по паспорту станка
4. Скорость резания и частоту вращения принимаем такими же , как
в переходе 1, т .е. n д = 1460 об / мин.
Vd1
=
=
= 184,8м/мин
5. Определение машинного времени
Т м2 = Lрх2 / Sпоп n д = 8,15 / 0,1 1460 = 0,056 мин
Общее машинное время на операцию токарную многорезцовую
Т м об =Т м1 + Тм2 = 0,299 +0,056 = 0,355мин.

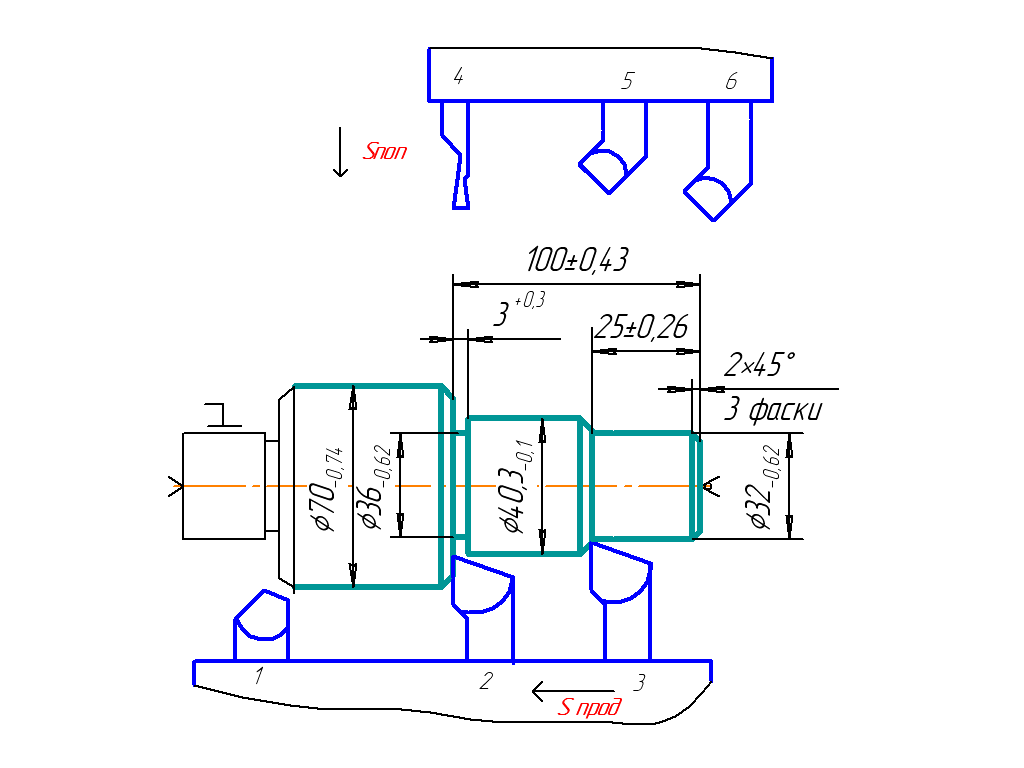

Рис. 24 (см. слайд 3 приложение 11.3)
