1.2 Лабораторна робота № 2 Оформлення складального креслення у середовищі autocad
Мета: набуття практичних навиків по виконанню складального креслення. Оформлення специфікації на виріб.
Завдання:
1 Викреслити фрагмент складального креслення та заповнити специфікацію на нього. З’єднання деталей болтом (ГОСТ 7798-70, гвинтом (ГОСТ 1491-72 та шпилькою (ГОСТ 22032-76) зобразити спрощено згідно з ГОСТ 2.315-68.
2 Зображення деталей з таблиці 1.3 перекреслити, пропорційно збільшивши графічну умову з урахуванням розмірів кріпильних деталей.
3 Заповнити специфікацію на фрагмент складального креслення.
Варіанти завдань подані в таблицях 1.3 та 1.4.
Роботи виконуються на аркушах формату А4.

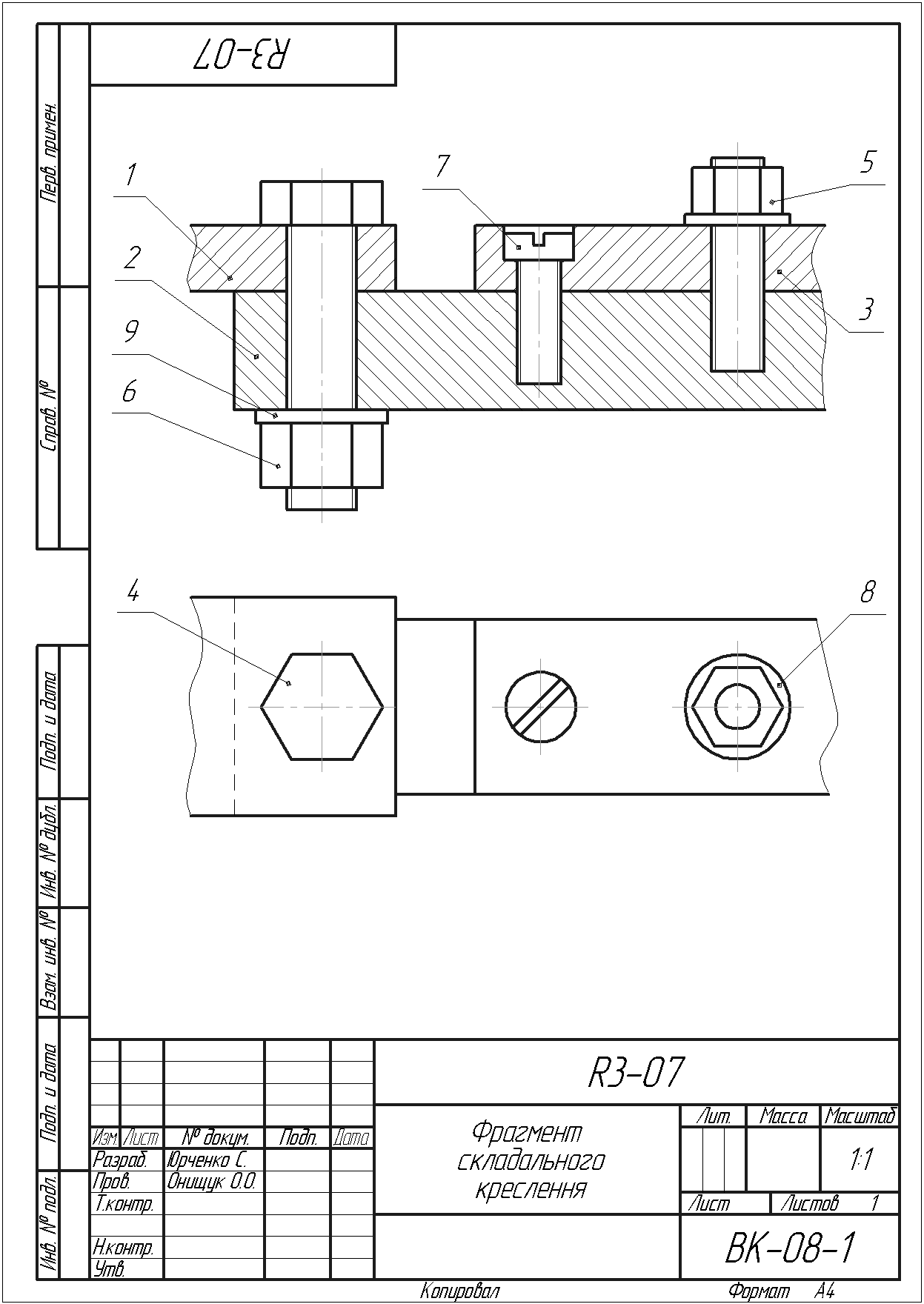

Приклад виконання фрагмента складального креслення поданий на рис.1.29, специфікації – на рис.1.30.
Методичні рекомендації щодо виконання роботи
У таблиці 1.3 задані параметри кріпильних деталей (болтів, гвинтів та шпильок) та матеріал деталей, у які вони вгвинчуються.
Оформляємо фрагмент складального креслення, зображаючи деталі, які скріплюються, пропорційно збільшивши графічну умову з урахуванням розмірів кріпильних деталей. При побудові креслення використовуємо практичні навички роботи у середовищі AUTOCAD, набуті при виконанні лабораторної роботи №1. Основний напис копіюємо з файлу ramka.dwg, створеного у попередній лабораторній роботі.
Наносимо позиції деталей, необхідні розміри та вносимо дані в основний напис. На окремому листі заповнюємо специфікацію на виріб. Таблицю для заповнення специфікації викреслюємо аналогічно до побудови рамки та основного напису з лабораторної роботи №1. Відповідно до вимог ГОСТу 2.102-68 специфікація є складовим конструкторським документом для складальних одиниць.
Таблиця 1.3- Варіанти завдань
№ вар. |
Діаметр різьби, d |
Матеріал деталі, в яку вгвинчується кріпильний виріб |
|||
болта |
Гвинта |
шпильки |
|||
1 |
М12 |
М8 |
М10 |
Пластмаса |
|
2 |
М12 |
М10 |
М10 |
Чавун |
|
3 |
М10 |
М8 |
М12 |
Сталь |
|
4 |
М10 |
М12 |
М16 |
Алюміній |
|
5 |
М12 |
М8 |
М12 |
Чавун |
|
6 |
М12 |
М10 |
М16 |
Алюміній |
|
7 |
М10 |
М10 |
М16 |
Мідь |
|
8 |
М12 |
М8 |
М10 |
Сталь |
|
9 |
М12 |
М8 |
М12 |
Чавун |
|
10 |
М16 |
М8 |
М12 |
Алюміній |
|
11 |
М10 |
М8 |
М10 |
Сталь |
|
12 |
М12 |
М10 |
М12 |
Чавун |
|
13 |
М12 |
М8 |
М10 |
Сталь |
|
14 |
М12 |
М8 |
М10 |
Алюміній |
|
15 |
М10 |
М10 |
М16 |
Латунь |
Таблиця

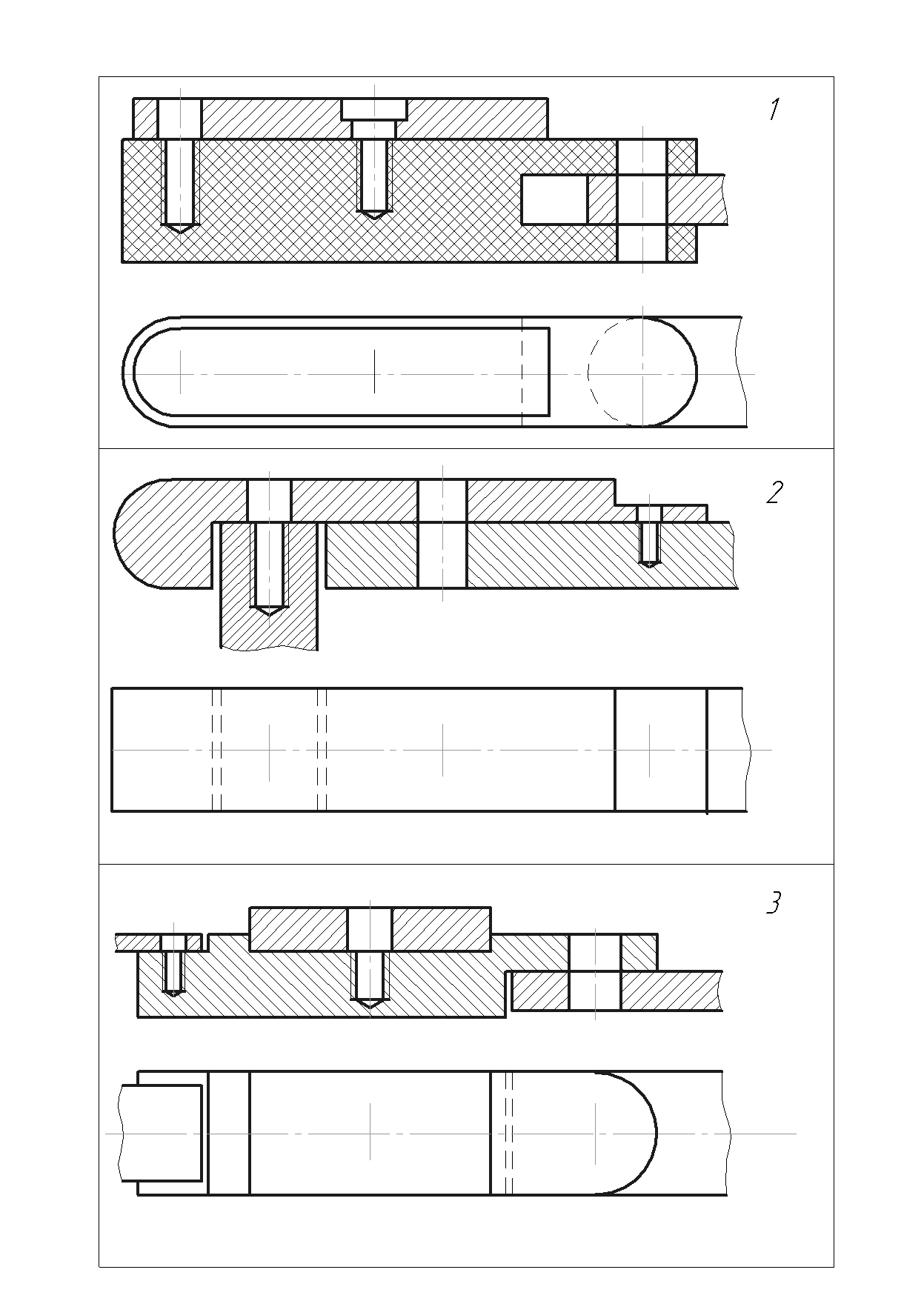

1.4 – Варіанти завдань

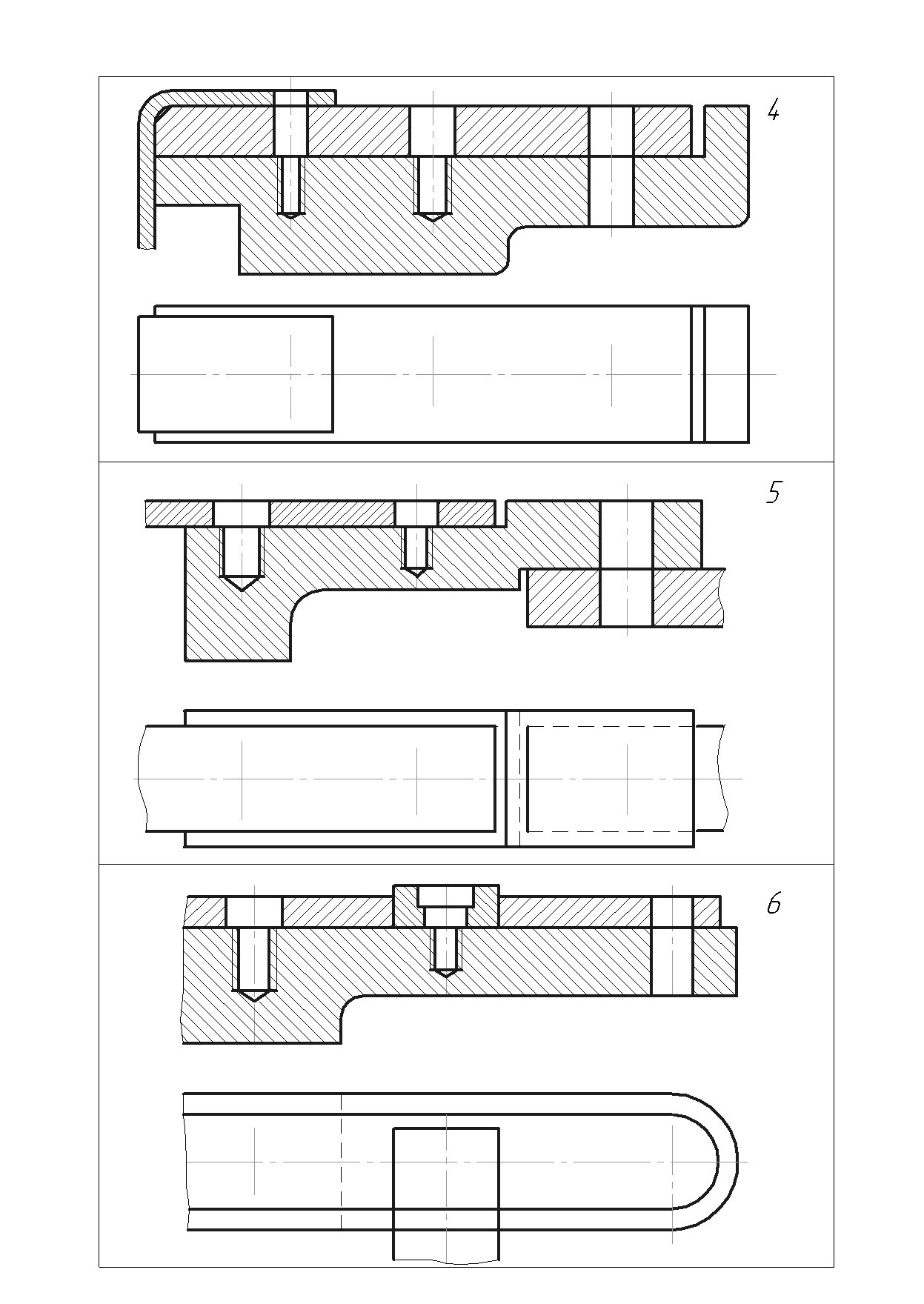

Продовження таблиці 1.4

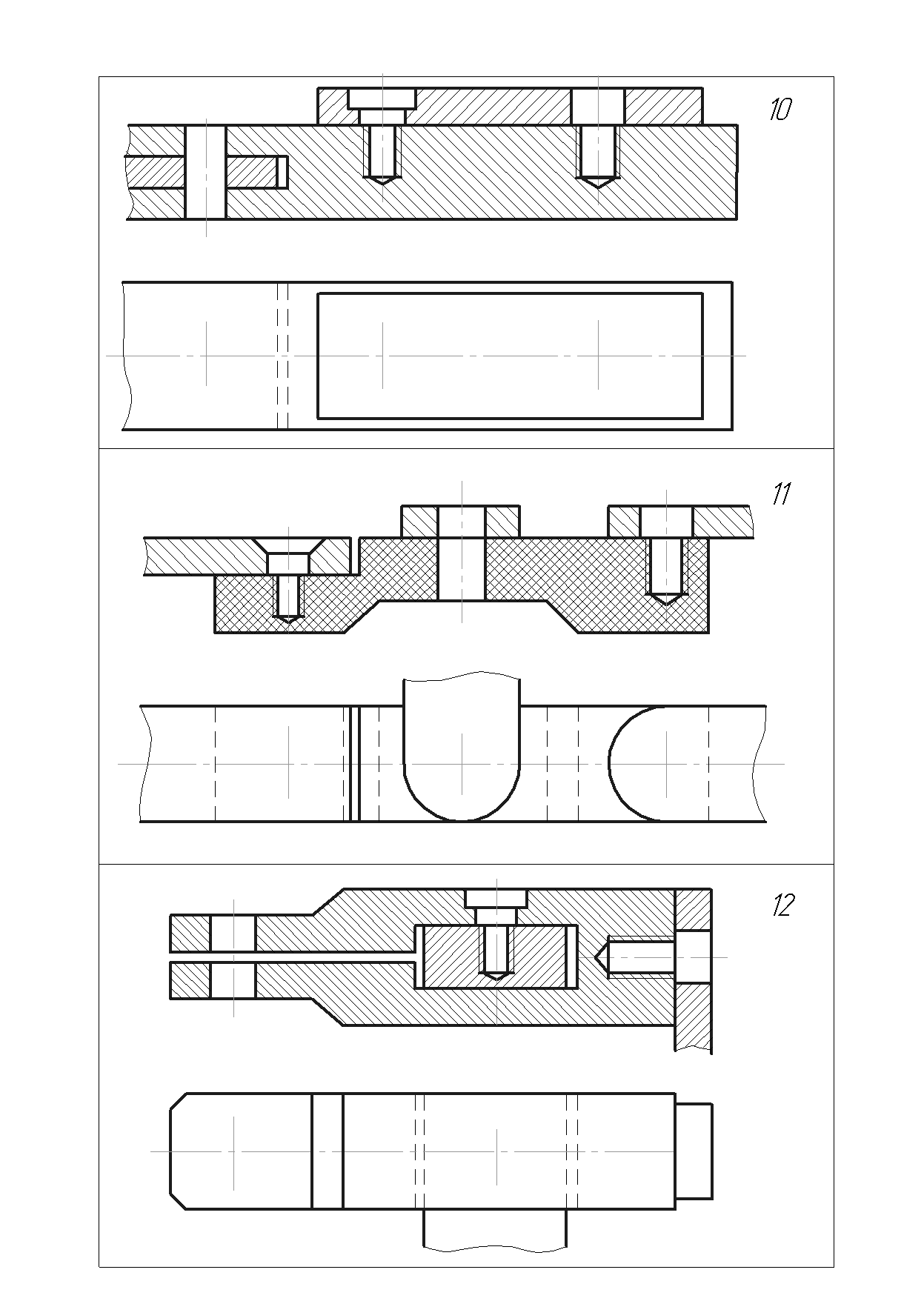

Продовження таблиці 1.4

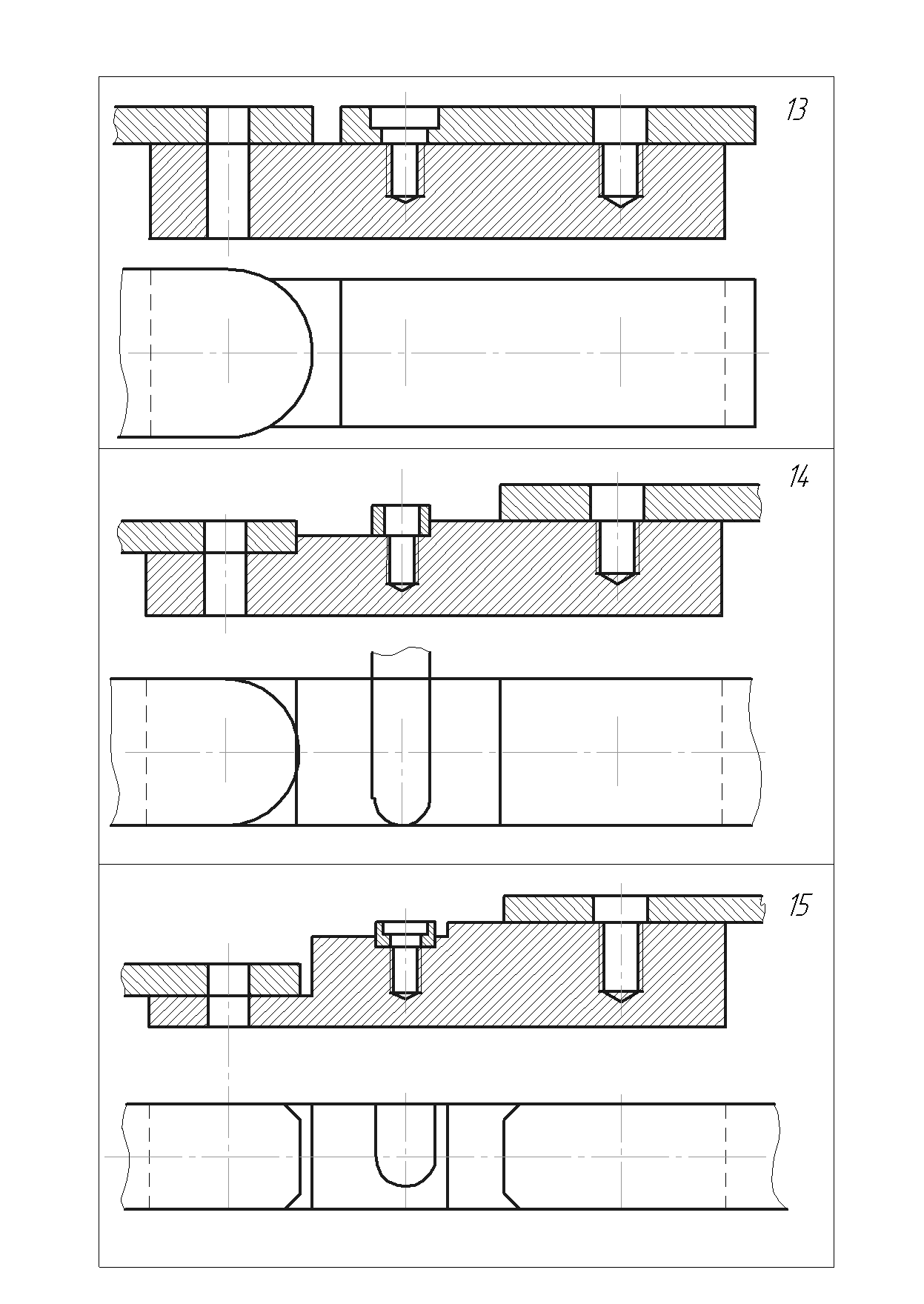

Продовження таблиці 1.4
Продовження таблиці 1.4
Рисунок 1.30
