2.2 Проектирование воздухонагревателя второго подогрева
2.2.1 Определение относительных перепадов температур
В качестве греющего теплоносителя используем воду из обратной линии теплосети. При этом необходимо перейти от зависимой схемы присоединения отопительного прибора к независимой. Это условие необходимо для того, чтобы снизить потенциал греющей воды, тем самым снизить запас по поверхности. Так как, если подогреватель второго подогрева будет иметь большой запас по поверхности, то невозможно будет добиться заданных параметров воздуха. Отказаться совсем от второго подогрева нельзя, так как будет необходимость использовать электродводчики, что приведет к увеличению капитальных затрат. Единственным минусом предложенной схемы является затраты на обвязку воздухоподогревателя и ее автоматику.
Относительные перепады рассчитываются по формулам 1.1 и 1.2. При этом надо учитывать, что максимальные затраты тепла будут в нерабочее время, так как вредностей по теплоте нет. Следовательно, определяющим критерием является расчетная температура, подаваемая воздухоподогревателем в нерабочее время. Исходные данные для расчета приведены в таблице 1.12
Таблица 2.12 – Параметры воздушной и водяной сред для расчета.
, |
, |
, |
, |
14,6 |
15,3 |
70 |
47 |
.
.
2.2.2 Определение запаса по теплообменной поверхности
По [4] определяем значения относительных
перепадов температур по воздуху и воде,
соответствующих реальному процессу
теплопередачи при расчетном относительном
расходе
.
Таблица 2.13 – Реальные относительные перепады температур по воде и воздуху.
|
|
0,04 |
0,99 |
Запас по поверхности
.
Полученный результат свидетельствует о том, что в холодный период года в рабочее время использовать воздухонагреватель второго подогрева нецелесообразно.
Для получения воздуха с параметрами точки 0х рекомендуется требуемый нагрев воздуха от точки Кх до точки 0х осуществлять в кондиционерах-доводчиках (фэнкойлах), установленных перед воздухораспределителями.
Обеспечение параметров воздуха в рабочей
зоне (точка Вх) возможно также за
счет снижения расхода подаваемого в
помещение воздуха, определяемого по
уравнению воздухообмена 1.12, в котором
удельная энтальпия приточного воздуха
,
кДж/кг, равна удельной энтальпии воздуха
на выходе из секции орошения
,
кДж/кг,
.
(2.12)
2.2.3 Проектирование воздухонагревателя, для компенсации недостатка теплоты в нерабочее время
Для компенсации потерь теплоты, зависящих от температуры наружного воздуха, предлагается работа СКВ с полной рециркуляцией при неизменном количестве приточного воздуха.
В качестве греющего теплоносителя
целесообразно использовать горячую
воду с температурным графиком качественного
регулирования
°С.
Расчет проводится при температуре
наружного воздуха -26 и -2,6°С (соответственно
расчетная температура наружного воздуха
и температура, соответствующая началу
«излома» графика качественного
регулирования).
При неизменных параметрах воздуха в рабочей зоне температуру окончания подогрева (точка 0хнр) следует определять из совместного решения уравнений 2.13–2.16 (таблица 2.14):
(2.13)
,
(2.14)
,
(2.15)
.
(2.16)
Относительные перепады температур воздуха и греющего теплоносителя для принятых режимов приведены в таблице 2.14 и на рисунке 2.8.
Таблица 2.14 – Относительные перепады температур по воздуху и жидкости
Режим |
|
|
1 |
0,0051 |
0,5102 |
7 |
0,00634 |
0,47575 |
5 |
0,00772 |
0,4535 |
6 |
0,0069 |
0,44047 |
Определение с использованием номограмм реальных относительных перепадов температур воздуха и теплоносителя и запаса поверхности теплообмена показало, что запас поверхности даже для однорядных базовых элементов значительно превышает допустимые значения.
П
олученный
результат свидетельствует о том, что в
холодный период года, как в рабочее,
так и в нерабочее время использовать в
кондиционере воздухонагреватель
нецелесообразно.

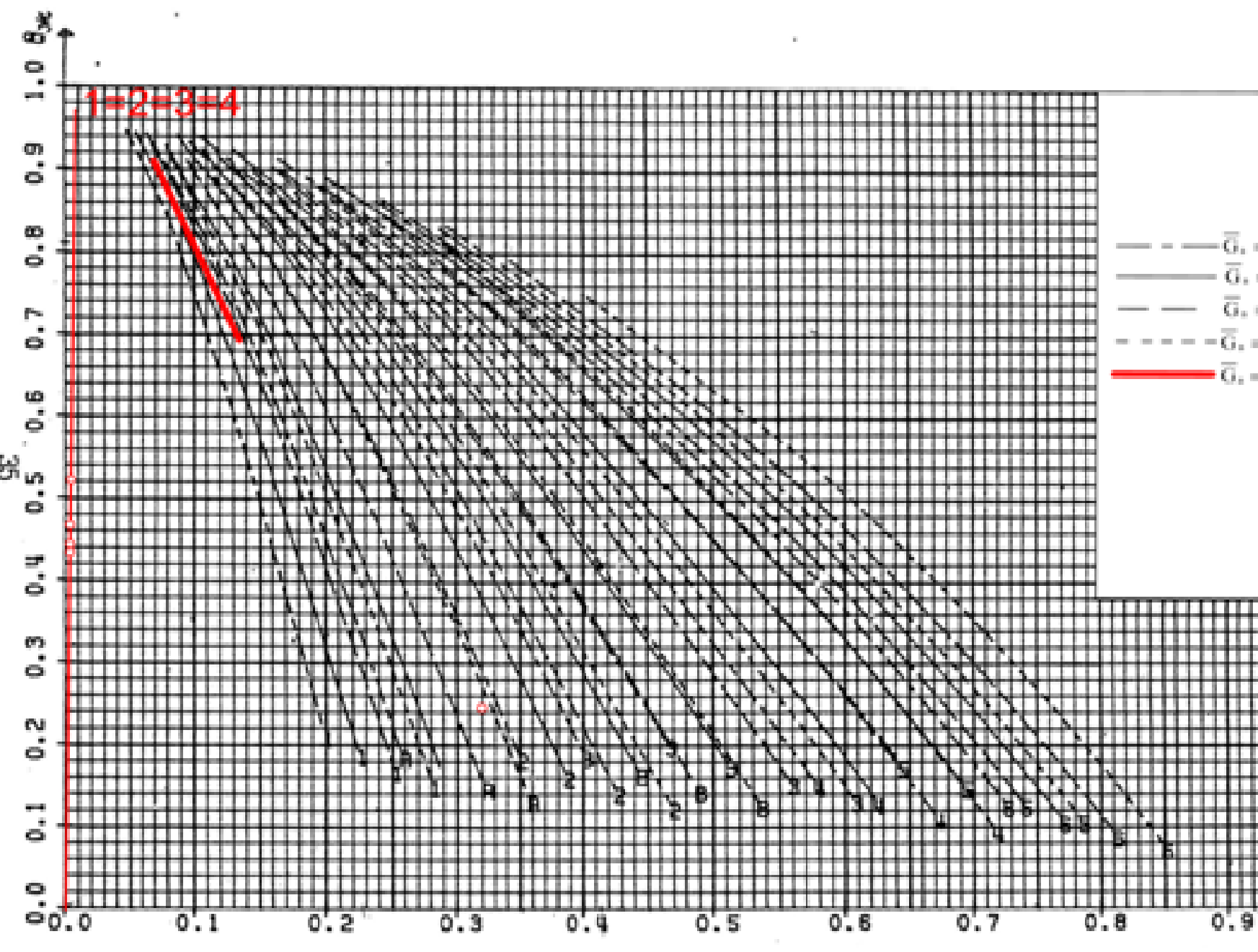

Рисунок 2.3 – Номограмма для определения реального перепада
температур по воздуху и греющему
теплоносителю и числа рядов трубок для
воздухонагревателя второй ступени
(нерабочее время) кондиционера КТЦ3 при
параллельной схеме соединения базовых
элементов при качественном графике
регулирования
°С
Полученный результат свидетельствует о том, что в холодный период года в рабочее и в нерабочее время использовать в кондиционере воздухонагреватель нецелесообразно.
Для получения воздуха с параметрами
точки
рекомендуется требуемый нагрев
воздуха от точки
до точки
осуществлять в кондиционерах-доводчиках
(фэнкойлах).
