1 Выбор источников тепло и холодоснабжения

1.1 Выбор источников теплоснабжения

В качестве источника теплоснабжения в большинстве случаев используется ТЭЦ с двухтрубной закрытой (для горячего водоснабжения (ГВС)) системой теплоснабжения [2]. В г. Брянск, как и большинстве регионов центра России, принят график качественного регулирования ( ) со срезкой графика при температуре 120 °С (для обеспечения работоспособности добавок, снижающих коррозию внутренней поверхности труб, и повышения срока службы пенополиуретановой тепловой изоляции) и «изломом» графика качественного регулирования (для обеспечения работы закрытой системы ГВС) при температуре в подающем трубопроводе .

Следует отметить, что как «излом», так и «срезка» температурного графика качественного регулирования параметров теплоносителя в подающем и обратном трубопроводе может привести к нарушению режима теплоснабжения и надежности работы воздухонагревателей, особенно при отрицательных температурах наружного воздуха. Это необходимо проверить при проектировании и выборе поверхностных воздухонагревателей.

Теплоснабжение поверхностных воздухонагревателей второй ступени допускается осуществлять от источника теплоснабжения с постоянными параметрами теплоносителя. Для этой цели возможно использование теплоносителя, подаваемого на горячее водоснабжение или осуществление теплоснабжение от источников с постоянной температурой горячей воды (например, автономных источников теплоснабжения) [2].

Необходимо иметь в виду, что при проектировании источников теплоснабжения СКВ применение графика качественного регулирования со «срезкой» в настоящее время не рекомендуется [2].

1.2 Холодоснабжение поверхностных охладителей и секций орошения

Для холодоснабжения поверхностных воздухоохладителей и секций орошения центральных СКВ следует применять охлажденную воду.

Необходимо выбирать холодильные машины «высокотемпературного» холода и исключать применение хладагентов, оказывающих отрицательное воздействие на озоновый слой Земли, вызывающих «парниковый» эффект и способных вызвать токсичное воздействие на воздух.

При холодильной нагрузке Q_со менее 150 кВт целесообразно применение децентрализованных (автономных) систем холодоснабжения.

2. Проектирование секций кондиционера

2.1 Проектирование воздухонагревателя первого подогрева

Расчет подогревателей ведется по методике, изложенной в [4].

2.1.1 Построение температурного графика

Источником теплоснабжения является сетевая вода с температурным графиком . Расчетные данные для построения графика принимаем по [2]. Они представлены в таблице 1.1.

Таблица 2.1 – Расчетные данные для построения температурного графика .

,	,	,
+8	46,7	32,3
+5	62,3	38,6
0	77,1	44,5
-5	91,7	49,8
-10	105,9	55,0
-15	120	59,8
-20	133,7	64,6
-26	150	70

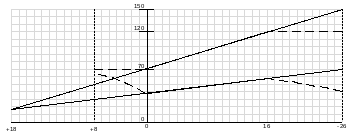

Рисунок 2.1 – Температурный график .

Вследствие того, что невозможно практически обеспечить параметры воды согласно температурному графику при , приходится делать «срезку» температуры теплоносителя на , сохраняя одинаковым перепад температур.
