Б. Выполняется в лаборатории.

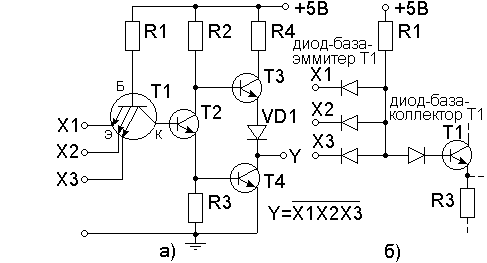

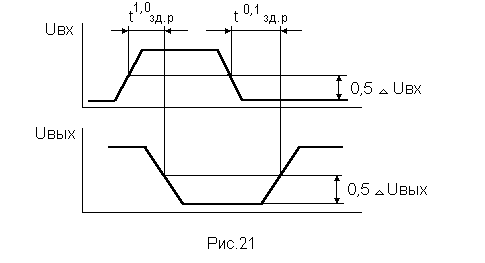

1. Определить значения U вых. = 1 устройства 3И-НЕ при различных комбинациях входных сигналов. Сравнить с таблицей истинности для этого устройства (табл.1).

Таблица 1

Номер Значение логической функции строки по Х1 Х2 Х3 для вариантов

порядку 1 2 3 4 5

1 0 0 0 1 0 1 0 1

2 1 0 0 0 1 1 1 0

3 0 1 0 0 0 0 0 0

4 1 1 0 0 0 1 1 0

5 0 0 1 1 1 1 0 1

6 1 0 1 0 1 0 1 0

7 0 1 1 0 0 0 0 1

8 1 1 1 1 0 1 0 1

2. Собрать логическую схему одного из вариантов сумматора по модулю 2 и экспериментально определить ее таблицу истинности.

3. Собрать логическую схему устройства, синтезированного по табл.1 и экспериментально определить ее таблицу истинности.

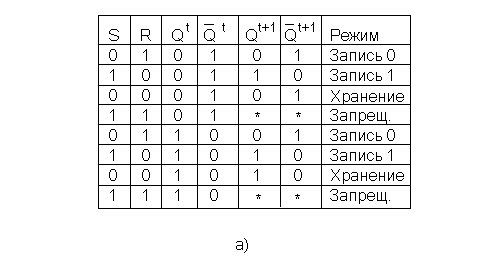

4. Собрать схему RS- триггера на двух элементах 2ИЛИ-НЕ. Экспериментально определить таблицу истинности.

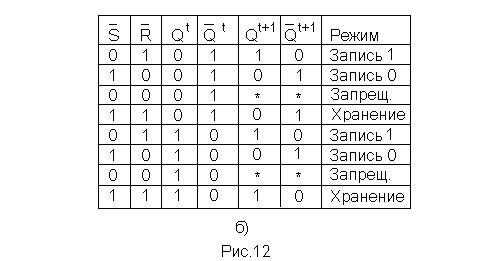

Собрать схему RS- триггера с инверсными входами на двух элементах 2И-НЕ. Экспериментально определить таблицу истинности.

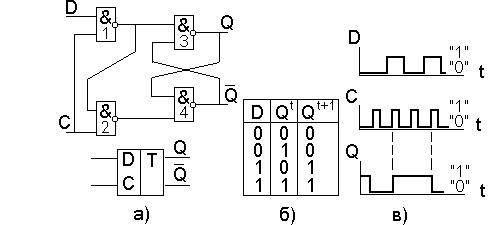

Собрать схему D- триггера. Экспериментально определить таблицу истинности.

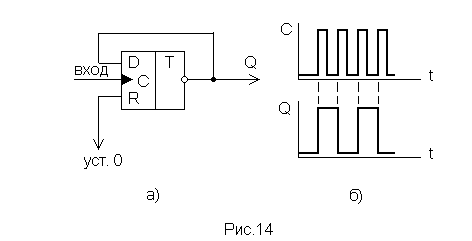

Собрать схему Т- триггера на базе RS- триггера. Экспериментально определить таблицу истинности.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РАБОТЫ

1. При проверке работоспособности логических устройств на их входы подают комбинации входных сигналов от шин “0” (“  “) и “1” (+ 5В) и от задатчика уровней.

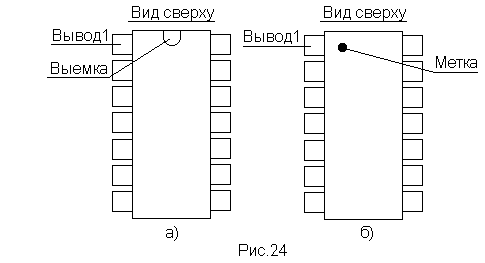

2. Выходное значение логических устройств определяют пробником, подключая его к соответствующему выводу микросхемы.

3. Проверку работоспособности триггеров определяют посредством кратковременной подачи сигналов “1” и “0” на входы R и S и контролируют его выходное значение.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Дайте определение понятиям : аналоговый сигнал, цифровой сигнал.

2. Какие уровни напряжений используются в цифровых схемах? Как перейти от цифровой схемы к логической ?

3. Какие логические элементы являются универсальными?

4. Какой уровень входных сигналов (высокий или низкий) является активным для элементов ИЛИ-НЕ и И-НЕ?

5. Что такое таблица истинности? Каким образом по таблице истинности определяют логическую функцию, соответствующую таблице?

6. Что такое дизъюнктивная форма записи логической функции?

7. Можно ли построить RS- триггер на элементах И, ИЛИ, ИЛИ-НЕ?

8. Какие величины нельзя подавать на RS- триггер с прямыми входами?

9. Какие величины нельзя подавать на RS- триггер с инверсными входами?

10. Что такое потенциальный и динамический (импульсный) входы?

11. Что такое асинхронный и тактируемый (синхронный) триггер?

12. Как работает Т- триггер со счетным входом? Какие устройства можно создать на его базе?

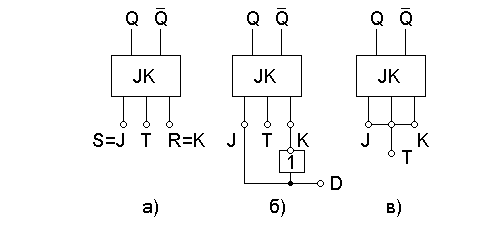

13. Что такое JK- триггер? Каким образом из JK- триггера получают RS-триггер, D-триггер, Т-триггер?

14. Как работает одноконтактный D-триггер, выполненный на базе асинхронного RS-триггера?

Литература

1. Микропроцессорные системы и микро ЭВМ в измерительной технике : Учебное пособие для ВУЗов / А.Г. Филиппов и др. - М.Энергоатомиздат, 1995г.- 368 с.

2. Янсен Й. Курс цифровой электронники : в 4- х томах.

3. Основы радиоэлектронники : учебное пособие / Ю.И. Волощенко и др. - М. : МАИ, 1993г. - 416 с.

X1

X2

Y = X1 X2

0

0

0

0

1

0

1

0

0

1

1

1

Рис.1

Рис.2

Рис.3

а) б) в)

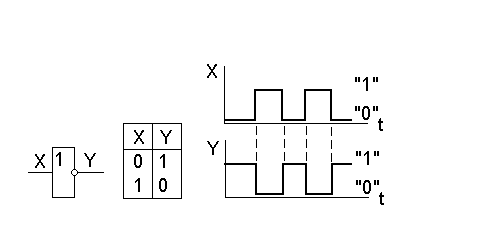

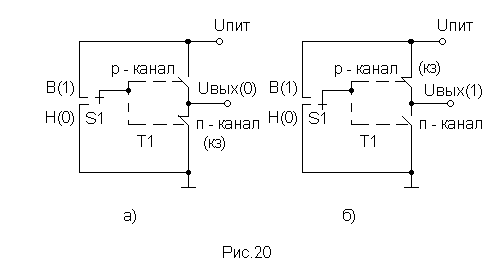

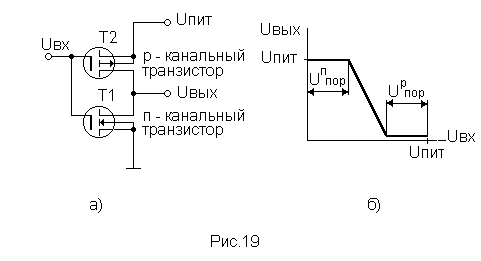

Рис.4. НЕ (инверсия)

а) б) в)

Рис.5. ИЛИ (логическое сложение - дизъюнкция)

а) б) в)

Рис.6. И (логическое умножение конъюнкция)

б) в) г)

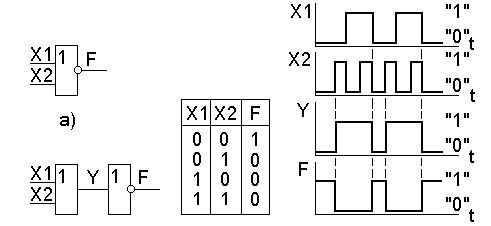

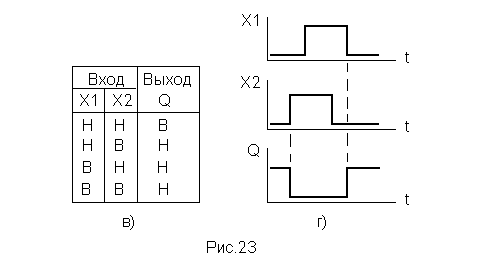

Рис.7. ИЛИ-НЕ

б) в) г)

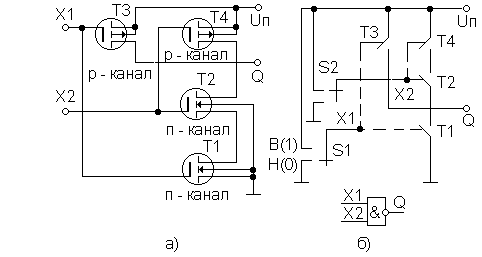

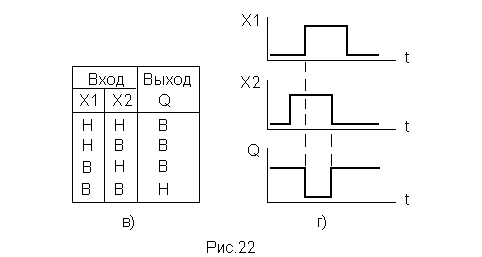

Рис.8. И-НЕ

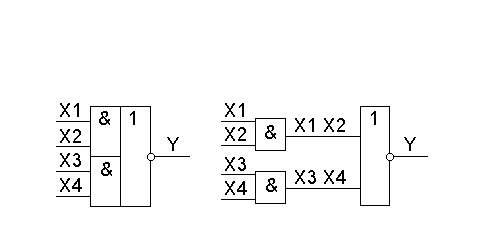

а)2-2И-2ИЛИ-НЕ б)

__ __

Y = X1 X2 + X3 X4

в)2-2И-2ИЛИ г)

Y = X1 + X2

д) е)

Рис.9

строка

Х1

Х2

Х3

Y

1

0

0

0

0

2

0

0

1

0

3

0

1

0

1

4

0

1

1

0

5

1

0

0

1

6

1

1

1

0

7

1

0

0

1

8

1

1

1

0

Рис.10

Рис.13

Рис.15

Рис.17

Рис.18
