Тема 1. Квантовая природа излучения
Цель работы: исследовать зависимость спектральной плотности энергетической светимости абсолютно черного тела от его абсолютной температуры; оценить постоянную Стефана – Больцмана и постоянную Вина.
Приборы и принадлежности: установка для изучения абсолютно черного тела ФПК – 11, линейка, калькулятор, карандаш, миллиметровая бумага.
Таблица заданий
Задание 1
λ = 600 нм и площадь излучения АЧТ – 0,68 см2
t,град.С |
50 |
100 |
150 |
200 |
250 |
300 |
Р,Вт |
4,2 |
7,4 |
12,4 |
19,4 |
29,0 |
41,8 |
Задание 2
λ = 600 нм и площадь излучения АЧТ – 68 см2
t,град.С |
49 |
101 |
152 |
205 |
245 |
290 |
Р,Вт |
4,0 |
7,6 |
14,0 |
21,0 |
28,0 |
39,0 |
Задание 3
λ = 600 нм и площадь излучения АЧТ – 0,68 см2
t,град.С |
47 |
103 |
145 |
205 |
253 |
302 |
Р,Вт |
3,8 |
7,9 |
12,0 |
20,1 |
31,0 |
43,0 |
Задание 4
λ = 600 нм и площадь излучения АЧТ – 0,68 см2
t,град.С |
48 |
100 |
150 |
200 |
245 |
295 |
Р,Вт |
3,9 |
7,5 |
13,0 |
19,5 |
28,0 |
40,0 |
Задание 5
λ = 620 нм и площадь излучения АЧТ – 66 см2
t,град.С |
40 |
50 |
60 |
70 |
80 |
90 |
Р,Вт |
4,0 |
5,4 |
8,8 |
16,1 |
23,0 |
31,8 |
Задание 6
λ = 620 нм и площадь излучения АЧТ – 6,6 см2
t,град.С |
60 |
120 |
180 |
240 |
300 |
350 |
Р,Вт |
4,4 |
7,8 |
12,8 |
20,0 |
31,0 |
42,0 |
Задание 7
λ = 620 нм и площадь излучения АЧТ – 68 см2
t,град.С |
50 |
100 |
150 |
200 |
250 |
300 |
Р,Вт |
4,2 |
7,4 |
12,4 |
19,4 |
29,0 |
41,8 |
Задание 8
λ = 600 нм и площадь излучения АЧТ – 0,7 см2
t,град.С |
50 |
100 |
150 |
200 |
250 |
300 |
Р,Вт |
4,2 |
7,4 |
12,4 |
19,4 |
29,0 |
41,8 |
Задание 9
λ = 620 нм и площадь излучения АЧТ – 70 см2
t,град.С |
49 |
101 |
152 |
205 |
245 |
290 |
Р,Вт |
4,0 |
7,6 |
14,0 |
21,0 |
28,0 |
39,0 |
Задание 10
λ = 600 нм и площадь излучения АЧТ – 68 см2
t,град.С |
48 |
96 |
140 |
190 |
230 |
280 |
Р,Вт |
3,9 |
7,5 |
13,0 |
19,5 |
28,0 |
40,0 |
Теоретическая часть готовится самостоятельно обучающимся [5, с.22].
Экспериментальная часть
1. Описание экспериментальной установки
Лабораторная установка (рис. 1) состоит из объекта исследования (печи) (1), устройства измерительного (2) и термостолбика (3), устанавливаемых на лабораторном столе и соединяемых между собой кабелями.
Объект исследования представляет собой модель абсолютно черного тела и выполнен как закрытая термоизолированная электропечь с отверстием на передней стенке. В его состав входят устройство нагревательное, встроенное в теплозащитный корпус, термопара для измерения температуры внутри печи контактным способом, регулируемый источник питания, предназначенный для разогревания печи до температуры 800 оС и регулирования скорости нагрева, и вентиляторы для охлаждения печи.

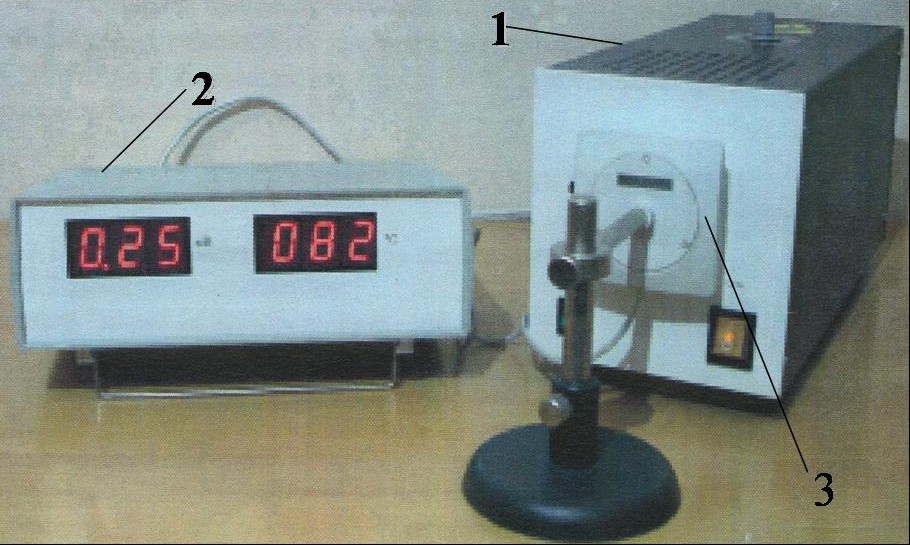

Рис. 1. Общий вид экспериментальной установки ФПК – 11
На передней панели объекта исследования размещены: отверстие для выхода излучения печи; выключатель «СЕТЬ» – предназначен для включения питания печи; выключатель «ВЕНТ» – предназначен для включения питания вентиляторов при охлаждении печи.
На верхней крышке расположена ручка регулировки скорости нагрева печи. Шкала, приведенная на верхней крышке, указана в условных единицах скорости нагрева. Положению ручки «MIN» соответствует почти нулевая скорость нагрева печи, а положению «MAX» соответствует максимальная скорость нагрева и, соответственно, максимальная температура нагрева печи.
В состав устройства измерительного (2) входят аналого-цифровые преобразователи с индикацией и нормирующими усилителями для измерения и индикации температуры печи и термо-ЭДС термостолбика. В состав устройства измерительного входят также источники питания для питания как самого устройства, так и объекта исследования.
На передней панели устройства измерительного размещены следующие органы управления и индикации: индикатор «мВ» – предназначен для индикации напряжения термо-ЭДС термостолбика; индикатор «о С » – предназначен для индикации температуры в печи.
Термостолбик представляет собой датчик потока излучения (мощности излучения) и имеет кабель для подключения его к устройству измерительному. С помощью стойки термостолбик устанавливается на штативе. В качестве термочувствительного элемента применяется батарея хромель-копелевых термопар. В термостолбик также встроен нагревательный элемент, который предназначен для калибровки термостолбика в единицах лучистого потока.
Принцип действия установки основан на лабораторном исследовании модели абсолютно черного тела (печи) методом измерения температуры контактным и оптическим способами. С помощью термопары контактным способом измеряется температура в печи, а с помощью термостолбика измеряется приращение потока излучения, выходящего из печи. Калибровочная характеристика термостолбика приведена на рис. 2.
Рис. 2. Калибровочная характеристика термостолбика
Схематическое изображение соединения устройств в установке ФПК – 11 представлено на рис. 3.
Для проведения эксперимента по данным табл.1 постройте график зависимости мощности излучения Р от напряжения на термостолбике UТС.
Таблица 1
UТС, мВ |
0,01 |
0,03 |
0,06 |
0,11 |
0,17 |
0,23 |
0,32 |
0,42 |
Р, 10-4, Вт |
2,4 |
9,5 |
21,4 |
37,8 |
59,1 |
84,7 |
118,0 |
152,0 |
2. Порядок выполнения расчетно-графической работы
1. Заполняя таблицу экспериментальных данных включаем индивидуальные данные и данные задания: температуру Т печи, мощность P, площадь излучения АЧТ S. Запишите показания в табл. 2.
Таблица 2
№ опыта |
t, оС |
T, оК |
T4, оК4 |
Р, Вт |
S, м2 |
Re, Вт/м2 |
σ, Вт/(м2·К4) |
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
3. Используя данные
зависимости P(UTC),
постройте график зависимости:
и
,
где
.
4. По графику
определите постоянную Стефана –
Больцмана σ
.
Оцените погрешность метода.
5. Оценить постоянную
Вина:
.
Оцените погрешность метода.
6. Сделайте выводы по проделанной работе.
