2.2. Détermination de la masse volumique (la densité commune).
La masse volumique est la masse de l’unité de volume d’un matériau à l’état naturel.
Pour déterminer la masse volumique on calcule le volume V du matériau d’après les dimensions extérieures de l’échantillon ou bien d’apres le volume d’eau déplacé par cet échantillon.
La masse volumique s’exprime par la formule suivante, g/cm3 ,kg/cm3 :
Ρo = m / V (5)
2.2.1. L’échantillon de forme géométrique.
Equipement et matériaux: etuve de séchage, balance technique, cylindre gradué, bain – marie, chamotte ou pierre, eau potable.
6
Fig. 3. Marteau de Kachkarov. 1 – tête; 2 –corps; 3 – godet; 4 – bille; 5 – barre d’étalone; 6 – ressort.
Réalisation du travail:
Placer l’éprouvette sur la base dure.
Mettre la barre dans le marteau.
Fraper quelque fois (5-6) la surface l’éprouvette par le marteau (la distance entre des copies doit être plus que 20 mm).
Mesurer les diametres de copies sur la surface de l’éprouvette et sur la barre avec le règle special.
Calculer le rapport du copie de béton et d’étalone.
Déterminer la résistance mécanique à l’aide de la courbe d’étalonnage (fig. 4).
Inscrire les résultats dans le tableau 11.

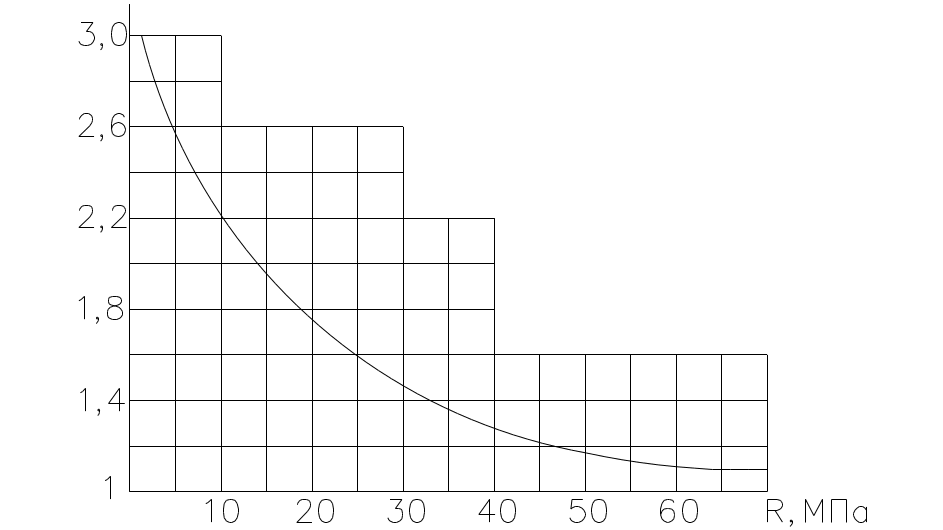

Fig. 1.6. Courbe d’étalonnage.
3.3.2. Détermination de la résistance mécanique par les méthodes physiques de contrôle non destructif.
Equipement et matériaux: appareil “Beton – 3M”, éprouvettes en béton (10*10*10 cm).
15
1.Propriétés essentielles des matériaux de construction.
Au cours de leur existence les matériaux de construction peuvent être soumis à un ensemble d’actions susceptibles de les alterer ou même de les détruire completement. Ces actions sont d’ordre physiques ou chimiques. C’est pour cela que leur emploi est entrainement conditionné par les propriétés de ces matériaux dont l’évaluation correcte permet l’obtention des matériaux de construction relativement solides et durables. En fonction de l’influence du paramètre commun extérieur, ces propriétés peuvent être reunies en quatre groupes différents:
1) dans ce groupe on distingue les propriétés physiques comme la
masse spécifique (masse veritable), la masse volumique, la
densité et la porosité. En fonction de ces propriétés dependent
d’autres assez importantes citées ci-dessous;
2) dans ce groupe sont rassemblées les propriétés caracterisées par
l’action de l’eau et des températures inférieures à zero degré de
Celsius comme la capacité d’absorption d’eau, l’hydroscopicité,
la restitution d’eau, l’impérmeabilité à l’air, la perméabilité à
l’eau, la résistance au gel, etc.;
3) dans ce groupe on distingue les propriétés mécaniques comme
la résistance mécanique, la dureté, la résistance au choc,
l’élasticité, la plasticité, etc.;
4) dans ce groupe sont reunies les propriétés caractérisées par
l’influence de la chaleur comme la conductibilité thermique, la
chaleur spécifique, la refractairité, la stabilité thermique, etc.
La masse spécifique (la densité réelle) d’un matériau est la masse de ce matériau par unité de volume sans tenir compte des pores, des vides et des capillaires. Elle est désignée par ρ.
La masse volumique (la densité commune) d’un matériau est la masse de ce matériau par unité de volume, vides y compris. Elle est désignée par ρo.
La densité (compasité) d’un matériau est le degré de remplissage de son volume par la matière solide. Elle est désignée par d.
La porosité d’un matériau est le pourcentage des vides en volume de ce matériau. On distingue la porosité commune Pc, la porosité ouverte ou apparente Po et la porosité fermée Pf.
Pc = (1 – ρo/ρ)* 100 % (1)
La porosité ouverte est le pourcentagen volume du vide occupé par les pores, les capillaires et les vides communiqué avec l’atmosphère.
La porosité fermée d’un matériau est la différence entre la porosité commune et la porosité ouverte de même matériau :
Pf=Pc-Po (2)
L’absorption d’eau est la capacité d’un matériau d’absorber et de retenir l’eau. Elle est égale à la différence de la masse de l’échantillon saturé d’eau et de la
4
Inscrire les résultats dans le tableau 11.

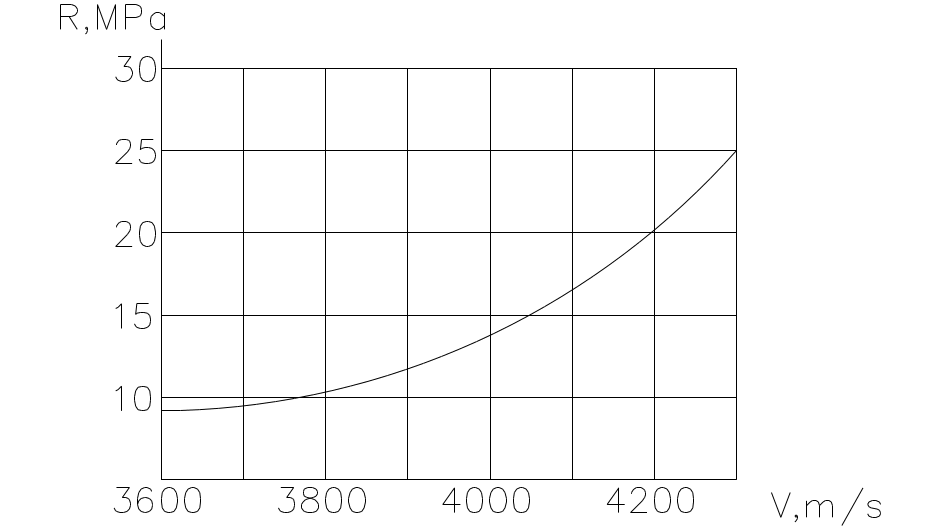

Fig. 1.8. Courbe d’étalonnage Rc=f(V)
Tableau 11
Résultats des experiences
-
№ d’épr
P,
KN
F,
cm2
Rc,
MPa
Db,
mm
De,
Mm
Db/De
Rc, MPa
L,
mm
t,
sec
V,
m/s
Rc,
MPa
