7.4. Token Bus

Стандарт IEEE 802.4 описывает свойства сетей, известных под названием маркерная шина (Token Bus). Такие сети также используют маркерный метод доступа к разделяемой среде. Вместо передачи маркера от станции к станции по кругу, как это происходит в сетях Token Ring, что обусловлено топологией построения сети, в сетях Token Bus маркер передается от «старшей» станции к «младшей». Старшинство подключенных к сети станций обычно определяется на основе их адреса. Маркер движется в направлении убывания адресов. Передача маркера происходит до тех пор, пока он не достигнет младшей станции, после этого он возвращается обратно первой станции (рис. 1.14).

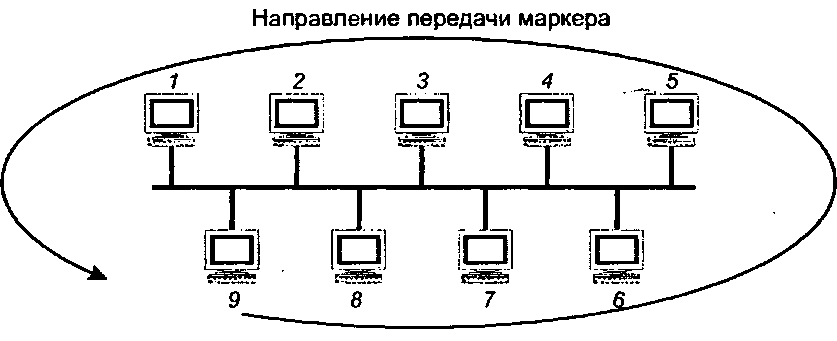

Рис. 1.14. Передача маркера в сетях Token Bus

Сеть Token Bus способна обеспечить пропускную способность до 10 Мбит/с (табл. 1.2).

Таблица 1.2. Характеристики спецификаций, использующих маркерный метод доступа к среде передачи данных

Характеристики	Спецификации
	Token Ring	FDDI	Token Bus
Скорость передачи данных, Мбит/с	4 или 16	100	10
Тип кабеля	STP 1. UTP3, UTP 6, оптоволокно	Оптоволокно, UTP 5	Коаксиал
Максимальное число узлов в сети	260 для STP. 72 для UTP	500	255
Максимальная длина сегмента, м	100	2000 для много- мод. оптоволокна, 40 000 для одно- мод. оптоволокна, 100 для UTP 5	610
Топология	Звезда/кольцо	Двойное кольцо	Общая шина, звезда, дерево
Диаметр сети, км	4	100	6

С точки зрения структуры сети Token Bus имеют физическую топологию «общая шина», а логическую — «кольцо».

8. Среднескоростные и высокоскоростные стандарты построения локальных сетей ( от 100 Мбит/с);

8.1. Fast Ethernet

По мере развития компьютерных технологий и появления новых более мощных машин, скорость 10—14 Мбит/с перестала быть достаточной для нормальной работы сетей, которые просто не справлялись с возросшими нагрузками на каналы связи. Поэтому в 1995 г. были утверждены новые стандарты — IEEE 802.3u и 802.12, которые позволяли реализовывать взаимодействие компьютеров через сеть на скорости 100 Мбит/с.

IEEE 802.3u основан на технологии Fast Ethernet, которую разработала группа производителей сетевого оборудования, в ее состав входили такие компании, как 3Com и SynOptics. Этот стандарт стал дополнением к уже существовавшему стандарту IEEE 802.3.

Разработчики отказались от использования в качестве физической среды передачи данных коаксиального кабеля, полностью перейдя на витую пару и оптоволокно, которые позволяют поддерживать требуемые скорости соединений, и при этом являются более удобным и экономичным решением (табл. 1.3).

Как и стандарт IEEE 802.3, описывающий технологию Интернет, новый стандарт установил спецификации для различных сред передачи данных.

100Base-TX использует для передачи данных кабель на основе неэкранированной витой пары пятой категории или экранированной витой пары первой категории. Максимальная длина сегмента при этом составляет 100 м.

Стандарт 100Base-T4, как и в технологии Ethernet, предполагает использование кабеля на основе неэкранированных витых пар третьей категории. Но для возможности увеличить скорость до 100 Мбит/с здесь используются все четыре пары, вместо двух, как это было раньше. При этом одна витая пара используется для прослушивания несущей частоты и обнаружения коллизий, а оставшиеся три пары — для передачи данных. Скорость передачи данных каждой из пар составляет 33 Мбит/с, что суммарно и дает скорость в 100 Мбит/с.

Таблица 1.3. Характеристики спецификаций технологии Ethernet и lOOVG-AnyLAN

Характеристики	Спецификации
	100Base-TX	100Base-T4	100Base-FX	100VG-AnyLAN
Тип кабеля	UTP 5, STP 1	UTP3	Многомодовое оптоволокно	UTP3, UTP4, UTP 5, STP 1, оптоволокно
Метод доступа	CSMA/CD	CSMA/CD	CSMA/CD	Demand Priority
Максимальное число узлов в сети	1024	1024	1024	1024
Максимальная длина сегмента, м	100	100	2000 при полнодуплексной передаче, 412 при полудуплексной передаче	225
Топология	Звезда	Звезда	Звезда	Звезда
Диаметр сети, м	205	205	-	1100

Так же как и в технологии 100Base-TX, длина сегмента не должна превышать 100 м. 100Base-FX имеет много общего со спецификацией 100Base-TX, по сути, это его реализация для многомодового оптоволоконного кабеля, который и используется в качестве физической среды передачи данных. Максимальная длина сегмента для Fast Ethernet, построенного на этой технологии, зависит от режима передачи.

Одновременная передача данных в обоих направлениях называется полнодуплексной передачей, а соответственный режим передачи — полнодуплексным. В этом случае длина сегмента не должна превышать 2 км.

Режим, при котором обмен данными осуществляется путем чередования приема и передачи, называется полудуплексным. Длина отрезка кабеля, соединяющего узлы сети, при этом не должна быть больше 412 м.
