2.2 Послеаварийный режим трехфазного кз

В результате срабатывания защиты одна из цепей ЛЭП отключается и вся электроэнергия от генератора Г1 в послеаварийном режиме поступает к нагрузке по одной цепи (рисунок 26)

Рисунок 26 – Схема замещения послеаварийного режима трехфазного КЗ

Произведем расчет схемы замещения.

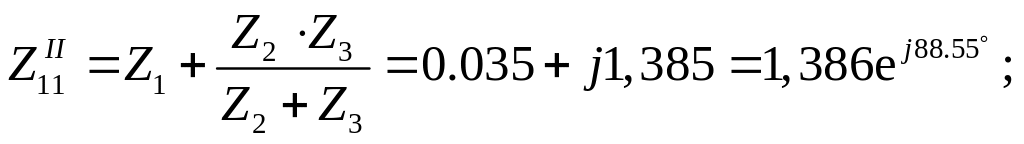

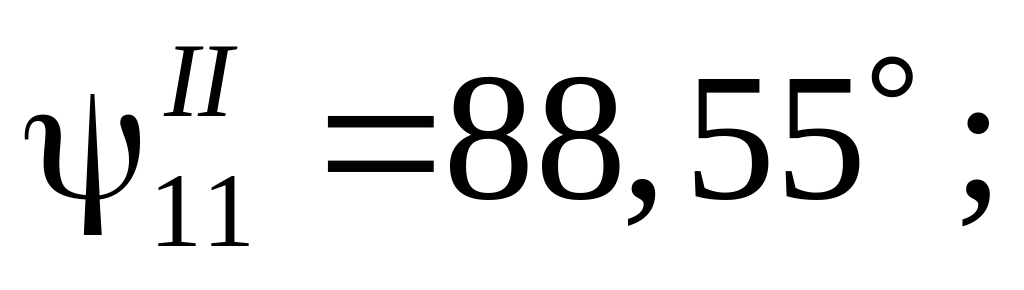

Определим собственные и взаимные сопротивления.

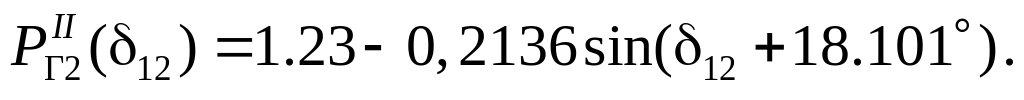

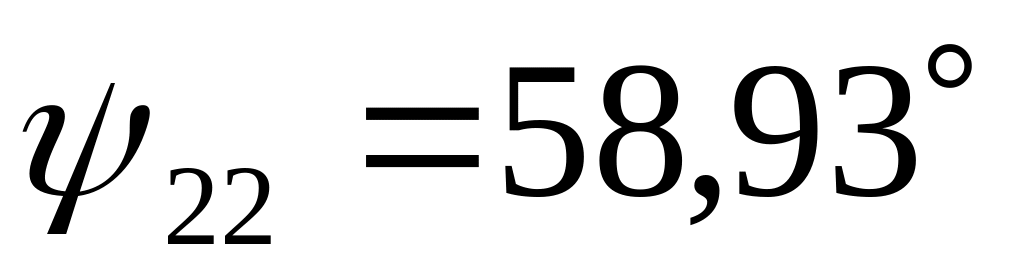

Мощности генераторов в послеаварийном режиме

Взаимное ускорение генераторов в послеаварийном режиме

Последнюю зависимость представим в виде графика (рисунок 27), на котором также отметим взаимное ускорение генераторов в аварийном режиме (прямая линия).

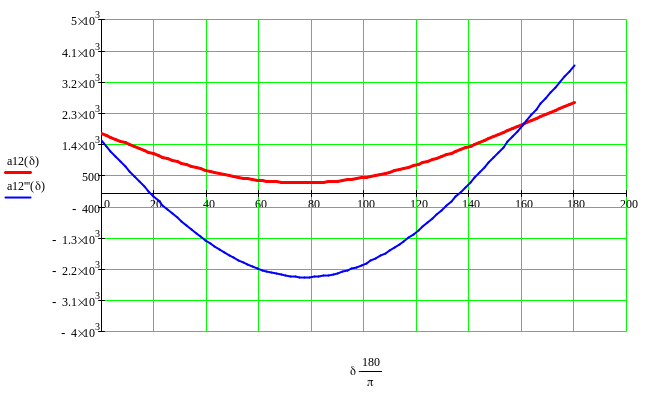

Рисунок 27 – График зависимости взаимного ускорения генераторов

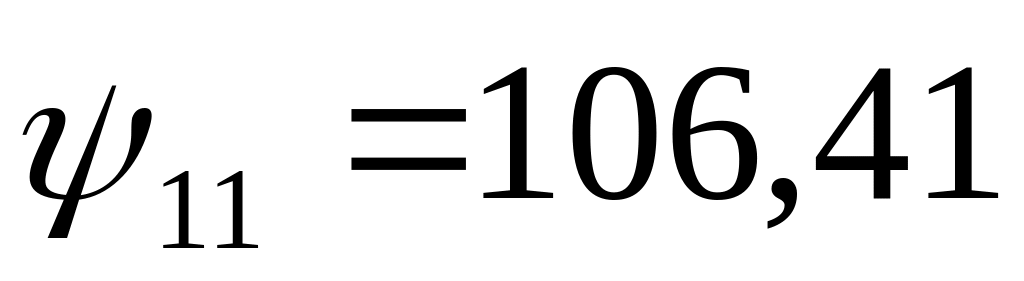

Из графика видно, что критический угол (а=0) составляет

136,58

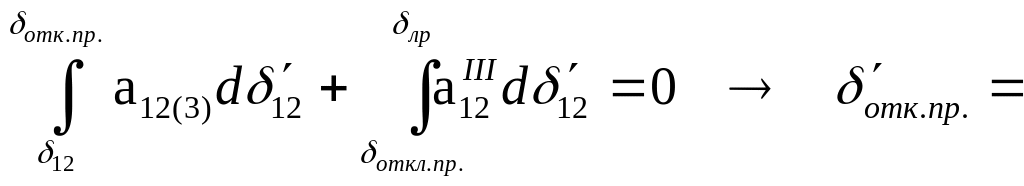

По методу площадей найдем предельный угол отключения

65,12

Предельное время отключения короткого замыкания

2.2 ДВУХФАЗНОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

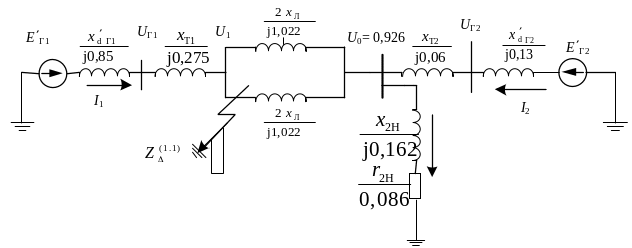

Рисунок 28 – Схема замещения для аварийного режима (2- фазное КЗ)

2.2.1.ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ СХЕМЫ ОБРАТНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ

Сопротивление обратной последовательности генератора Г1 нам известно.

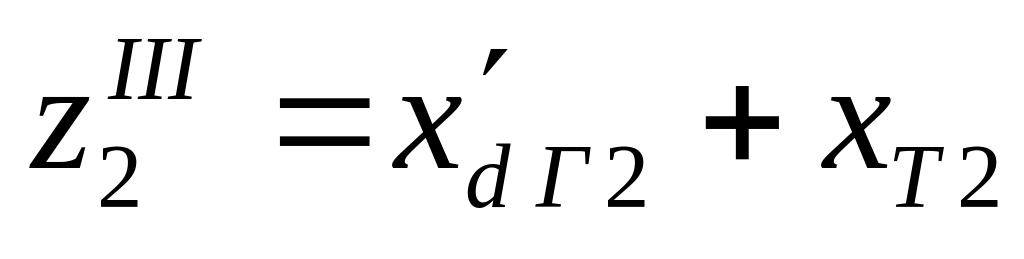

Сопротивление обратной последовательности генератора Г2 приведем к базисным условиям:

Для трансформаторов и линии электропередачи сопротивление обратной последовательности равно сопротивлению прямой последовательности, т.е.:

Величина сопротивления обобщенной нагрузки, выраженная в относительных единицах при полной рабочей мощности нагрузки и среднем номинальном напряжении той ступени, где она подключена, приведенная к базисным условиям составляет:

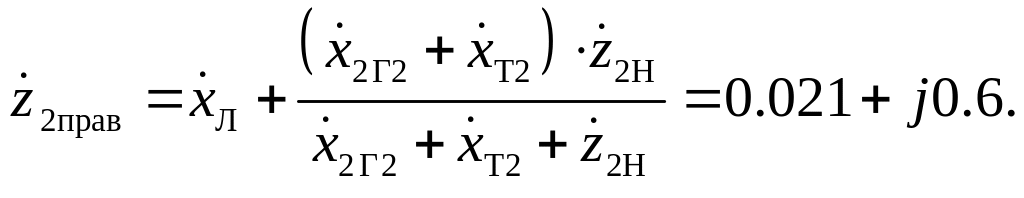

Определим результирующее сопротивление обратной последовательности относительно точки КЗ. Для этого сначала подсчитаем сопротивление цепи слева от точки КЗ:

Теперь подсчитаем сопротивление цепи справа от точки КЗ:

Правая и левая цепь соединены относительно точки КЗ параллельно, поэтому результирующее сопротивление обратной последовательности будет равно:

2.2.2 ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ СХЕМЫ НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ

Рисунок 29 – Схема замещения нулевой последовательности

Сопротивление нагрузки в схеме замещения нулевой последовательности, приведенное к базисным условиям, задано в условиях задачи:

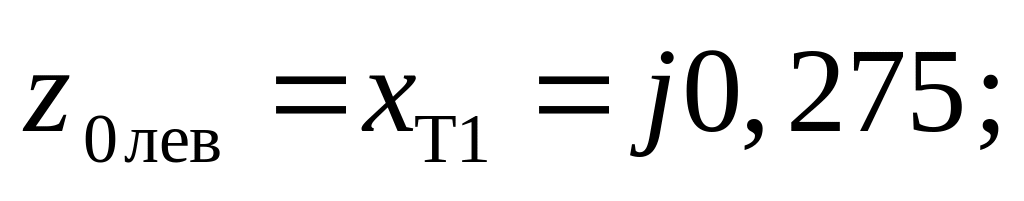

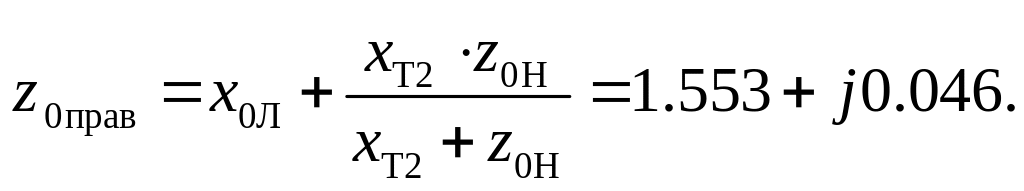

Определим результирующее сопротивление нулевой последовательности относительно точки КЗ по аналогии с предыдущим расчетом:

Правая и левая цепь соединены относительно точки КЗ параллельно, поэтому результирующее сопротивление нулевой последовательности равно:

2.2.3 ПОСТРОЕНИЕ РАСЧЕТНОЙ СХЕМЫ ЗАМЕЩЕНИЯ ПРИ ДВУХФАЗНОМ КЗ НА ЗЕМЛЮ

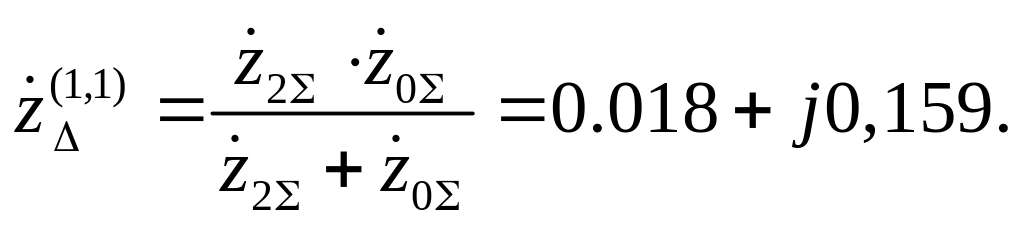

Определим добавочное сопротивление для двухфазного КЗ на землю

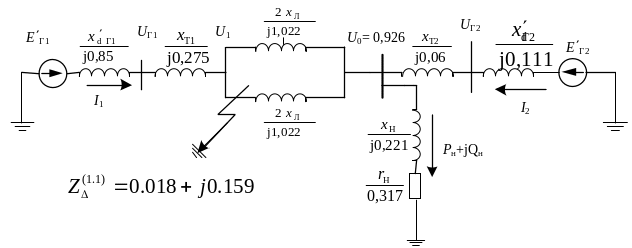

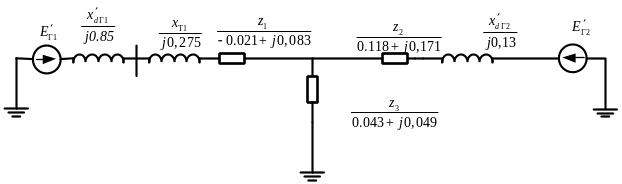

Рисунок 30 – Схема замещения при двухфазном КЗ на землю

Произведем преобразование схемы, заменив треугольник, состоящий из сопротивлений ЛЭП , и на звезду (рисунок 31).

Рисунок 31 – Преобразование треугольника в звезду

Рассчитаем сопротивления лучей звезды:

Преобразуем схему в Т-образный четырехполюсник (рисунок 32):

Рисунок 32 – Преобразование схемы в Т-образный четырехполюсник

Сопротивления сторон четырехполюсника равны:

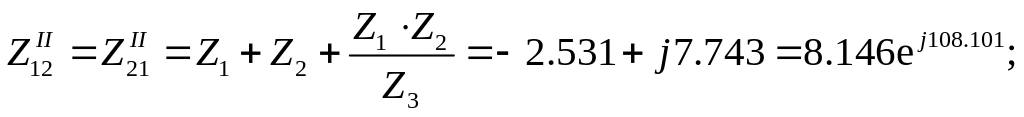

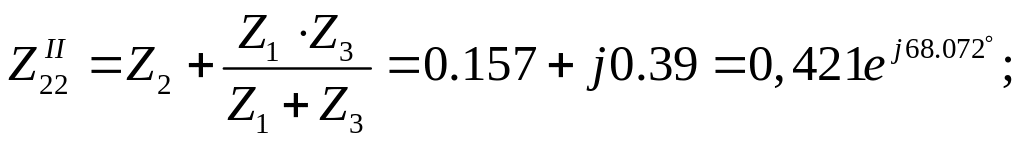

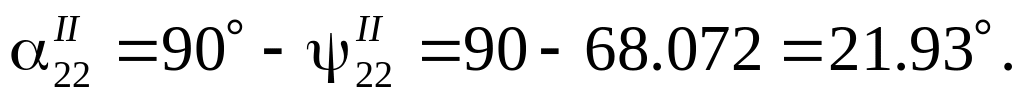

Определим собственные и взаимные сопротивления в аварийном режиме двухфазного КЗ на землю:

;

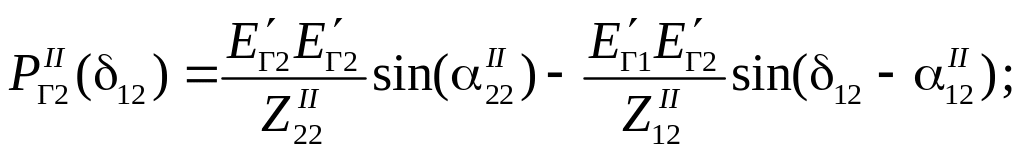

Определим передаваемые мощности от каждого генератора в аварийном режиме

Определим взаимное ускорение роторов генераторов в аварийном режиме

Рисунок 33 – график зависимости взаимного ускорения генераторов при двухфазном КЗ на землю
