Выбор и разработка принципиальной схемы

Выбор и разработка принципиальной схемы (ПС) зависит от того какие задачи должно выполнять устройство. Так например не обязательно использовать микроконтроллер при желании помигать светодиодом , это успешно выполняет и простейший мультивибратор. Немаловажно еще учесть и стоимость элементов и их наличие в магазинах. Определившись с назначением устройства стоит поискать возможные варианты схем в интернете, ведь наверняка найдется не мало различных решений данного вопроса и приступить к его реализации.

В нашем случае выбор пал на схему термостата для нагревателя или же холодильной установки. Принципиальная схема которого показана на Рис.1. ПС выполнена на основе широко распространенных элементах: МК ATtiny2313, термодатчикDS18B20 и четырехразрядный семисегментный светодиодный индикатор(с общим анодом ОА или общим катодом ОК).

Рассмотрим принцип работы устройства согласно ПС.

Питание электронной части осуществляется напряжением 5В, сфморованое стабилизатором напряжения78L05. Частотные колебания питания фильтруют конденсаторы С1-С4.

Сигнал, сформированный цифровым однопроводным термодатчиком DS18B20, поступает на 11 вывод МК где согласно программе обрабатывается и выводится на индикатор. Большая часть портов МК отведены на управление динамической развёрткой индикатора. В каждый момент времени на индикаторе отображается только один регистр(1й, 2й, 3й или4й… циклично).Каждый регистр отображает какой-то символ(цифру), сформированный комбинацией «горящих» сегментов (a, b, c, d, e, f, g, и h). В следующий момент времени отображается следующий разряд со своей комбинацией сегментов. И так до пройдя все регистры. Этот процесс происходит циклично и настолько быстро ,что благодаря инерционному свойству зрения человек видит все регистры одновременно.

Все сегменты – аноды(Катоды) индикатора (a, b, c, d, e, f, g, и h)запараллелены и выведены на корпус. Катоды(или Аноды) каждого регистраобеденены в Общие Катоды(1й, 2й, 3й и 4й) и так же выведены на корпут.

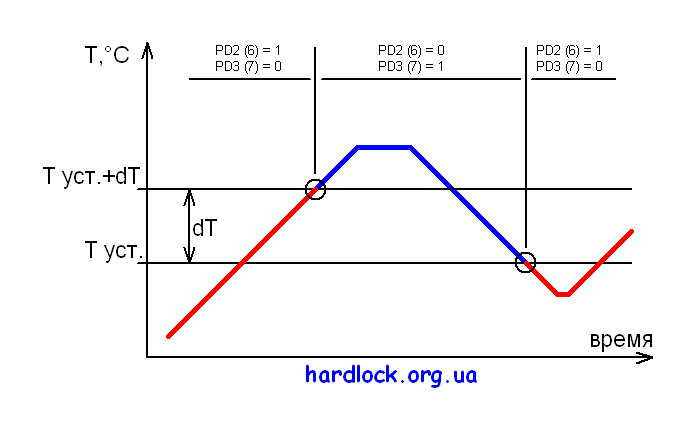

МК, согласно программе описывемой диаграммой на Рис. 2, осуществляет управление нагрузкой через токовый ключVT1 и реле К1.Кнопками "+" и "-" выставляется нижний порог температуры, перемычка ставится в зависимости от того чем управляет термостат.

Рис. 1

Рис.2

Перечень элементов.

Прежде чем приступить к изготовлению устройства желательно определится с перечнем элементов. Перечень дает наглядный список того, что надо приобрести в магазине радиодеталей, в котором должна содержаться информация о позиции элементов, названии, количестве и краткого пояснения(Примечание).

Перечень элементов должен быть и в отчете по практике. И оформлен как этого требует ГОСТ. Как Вы делали на занятиях по ИГ, а для себя можно и подобном виде.

№	Наименование	Кол-во	Примечание
	Микросхемы
1	DS18B20	1
2	ATtiny2313	1
3	78L05	1
4	Транзистор KT817	1
5	Конденсаторы	2	SMD 1206 (0805)
	0.1 мкФ * 50В
6	10 мкФ * 16В	2	электролит
7	Стабилитрон 5.1v	2
8	Кнопки на плату	2
9	Резисторы	10	SMD 1206 (0805)
	470 Ом
10	100 Ом	1
11	4.7 КОм	1
12	Индикатор led 4-х разрядный семисегментный (8-8-8-8)	1
13	Стеклотекстолит Односторонний		50*100 мм
14	Перекись ВОДОРОДА		100 мл
15	Лимонная кислота		30 гр.
16	Сверло 0.8 мм	1
17	Нождачная бумага	1
18	Растворитель 646	1	0,5л
19	Вата	1

После того ка заполучили элементы, необходимо определиться с габаритными особенностями каждой детали. Для этого нужноизмерить деталь штангенциркулем или же поискать документацию в литературе(интернет). И только после этого приступать к следующему этапу.
