  1. Разработка и анализ вариантов технологической системы для альтернативных вариантов ртп

7.1. Количество основного технологического оборудования:

Характеристики

Расчетная формула

Вариант РТК

N1прокат(,РТК )

N2(литье, ПАЛ)

Количество осн.обор

Mj=

M=

1+9+9+9+1+1+1+9=40

1+2+2+1+1+6+1+6=20

Кол-во вспом оборуд

исходя из Mj и M

  1. Тележка ручная

  2. “НЦТМ-03”-31

  3. Вибробункер(ПОУ)

  4. Тара

  5. Склад

  1. Конвейер

Кол во рабочих, чел

R=(M/Kмн)*Kсм

(31/2)*2=40

(20/2)*3=30

Площадь, кВ.м

S=M*Sрм

40*50=2000

20*60=1200

Кап.затр, тыс.$

K=M*Црм

40*100=4000

20*500=10000

Зарплата, тыс.$

C=R*Фзп

40*5=200

30*5=150

Год.привед.затраты, тыс$

Зпр=(C+Sзаг*N)+K*0.15

(200+0,006*60000)+3100*0,15=1025

(150+0,016*60000)+7000*0,15=2160

Производительн-ть труда, тыс.шт/чел

PТр=N/R

60000/40=1500

60000/30=2000

Производительн-ть оборуд, тыс.шт/ед.

Pоб=N/M

1500

60000/20=3000

Структурная надежность

Табл19

0.99

0.83

К-т прост.в очер.к тр

С27-38

-

2%

К-загрузки оборудования

Kз=Мрасчприн

36.4/40=0.91

16.74/20=0,83

К-т использов.оборуд.

Kио=

49.83*60000/(4000*40*60)=0,31

31.59*60000/(6000*40*60)=0,13

Длит.пр.цикла дет.,ч

Тц=

62.36/0,2/60=5.2

49.03/0,4/60=2.04

Годовой экон.эффект, тыс$

Эг=Зпр2-Зпр1

1135

-

Срок окуп.доп. К, лет

Т=(К1-К2)/(С2-С1)

-

-

7.2 Разработка компоновки участка для обоих вариантов структуры

Компоновка для обоих вариантов представлена на рисунках 7.1 и 7.2 соответственно.

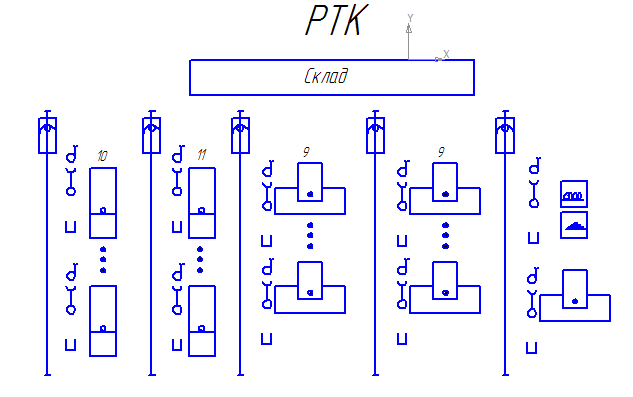

Рисунок 7.1 Структура РТК

Рисунок 7.2 Структура ПАЛ

7.3Расчёт структурной надежности выбранных технологических систем

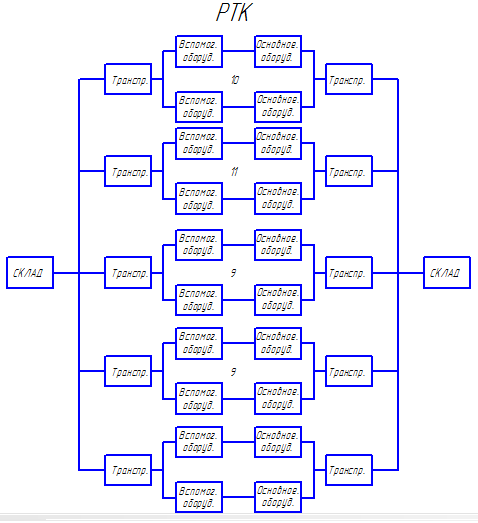

Схема структурной надежности для РТК представлена на рисунке 7.3:

Рисунок 7.3 Схема структурной надежности РТК

Для подобного соединения блоков надежность определяется по формуле:

где – надежность каждой ветки схемы.

= = 0.95

P=0.99

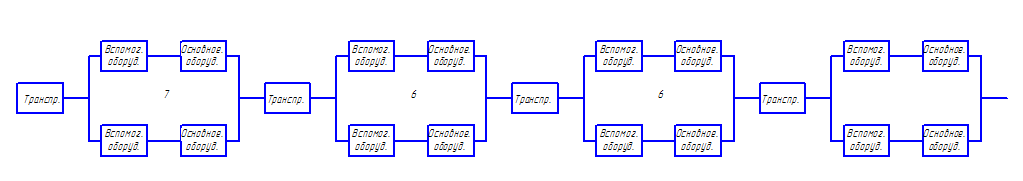

Схема структурной надежности для ПАЛ представлена на рисунке 7.4:

Рисунок 7.3 Схема структурной надежности ПАЛ

Для подобного соединения блоков надежность определяется по формуле:

где – надежность каждой ветки схемы.

= = 0.96

P=0.83

8.Выбор проектного варианта ртп и технологической системы

Для выбора проектного варианта РТП и технологической системы воспользуемся методом экспертных оценок. Примем пятибалльную систему оценки:

0 – очень плохо;

1 – плохо;

2 – удовлетворительно;

3 – хорошо;

4 – отлично.

Все расчёты произведены и занесены в таблицы 8.1, 8.2, 8.3

Выбор будем производить по следующим критериям:

Таблица 8.1 – Критерии выбора системы

Критерий

РТК

ПАЛ

1. Приведенные затраты (Зпр)

3

1

2. Количество станков (М)

2

4

3. Количество основных рабочих-операторов (R)

2

4

4. Занимаемая площадь (S)

2

3

5. К-т использования оборудования по Топ (Кио)

3

3

6. Длительность производственного цикла (Тц)

2

4

7. Структурная надежность (Р)

4

3

8. Вероятность простоя узла

1

1

9. Безопасность труда

2

3

10. Соответствие особенностям конкретного предприятия по заданию

1

1

Заполним таблицу важности критериев:

Таблица 8.2 – Таблица весовых коэффициентов

1РТК

2

3

4

5

6

7

8

9

10

Σ

1ПАЛ

х

2

2

2

2

2

2

2

0

1

15

2

2

х

0

2

1

0

0

1

0

1

7

3

2

0

х

0

0

0

0

2

0

1

5

4

2

2

0

х

0

0

0

0

0

1

5

5

2

1

0

0

х

2

0

2

0

1

8

6

2

0

0

0

2

х

0

2

0

1

7

7

2

0

.0

0

0

0

х

2

0

1

5

8

2

1

2

0

2

2

2

х

0

1

12

9

0

0

0

0

0

0

0

0

х

1

1

10

1

1

1

1

1

1

1

1

0

х

8

Приведенные оценки систем в нашем случае равны:

Таблица 8.3 – Таблица приведенных оценок систем

Коэф-т

15

7

5

5

8

7

5

12

1

8

РТК

3

2

2

2

3

2

4

1

2

1

159

ПАЛ

1

4

4

3

3

4

3

1

3

1

188

Исходя из таблицы видно, что использование ПАЛ по отношению к лучше. Процентное соотношение:100 к 84
