Закрепление операций за рабочими местами

Номер рабочего места	Номер опе­рации, зак­репленной за рабочим местом	Условное обозначе­ние сбо­рочной единицы	Суммарная продолжи­тельность операцион­ного цикла, ч	Пропускная способ­ность рабо­чего места за Rпр=48 ч.	Коэффи­циент заг­рузки ра­бочего ме- ста
4 3 2 1	9, 10, 11 6, 7, 8 4, 5 1, 2, 3	А АА, АБ АБ АВ, АВ1, АВ2	48 48 48 48	48 48 48 48	1 1 1 1

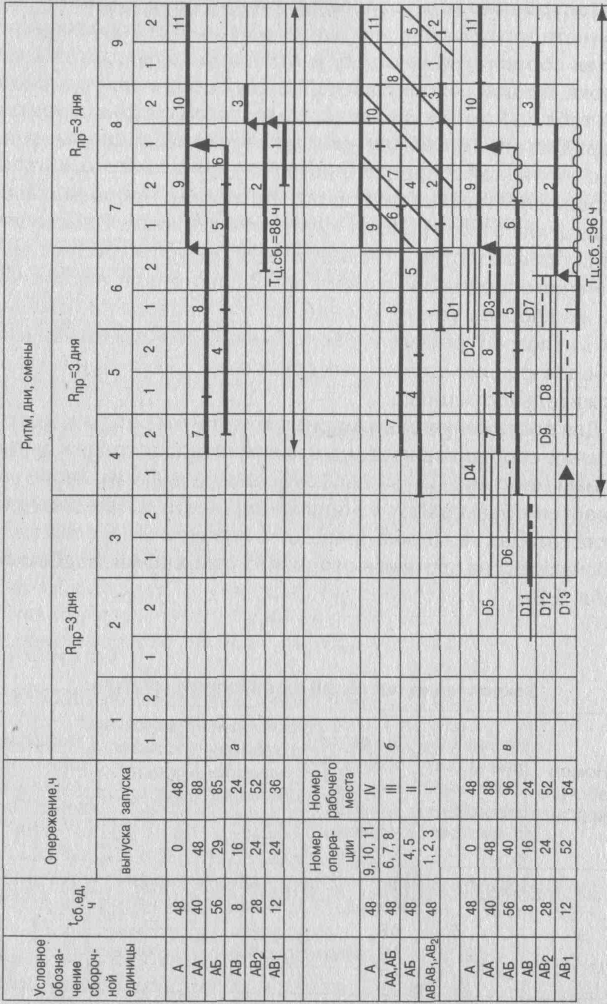

Построение стандарт-плана сборки изделия "А" (цик­лового графика с учетом загрузки рабочих мест). График строится на основе графика без учета загрузки рабочих мест (см. рис. 5.6, а) и данных табл. 5.2. При этом периоды выполне­ния циклов отдельных операций графика должны были проеци­роваться на соответствующие рабочие места на графике (рис. 5.6, б). В этом случае сохраняется продолжительность производственного цикла на графике (см. рис. 5.6, а), постро­енном без учета загрузки рабочих мест. Однако не всегда уда­ется это осуществить. В рассматриваемом примере сдвинуты сроки начала выполнения операций 4, 5, 6, 1. Сдвиг работ на более раннее начало повлек за собой увеличение продолжи­тельности производственного цикла и появилось пролеживание сборочных единиц. На этом же графике (см. рис. 5.6, б) не­обходимо привести производство второй, третей и последую­щих партий изделий до тех пор, пока не заполнится полностью один период чередования партий изделий. Заполненный пери­од чередования и представляет собой стандарт-план, так как именно здесь показаны стандартные, повторяющиеся сроки проведения отдельных операций сборки каждым рабочим-сборщиком.

Построение уточненного циклового графика сборки изделия "А" и определение фактической продолжитель­ности производственного цикла, которая обычно немного больше минимальной, так как выполнение некоторых опера­ций сдвинуто на более ранние сроки.

Уточненный график сборки изделий "А" (рис. 5.6, в) строит­ся на основе графиков, приведенных на рис. 5.6, а и б, и по этому графику определяется фактическая продолжительность производственного цикла сборки партии изделий.

В рассматриваемом примере эта величина составлявляет 96 ч. Волнистые линии на рис. 5.6, в показывают время смеще­ния запуска соответствующих сборочных единиц АБ и АВ₁

Важным календарно-плановым нормативом является опе­режение запуска-выпуска сборочных единиц изделия "А" Расчет этого норматива ведется непосредственно на самих графиках в третей и четвертой колонках на рис. 5.6, а и В. Е связи с необходимостью смещения запуска сборочных единиц АБ и АВ₁ на более ранние сроки (см. рис. 5.6, в) изменилось и опережение запуска-выпуска этих сборочных единиц, а про­должительность производственного цикла на 8 ч больше, чем на первоначальном графике.

Если к цикловому графику сборки пристроить графим заготовки и обработки деталей (см. рис. 5.6, в), то можно получить график изготовления изделия "А".
