Фактическая освещенность е, лк, по формуле (27):

Пример 1.11. Спроектировать общее равномерное освещение для помещения с повышенной влажностью и запыленностью, имеющего размеры, м: А = 100, В = 30, Н = 4. Коэффициенты отражения потолка r₁ = 50 %, стен r₂ = 30 %, коэффициент запаса светильников к_з = 1,5. Необходимо обеспечить освещенность Е_н = 200 лк.

Решение:

С учетом характеристики помещения выбираем светильники ПВЛ-1 с двумя лампами ЛД-40.

Расстояние между рядами светильников l_a, м:

Количество рядов светильников m, определим по формуле с учетом ширины помещения В и расстояния l от стены до ряда светильников:

Индекс помещения i по формуле (30) составит:

Коэффициент использования светового потока h находим по таблице 15: h = 49%.

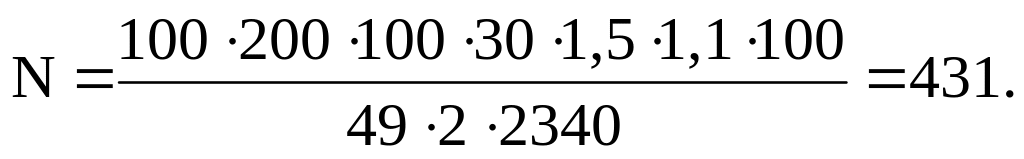

Необходимое количество светильников N при световом потоке лампы Ф_л = 2340 лм (таблица 17) определяем по формуле (29):

Количество светильников в одном ряду составит 48 штук.

Пример 1.12. Провести ориентировочный расчет местного освещения металлорежущего станка.

Решение:

Нормируемая освещенность при работе на металлорежущих станках составляет Е_н = 2000 лк для системы комбинированного освещения и Е_н = 200 лк для общего освещения.

Следовательно, на долю местного освещения приходится, лк:

Выбор лампы для местного освещения произведем по методу светового потока.

Световой поток лампы Ф_Л, лм, по формуле (29) составит:

где S_n – площадь освещения (круг диаметром D = 0,5…0,7 м);

h – коэффициент использования светового потока (h = 0,4…0,6);

k_з – коэффициент запаса (k_з = 1,5);

z – коэффициент неравномерности освещения (z = 1,15).

Подставив численные значения, получим Ф_л, лм:

По ГОСТ 1182 выбираем лампу МО36-100 со следующими характеристиками: световой поток Ф_л = 1550 лм, напряжение U = 36 В, мощность P_л = 100 Вт.

Задачи для самостоятельного решения

ЗАДАЧА 1.15. Определить ориентировочно установочную мощность и число ламп по удельной мощности для помещения, имеющего длину 30 м, ширину 20 м и высоту подвеса светильников над рабочей поверхностью Н_р = 2,7 м. Помещение освещается светильниками ОД с лампами ЛБ-40, коэффициент запаса освещенности к_з = 1,3. Требуется обеспечить освещенность Е = 75 лк.

Задача 1.16. Выбрать тип светильников с учетом взрывопожароопасности помещения и загрязнения воздушной среды, определить их количество для общего равномерного освещения заданного цеха. Коэффициенты отражения принять для потолка r_n = 0,3, для стен r_ст = 0,1. Представить схему размещения светильников.

Данные для расчета по вариантам представлены в таблице 20.

Задача 1.17. В строящемся здании цеха для организации временного освещения предполагается установить 10 светильников «Астра» для ламп накаливания.

Начертить схему установки светильников и определить точечным методом необходимую мощность ламп для обеспечения нормируемой освещенности Е_н = 50 лк. Размеры цеха по вариантам указаны в таблице 20.

Задача 1.18. В помещении цеха предполагается равномерно разместить светильники ОД при коэффициенте запаса к_з = 1,6 для ламп белого цвета ЛБ. Требуется обеспечить освещенность Е_н = 150 лк.

Определить необходимое количество светильников для ламп ЛБ-40 и ЛБ-80 при коэффициентах отражения потолка r_пот = 0,5, стен r_ст = 0,3, пола r_п = 0,1.

Размеры цеха указанны в таблице 20.

Таблица 20

Варианты заданий к задачам 1.16…1.18

Номер вари-анта	Наименование цеха	Габариты цеха, м			Тип ламп	Нормируемая освещенность ЕН, лк
