Р озрахунок потреби в електричній енергії та воді

Потреба в електроенергії та воді для виконання будівельно-монтажних робіт установлюється залежно від територіального розміщення, величини річного обсягу будівельно - монтажних робіт та галузі за формулами:

Електричної енергії (для живлення електродвигунів будівельних машин,

верстатів та обладнання в підсобних виробництвах, для освітлення території,

робочих місць, адміністративних, культурно-побутових приміщень, складів, а також для задоволення технологічних потреб будівництва):

Рп = k1×P×С^БМР річ.

k1 =1,02; Р=70; С^БМР річ. = 4,8/6х12=9,6

Рп = 1,02×70×9,6= 685 кВт

Води (для виконання будівельно-монтажних робіт, санітарно-побутових

потреб, для забезпечення роботи будівельних машин та транспортних засобів):

Вп = k2×B×С^БМР річ.

k2 =0,99; B=5,03; С^БМР річ. = 9,6

Bп = 0,99×0,14×9,6 = 1,33 л/сек

Де k1 - коефіцієнт, що враховує зміни кошторисної вартості будівництва

залежно від району будівництва, середньої температури зовнішнього повітря та

тривалості опалювального сезону.

k2 - коефіцієнт, що враховує зміни кошторисної вартості будівництва залежно від району будівництва.

Р і В- значення потрібних ресурсів на 1 млн. грн. річної вартості будівельно-монтажних робіт залежно від галузі будівництва.

С^БМР річ. - річна вартість будівельно-монтажних робіт.

В ибір кранів

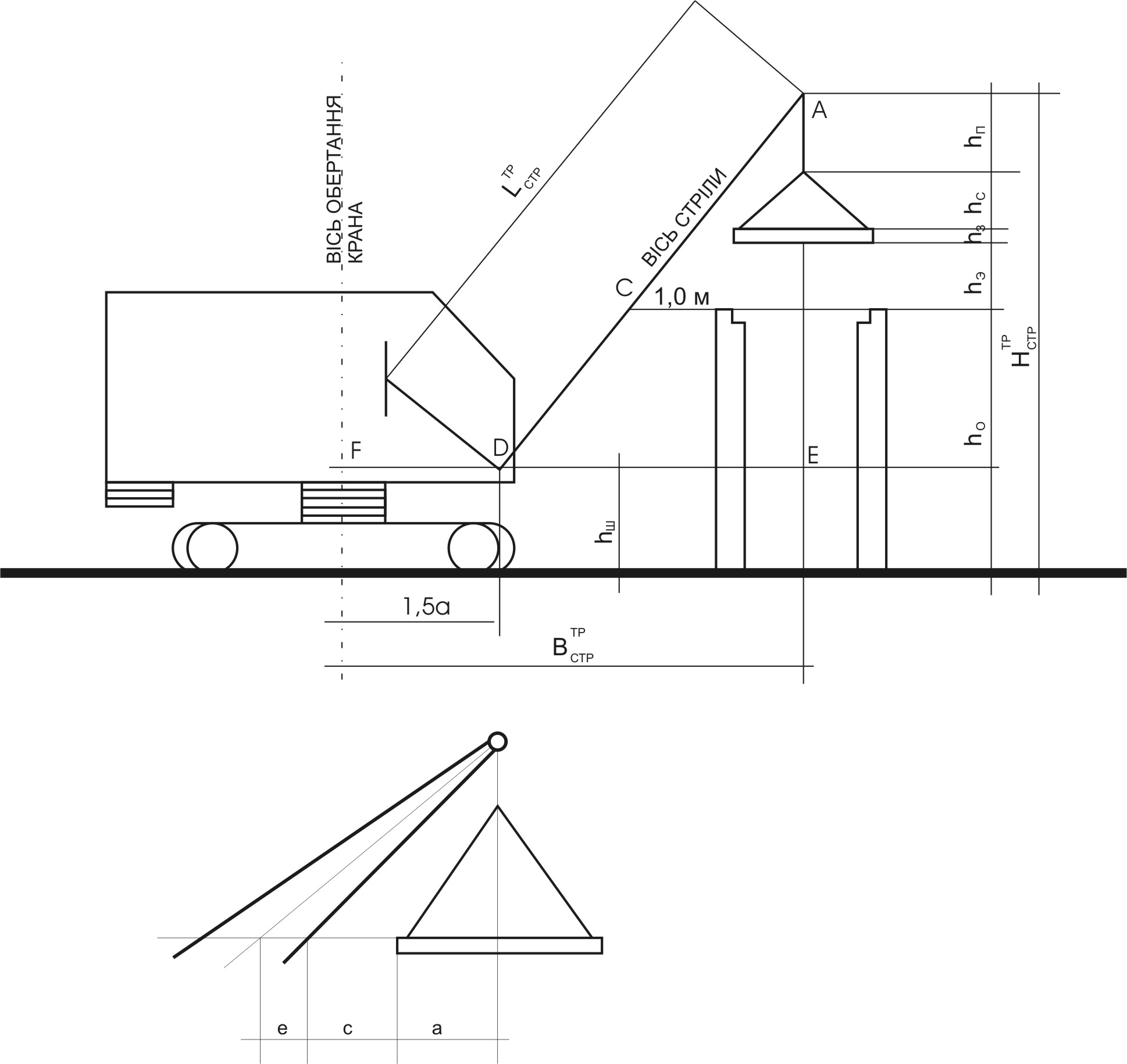

Спочатку вибирають мінімальну потрібну відстань від зупинки крану до верха стріли:

Нстр. = hо+h3+h1+hc+hn

Де hо - перевищення опори монтуючого елементу;

h3 - запас на висоті (не менше 0,5м);

hе - висота елементу у монтуючому положенні;

hc - висота строповки;

Де hо =10м; h3=0,5м; hе =1м; hc =9 м, h_n=1,2 м.

Нстр. = 10+0,5+1+9+1,2=21,7 м.

Найменший виліт стріли визначається аналітичним або графічним засобами. Аналітичний розрахунок здійснюється за формулою:

l_стр= (е+c+d)∙(H_стр-h_ш)/(h_c+h_n)+а

l_стр= (0,6+1+15)∙(21,7-1,5)/(9+1,2)+1,5=34,4м.

Де е – половина товщини стріли на рівні верху монтує мого елементу чи раніше змонтованих конструкцій, м

с – мінімальний зазор між стрілою та монтуємим елементом чи між стрілою та раніше змонтованою конструкцією (у першому випадку 0,5 м, в другому – 1 м в залежності від довжини стріли)

d – відстань від центру типсести до наближеного до стріли краю елементу, м

h_ш – відстань від рівня стоянки крану до вісі повороту стріли

Тоді найменша необхідна довжина стріли:

L^тр_стр= ;

Де l_стр- половина товщини стріли на рівні верху монтую чого елементу або раніше змонтованої частини конструкції, м;

А- мінімальний зазор між стрілою та монтуючим елементом або стрілою і раніше змонтованою конструкцією, м;

h_ш- відстань від рівня зупинки крану до h повороту стріли.

Тоді приймаємо:

L^тр_стр= = 39 м.

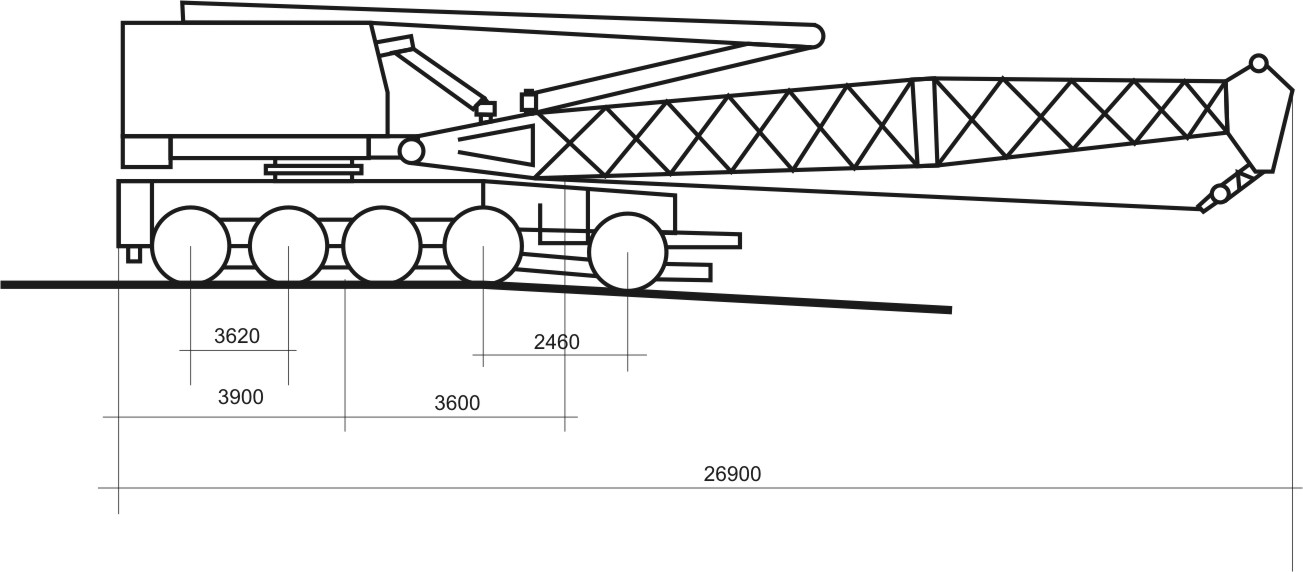

Кран пневмоколісний кс-8362

Кран з дизель-електричним приводом споживає енергію від власної електростанції постійного струму. Генератори приводяться в рух від дизеля або від сітьового електродвигуна, що підключається до зовнішньої мережі перемінного струму.

Стріли довжиною 20 – 40 м можна обладнувати некерованим гуськом, стріли 45 – 55 м – керованим гуськом.

В крані передбачено баштово-стрілове обладнання, що складається із башт висотою від 25 до 40 м і набору керованих гуськів довжиною від 15 до 30 м із кроком 5 м.

При роботі зі стрілами довжиною 15 і 20м встановлюється противага 14 і 30 т, для решти змінного обладнання – 30 т.
