Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

«национальный исследовательский

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Институт природных ресурсов

ОТЧЕТ

По преддипломной геофизической

Практике

Выполнил:

студент ___ курса гр. ______

__________ Владимиров Д.И.

(подпись) (ф.и.о.)

“___”______________ 20__г.

Проверил: руководитель от

кафедры геофизики

___________ Соколов С.В._

оценка _________________

«___» _______ 20__ г.

Норильск – Томск 2013

Содержание

Введение

1. Общая часть

   1. Географо-геологический очерк района работ

   2. Геолого-геофизическая изученность

   3. Геологическое строение района работ

   4. Физические свойства горных пород и руд

2. Методическая часть

   1. Подготовительные работы и проектирование

   2. Полевые работы

   3. Лабораторные работы

   4. Камеральные работы

Заключение

Введение

Учебно-производственная геофизическая практика в должности геофизик проходила в Норильском филиале Всероссийского научно-исследовательского геологического института имени А.П. Карпинского, находящегося в г. Норильске Красноярского края.

Пространственные границы объекта (работ): Объект работ расположен в Красноярском крае, в пределах номенклатурных листов масштаба 1:200 000 R-45-XXII; XXIII, XXIV; XXVIII; XXIX, XXX; R-46-XIX, XX; XXV, XXVI; (все частично). Площадь 5 000 км².

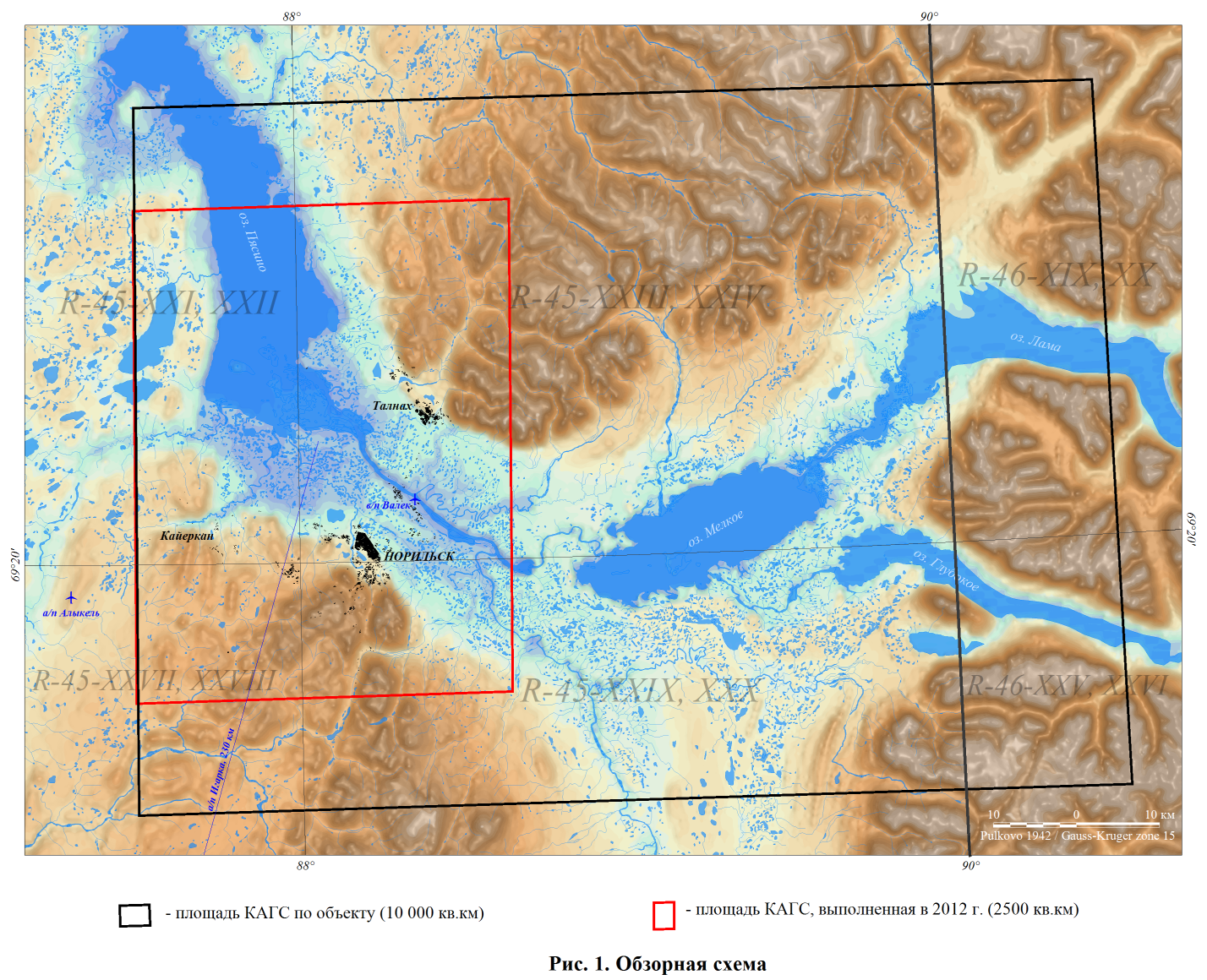

Рис. 1.1 Обзорная схема района работ

Основные геологические задачи:

• Составить на основе современных ГИС-технологий комплекты геофизических карт масштаба 1:25 000 и 1:100 000 на территорию листов R-45-XXII; XXIII, XXIV; XXVIII; XXIX, XXX; R-46-XIX, XXV (все частично), включающих:

• Карту изолиний аномального магнитного поля;

• Карту изолиний локальной составляющей магнитного поля;

• Карты эффективных сопротивлений (проводимостей) на частотах 130 Гц, 520 Гц, 2080 Гц, 8320 Гц;

• Карты мощности экспозиционной дозы, содержаний урана, тория, калия;

• Цифровую модель относительных превышений рельефа местности;

• Предварительную карту геолого-геофизической интерпретации масштаба 1:100 000 на площадь 2 500 км², сопровождаемую геолого-геофизическими планами и разрезами в масштабе 1:25 000, отражающими особенности строения Норильского и Талнахского рудных узлов;

• Предварительную карту прогнозно-поисковой интерпретации геофизических данных масштаба 1:100 000 на площадь 2 500 км² сопровождаемую геолого-геофизическими планами и разрезами в масштабе 1:25 000, отражающими особенности строения выделенных перспективных участков;

• Уточнить геолого-поисковую модель сульфидных медно-никелевых месторождений норильского типа с использованием геофизических признаков;

• Дать рекомендации по дальнейшему направлению ГРР, в пределах выделенных перспективных участков.

Основные методы решения:

Полевые работы: комплексная аэрогеофизическая съёмка масштаба 1:25 000 (аэромагнитная, аэрогамма-спектрометрическая, аэроэлектроразведочная методом ДИП).

Требования к проведению и качеству аэрогеофизических работ

• масштаб аэрогеофизической съёмки 1:25 000;

• система параллельных маршрутов с генеральным обтеканием рельефа, расстояние между профилями – 250 м, направление рядовых маршрутов 90-270 градусов;

• высота регистрации 100 – 120 м метров;

• погрешность определения координат летательного аппарата не хуже 5 м.

- аэромагниторазведка:

• Частота регистрации магнитного поля – 100 Гц;

• Инструментальная погрешность магнитометра – 0,001 нТл;

• Погрешность съемки – 1,0 нТл при горизонт. градиентах не более 50 нТл / км.

- аэрогамма-спектрометрия:

• Объем детектора не менее 37,8 л;

• Число каналов записи спектра – не менее 512;

• Среднеквадратические погрешности в измерительных каналах должны быть не хуже:

• концентрация урана (U) -  0.4 х 10^-4%;

• концентрация тория (Th) -  0.7 х 10^-4%;

• концентрация калия (K) -  0.25 %;

• гамма-активность (МЭД) -  0.3 мкР/час.

- аэроэлектроразведка методом ДИП:

• Частота регистрации 6.67 Гц;

• Одновременные трёхкомпонентные измерения вторичного электромагнитного поля на 4-х рабочих частотах (130, 520, 2080, 8320 Гц);

• Среднеквадратичная погрешность Hb/Ha не более 0,015% на частотах 130 и 520 Гц и не более 0,08% на частотах 2080 и 8320 Гц.
