Лекция 15. Синхронные машины Синхронные машины
Статор синхронной машины выполнен так же, как и у асинхронной. Ротор –электромагнит, на обмотку которого через кольца подается постоянный ток. Обмотку называют индуктором или обмоткой возбуждения.
а)статор, б)ротор
1 – корпус; 2 – магнитопровод;
3 – обмотка; 4 – полюс;
5 – кольца.
Во всем мире электроэнергия вырабатывается трехфазными синхронными генераторами. В качестве приводных двигателей на тепловых электростанциях служат паровые турбины, на гидростанции – водяные, АЭС – паровые турбины. Маломощные генераторы для питания сварки, освещения, электроинструментов имеют приводной двигатель ПД внутреннего сгорания. Скорость вращения генератора определяет частоту сети.
,
где ωПД – скорость приводного двигателя.
Регулировка напряжения осуществляется изменением тока возбуждения Iв. Чтобы обеспечить надежность систем электроснабжения, электростанции и их генераторы включают параллельно. Для надежности снабжения электроэнергией линии электропередач (ЛЭП) закольцовывают. В этом случае при разрыве кольца ЛЭП снабжение электроэнергией не прерывается.
Напряжение генераторов на статоре – до 25 кВ. Мощности до 1000 МВт. Напряжение возбуждения – до 1000 В. Мощность возбуждения составляет (2 ÷ 5)% от мощности на статоре.
Главное достоинство синхронных генераторов – отсутствие скользящих контактов на статоре.
Синхронные электродвигатели отличаются от генераторов тем, что на роторе предусмотрена пусковая обмотка в виде "беличьей клетки". Она способствует разгону двигателя в асинхронном режиме до подсинхронной скорости ωпс = (0,95 ÷ 0,98)ω0. У синхронного двигателя при работе ротор питается постоянным током. Взаимодействие полей статора и ротора обеспечивает синхронное вращение ротора с полем статора. Отсюда название машины.
Скорость определяется частотой сети и числом пар полюсов: ω0 = 2πf /p.

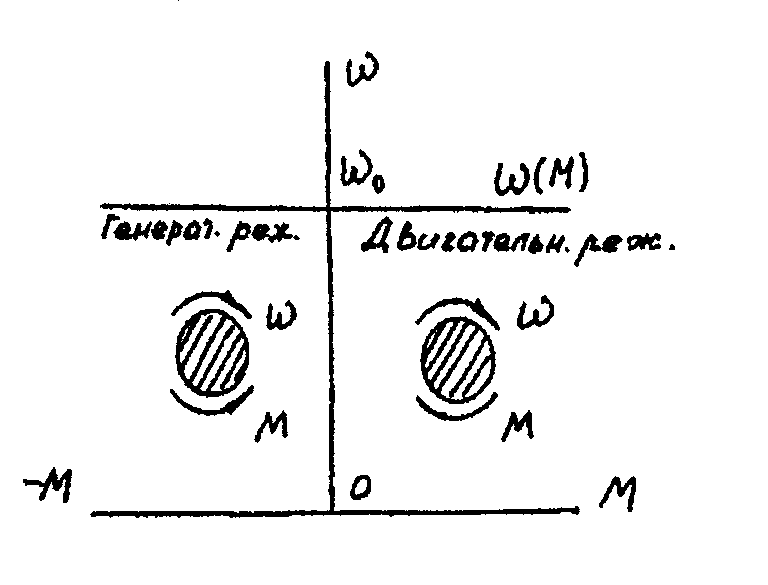

Механическая характеристика параллельна оси абсцисс, т.е. при изменении нагрузки скорость двигателя остается постоянной. При Мнагр > Мдоп, двигатель выпадает из синхронизма, что приводит к короткому замыканию и отключению его от сети. Синхронные двигатели устанавливают на механизмах, не требующих регулирования скорости и частых пусков: насосы, вентиляторы, компрессоры, воздуходувки … и т.д.
Примеры решения задач:
Задача 1. Номинальная скорость вращения АД nн = 680 об/мин. Определить скорость X.X. и число пар полюсов, если частота сети fc = 50 Гц.
Скорость вращения ротора на 5 ÷ 10% меньше скорости поля статора:
n0 = 6Of/p,
Синхронная скорость 1000 об/мин при Р = 3 отличается от номинальной на 30 %, что не соответствует действительности. Подходит n0 = 750 об/мин. Р= 4; скольжение в этом случае равно:
SH= 100(n0 nн)/n0 = 10%; Р = 4.
Задача 2. Напряжение питающей сети UC = 380 В. Мощность, отдаваемая на вал АД равна 27 кВт. Определить ток в цепи статора, если КПД двигателя 0,86; cosφ = 0,8. Полная мощность, потребляемая из сети:
S = P/(ηcosφ) = 38 кВА;
S = UcI;
Откуда I = S/( Uc) = 60A.
Задача 3. Синхронный двигатель имеет на валу момент нагрузки М = 90 кНм. скорость ω = 100 с−1. Одновременно СД генерирует в сеть реактивную мощность Qc = 4,5 Мвар, КПД двигателя 0,9. Найти ток, потребляемый двигателем из сети. Uc = 10 кВ.
Мощность на валу: Рв = Мω = 9 МВт.
Активная мощность: Рс = Рв/η = 10 МВт.
Полная
мощность:
.
Ток: I = S/( Uc) = 680 A.
