1.14 Додаткові вимоги до проектування конструкцій при ремонті, підсиленні і реконструкції
1.14.1 Загальні положення
Проектне рішення слід приймати на підставі спеціального обстеження конструкцій і висновку про їх технічний стан згідно з вказівками ДБН 362-92.
При розробленні проекту реконструкції сталевих конструкцій будівель і споруд слід виявляти резерви несучої здатності конструкцій, що підлягають зберіганню, а також застосовувати конструктивні рішення, які забезпечують можливість здійснювати роботи, як правило, без зупинки виробничого процесу.
При розробленні проекту ремонту, реконструкції шляхом підсилення або зміни умов роботи конструкцій, що підлягають зберіганню, слід забезпечити їх працездатний стан.
Конструкції, які перебувають в обмежено працездатному стані, при забезпеченні необхідного контролю допускається не підсилювати на період від проведення обстеження до завершення ремонту, реконструкції.
Для конструкцій, які були запроектовані за раніше чинними нормами і технічними умовами, допускається не здійснювати перевірочний розрахунок у випадках, якщо за період експлуатації не менше ніж 15 років у них не виник фізичний знос, дефекти і пошкодження, а також не змінились умови подальшої експлуатації, не змінились навантаження і впливи, а при їх зміні не збільшились зусилля в основних елементах.
При підсиленні конструкцій необхідно передбачати конструктивні рішення і методи виконання робіт, що забезпечують плавне включення елементів і конструкцій підсилення у сумісну роботу з конструкціями, що підлягають зберіганню. У необхідних випадках слід використовувати штучне регулювання зусиль і тимчасове розвантаження конструкцій.
Заміна окремих конструкцій допускається, як правило, тільки у випадках, коли їх підсилення неможливе або економічно недоцільне.
1.14.2 Розрахункові характеристики сталі і з'єднань
Оцінку якості матеріалу сталевих конструкцій слід виконувати за даними заводських сертифікатів або за результатами випробувань зразків згідно з вказівками ДБН 362.
Вибір визначуваних при випробуваннях показників, відбір проб для хімічного аналізу та зразків для механічних випробувань і визначення їх кількості слід виконувати згідно з вказівками ДБН 362.
Допускається не виконувати випробування металу зварних конструкцій, призначених для експлуатації, при напруженнях в них, що не перевищують 165 Н/мм2, за умови, що розрахункова температура і показник групи S, обчислений згідно з додатком В, задовольняють обмеження, наведені в таблиці 1.14.1. При цьому показник групи слід збільшувати на 1 бал, якщо конструкція має корозійний знос понад 10 %, і на 2 бали, якщо порушені вимоги 1.12.1.7, 1.14.2.2.
Таблиця 1.14.1
Розрахункова від'ємна температура, t°C, не нижче |
Показник групи S , не вище |
-40 |
19 |
-30 |
23 |
1.14.2.3 Розрахункові опори зварних з'єднань конструкцій, що підлягають зберіганню, слід призначати з урахуванням марки сталі, зварювальних матеріалів, видів зварювання, положення швів і засобів їх контролю, застосованих у конструкціях. За відсутності встановлених нормами необхідних даних допускається приймати:
-
для кутових швів -
приймаючи при цьому
=0,8;
-
для розтягнутих стикових швів -
в конструкціях, виготовлених до 1972 p.,
і
-
після 1972 р. Допускається уточнити несучу
здатність зварних з'єднань за результатами
випробувань зразків, відібраних із
конструкції згідно з вказівками ДБН
362-92.
1.14.2.4
Розрахункові
опори зрізу і розтягу болтів, а також
зминанню елементів, що з'єднуються
болтами, слід визначати відповідно до
вказівок 1.3.6. Якщо неможливо встановити
клас міцності болтів, то значення
розрахункових опорів одноболтових
з'єднань слід приймати:
= 150 Н/мм2
і
=
160 Н/мм2.
1.14.2.5 Розрахункові опори заклепкових з'єднань слід приймати за таблицею 1.14.2.
Якщо у виконавчій документації відсутні вказівки про спосіб утворення отворів і матеріал заклепок, а встановити їх за наявними даними неможливо, розрахункові опори заклепкових з'єднань необхідно приймати за таблицею 1.14.2, як для з'єднань на заклепках групи С із сталі марки Ст2.
Розрахунки
заклепкових з'єднань слід виконувати
відповідно до 1.12.2.9, приймаючи
;
де
- діаметр заклепки,
- площа перерізу заклепки.

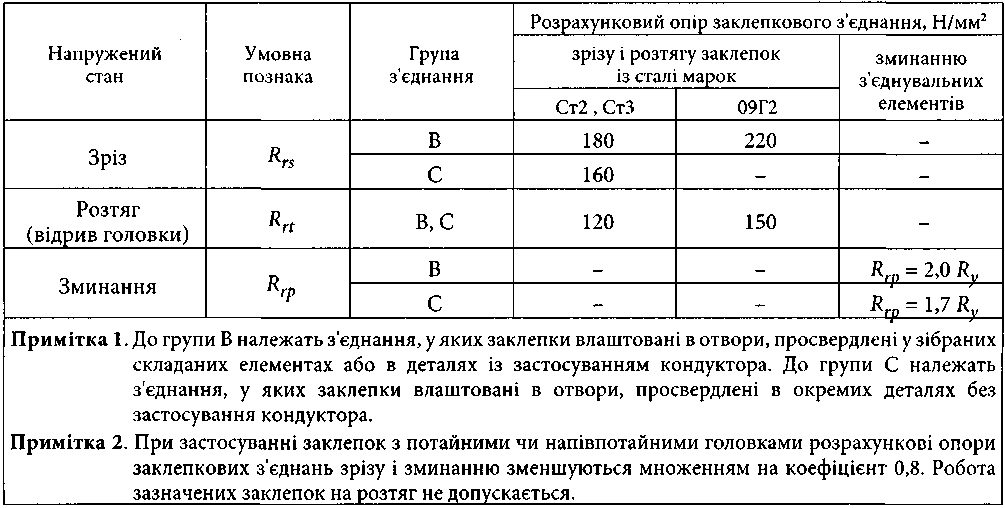

Таблиця 1.14.2 - Розрахункові опори заклепкових з'єднань
