4.5. Трубна конічна різьба
Трубна конічна різьба має такий самий профіль, як трубна циліндрична (рис. 4.8). Конусність поверхні, на якій нарізається різьба, дорівнює 1:16. Бісектриса кута перпендикулярна до осі конуса. Крок різьби виміряється паралельно осі різьби.
Виконується трубна конічна різьба за ГОСТ-6211-81.
Застосовується трубна конічна різьба в тому випадку, коли потрібна підвищена герметичність з’єднання труб при великих значеннях тиску і температури.
Основні розміри трубної конічної різьби такі самі як у трубної циліндричної (табл. 4.4), тому можливе використання конічної із циліндричною різьбою. Для трубної конічної різьби діаметр різьби задається в основній площині, яка для внутрішньої різьби (на муфті) є торцем муфти, а для зовнішньої різьби (на трубі) розташована на довжині l2 від торця труби.
В табл. 4.5 наведені розміри робочої довжини різьби – l1 і довжини від кінця труби до основної площини – l2 для трубної конічної різьби.
Таблиця 4.5. Розміри робочої довжини різьби – l1 і довжини до
основної площини – l2 для трубної конічної різьби, мм
-
Позначення
різьби
Довжина різьби
Робоча l1
До основної площини l2
R ½
13,2
8,2
R ¾
14,5
9,5
R 1
16,8
10,4
R 1½
19,1
12,7
R 2
23,4
15,9
R 2½
26,7
17,5
R 3
29,8
20,6
Зовнішня і внутрішня трубні конічні різьби позначаються відповідно латинськими буквами R і Rс, і розміром різьби в дюймах, наприклад R ¾, Rс 2. Позначення трубної конічної різьби на кресленні наносять на поличці лінії-виноски (рис. 4.10).
13

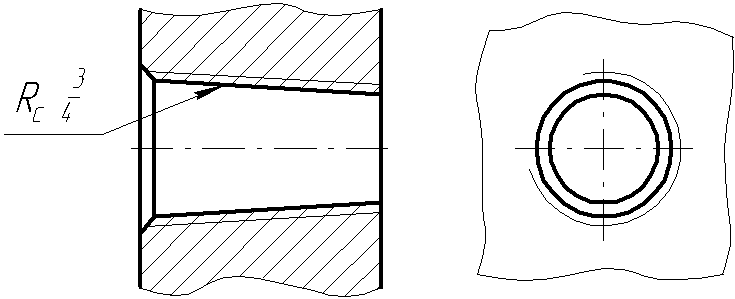

Рис. 4.10. Приклади позначення трубної конічної різьби
4.6. Дюймова конічна різьба
Конічна дюймова різьба застосовується для з’єднання паливних, мастильних, водяних та повітряних трубопроводів машин і верстатів при невисокому тиску.
Дюймова конічна різьба виконується за ГОСТ 6111-52. Профіль дюймової конічної різьби – трикутник з кутом при вершині 60о. Конусність поверхні – 1:16. Бісектриса кута перпендикулярна до осі конуса. Крок різьби виміряється паралельно осі різьби.
Для дюймової конічної різьби, так само, як і для трубної конічної, величина якою задається розмір різьби у дюймах відноситься до діаметру умовного проходу труби dy,, на якій виконується ця різьба. Розміри діаметрів різьби задаються в основній площині, яка для внутрішньої різьби (на муфті) є торцем муфти, а для зовнішньої різьби (на трубі) – на відстані l2 від торця труби. Основні розміри для деяких дюймових конічних різьб наведені у табл. 4.6.
Позначення дюймової конічної різьби складається з букви К, розміру різьби в дюймах, після якого стоїть позначка дюйму (”), та номеру стандарту, наприклад: К ¾” ГОСТ 6111-52.
Таблиця 4.6. Основні розміри дюймової конічної різьби, мм
Умовний прохід dy |
Р |
Довжина різьби |
Діаметр різьби в основній площині |
|||
дюйми |
мм |
Робоча l2 |
До основної площини l2 |
Зовнішній d |
Внутрішній d1 |
|
¼ |
6,85 |
1,41 |
9,5 |
5,08 |
13,57 |
11,31 |
½ |
12,7 |
1,81 |
13,5 |
8,13 |
21,22 |
18,32 |
1 |
25,4 |
2,21 |
17,5 |
10,16 |
33,23 |
29,69 |
1½ |
38,1 |
2,21 |
18,5 |
10,67 |
48,05 |
44,52 |
2 |
50,8 |
2,21 |
19,0 |
11,07 |
60,09 |
56,56 |
