4.2. Метрична конічна різьба
Профіль метричної конічної різьби такий самий як у метричної циліндричної (див. рис. 4.6, а) і виконується з конусністю 1:16 за ГОСТ 25229-82. Номінальні діаметри метричної конічної різьби повністю відповідають номінальним діаметрам метричної циліндричної (див. табл. 4.2).
Зовнішня метрична циліндрична різьба використовується з внутрішньою метричною конічною або циліндричною різьбою в деталях з’єднань трубопроводів з підвищеним тиском.
Умовне позначення метричної конічної різьби складається з букв МК (для конічної) або М (для внутрішньої циліндричної), номінального діаметра, кроку та номера стандарту конічної різьби (тільки для внутрішньої циліндричної різьби) (рис. 4.7). Для метричної конічної різьби використовується тільки дрібний крок. Для лівої різьби після позначення кроку ставлять букву Н. Приклад позначення різьбового з’єднання внутрішньої циліндричної лівої різьби із зовнішньою конічною різьбою: М/МК 161,5Н ГОСТ 25229-82.

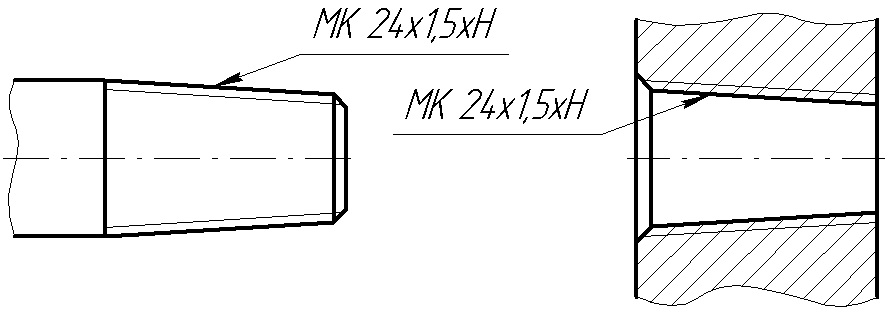

Рис. 4.7. Приклади позначення метричної конічної різьби
4.3. Дюймова різьба
Дюймова різьба стандартизована ОСТ НКТП 1260. Профіль дюймової різьби трикутний з кутом при вершині 55°. Вершини і западини зрізані. Діаметр різьби вимірюється в дюймах. Один дюйм (1”) дорівнює 25,4 мм. Дюймова різьба характеризується кількістю ниток різьби на 1”.
Основні параметри дюймової різьби наведені в табл. 4.3.
Застосовується дюймова різьба обмежено, при ремонті імпортного обладнання для виготовленні запчастин кріпильних деталей, у яких була ця різьба. При проектуванні нових виробів застосовувати дюймову різьбу в Україні не дозволяється.
Дюймова різьба позначається зовнішнім діаметром, вираженим у дюймах, та номером стандарту, наприклад: 1½ ОСТ НКТП 1260.
10
Таблиця 4.3. Основні параметри дюймової різьби, мм
Діаметр різьби |
Крок Різьби Р |
Число ниток n на 1” |
||
Позначення різьби |
Зовнішній d |
Внутрішній d1 |
||
1½ |
38,1 |
32,68 |
4,23 |
6 |
2 |
50,8 |
43,57 |
5,64 |
4,5 |
2½ |
63,5 |
55,37 |
6,35 |
4 |
3 |
76,2 |
60,91 |
7,26 |
3,5 |
4.4. Трубна циліндрична різьба
Профіль трубної циліндричної різьби встановлений ГОСТ 6357-81 і має вигляд рівнобедреного трикутника з кутом при вершині 55°, вершини виступів і западин закруглені (рис. 4.8).

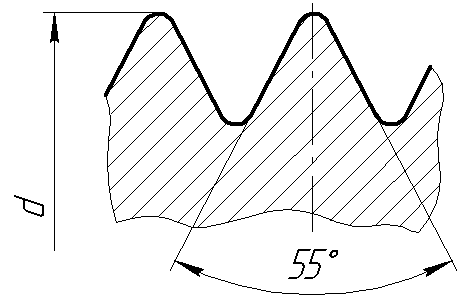

Рис. 4.8. Профіль трубної циліндричної різьби
Трубна циліндрична різьба застосовується на водо- і газопровідних трубах і фітингах для їх з’єднання, трубопровідній арматурі (вентилі, крани, засувки, клапани тощо) та інших тонкостінних деталях.
Основні розміри трубної циліндричної різьби наведені в табл. 4.4.
До умовного позначення трубної циліндричної різьби входить латинська буква G, розмір різьби в дюймах (без двох рисок – вказівки дюйма), клас точності середнього діаметра різьби А чи В (менш точний) і довжина згвинчування, мм. Приклад умовного позначення трубної циліндричної різьби півтора дюйми з класом точності А і довжина згвинчування 40 мм: G 1½-А-40.
Важливим є те, що розмір різьби у дюймах – це умовний розмір у дюймах діаметру отвору труби, який називається умовним проходом труби. Фактичний діаметр різьби більший за умовний прохід труби на дві товщини стінки труби.
Оскільки діаметр умовного проходу не збігається із зовнішнім діаметром труби, позначення трубної циліндричної різьби на кресленні наносять на поличці лінії-виноски (рис. 4.9).
11
Таблиця 4.4. Основні розміри трубної циліндричної різьби, мм
Позначення різьби |
Умовний прохід Dу |
Крок Р |
Діаметр різьби |
||
Ряд 1 |
Ряд 2 |
Зовнішній d |
Внутрішній d1 |
||
G ¼ |
- |
8 |
1,34 |
13,16 |
11,44 |
G ⅜ |
- |
10 |
1,34 |
16,66 |
14,95 |
G ½ |
- |
15 |
1,81 |
20,95 |
18,63 |
- |
G ⅝ |
- |
1,81 |
22,91 |
20,59 |
G ¾ |
- |
20 |
1,81 |
26,44 |
24,12 |
- |
G ⅞ |
- |
1,81 |
30,20 |
27,88 |
G 1 |
- |
25 |
2,31 |
33,25 |
30,29 |
- |
G ⅛ |
- |
2,31 |
37,90 |
34,94 |
G 1¼ |
- |
32 |
2,31 |
41,91 |
38,95 |
- |
G ⅜ |
- |
2,31 |
44,32 |
41,36 |
G 1½ |
- |
40 |
2,31 |
47,81 |
44,85 |
- |
G 1¾ |
- |
2,31 |
53,75 |
50,79 |
G 2 |
- |
50 |
2,31 |
59,62 |
56,66 |
G 2½ |
- |
70 |
2,31 |
75,19 |
72,23 |
- |
G 2¾ |
- |
2,31 |
81,53 |
78,58 |
G 3 |
- |
80 |
2,31 |
87,89 |
84,93 |
G 4 |
- |
110 |
2,31 |
113,03 |
110,08 |

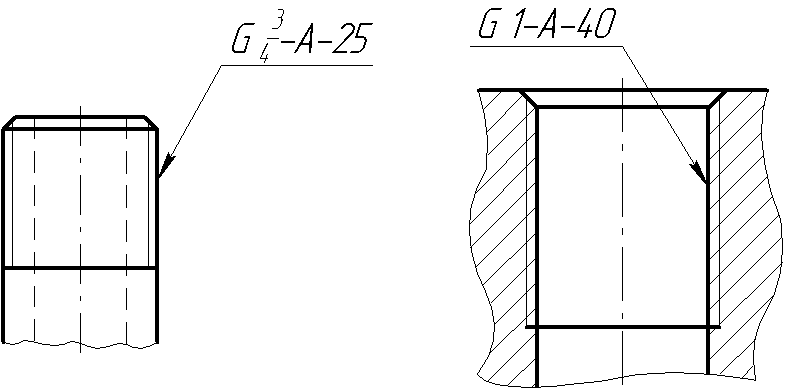

Рис. 4.9. Приклади позначення трубної циліндричної різьби
