МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКО-ТЕХНОЛОГІЧНИЙ
УНІВЕРСИТЕТ
“РІЗЬБИ, ЗОБРАЖЕННЯ І ПОЗНАЧЕННЯ РІЗЬБ”
МЕТОДИЧНІ ВКАЗІВКИ
ДО САМОСТІЙНОЇ РОБОТИ З КУРСУ
“МАШИНОБУДІВНЕ КРЕСЛЕННЯ”
ДЛЯ СТУДЕНТІВ І-ІІ КУРСів Усіх СПЕЦІАЛЬНОСТЕЙ
Затверджено на засіданні кафедри
нарисної геометрії та інженерної графіки.
Протокол № 1 від 02.09.2008.
Дніпропетровськ УДХТУ 2008
Методичні вказівки до самостійної роботи з курсу “Машинобудівне креслення” для студентів І-ІІ курсів усіх спеціальностей / Укл. О.Г. Алєксандров, О.Г. Приходько, О.В. Лівак. – Дніпропетровськ: УДХТУ, 2008. – 24 с.
Відповідальний за випуск О.О. Третьяков, канд. техн. наук
Навчальне видання
МЕТОДИЧНІ ВКАЗІВКИ
до самостійної роботи студентів
І-ІІ курсів усіх спеціальностей
Укладачі: Алєксандров Олександр Григорович, канд. техн. наук
Приходько Ольга Гаврилівна, канд. техн. наук
Лівак Оксана Вікторівна
Редактор Л.М. Тонкошкур
Коректор Л.Я. Гоцуцова
Підписано до друку . .08. Формат 60х84 1/16. Папір ксерокс. Друк різограф.
Умов.-друк. арк. . Облік.-вид. арк. . Тираж 80 прим. Зам. № .
Свідотство ДК №303 від 27.12.2000.
У
ДХТУ,
49005, м. Дніпропетровськ-5, просп. Гагаріна,
8.
В идавничо-поліграфічний комплекс ІнКомЦентру.
Різьба – найпоширеніший елемент рознімних з’єднань деталей загального машинобудування. Її використовують для скріплення деталей між собою (кріпильні різьби); герметичного з’єднання арматури (кріпильно-ущільнювальні різьби); передавання руху (ходові різьби).
Різьба – це гвинтовий виступ (канавка) постійного профілю, який виконаний на циліндричній або конічній поверхні.
1. Види різьб
Різьби поділяються:
за формою поверхні, на якій виконана різьба:
1) циліндрична різьба, утворена на поверхні циліндра;
2) конічна різьба, утворена на поверхні конуса;
за типом поверхні, на якій виконана різьба:
1) зовнішня різьба, утворена на зовнішній поверхні циліндра або конуса;
2) внутрішня різьба, утворена на внутрішній поверхні циліндра або конуса;
за напрямком:
1) права різьба, утворена конусом, що обертається за годинною стрілкою
і переміщається уздовж осі в напрямку від спостерігача;
2) ліва різьба, утворена конусом, що обертається проти часової стрілки і
переміщається уздовж осі в напрямку від спостерігача;
за числом заходів (гвинтових ниток):
1) однозахідна різьба, утворена одною гвинтовою ниткою;
2) багатозахідна різьба, утворена двома і більше гвинтовими нитками.
2. Параметри різьб
До параметрів різьб відносять (рис. 2.1):
1) профіль різьби – контур перетину різьби в площині, що проходить
через вісь поверхні, на якій виконана різьба;
2) кут профілю різьби α;
3) кути нахилу сторін профілю різьби β і γ;
4) висота профілю різьби h1 – відстань між вершиною і западиною
профілю різьби;
5) число заходів різьби (число гвинтових ниток) n;
6) зовнішній діаметри різьби d – зовнішньої, D – внутрішньої.
Це номінальний діаметр, розрахункова величина;
7) внутрішній діаметри різьби d1 – зовнішньої, D1 – внутрішньої;
8) крок різьби Р – відстань між сусідніми однойменними точками
поверхні профілю, виміряна паралельно осі різьби;
9) хід різьби t – відстань між ближчими однойменними точками поверхні
профілю однієї і тієї ж гвинтової нитки, виміряна паралельно осі різьби,
або відносне осьове переміщення гвинта (гайки) за один оберт: t = Р · n;
3
Рис. 2.1. Параметри різьб
3. Умовне зображення різьб на кресленнях
На кресленнях усіх галузей промисловості і будівництва різьби зображують і позначають умовно, відповідно до ГОСТ 2.311-68. Характер умовного зображення для усіх видів стандартизованих різьб однаковий (рис. 3.2).
Зовнішню різьбу зображують суцільними тонкими лініями по внутрішньому діаметру різьби. На зображеннях, отриманих проекціюванням різьби на площину перпендикулярну до її осі (вигляд в торець), по внутрішньому діаметру різьби проводять суцільну тонку лінію на 3/4 кола з розривом у будь-якому місці, але не по центрових лініях.
Внутрішню різьбу зображують суцільними тонкими лініями по зовнішньому діаметру різьби. На вигляді в торець суцільну тонку лінію на 3/4 кола проводять по зовнішньому діаметру різьби.
Відстань між суцільними товстою і тонкою лініями на кресленні приймають 0,8 мм…Р, де Р – крок різьби. Фактично цей розмір для метричної різьби дорівнює 0,54Р, для трубної – 0,64Р, для трапецеїдальної – 0,5Р, для упорної – 0,75Р. Суцільна тонка лінія зображення різьби повинна перетинати лінію фаски.
На початку різьби, як правило, виконується фаска для полегшення нарізання і загвинчування. Фаску різьби зображують на поздовжніх виглядах і розрізах. На виглядах в торець фаску, яка немає конструктивного призначення, не зображують.
Збіг різьби не входить до її довжини, і на кресленні не зображується.
Штрихування в розрізах і перерізах проводять до лінії зовнішнього діаметра для зовнішньої різьби і до лінії внутрішнього діаметра для внутрішньої різьби, тобто в обох випадках – до суцільної основної лінії.
4

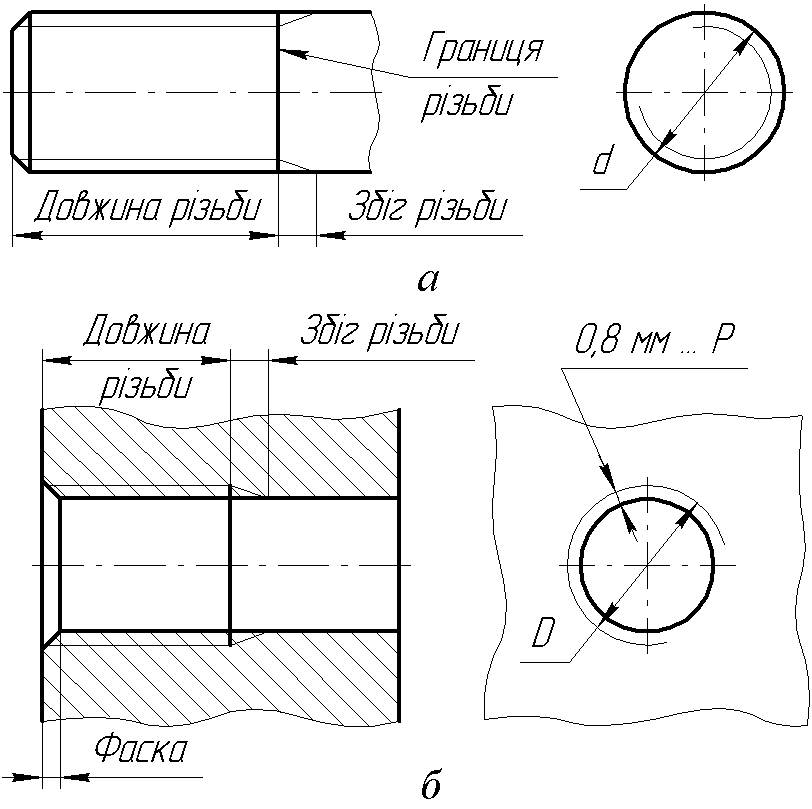

Рис. 3.2. Умовне зображення зовнішньої (а) і внутрішньої (б) різьб
Межу різьби проводять суцільною основною лінією наприкінці повного профілю різьби (без урахування збігу різьби). Межу різьби доводять до лінії зовнішнього діаметра різьби. У випадку, якщо межа різьби невидима, її зображують штриховою лінією (рис. 3, а), при цьому збіг різьби не показується. Невидима різьба зображується штриховими лініями однієї товщини по зовнішньому і внутрішньому діаметрах (рис. 3, 6).

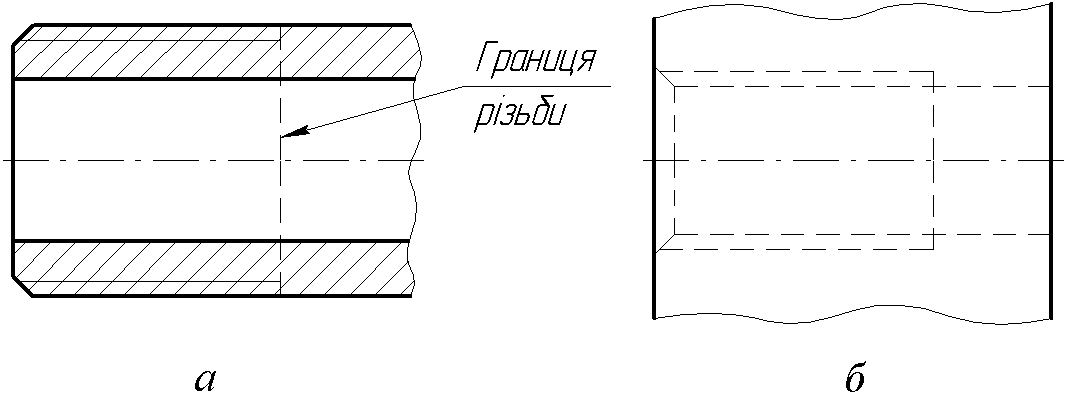

Рис. 3.3. Приклади умовного зображення різьб
5
Глухий отвір (не наскрізний) з різьбою називають гніздом (рис. 3.4, а). Кінцева частина свердленого гнізда має конічну форму (звичайно кут 120°). Нарізання різьби в такому отворі роблять не на повну глибину свердлення.
У тому випадку, коли за даним кресленням різьбу не виконують, допускається зображувати різьбу в отворі до кінця (рис. 3.4, б).

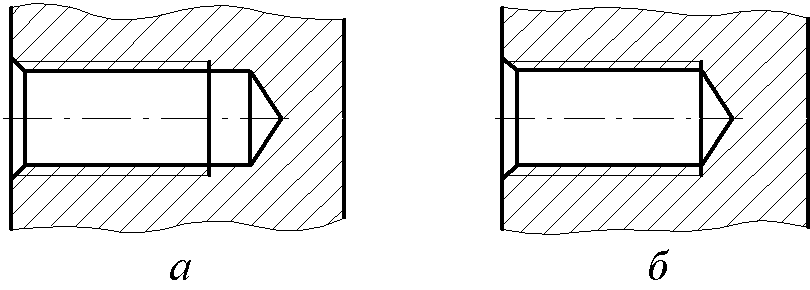

Рис. 3.4. Зображення різьби в глухому отворі
На розрізах нарізного сполучення (у складанні) при зображенні на площині, рівнобіжній його осі, в отворі показують тільки ту частину різьби, що не закрита укрученим у нього стержнем, тобто у складанні перевага віддається різьбі стрижня (рис. 3.5). При цьому суцільна основна лінія на стрижні, що відповідає зовнішньому діаметрові різьби, переходить у тонку суцільну лінію в отворі; тонка суцільна лінія на стрижні, що відповідає внутрішньому діаметрові різьби, переходить у суцільну основну лінію в отворі. На поперечних розрізах нарізного сполучення також перевага віддається різьбі стрижня.

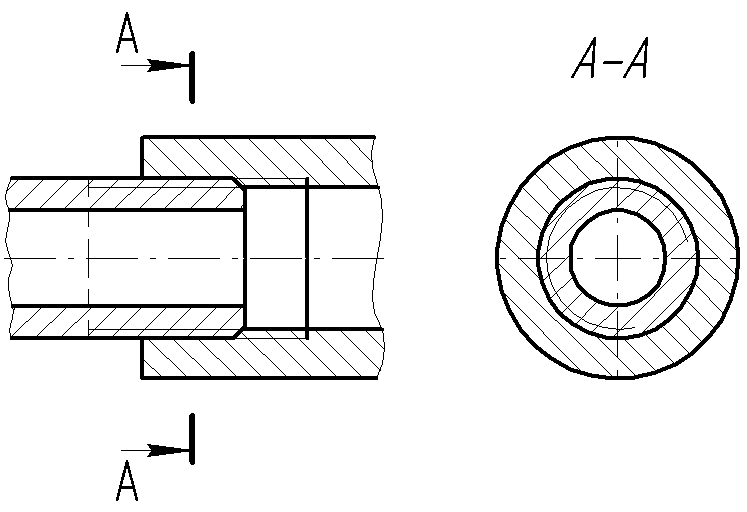

Рис. 3.5. Зображення різьби у складанні
6
