Типы пролетов реконструируемых зданий:

а – классификация реконструируемых пролетов; б – схема разбивки цеха на участки по типам полетов; в – фрагмент схемы изменения типа пролетов.

- габарит монтируемых пролетов;

- граница существующих пролетов;

- площадь, занятая существующими сооружениями;

- граница приближения существующих коммуникаций и сооружений.

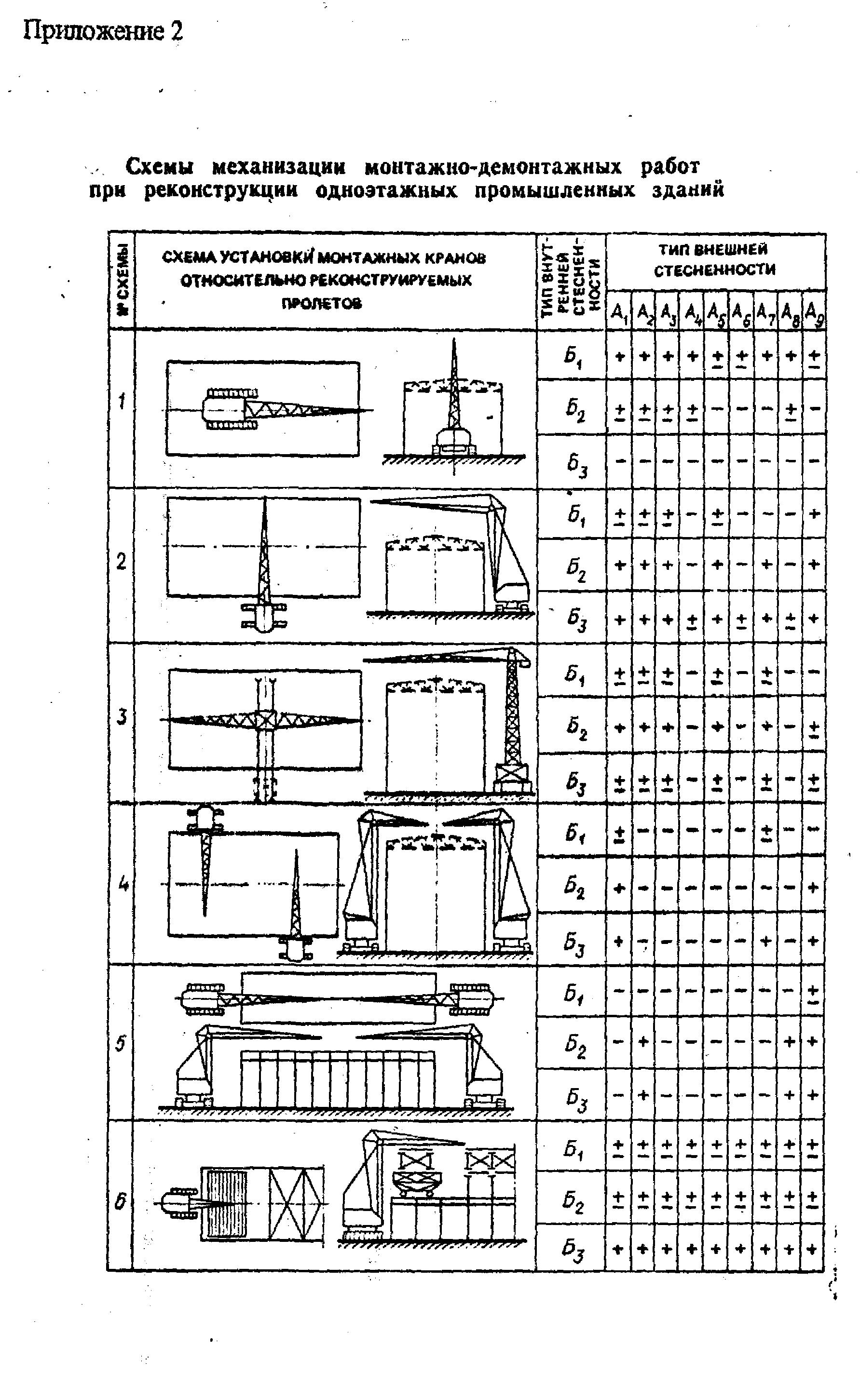

Приложение Б

Схемы механизации монтажно-демонтажных работ при реконструкции одноэтажных промышленных зданий

№ схемы	Схема установки монтажных кранов относительно реконструируемых пролетов	Тип внутренней стесненности	Тип внешней стесненности
№ схемы		Тип внутренней стесненности	А₁	А₂	А₃	А₄	А₅	А₆	А₇	А₈	А₉
1		Б₁	+	+	+	+	+/-	+/-	+	+	+/-
		Б₂	+/-	+/-	+/-	+/-	-	-	-	+/-	-
		Б₃	-	-	-	-	-	-	-	-	-
2		Б₁	+/-	+/-	+/-	-	+/-	-	-	-	+
		Б₂	+	+	+	-	+	-	+	-	+
		Б₃	+	+	+	+/-	+	+/-	+	+/-	+
3		Б₁	+/-	+/-	+/-	-	+/-	-	+/-	-	-
		Б₂	+	+	+	-	+	-	+	-	+/-
		Б₃	+/-	+/-	+/-	-	+/-	-	+/-	-	+/-
4		Б₁	+/-	-	-	-	-	-	+/-	-	-
		Б₂	+	-	-	-	-	-	-	-	+
		Б₃	+	-	-	-	-	-	+	-	+
5		Б₁	-	-	-	-	-	-	-	-	+/-
		Б₂	-	+	-	-	-	-	-	+	+
		Б₃	-	+	-	-	-	-	-	+	+
6		Б₁	+/-	+/-	+/-	+/-	+/-	+/-	+/-	+/-	+/-
		Б₂	+/-	+/-	+/-	+/-	+/-	+/-	+/-	+/-	+/-
		Б₃	+	+	+	+	+	+	+	+	+

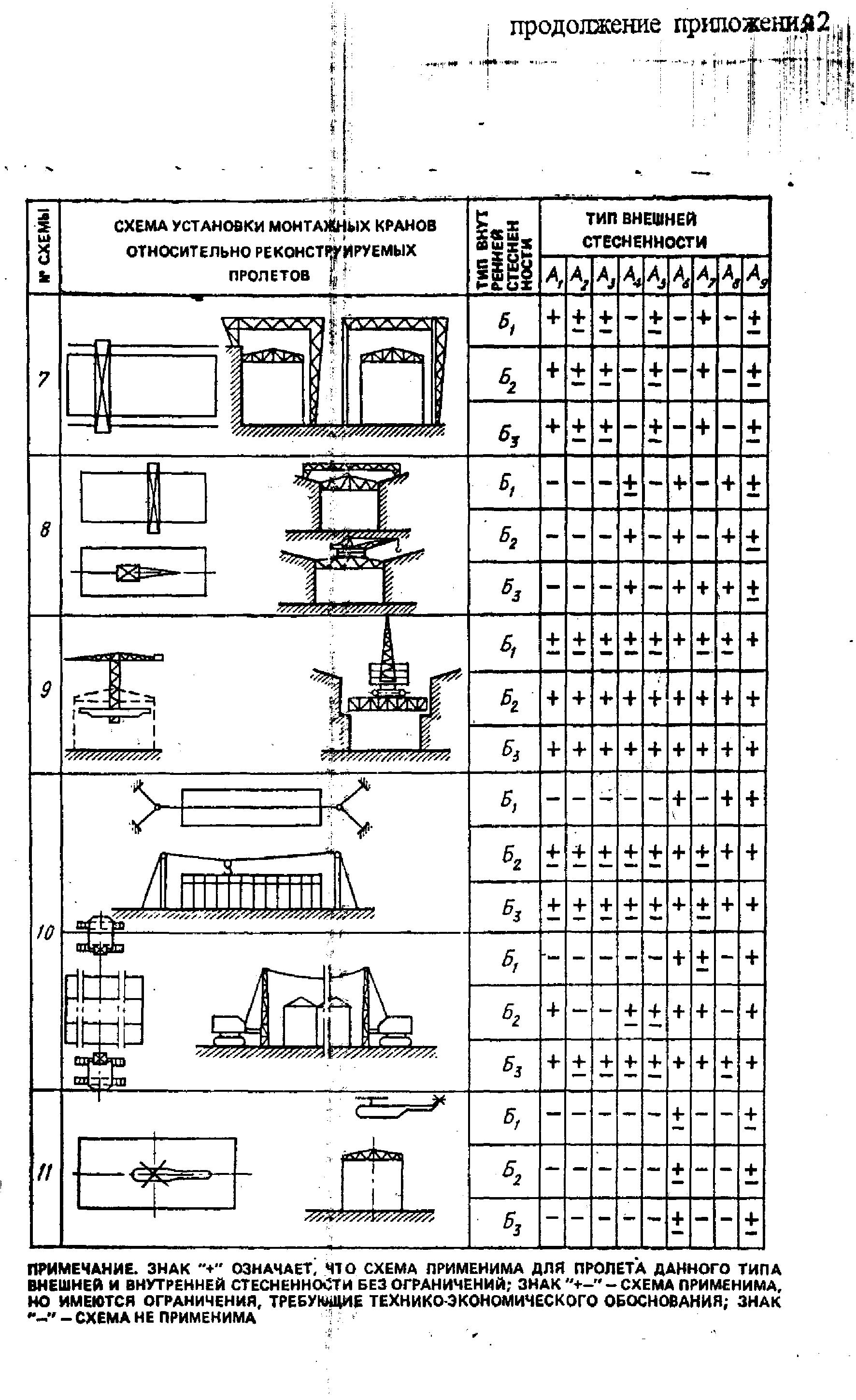

Продолжение приложения Б

№ схемы	Схема установки монтажных кранов относительно реконструируемых пролетов	Тип внутренней стесненности	Тип внешней стесненности
№ схемы		Тип внутренней стесненности	А₁	А₂	А₃	А₄	А₅	А₆	А₇	А₈	А₉
7		Б₁	+	+/-	+/-	-	+/-	-	+	-	+/-
		Б₂	+	+/-	+/-	-	+/-	-	+	-	+/-
		Б₃	+	+/-	+/-	-	+/-	-	+	-	+/-
8		Б₁	-	-	-	+/-	-	+	-	+	+/-
		Б₂	-	-	-	+	-	+	-	+	+/-
		Б₃	-	-	-	+	-	+	+	+	+/-
9		Б₁	+/-	+/-	+/-	+/-	+/-	+/-	+/-	+/-	+
		Б₂	+	+	+	+	+	+	+	+	+
		Б₃	+	+	+	+	+	+	+	+	+
10		Б₁	-	-	-	-	-	+	-	+	+
		Б₂	+/-	+/-	+/-	+/-	+/-	+	+/-	+	+
		Б₃	+/-	+/-	+/-	+/-	+/-	+	+/-	+	+
		Б₁	-	-	-	-	-	+	+/-	-	+
		Б₂	+	-	-	+/-	+/-	+	+	-	+
		Б₃	+	+/-	+/-	+/-	+/-	+	+	+/-	+
11		Б₁	-	-	-	-	-	+/-	-	-	+/-
		Б₂	-	-	-	-	-	+/-	-	-	+/-
		Б₃	-	-	-	-	-	+/-	-	-	+/-

Приложение В
