МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ, МОЛОДЕЖИ И СПОРТА УКРАИНЫ

ОДЕССКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ СТРОИТЕЛЬСТВА

И АРХИТЕКТУРЫ

Кафедра химии и экологии

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

по «ЭКОЛОГИЧЕСКОЕ ОБОСНОВАНИЕ АРХИТЕКТУРНО-СТРОИТЕЛЬНІХ РЕШЕНИЙ»

и «АРХИТЕКТУРНАЯ ЭКОЛОГИЯ»

для выполнения расчетно-графической работы

для студентов области знаний: «Строительство и архитектура»

Научно–квалификационный уровень: специалист, магистр

Специальностей: 7.06010202 «Градостроительство»,

7.06010201, 8.06010201 «Архитектура зданий и сооружений»

и 7.06010203 «Дизайн архитектурной среды».

Форма учебы: дневная

Одесса – 2013

УДК 614.4 (07):72

«УТВЕРЖДЕНО»

Ученым советом строительно–технологического института

протокол № 5 от 24.01.2013г.

Методические указания рассмотрены и рекомендованы к печати на заседании научно - методической комиссии строительно-технологического института, протокол № 3 от 17.12.2012 г .

Методические указания рассмотрены и рекомендованы к печати на заседании кафедры химии и экологии, протокол № 3 от 6.11.2012 г.

Составители:

проф., д.х.н. Довгань И.В.

ст. преподаватель Дмитренко М.П.

Рецензенты: профессор, д.г.-м.н. Сафранов Т.А., ОГЭКУ.

доц., к.т.н. Семенова С.В., ОГАСА

Ответственный за выпуск

зав. кафедрой химии и экологии проф., д.х.н. Довгань И.В.

Введение

В соответствии с учебной программой по дисциплинам «Экологическое обоснование архитектурно – строительных решений» и «Архитектурная экология» студенты по отрасли знаний «Строительство и архитектура» выполняют расчетно-графическую работу «Оценка воздействия проектируемого объекта на окружающую среду».

Данная работа включает комплексную оценку воздействия проектируемого объекта на загрязнение окружающей среды аналитическим, расчетным и графическим методами.

Требования к оформлению и подготовке расчетно-графической работы к защите:

  1. Расчетно-графическая работа должна быть напечатана или написана от руки четким почерком на листах А4, объем работы 20-25 страниц. Поля: 3 см слева, 1 см справа, по 2 см сверху и снизу страницы.

  2. Задание для расчетно-графической работы студенты выбирают на основе темы дипломной работы.

  3. Содержание работы с указанием страниц разделов и подразделов приводится на отдельном листе. Страницы должны быть пронумерованы.

  4. Графические изображения выполняются на отдельном листе формата (А4). В заключении работы делается вывод и дается список используемой литературы в работе.

  5. Расчетно-графическую работу необходимо выполнить, сдать и защитить в срок, установленный учебным планом.

Содержание расчетно-графической работы:

Введение

  1. Характеристика физико-географических и климатических условий района

  2. Характеристика проектируемого объекта строительства

  3. Оценка воздействия объекта на окружающую природную среду

    1. Воздействие на атмосферный воздух

    2. Воздействие на водную среду

    3. Воздействие на почву

    4. Акустическое воздействие

  4. Оценка воздействия на окружающую социальную и техногенную среду

  5. Оценка воздействия объекта на окружающую среду при строительстве

  6. Мероприятия по обеспечению нормативного состояния окружающей среды и экологической безопасности.

Комплексная оценка эксплуатации объекта на окружающую среду и мероприятия по защите

Список использованной литературы

Ниже расписано, какую информацию необходимо предоставлять по каждой главе.

Во Введении студент указывает цель необходимости проектирования, а в дальнейшем строительства данного объекта, данные относительно заинтересованности общественности и других сторон к планируемой деятельности. Указывается перечень использованных нормативно-методических документов, природоохранных мероприятий.

Пример, ВВЕДЕНИЯ

Раздел оценки влияния на окружающую среду в составе проекта «Жилого дома с встроенными офисными помещениями и подземным паркингом по адресу: г. Одесса, ул. Разумовская» выполнен с учетом требований ДБН А.2.2-1.2003 «Государственные строительные нормы Украины».

Целью раздела «Оценка воздействия на окружающую среду» в составе проекта жилого дома с встроенными офисными помещениями и паркингом по адресу: г. Одесса, ул. Разумовская, является экологическое обоснование целесообразности деятельности и способов ее реализации, определение путей и способов нормализации состояния окружающей среды и обеспечение требований экологической безопасности. Данный раздел выполнен с учетом приоритета экологических факторов в их взаимодействии с социальными и экономическими факторами.

При разработке ОВОС использованы:

- Закон Украины об охране окружающей природной среды.

  • ДБН А.2.2-1.2003 Государственные строительные нормы Украины. Состав и содержание материалов оценки воздействия на окружающую среду (ОВОС) при проектировании и строительстве предприятий, зданий и сооружений. Основные положения проектирования.

  • ОНД-86. Госкомгидромет. Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий;

  • ГОСТ 17.1.3.05-82 Гидросфера. Общие требования к охране поверхностных и подземных вод от загрязнения нефтью и нефтепродуктами.

  • ГОСТ 12.3.006-75 Эксплуатации водопроводных и канализационных сооружений и сетей.

  • Сборник методик по расчету выбросов в атмосферу загрязняющих веществ различными предприятиями; Гидрометеоиздат, Ленинград, 1986 г.

В І главе «Характеристика физико-географических и климатических условий района» указывается: физико-географические условия района, города или области строительства; рельеф местности; климатические характеристики: преобладающие ветра, скорость ветра, температура самого жаркого месяца и холодного, количество выпавших осадков, фоновое загрязнение окружающей среды.

Фоновое загрязнение окружающей природной среды выполняется согласно мониторинговых наблюдений.

Пост № 8 расположен в прибрежной зоне моря на Французском бульваре. Посты № 10, 15, 17 расположенные в северной и северо-западной частях города (ул. Черноморского казачества - № 10, Херсонский сквер - № 15, автовокзал - № 17). Посты № 16, 18, 19 расположенные в тех районах города, где наибольшее движение автотранспорта: угол Александровского проспекта и ул. В. Арнаутская - № 16, 1-а ст. Люстдорфской дороги - № 19, ул. Балковская - № 18. Пост № 20 находится на углу Итальянского бульвара и ул. Канатной.

Значения среднемесячных концентраций (qi) анализируемых загрязняющих веществ представлены в таблице 1.

Таблица 1. Среднегодовые концентрации загрязнителей по восьми постам г. Одессы за 2006 год.

Наименование загрязнителя

Пост

8

10

15

16

17

18

19

20

Пыль

0,135

0,284

0,286

0,279

0,280

0,294

0,260

0,263

Оксид серы (IV)

0,046

0,053

0,055

0,054

0,056

0,054

0,054

0,053

Оксид углерода (IV)

1,38

3,974

3,991

3,883

3,746

3,693

3,378

3,186

Оксид азота (IV)

0,0568

0,0688

0,0702

0,0705

0,0699

0,07

0,0699

0,0665

Примечание. Для анализа загрязнения атмосферного воздуха і-м веществом необходимо его концентрацию разделить на ПДКсс.

Поле среднемесячных концентраций пыли в г.Одесса (ПДКсс = 0,15мг/м3)

Поле среднемесячных концентраций СО2 в г.Одесса (ПДКсс = Змг/м3)

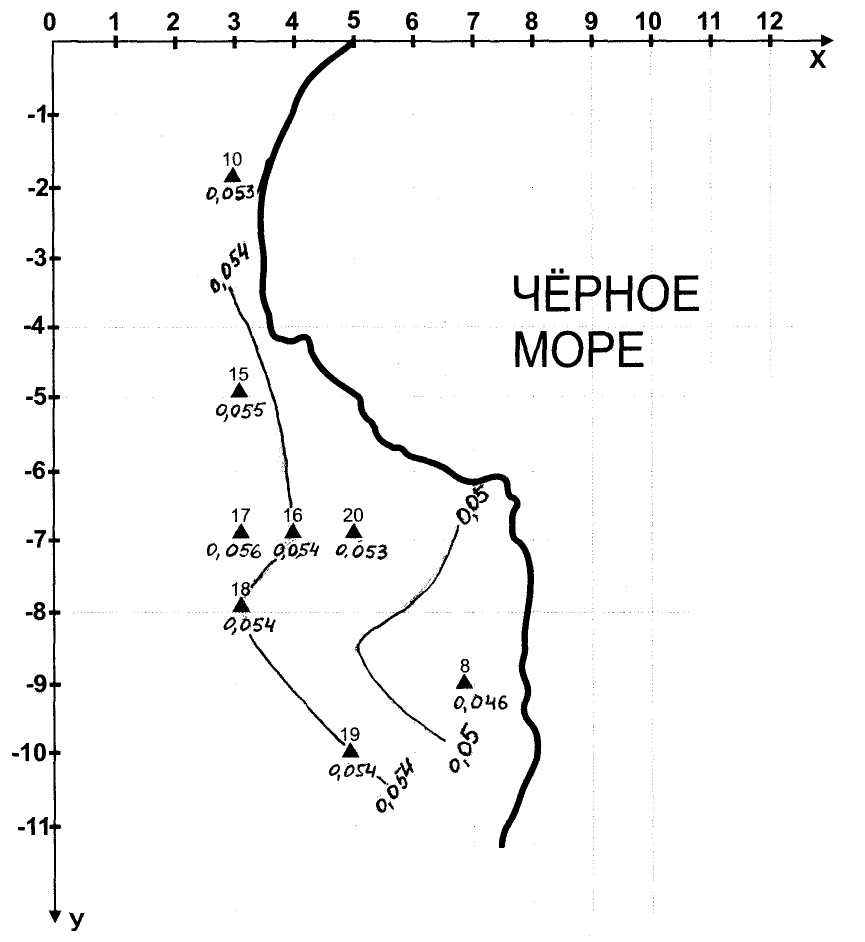

Поле среднемесячных концентраций SO2 в г. Одесса (ПДКсс = 0,05мг/м3)

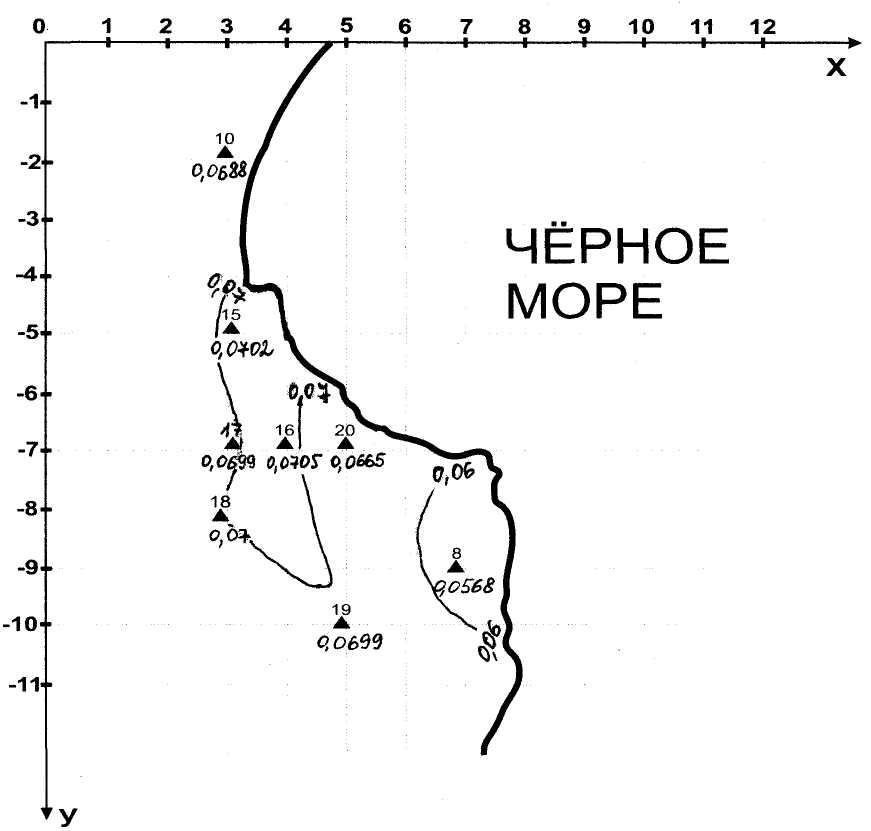

Поле среднемесячных концентраций NО2 в г. Одесса (ПДКсс = 0,04 мг/м3).

Пример Характеристика физико-географических и климатических условий г. Одессы

Г. Одесса относится к Ш-Б климатическому подрайону с мягким умеренным климатом. Регулятором климатических условий является Черное море. Несмотря на смягчающее влияние моря, климат не лишён черт континентальности. Весна и осень не продолжительные, особенно продолжительно лето с большим количеством солнечных дней, непродолжительна зима. Преобладающими направлениями ветра в течении года являются северо-западные, северные, частично северо-восточные и южные. Средняя годовая ветра наблюдаются в дневные часы, наименьшие - ночью или утром.

Наибольшие скорости ветра равны 5,4 - 5,7 м/сек. Наибольшие скорости наблюдаются в зимние месяцы и в начале весны, наименьшие в летние месяцы и в начале осени. В суточном ходе наибольшие скорости приходятся на северо-восточное и восточное направления. Преобладают ветры малых скоростей. Вероятность ветра со скоростью 1 - 5 м/сек и штилей составляет от 53 до 72% в год. Застаиванию, накоплению загрязняющих веществ в воздухе способствует безветрие или малые скорости ветра. В среднем за год, по данным станций Одессы, наблюдается 34 - 38 дней с сильным ветром.

Средняя годовая температура воздуха равна 9,6 - 10,3 °С. Средняя месячная температура воздуха в 13 часов самого жаркого месяца - июля - 25°С. Вследствие смягчающего влияния моря, абсолютный максимум температуры воздуха достигает в летние месяцы 36 - 38 °С. В среднем за год наблюдается 40 - 50 дней с туманами.

В среднем за год выпадает 375 - 400 мм осадков. Наибольшее количество осадков выпадает в летние месяцы, наименьшее в конце зимы и начале осени. Наблюдались значительные суточные максимумы осадков до 100 мм. В среднем в течении года наблюдаются 100 - 109 дней с осадками. В летние месяцы выпадение осадков имеет преимущественно ливневой характер.

Климатические характеристики расположения объекта представлены в таблицах.

Климатическая характеристика природных условий района размещения объекта принята в соответствии со СНиП 2.01.01-83 «Строительная климатология и геофизика»

Повторяемость направлений ветра и штилей (%) для Одессы

Месяцы

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

Штиль

Январь

19

15

11

5

6

11

14

17

1

Февраль

18

13

11

7

10

10

12

19

1

Март

16

14

11

8

14

11

10

16

1

Апрель

17

13

8

9

23

12

8

11

1

Май

17

11

8

10

21

13

8

12

1

Июнь

20

3

6

8

18

12

10

17

2

Июль

22

8

3

6

15

12

12

22

8

Август

19

10

3

7

14

12

13

20

2

Сентябрь

19

10

7

9

14

11

12

13

2

Октябрь

15

14

15

10

11

10

10

15

1

Ноябрь

16

17

15

6

9

12

13

12

1

Декабрь

16

17

15

6

9

12

13

12

1

Год

18

12

10

8

14

11

11

16

1

Повторяемость направлений ветра (числитель),%, средняя скорость ветра по направлениям (знаменатель), м/сек, штилей, max и min скорость ветра м/сек

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

Штиль

Макс. из средних скоростей по румбам

Январь

19

6,2

15

8,5

11

8

5

5

8

4,8

11

4,6

14

4,5

17

5,1

1

8,5

Июль

2

4,9

8

4,2

3

2,8

6

2,9

15

3,9

12

3,3

12

3,6

22

4,3

2

3,3

Повторяемость туманов различной продолжительности

Продолжи-тельность

тумана, часы

Месяцы

Год

1

2

3

4

5

6

7

8

9

10

11

12

0-4

56.9

42.2

42.9

57.8

70.3

80

82.6

90

75.8

64.4

59.1

53.6

55.8

4-8

22.6

22.6

25.8

24.7

16.8

12

13

10

24.2

22

19.5

26.4

22.6

8-12

9.5

10

11.2

7.8

6.9

8.0

4.4

6.8

9.1

3.3

8.8

12-16

4

7

6.8

4.2

4

5.1

4.1

3.9

4.6

16-20

2.6

5.2

5.9

1.8

2

1.7

3.2

1.4

2.9

20-24

0.7

3.9

2.9

2.3

1.4

1.5

24-28

1.1

2.6

1

3.0

1.4

1.1

1.3

28-32

2.6

1.1

0.5

32-36

1.1

0.9

0.4

0.4

0.4

>35

1.5

3

3.4

0.6

0.9

1.4

1.5

Среднемноголетние климатические характеристики

Месяцы

Год

1

2

3

4

5

6

7

8

9

10

11

12

Средняя температура воздуха, 0С

-2,5

-2,0

2,0

8,2

15

19,4

22,2

21,4

16,9

11,4

5,3

0,2

9,8

Среднемесячная скорость ветра, м/сек

6,2

6,1

6,2

5,2

4,7

4,4

4,2

4,6

4,2

5,6

6,5

6,4

5,4

Среднемесячная относительная влажность воздуха, %

88

85

74

63

72

77

80

82

82

88

88

88

80

Число дней со следами осадков

3,0

3,5

2,4

1,6

1,3

1,5

1,2

0,9

1,2

1,7

2,3

2,7

23,3

Средняя месячная и годовая скорость ветра, м/с

1

2

3

4

5

6

7

8

9

10

11

12

Год

5.6

5.5

5.4

4.6

4.2

3.9

3.9

3.9

4.1

4.8

5.5

5.5

4.7

Метеорологические характеристики и коэффициенты, определяющие условия рассеивания вредных веществ в атмосфере города

Наименование характеристик

Величина

Коэффициент, зависящий от стратификации атмосферы, А

200

Коэффициент рельефа местности

1,0

Средняя максимальная температура наружного воздуха самого жаркого месяца года, Т °C

25

Средняя температура наружного воздуха самого холодного месяца (для котельных, которые работают по отопительному графику), Т °С

-2,5

Среднегодовая роза ветров, %

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

18

12

10

8

14

11

11

16

Скорость ветра (U*) по средним многолетним данным, повторение превышения которой составляет 5%, м/с

10,5

Фоновое загрязнение атмосферы

За классом опасности более всего распространенные загрязняющие вещества, которые поступают в воздушный бассейн г. Одессы, распределяются следующим образом:

- I класс: оксид азота(IV), формальдегид, фтористый водород, фенол;

- II класс: оксид серы(IV), оксид азота(II), сажа, пыль неорганическая;

- III класс: оксид углерода(IV).

Данный объект располагается вблизи 18 поста наблюдений. По проведенному анализу было установлено, что по всем основным загрязнителям идет превышение концентраций, а именно: пыль в 1,96 раза, СО2 – в 1,23 раза, SO2 – 1,08раза, NО2 – 1,75раза.

Поле среднемесячных концентраций пыли в г.Одесса

Поле среднемесячных концентраций СО2 в г.Одесса

Поле среднемесячных концентраций SO2 в г. Одесса

Поле среднемесячных концентраций NО2 в г. Одесса

Фоновое загрязнение гидросферы.

В течение последних лет при проведении исследований, связанных с изучением состояния Черного Моря, выявлено, что на качество морского бассейна влияют сбросы предприятий, расположенных в прибрежной зоне. Обратные воды, которые сбрасываются в море с промышленных, сельскохозяйственных и других предприятий также составляют большой процент от общего загрязнения. Аварии на застарелых канализационных станциях и сетях образуют дополнительный источник загрязнения. С целью избежания подтопления территорий нередко осуществляются вынужденные санкционированные сбросы неочищенных сточных вод в поверхностные водные объекты. Основным фактором формирования антропогенного загрязнения морской среды является сброс обратных вод.

По результатам статистики было установлено, что объемы сбросов сточных вод в Черное море составили 205,7млн.м3. Объемы забора и использования морской воды предприятиями в отчетном году составляли 14,487млн. м3.

В целом, в морские воды контролируемой зоны Черного моря за 2004г водопользователями было сброшено обратных вод:

- без очищения – 2,13млн.м3.

- недостаточно очищенных – 39,6млн.м3.

- нормативно очищенных – 163,9млн.м3.

В результате сбросов во внутренние морские воды поступило:

- 61,3тыс.тонн взвешенных веществ

- 56,4тыс.тонн органических веществ.

Следует отметить, что ряд очистных сооружений в контролируемой зоне требует применения новых технологий очистки. На многих станциях очистки эффективность очищения сточных вод не соответствует нормативам предельно допустимого сброса загрязняющих веществ.

Фоновое загрязнение литосферы

Фоновое загрязнение литосферы не превышает нормативного.

Вo II главе «Характеристика проектируемого объекта строительства» предоставляются следующие материалы:

- данные о размерах строительных площадок, площади занятых земельных угодий, ТЭП;

- общая характеристика планируемой деятельности и ее альтернативы, благоустройство территории застройки, архитектурное решение, альтернативные методы энергосбережения;

- перечень и характеристику потенциальных источников воздействия на окружа­ющую среду;

- краткую характеристику производства, классы его опасности и продукции, кото­рая вырабатывается;

- данные о сырьевых, земельных, водных, энергетических и прочих ресурсах, которые потребляются;

- описание инженерных сетей и коммуникаций, схем сбора, очистки и удаления вредных веществ;

- соответствие планируемой деятельности градостроительной документации;

- рассмотрение вариантов размещения планируемой деятельности (в том числе альтернативы отказа от деятельности), а также вариантов технологических процессов, если они предусматриваются заданием на проектирование.

- предоставляется генплан и ситуационная схема объекта;

- производится уточнение границ санитарно-защитной зоны.

Пример, «Характеристика жилого дома с встроенными офисными помещениями и подземным паркингом по адресу: г. Одесса, ул. Разумовская»

Проект «Жилого дома с встроенными офисными помещениями и подземным паркингом по адресу: г. Одесса, ул. Разумовская» разработан по заказу в соответствии с нормами и правилами, действующими на территории Украины на основании предоставленных исходных данных:

  • акт выбора земельного участка для размещения объекта;

  • эскизный проект на жилой комплекс по ул. Разумовская, утверждённый в установленном порядке;

  • задание на проектирование;

  • технические условия на подключение комплекса к инженерным коммуникациям.

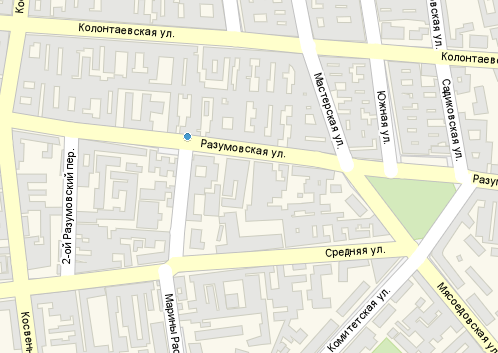

Площадка под строительство жилого дома расположена в г. Одессе, по ул. Разумовская, в микрорайоне «Д» жилого района 1-4 «Молдаванка» на территории бывшей поликлиники.

Участок под строительство имеет площадь 0,374 га. Рельеф участка спокойный с абсолютными отметками от 51,73 м до 53,2 м с уклоном в западном направлении. Грунты на площадке - лессовидные суглинки и супеси. Грунты обладают слабовыраженными просадочными свойствами. Тип грунтовых условий по просадочности - 1 (первый). Сейсмичность района - 6 баллов. Глубина промерзания грунта – 0,8 м.

Земельный участок граничит:

  • с севера - ул. Разумовская;

  • с юга - внутриквартальный проезд к существующему 2- этажному жилому дому;

  • с востока - хозяйственные постройки жильцов существующего 4- этажного дома;

  • с запада - существующие 2-х и 3-х этажные дома.

Под пятно застройки попадают существующие полуразрушенные здания с износом 20-60%, временные сооружения автостоянки, инженерные, сети, которые подлежат разборке и переукладке.

Жители домов отселяются.

Проектом предусматривается строительство жилого дома, состоящего из трёх отдельных секций разделённых конструктивно. Ориентация секций и их блокировка учитывает требования инсоляции квартир и обеспечивает подходы к любой секции. Высота этажа предусматривается 3,3 м. Увеличены площади квартир по сравнению с нормативными. Общее количество квартир в том числе: 1-комнатных - 100, 2-комнатных - 68, 3-комнатных 80. В подвальном этаже, переходящем в стилобат, запроектирован встроенный паркинг для легковых автомобилей, принадлежащих гражданам. На первом и втором этажах запроектированы офисные помещения общей площадью 2932 м2. Над жилыми этажами секций, выходящих на ул. Разумовская, предусмотрен полупроходной технический этаж высотой 1,65 м, над которым запроектированы крышная котельная, венткамеры и технические помещения.

Основные технико-экономические показатели

№ п/п

Наименование

Ед. изм.

Кол-во

По участку

1.

Площадь участка

м2

3740

2.

Площадь застройки

м2

3507

3.

Дороги, проезды, подъезды, площадки

м2

597

4.

Озеленение территории

м2

387

5.

Плотность застройки

%

93,6

6.

Плотность озеленения

%

0,1

По зданию

1.

Строительный объём

м3

122713,14

в т.ч. ниже отм. 0.000

м3

11574,72

2.

Площадь застройки

м2

3507,49

в т.м. высотная часть

м2

1821,36

3.

Общая площадь здания

м2

30306,70

в т.ч. ниже отм. 0.000

м2

3255,11

в т.ч. офисная часть

м2

2932,01

в т.ч. жилая часть

м2

24119,58

4.

Общая площадь квартир

м2

20698,63

5.

Площадь квартир

м2

19978,24

6.

Общая площадь летних помещений

м2

2860,56

7.

Площадь летних помещений

м2

1158,17

8.

Площадь внеквартрных помещений

м2

3791,17

в т.ч. технических помещений

м2

361,22

9.

Общее количество квартир

шт.

248

в т.ч. 3-комнатных

шт.

80

в т.ч. 2-комнатных

шт.

68

в т.ч 1-комнатных

шт.

100

Благоустройство территории учитывает максимальное сохранение существующих многолетних зелёных насаждений, растущих по ул. Разумовская, предусматривает удобные для маломобильных граждан подходы к дому, устройство площадок для отдыха, сохранение существующих деревьев по ул. Разумовская, посадка кустарников, цветников, устройство газонов с засевом многолетних сортов трав, устойчивых к вытаптыванию, с развитой корневой системой. Для парковки автотранспорта предусмотрен парковочный карман со стороны ул. Разумовская.

Инженерное обеспечение объекта

В районе строительства имеются городские сети водопровода, хоз-бытовой канализации. До начала строительства предусматривается вынос сетей водопровода и канализации из под пятна застройки. В соответствии с техническими условиями для гарантированного водоснабжения жилого комплекса предусматривается строительство 2-х участков внеплощадочных сетей водопровода.

В здании запроектированы раздельные системы хоз-питьевого и противопожарного водопровода, горячего водоснабжения, с циркуляцией. Приготовление горячей воды предусматривается от крышной котельной.

Для обеспечения необходимыми напорами холодного и горячего водоснабжения запроектирована повысительная установка, расположенная в подвальном помещении.

Насосная установка с тремя насосами с параметрами Q = 26 м3/час; Н = 95 м; N-7,5 кВт работает в автоматическом режиме и поставляется со щитом электрики и автоматики. В насосной устанавливается бак запаса воды V=78 м3, обеспечивающий условия стабильной работы установки.

Для внутреннего пожаротушения предусматривается насосная установка с двумя насосами. Для противопожарных нужд предусматривается бак запаса воды V= 81 м3.

На вводе водопроводов устанавливаются водомерные узлы с турбинным водосчётчиком. Сброс хоз-бытовых сточных вод предусматривается в городскую сеть хоз-бытовой канализации. Сброс воды от уборки полов в подземном гараже, случайных вод в помещении насосной осуществляется при помощи дренажного насоса, установленного в приямке. Стоки от санприборов, размещённых ниже отметки - 3,3, перекачиваются во внутридворовую сеть канализации при помощи насосных установок. Отвод дождевых вод предусмотрен в сеть

ливневой канализации. Производственные стоки отсутствуют.

Для отопления и горячего водоснабжения комплекса, на крыше каждого здания, выше уровня кровли, запроектирована крышные котельные. Котельные оборудуются газовым котельным оборудованием. Каждый котёл выведен отдельным газоходом. Топливом для котлов является природный газ с Q = 33,52 МДж/м3. Время работы источника: 24 час/сутки; 3840 час/год. Часовой расход топлива - 102,4 м3/час. Годовой расход топлива - 393 тыс. м3/год. Максимальный секундный расход газа при работе котла с максимальной нагруз­кой - 28,4 л/сек. Количество котлов – 2шт.

В здании запроектированы следующие системы отопления:

  1. Две системы отопления секций А и Б жилого дома с 10 по 22 этаж.

  2. Система отопления лестничных клеток верхней зоны секций А и Б.

  3. Две системы отопления нижней зоны жилого дома секций А и Б (1-9 этаж).

  4. Три системы отопления лестничных клеток нижней зоны жилого дома секций А, Б и В (с 3 по 9 этаж).

  5. Три системы отопления офисных помещений первого и второго этажей

  6. Система отопления лестничных клеток нижней зоны секций А, Б и В (с 1 по 9 этаж).

Регулировка теплоотдачи отопительных приборов осуществляется автоматически с помощью термостатических клапанов на приборах.

Вентиляция жилых и офисных помещений запроектирована приточно-вытяжная с механическим и естественным побуждением.

В помещения офисов, а также гаража приток воздуха осуществляется системой приточной вентиляции с механическим побуждением.

С целью дымоудаления из подземного гаража запроектированы 3 вытяжные системы с механическим побуждением.

Для создания комфортных условий в здании предусмотрена установка

кондиционеров.

Электротехническая часть запроектирована для 3-х фазного переменного тока 380/220 В. Электроснабжение осуществляется по двум кабельным линиям 6 кВт от «Одессаоблэнерго».

По степени надёжности электроснабжения относятся:

- к 1-й категории - электроприёмники противопожарных установок, лифты, аварийное освещение, огни светового ограждения, тепловые пункты;

  • ко 2-й категории - помещения офисов, а также остальные электроприёмники жилого дома;

  • к 3-й категории - электроприёмники противопожарных установок гаража, электроприёмники контроля воздушной среды, аварийное освещение гаража, остальные электроприводы.

Установленная мощность всех токоприёмников – 669,64 кВт.

Электроосвещение выполняется светильниками с лампами накаливания и люминесцентными лампами.

Схема размещения проектируемого объекта в системе застройки г.Одесса предоставлена на рис. 1.

Рисунок 1. Месторасположение объекта

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
