6.2. Влияние естественных условий на развитие подтопления г. Гомеля
Подтопление, как и любой другой геологический процесс, достигает максимального развития только в строго определенных климатических и физико-географических условиях. Основными природными факторами, которые определяют естественные условия формирования процесса подтопления, являются: климат, рельеф, геологическое строение (особенно поверхностных отложений), проявления неотектонических движений, геоморфологические особенности, гидрогеология изучаемой территории.
Подтоплению более всего подвержены территории, расположенные в основном в зонах избыточного увлажнения, имеющие обильное атмосферное питание. Значительное количество атмосферных осадков (610 мм в год); развитие в разрезе поверхностных отложений слабопроницаемых, фильтрационно-анизотропных, неоднородных и влагоемких пород, слабопроницаемых прослойков, на которых могут образовываться верховодки; относительно высокое положение уровней подземных вод и водоупоров (региональных и локальных); наличие естественных и искусственных барьеров, препятствующих оттоку подземных вод (их разгрузке); относительно низкие гипсометрические отметки (значительная доля в городе пойменных земель), слабая расчлененность рельефа, слабая дренируемость территории, подпор подземных вод в паводковые период - все это способствует развитию процесса подтопления [26, 150].
Геологические условия подробно описаны в части I. Здесь же рассмотрены вопросы, связанные с дренированностью территории г. Гомеля. Естественная дренированность городских территорий оказывает существенное влияние на формирование инженерно-геологических условий, в которых производится строительство и эксплуатация инженерно- коммуникационных, социальных и других объектов. Развитие дренажных систем определяет многие свойства грунтов, режим поверхностного стока и уровни грунтовых вод в пределах города.
Существуют различные методы оценки дренажных систем и пропускной способности поверхностного стока. Для оценки дренированности территории города Гомеля нами (совместно с Павловским А.И.) использовался показатель густоты дренажной сети на единицу площади. Общая оценка показала, что длина дренажных систем (овраги, балки, каналы, ручьи и реки) на территории г. Гомеля составляет 149,3 км. Наиболее интенсивно расчленена правобережная часть города в пределах моренной равнины, приуроченной к борту долины р. Сож. Густота дренажной сети в этой части города составляет 1,5-2,5 км/км2, а плотность линейных форм 35 ед./км . Глубина вреза варьирует в пределах 10-20 м. Водосборные бассейны небольшие по площади (0,2-1,0 км ) и длина линий поверхностного стока со склонов по нормам к тальвегам составляет от 20 до 150 м. Практически на всей территории между улицами Советской, Интернациональной и долиной реки Сож существуют очень хорошие условия дренажа поверхностного стока. Многие овражно-балочные системы являются местами разгрузки грунтовых вод. Хотя дренажная сеть этой территории несколько сократилась по сравнения с началом 20 века [11, 118], однако в законсервированном состоянии она сохранила свои дренирующие свойства.
Значительная часть территории г. Гомеля (район Сельмаша) приурочена к моренной равнине, однако дренажная сеть здесь развита слабо. В начале 20 века на возвышенных плакорах существовали болота (Горелое и другие), которые осуществляли местное регулирование уровня грунтовых вод (рисунок 6.1). Впоследствии они были засыпаны и застроены. Густота дренажной сети здесь изменяется от 0 до 0,3 км/км . Дренажные системы слабо выражены. Для западной части территории города, которая приурочена к зандровой равнине, густота дренажной сети составляет 0,52,0 км/км2. Показатель густоты дренажной сети возрастает по мере приближения к бассейну Мильчанской канавы.
Территория долины реки Сож (район Новобелицы) за счет современной мелиоративной сети характеризуется хорошей дренированностью, особенно в пределах поймы и частично надпойменных террас. Густота дренажной сети составляет 1,0-3,5 км/км .

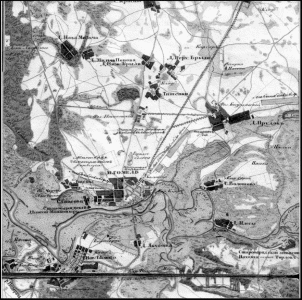

Рисунок
6.1 - Карта окрестностей местечка Гомель
[11].
В основу районирования территории города Гомеля по степени дре-
нированности положен комплекс параметров: густота дренажной сети
22 (км/км ), плотность дренажных форм (ед./км ), геологическое строение поверхностной толщи четвертичных отложений (11-20 м), длина линий стока в водосборных бассейнах дренажных систем (м), глубина вреза дренажных систем (м), расстояние между ближайшими тальвеговыми линиями (м). На основании проведенного анализа в пределах территории г. Гомеля выделено три района по степени дренированности территории и состава толщи четвертичных отложений (рисунок 6.2).
Рисунок
6.2 - Карта-схема естественной
дренированности территории г. Гомеля
(Составили Павловский А.И., Трацевская
Е.Ю.).
1
- линии одинаковой густоты расчленения
(изоденсы); 2 - тальвеги дренажных
систем; 3 - линии водораздела; 4 - болот,
существовавшие на водоразделах в
начале 20 века.
I - район развития моренной равнины. Поверхностная толща четвертичных отложений (до 20 м) представлена в разрезе сверху вниз лессовидными супесями и суглинками мощностью от 1,5 до 3 м. Подстилается моренными супесями и суглинками, часто сильно опесчанеными, мощностью от 5 до 15 м. Густота дренажной сети изменяется от 0 до 2,5 км/км2. Здесь выделено 2 подрайона:
1а - подрайон очень хорошего дренажа - расположен между долиной реки Сож и улицами Советская и Интернациональная. Густота дренажной сети составляет здесь 1,5-5 км/км , плотность форм линейной эрозии 3-ед./км , глубина вреза эрозионных форм 10-20 м, длина линий поверхностного стока между тальвегами и водоразделами изменяется от 20 до 150 м, расстояние между ближайшими тальвеговыми линиями составляет 150-500м. Территория хорошо дренирована и для эрозионных форм характерны области разгрузки грунтовых вод;
1б - подрайон со слабой разгрузкой грунтовых вод. Абсолютные отметки земной поверхности достигают здесь максимумов. Густота дренаж-
22 ной сети составляет 0,03 км/км , плотность до 1 ед./км , глубина вреза эрозионных форм 0,5-1,5 м, длина линий поверхностного стока 500-1500 м. Часто наблюдаются замкнутые понижения с местными регуляторами уровня грунтовых вод. Расстояние между ближайшими тальвеговыми линиями изменяется от 800 до 1500 м. Территория слабо дренирована и для нее характерно вертикальное движение грунтовых вод, которое при интенсивном выпадении атмосферных осадков приводит к заболачиванию территории.
- район развития зандровой равнины. По особенностям строения геологической толщи и развития дренажной сети выделяются 2 подрайона:
11а - подрайон слабой дренированности территории (примыкает с запада и принадлежит равнине). Характеризуется слабой густотой дренажной сети (0-0,5), наличием мощных песчаных отложений и высоким уровнем грунтовых вод. Плотность дренажных форм до 1 ед./км . Глубина вреза эрозионных форм равна 1-1,5 м. Длина линий поверхностного стока между тальвегами и водоразделами изменяется от 800 до 1200 м. Территория слабо дренирована и при высоком уровне зеркала грунтовых вод может заболачиваться.
11б - подрайон хорошей дренированности зандровой равнины (примыкает к Мильчанской канаве). Густота дренажной сети составляет 1-2
22 км/км , плотность 1-3 ед./км , глубина вреза эрозионных форм 0,5-1,5м.
Длина линий поверхностного стока колеблется от 500 до 1000 м. Высокая густота дренажной системы достигается за счет современной мелиоративной сети.
- район долины реки Сож (включает пойму и надпойменные террасы). Территория хорошо дренирована. Густота дренажной сети составляет 1-3,5 км/км , глубина вреза эрозионных форм 0,5-3,5 м, плотность дренажных форм 1-7 ед./км2. Длина линий поверхностного стока изменяется то 1,5 до 2 км. Грунтовые воды залегают на глубине 1,5-2 км. Заболоченность территории связана с сезонными изменениями водного режима реки Сож.
6.3. Причины развития техногенного подтопления
города
Основной общей причиной формирования процесса техногенного подтопления является нарушение структуры водного баланса на освоенной территории, т.е. превышение питания подземных вод (грунтовых, верховодки, техногенных водоносных горизонтов) над их разгрузкой [106, 115 ].
Значительные масштабы и интенсивность процесса техногенного подтопления в городах определяются геологическим строением, но, в основном, зависят от характера техногенных нагрузок, передаваемых городом на геологическую среду. Подтопление чаще интенсифицируется там, где имеются недостатки в проектировании, строительстве и эксплуатации сооружений.
Главные техногенные факторы подтопления в городах разделены нами, с учетом работ Е.С. Дзекцера [38, 108, 115, 150], на технико- организационные и социальные.
Технико-организационные факторы - это неполнота исходной информации и недостаточность качества работ в цепи «инженерные изыскания - строительство - эксплуатация».
При строительстве происходит ухудшение естественной дрениро- ванности территории. Главными причинами этого являются: изменение существующего рельефа поверхности, определяющего поверхностный сток (устройство насыпей, дамб, обратного уклона, засыпка оврагов и пр.), уничтожение существующей гидрографической сети (ликвидация мелких рек и ручьев, канализирование рек - помещение их в трубы, строительство водонепроницаемых набережных и т.д.). Подтоплению также способствуют: длительный перерыв между земляными и строительными работами нулевого цикла, приводящий к накоплению поверхностных вод в котлованах и траншеях, их инфильтрация и увлажнение грунтов до критического состояния; создание участков намывных грунтов; экранирование поверхности земли зданиями, асфальтом, резко снижающими испарение грунтовых вод; подача к строительной площадке больших количеств воды по временным и часто имеющим значительные утечки коммуникациям [115, 106]. Как отмечают исследователи [168], причиной 80% аварийных ситуаций является изменение режима подземных вод при проведении строительных работ.
При эксплуатации инженерных сооружений активизация процесса подтопления может быть вызвана утечками из стационарных водонесущих коммуникаций, фильтрационными потерями из различных водоемов, накопителей и резервуаров; спусками (сбросами) сточных вод в грунты; сверхнормативными (бесконтрольными) поливами зеленых насаждений, устройством снежных свалок; недостаточностью существующей дождевой канализации и/или ее неудовлетворительной работой; дефектами вертикальной планировки; наличием различных экранирующих покрытий, заметно снижающих испарение и способствующих конденсации влаги; барражированием заглубленными конструкциями и сооружениями подземного потока (например, устройством свайных полей); отсутствием и/или недостаточностью необходимых защитных мероприятий.
Одной из причин ошибок в указанной технологической цепи может быть отсутствие необходимого научно-методического сопровождения, а процесс подтопления является слабопрогнозируемым [106].
Социальные факторы - быстро возрастающее водопотребление в городах. Увеличение водопотребления при организации централизованного водоснабжения населенных пунктов. Среднесуточное нормативное водопотребление населением составляет 300 л/сут на чел и водоотведение - 300 л/сут на чел. Утечки из водонесущих коммуникаций составляют по разным данным от 4% до 50-60 % [8, 37, 89, 96, 113], таким образом, они существенно влияют на развитие процесса техногенного подтопления.
Факторы подтопления можно разделить на основные и дополнительные. Основные - действуют в пределах всей территории, характеризуемой данными условиями, а дополнительные - на локальных участках.
По степени воздействия факторы техногенного подтопления ранжируются в основные ряды [34]: 1) подпор грунтовых вод при создании водохранилищ и массивов орошения; 2) инфильтрация утечек из водопроводных, канализационных и тепловых сетей; 3) инфильтрация воды при поливах зеленых насаждений; 4) инфильтрация атмосферных осадков; 5) подпор грунтовых вод естественными водотоками; 6) циклические подъемы грунтовых вод. И в дополнительные: 1) инфильтрация воды из резервуаров, водоемов, хранилищ стоков, фонтанов, от технологических циклов промышленных предприятий; 2) барраж (подпор) водотока грунтовых вод сваями, подземными частями зданий и сооружений; 3) инфильтрация талых вод; 4) конденсация воды в засыпанных пазухах котлованов и траншей под отмостками на затененных участках и участках, находящихся под покрытиями на участках производства; 5) конденсация паров воды в грунте (сезонная); 6) тепловлагоперенос на участках производств с разным температурным режимом.
Подобно структуре естественного водного баланса, нами выделены три основные группы факторов, которые, по существу, являются причинами техногенного подтопления [150].
1. Дополнительное инфильтрационное питание грунтовых вод, обусловленное систематическими и аварийными утечками воды из водонесу- щих коммуникаций. Развитию этого процесса способствуют интенсивная застройка городской территории, физический износ водонесущих коммуникаций, недостаточные темпы реконструкции и восстановления сетей, увеличение водопотребления при организации централизованного водоснабжения; инфильтрация поверхностных вод вследствие нарушения поверхностного стока: задержание земляными отвалами, проездами, насыпями [8, 34, 41, 67, 75, 94, 105, 114, 115 и др.].
Нарушение условий дренирования территории (снижение естественной дренированности в связи с перепланировкой поверхности земли, засорение и заиление рек, ручьев, дренажных каналов, заключение их в коллектора; несистемное решение вопросов вертикальной планировки и организации поверхностного стока при освоении территории и реконструкции зданий; отсутствие систем канализации и ливневого стока; плохая работа дренажных систем и локальных дренажей из-за ошибок, связанных с низким качеством проектирования и строительства и т.д.) [8, 34, 36, 99, 110, 115].
Нарушение условий подземного стока (наличие искусственных грунтов, подпор от водохранилищ, искусственных водоемов и каналов, барражный эффект свайных полей и глубоких фундаментов) [34, 94, 114, 115, 133, 136, 137 и др.].
Систематические утечки из водонесущих коммуникаций (водопроводов, канализации, теплосетей), как одна из основных причин техногенного подтопления, широко рассмотрена в литературе По данным Г.С. Со- лопова [3], в балансе годового инфильтрационного питания систематические утечки составляют 50-60%, аварийные до 40%, атмосферные осадки - 5-10%. Интенсивная застройка городской территории неизбежно влечет за собой увеличение протяженности водонесущих коммуникаций и связанный с ними расход воды и ее неизбежные потери [113, 137].
Зачастую одной из причин подтопления является отсутствие водотоков вдоль дорог и проездов. Например, ситуация с подтоплением в г. Гомеле усугубилась после повышения отметки дорог по улицам Ауэрбаха, Пивоварова. На территории РУП «Гомельский завод «Коммунальник» после того, как северо-западнее завода был построен путепровод через железную дорогу и произведена застройка прилегающей к заводу территории, отмечается устойчивый подъем уровней грунтовых вод.
В результате засыпки оврагов, использования их территорий под застройку или огороды, асфальтирования и т.д. многие овраги не работают как дренажные системы, т.к. они лишены присущих им естественных площадей водосбора. Их дренирующие способности как бы законсервированы. Поверхностный сток на застроенных территориях осуществляется в ливневую канализацию, которая рассматривается как один из источников подтопления. С этой точки зрения ликвидация оврагов способствует развитию подтопления и процессов, связанных с ним.
Например, по ул. Хатаевича естественная дренажная система (овраг с присущей ему водосборной площадью) заменяется искусственной (ливневой канализацией). В этом случае очень важно исключить возможность утечек из водонесущей коммуникации. Хорошо развитые овраги, как правило, формируются в легко размываемых грунтах. При наличии утечек из водонесущих магистралей поверхностный или подземный (суффозия) размыв грунтов чреват серьезными последствиями (рисунок 3.12).
В XIX-первой половине XX века на возвышенных плакорах моренной равнины существовали болота - Горелое и другие (рисунок 6.1), которые осуществляли местное регулирование уровня грунтовых вод. Впоследствии они были засыпаны и территории застроены, чем и вызывается развивающийся здесь процесс подтопления.
Снижение естественной дренированности территорий в результате замусоривания и заиления рек, ручьев, дренажных каналов имеет место, например, вдоль ручья Мостище, Мильчанской мелиоративной канавы, Лещинской ложбины по ул. Крайняя, притока Гомсельмашевской канавы между улицами Я.Коласа и Тракторная и др.
Ложбины стока, ручьи и речушки обеспечивают отвод поверхностного стока и дренаж грунтовых вод с окружающей территории. Заключение их в коллектора провоцирует развитие процесса техногенного подтопления. Так, например, часть стока Мильчанского ручья и Лещинской ложбины забраны в коллектора. Недостаточно развитая система дождевой канализации не компенсирует естественную дренированность территории, которая существовала до их строительства. Это приводит к застаиванию стока и подтоплению территории, особенно в период интенсивного выпадения атмосферных осадков. Периодическое подтопление устьевых участков магистральных коллекторов высокими водами р. Сож осложняет ситуацию.
Способствует развитию подтопления и несистемное решение вопросов вертикальной планировки и организации поверхностного стока при освоении и реконструкции без учета последствий для территорий прилегающих к объекту строительства. Такие случаи наиболее характерны для тех территорий, на которых строительство различных инженерных сооружений велось в разное время. Так, например, ул. Балтийская, застройка усадебного типа. Раньше на улице была проложена дренирующая канава, по которой вода стекла в сторону ул. Бочкина. Позже канаву забрали в трубу. Когда строили 9-этажный дом, перегораживающий ул. Балтийскую, трубу обрезали, и 9-этажный дом перекрыл сток. Эта территория была проблемной в связи с подтоплением. После строительства дома ситуация ухудшилась.
Наличие искусственных грунтов не однозначно влияет на развитие процессов подтопления [150]. Насыпной грунт обычно представлен смесью песков разнозернистых, глинистых грунтов, битым кирпичом, строительным мусором и т.д. Поэтому в таких грунтах, как правило, формируются воды спорадического распространения и приурочены они чаще всего к прослоям песка. Например, по данным ДП «Гомельгеосервис», именно такие условия встречены при бурении скважин на крупзаводе (23.11.99) - при мощности техногенных отложений 3,6 м глубина залегания подземных вод - 0,8 м; или при бурении скважин на территории фабрики «Полесье» по ул. Катунина (8.02.00) - при мощности техногенных отложений 3,0 м глубина залегания грунтовых вод 2,2-2,8 м; на территории фабрики Го- мельобои (09.99) грунтовые воды вскрыты на глубине 5,65 м при мощности насыпного грунта 7,2 м. Аналогичная ситуация наблюдалась по ул. Могилевской (9.06.94), на пересечении улиц Б. Хмельницкого и 60 лет СССР, в районе клуба завода «Кристалл» и т.д. Источниками питания этих вод могут быть как атмосферные и паводковые воды, так и утечки из водо- несущих коммуникаций (дымовая труба локомотивного депо - 22.10.98).
С другой стороны, есть много примеров тому, что при существенной мощности техногенных отложений грунтовые воды в них не вскрыты: АЗС ул. Малайчука (06.96 - мощность техногенных отложений 2,1 м), котельная северная (01.96 - мощность - 2,5 м), Гомель-Ратон (06.99 - мощность 2,5 м) и т.д.
Зачастую воды техногенных отложений имеют гидравлическую связь между собой, или/и с водоносными горизонтами, залегающими в подстилающих их природных грунтах, или с поверхностными водами (в т.ч. реки Сож). Например, мощность насыпного грунта по ул. Пушкина (радиотелецентр) резко меняется от 10,7 до 1,9 м (засыпанный овраг), вместе с тем, глубина залегания грунтовых вод остается почти одинаковой 8,18,5 м.
К искусственным относятся и намывные грунты. Масштабные работы по намыву пойменных земель существенно изменили условия разгрузки грунтового потока в долине р. Сожа, что в частности может вызывать подъем уровня грунтовых вод на территориях, распложенных выше по потоку. Поэтому по контуру намывных грунтов предусматривается прокладка дренажных канав. Как правило, в самих намывных грунтах подземные воды залегают на небольших глубинах: от 1,0 до 5,8 м при мощности техногенных отложений 1,6-6,5 м (Ледовый Дворец, микрорайоны 16, 17, 20).
Проблема подпора грунтовых вод барражирующим действием свайных полей и глубоких фундаментов широко рассматривается в научной литературе [34, 94, 114, 115, 133, 136, 137 и др.]. Свайные фундаменты прорезают всю толщу четвертичных отложений, значительно уплотняя грунт, уменьшая его общую пористость под сооружениями. Этим создаются искусственные «шпунтовые» завесы на путях оттока грунтовых вод.
Интенсификация застройки, особенно переход на строительство зданий и сооружений повышенной этажности на свайных фундаментах, требуют если не опережающего, то хотя бы параллельного строительства дренажных сооружений. Полумеры, типа откачки вод из подвальных помещений зданий, со временем лишь усилят эффект подтопления ибо создают зону промывки вокруг здания, увеличивают подток вод, а в последствии могут привести к осадкам фундаментов.
Значительное изменение подземного водного баланса территорий связано с созданием крупных отрицательных форм рельефа. Значительные по площади и глубине карьеры (особенно после окончания их эксплуатации) становятся приемниками поверхностных вод и местными источниками локального повышения уровня первого водоносного горизонта. В случае интенсивного таяния снега и выпадения дождевых осадков существенное увеличение объема воды в искусственных водоемах и повышение их уровня оказывает повышающий гидравлический эффект, который может наблюдаться на удалении в несколько сотен метров (а в случае с крупными карьерами до нескольких километров) от искусственного водоема. В результате этого возможно временное подтопление грунтовыми водами различных подземных сооружений и отрицательных форм рельефа как природного, так и техногенного происхождения. В Гомеле имеется несколько искусственных водоемов, которые могут являться причиной временного повышения уровня грунтовых вод и подтопления понижений и подземных сооружений (подвалов, погребов и т.д.). Вероятность подтопления возрастает в связи с тем, что жилая застройка располагается в непосредственной близости от некоторых искусственных водоемов. Во время сухих сезонов разрабатываемые карьеры, особенно, если из них откачивается вода, являются причиной местного понижения уровня грунтовых вод.
Таким образом, процессы подтопления определяются комплексом взаимосвязанных причин. Поэтому изменение сложившейся тенденции и улучшение ситуации может быть достигнуто путем системных усилий, т.е. созданием системы инженерной защиты города.
6.4. Инженерно-геологические процессы и явления, вызываемые
подтоплением
6.4.1 Последствия подтопления
Опасность подтопления выражена, прежде всего, в воздействиях на геологическую среду, приводящих к неблагоприятным последствиям: изменению химического состава подземных вод, увеличению влажности пород. Это, в свою очередь, может привести к аварийным деформациям зданий, сооружений, дорог, инженерных сетей и в, конечном итоге, ухудшает социальные и экологические условия жизни людей. Таким образом, выделяют негативные первичные и вторичные последствия подтопления объектов хозяйства [75, 89, 96, 104, 110, 114, 158, 160].
Основные первичные последствия связаны с коррозионным разрушением фундаментов и нижних частей наземных конструкций зданий и сооружений, приводящих к их ускоренному износу и деформированию, с затоплением подвалов, шахт лифтов, подземных сооружений и коммуникаций неглубокого заложения, размножением кровососущих насекомых, появлением сырости и лишайниковых образований в жилых и рабочих помещениях, заболачиванием бессточных понижений рельефа, а также с деградацией и гибелью древесно-травяной растительности в результате отмирания их корневых систем в водонасыщенных и часто сильно техноген- но-загрязненных грунтах.
Вторичные последствия подтопления нередко приводят к существенно большим потерям, чем первичные последствия этого процесса. Они связаны с оседаниями и провалами земной поверхности, образующимися в результате доуплотнения замачиваемых при подъеме уровня подземных вод грунтов в основание зданий и сооружений, гидродинамического и тик- сотропного (при динамических воздействиях) разжижения этих грунтов, обычно проявляющегося при возможности их выноса на склонах или в строительных выемках, а также с образованием новых и активизацией существующих оползневых, карстовых, карстово-суффозионных, эрозионных и других геологических опасностей.
При подтоплении происходят:
затопление заглубленных помещений, в результате которого появляется сырость и грибковые образования на стенах; исключается хранение в подвалах имущества и пищевых продуктов; создается благоприятная среда для развития комаров, заболевания людей; резко осложняются условия содержания и ремонта систем водо- электро- и газоснабжения, ускоряется их износ;
обводнение грунтов оснований, недопустимое снижение их прочностных и деформационных свойств, активизация опасных геологических процессов (карст, оползни, провалы, суффозия и пр.), что в свою очередь ведет к аварийным деформациям зданий, сооружений, дорог, инженерных сетей и в конечном итоге ухудшает социальные и экологические условия жизни людей;
повышение на 1-2 балла сейсмичности застроенной территории, что приводит к заметному снижению сейсмоустойчивости существующих, не рассчитанных на эти воздействия зданий и сооружений;
сокращение защитного слоя зоны аэрации, что способствуют проникновению загрязняющих веществ вглубь массивов пород;
загрязнение подземных вод, что при их разгрузке в реки, водохранилища и другие водные объекты ведет к угнетению биоценозов, ограничивая использование водоемов для купания и отдыха людей, для полива зеленых насаждений;
повышение агрессивности грунтовых вод и коррозионной активности грунтов по отношению к металлу и бетону заглубленных сооружений и коммуникаций;
опасное гидростатическое взвешивание различных емкостей и продуктопроводов, что ведет к возникновению аварийных экологических ситуаций;
недопустимое увлажнение и засоление территорий городских парков, скверов, газонов, ведущее к угнетению зеленых насаждений и удорожанию их содержания, а нередко и заболачиванию и заторфовыванию территорий, в том числе и загрязненными канализационными стоками;
затопление траншей инженерных коммуникаций, что провоцирует многочисленные аварии и наносит ущерб окружающей среде;
загрязнение дренажным стоком рек-водоприемников при их эксплуатации;
подтопление кладбищ и скотомогильников, полигонов бытовых и промышленных отходов;
подтопление памятников истории и культуры, уничтожение уникальных исторических ландшафтов; затопление заглубленных помещений памятников ведет к их разрушению, невосполнимой потере предметов древней культуры народа; вследствие увлажнения стен разрушаются фрески, недопустимо повышается влажность в помещениях, что вызывает преждевременное разрушение памятника;
на территориях, где подземные воды загрязнены нефтепродуктами, подъем жидких и газообразных нефтяных углеводородов к поверхности земли, что создает взрыво- и пожароопасную обстановку;
подтопление в целом заметно ухудшает эпидемиологическую обстановку.
Таким образом, изменения гидрогеологической обстановки приводят к активизации существующих и возникновению новых не характерных для данной территории инженерно-геологических процессов и явлений. Большая часть из них является необратимыми, глубоко влияющими на состояние всей геологической среды города в целом.
6.4.2 Изменения показателей механических свойств грунтов
при подтоплении
Повышение уровня грунтовых вод вызывает увеличение влажности, ослабление межагрегатных связей, что, в свою очередь, ведет к изменению консистенции грунтов до текучей, снижению угла внутреннего трения и удельного сцепления, изменению сжимаемости грунтов. В результате развития этих процессов могут происходить неравномерные деформации зданий и сооружений [86, 106 и др.].
Изучая процесс подтопления, важно установить форму, направление и скорость подъема уровня грунтовых вод [86]. Равномерный характер подъема, как правило, вызывает равномерную осадку сооружения, которая в допустимых пределах не представляет опасности для эксплуатации. Опасность проявления неравномерных осадок возникает в случаях образования водных куполов, а также при фронтальном движении грунтовых вод, горизонт которых занимает более высокое положение по отношению к отметке подошвы фундамента. В случае купольной формы подъема грунтовых вод часть здания может оказаться расположенной над незамоченной толщей грунтов. При этом может возникнуть неравномерность осадок различных частей зданий. Аналогичное явление встречается в случае фронтального характера подъема уровня грунтовых вод.
Нормативными документами [120] при проектировании оснований, сложенных не полностью водонасыщенными (Sr<0,8) глинистыми грунтами, рекомендуется учитывать возможность снижения их прочностных и деформационных характеристик вследствие повышения влажности грунтов в процессе строительства и эксплуатации.
По характеристикам механических свойств грунтов (углу внутреннего трения - ф, удельному сцеплению - С, модулю деформации Е) и значению расчетного сопротивления R0 можно судить о несущей способности, деформируемости грунта и возможности использования его в качестве основания фундамента. Явными показателями для этой цели служат модуль деформации Е и расчетное сопротивление R0. Грунты принято считать малосжимаемыми (а, следовательно, надежными в качестве оснований сооружений), если модуль деформации Е>20 МПа; среднесжимаемы- ми - при 20>Е>5 МПа; сильносжимаемыми, если Е < 5 МПа [12]. Опирать фундаменты на сильносжимаемые грунты (к которым относятся, в том числе, пылевато-глинистые грунты с показателем текучести, превышающем 0,75) небезопасно, и использовать эти грунты в качестве оснований капитальных зданий нормативными документами не допускается [12].
При подтоплении застроенных территорий происходит изменение влажности пород от первых процентов вплоть до полного водонасыщения. Таким образом, их несущая способность может значительно меняться и переходить через критическую отметку.
Анализ нормативных значений модуля деформации и расчетных сопротивлений пылевато-глинистых непросадочных грунтов (таблицы 6.1, 6.2) показывает, что увеличение влажности, а, следовательно, показателя текучести, например, для флювиогляциальных суглинков, от 0 до 75 приводит к уменьшению модуля деформации от 27 до 17, т.е. в 1,7 раза (на 38%). Таким образом, грунт из категории малосжимаемых переходит в категорию среднесжимаемых. С другой стороны, по данным Дзекцера Е.С. [35], после подтопления происходит снижение величины модуля деформации для непросадочных суглинков в 1,5-2,0, по другим данным [24, 86] от 2,0-3,5 до 4-5 раз соответственно. Кроме того, сцепление в этом случае может уменьшиться в 2-2,5 раза, угол внутреннего трения на 10-15 % [24].
Расчетное сопротивление, например, суглинков при коэффициенте пористости 0,7 при изменении показателя текучести от 0 до 1 уменьшается от 250 до 180 кПа, т.е. в 1,4 раза (28%) (таблица 6.2). Для песчаных грунтов, например, песков плотных пылеватых, при изменении их состояния от маловлажного до насыщенного водой, расчетное сопротивление уменьшается в два раза (таблица 6.3).
Таблица 6.1 - Нормативные значения модуля деформации пылева- то-глинистых нелессовых грунтов (из СНиП 2.02.01-83 с сокращениями)
Происхождение грун |
Наименование грунтов и пределы нормативных значений их |
Модуль деформации грунтов Е, МПа, при коэффициенте пористости е, равном |
|||||||
тов |
показателей текучести |
0,45 |
0,55 |
0,65 |
0,75 |
0,85 |
0,95 |
1,05 |
|
. а |
Суглинки |
0<Il<0,25 0,25<Il<0,5 0,5<Il<0,75 |
34 32 |
27 25 |
22 19 17 |
17 14 12 |
14 11 8 |
11 8 6 |
5 |
|
|
0<Il<0,25 |
- |
28 |
24 |
21 |
18 |
15 |
12 |
^alag |
Глины |
0,25<Il<0,5 0,5<Il<0,75 |
- |
- |
21 |
18 15 |
15 12 |
12 9 |
9 7 |
Флювиогля- циальные |
Суглинки |
0<Il<0,25 0,25<Il<0,5 0,5<Il<0,75 |
- |
40 35 |
33 28 |
27 22 17 |
21 17 13 |
14 10 |
7 |
Таблица 6.2 - Расчетные сопротивления R0 пылевато-глинистых (непросадочных) грунтов (из СНиП 2.02.01-83 с сокращениями)
Пылевато- глинистые грунты |
Коэффициент пористости е |
Значения Ro, кПа, п г |
ри показателе текучести рунта |
Il=0 |
Il=1 |
||
Супеси |
0,5 0,7 |
300 250 |
300 200 |
Суглинки |
0,5 0,7 1,0 |
300 250 200 |
250 180 100 |
Глины |
0,5 0,6 0,8 1,1 |
600 500 300 250 |
400 300 200 100 |
Таблица 6.3 - Расчетные сопротивления R0 песчаных грунтов (из СНиП 2.02.01-83 с сокращениями)
Пески |
Значение R0, кПа, в зависимости от плотности сложения песков |
|
плотные |
средней плотности |
|
Мелкие: маловлажные влажные и насыщенные водой |
400 300 |
300 200 |
Пылеватые: |
|
|
маловлажные |
300 |
250 |
влажные |
200 |
150 |
насыщенные водой |
150 |
100 |
Маковецкий О.А. приводит следующие данные, полученные при изучении четвертичных пылевато-глинистые грунтов тугопластичной и полутвердой консистенции мощностью 6-12 м (г. Пермь) [76]. В ходе эксплуатации зданий происходили интенсивные протечки на вводах водоне- сущих коммуникаций, а, следовательно, затопление подвалов и технических подполий. Грунты, залегающие в основании зданий, приобрели мягко- и текучепластичную консистенцию. Это привело к значительному, а главное неравномерному снижению прочности и деформационных характеристик: модуля деформации грунта на 35-40 %, удельного сцепления на 40-60 % (таблица 6.4).
|
у, (кН/М3) |
С, КПа |
Ф, О |
Е, МПа |
Вне зоны подтоп |
19,1-9,3 |
26-28 |
19-21 |
8-10 |
ления |
|
|
|
|
В зоне подтопления |
||||
Контур здания |
18,3-18,6 |
14-16 |
13-15 |
5-6 |
Ввод коммуника |
17,1-17,4 |
11-13 |
11-13 |
3-5 |
ции |
|
|
|
|
Изменения физико-механических свойств грунтов при подтоплении исследовались на территориях различных городов России. Данные, приведенные в таблице 6.5, однозначно свидетельствуют об уменьшении несущей способности грунтов и увеличении их деформируемости.
С ростом влажности основания также происходит снижение величины расчетного сопротивления сжатию грунтов в пределах 15-20 %, и в результате в ряде точек под зданием оно становится меньше, чем давление на основание от сооружения. Это приводит как к интенсивному развитию абсолютных осадок, так и к очередному увеличению их неравномерности по пятну здания. Существенная неравномерность осадок основания приводит к развитию повреждений в несущих конструкциях зданий.
Таблица 6.5 - Изменения физико-механических свойств грунтов при подтоплении территорий городов России [34]
Объект |
Угол внутреннего трения,град |
Сцепление, МПа |
Модуль деформации, МПа |
Новосибирск |
25 - 27 22 - 25 |
0,02 - 0,07 0,009 - 0,02 |
7,3 - 8,4 2,9 - 3,9 |
Краснодарский край |
18 -19 15 -16 |
0,09 - 0,1 0,04 - 0,05 |
- |
Сальск |
28 25 |
0,03 0,01 |
- |
Георгиевск |
- |
- |
7,8 -14,1 3,7 - 4,3 |
Новочеркасск |
- |
- |
1,5 -17,6 3,7 - 4,3 |
Одесса |
- |
- |
10,8 -16,7 3,9 - 4,9 |
Примечание: над чертой - до подтопления; под чертой - после подтопления. |
И.А. Бусел [9] исследовал зависимость изменения основных показателей физико-механических свойств от влажности в том числе моренных супесей и суглинков приповерхностных горизонтов днепровской морены в г. Гомеле. Характерными свойствами этих грунтов являются низкая степень влажности и повышенная пористость. При этом наиболее значительное уменьшение прочностных характеристик происходит в диапазонах изменения степени влажности 0,4-0,5 и 0,6-0,7, причем больше реагирует на изменение влажности удельное сцепление. При полном водонасыщении (Sr=1) при испытаниях под водой существенного уменьшения прочностных и деформационных характеристик не установлено.
Бусел И.А. [9] рекомендует для практического использования ориентировочные значения коэффициента снижения модуля деформации КЕЮ, представляющего собой отношение Е при природной влажности к Е при прогнозной (в условиях полного водонасыщения):
при Sr = 0,4-0,5 КЕ ш = 1,7-2,7, при Sr = 0,6-0,7 КЕ ю = 1,4-1,6, при Sr = 0,8-0,9 КЕ ю = 1,2-1,3.
КЕ ю увеличивается при повышении влажности и удельных нагрузок на грунт.
6.4.3 Суффозия, поверхностная эрозия и плывуны
Механическая суффозия представляет собой процесс выноса подземными водами мелких частиц из толщи песков [106]. В результате этого происходит разрыхление грунта и его оседание, как от собственного веса, так и от веса зданий и сооружений.
Образование суффозионных деформаций возможно при одновременной реализации следующих трех необходимых условий: присутствия в геологическом разрезе разнозернистых песчаных водонасыщенных пород; гидродинамического воздействия подземных природных или техногенных вод, движущихся со скоростью, достаточной для размыва и выноса этих пород; наличия свободного пространства, в которое может выноситься разрушенный материал [73, 114].
Естественные суффозионные процессы на изучаемой территории развиты незначительно и проявляются, в основном, на участках распространения покровных отложений, приуроченных к моренной равнине. Техногенная суффозия по своей интенсивности превосходит естественную. Она связана, в основном, с двумя видами воздействия на геологическую среду: искусственным обводнением грунтов или их извлечением из массива.
Суффозию вызывают повышенные градиенты напора в фильтрационном потоке, обусловленные изменением гидродинамического режима водоносных горизонтов при утечках из водонесущих коммуникаций, вскрытии водоносных горизонтов выработками, работе дренажных систем. Суффозионный провал может последовать почти сразу же после любого из этих проявлений хозяйственной деятельности, но иногда реакция геологической среды запаздывает на годы и десятилетия [89].
Суффозионные процессы могут активизироваться весной и осенью после выпадения значительного количества атмосферных осадков, что с одной стороны повышает уровни залегания грунтовых вод, а с другой - увеличивает расход воды в ливневой канализации и соответственно объем утечек из нее.
Очень быстро образуются суффозионные провалы при крупных авариях водопроводных систем, когда вода вырывается из труб под большим давлением. Струйный размыв грунта приобретает тогда катастрофический характер, распространяется по всех подземным каналам и сопровождается интенсивным выносом дисперсного материала. Возникающие при этом полости мгновенно обрушаются. Тем не менее, это - не самый опасный вид суффозионного провалообразования, поскольку коммунальные
службы быстро реагируют на подобные аварии, устраняя их первопричину.
Гораздо хуже обстоит дело, когда утечка мала, но постоянна. Картина развития суффозионного процесса в этом случае мало отличается от природной, только протекает интенсивнее. Например, суффозионные провалы подобного типа уже несколько лет возобновляются после засыпок на одном и том же месте в начале улицы Садовой, по улицам Трудовой (во дворе домов №№ 3-5) (рисунок 3.11), Речицкое Шоссе (в районе Давыдовского рынка), ул. Советская (во дворе дома № 102) и т.д.
Необходимо отметить, что в ходе строительных работ часто создаются условия благоприятные для протекания суффозии, причем в тех местах, где ее никогда не было. К подобному результату приводит отсыпка песчаных и крупнообломочных грунтов на слабопроницаемые основания, перекапывание глинистых грунтов, создание поверхностей контакта грунта с различными искусственными материалами и многое другое [89].
Главной же причиной развития суффозионных провалов в Гомеле были и остаются утечки из водонесущих коммуникаций (особенно теплопроводных и (или) имеющих большой износ). Высачивание под большим давлением и аварийные прорывы воды из этих коммуникаций постоянно приводят к размыву, разрушению и выносу вмещающих и перекрывающих их дисперсных грунтов (в т.ч. грунтов засыпки) и деформациям расположенных над ними объектов городского хозяйства. Суффозия начинается при весьма низких градиентах фильтрации, всего 0,15-0,01 [34, 89]. Такие градиенты возможны при образовании даже небольших техногенных куполов грунтовых вод, и, следовательно, этот процесс может иметь при подтоплении достаточно широкое распространение в пылеватых, мелкопесчаных породах, супесях пылеватых.
Процесс суффозии может также начаться и в засыпанных больших оврагах, поскольку они продолжают служить, правда, в меньшей мере, естественными дренами.
Суффозия, происходящая в грунтах отсыпки, зачастую приводит к деформациям тротуаров, лестниц, отмосток. Такие явления нами наблюдались по ул. Гайдара, 10; П. Бровки, 17; Советская, 97 (рисунок 6.3) и т.д.
Процесс суффозии изменяет физико-механические свойства грунтов, ведет к их существенному ослаблению. Суффозия представляет собой подземный размыв грунта. Временные же водотоки способствуют размыву грунта на поверхности земли и формированию на склонах мелких и глубоких промоин, перерастающих в овраги. Чем больше уклоны, относительная высота и протяженность склонов, количество стекающей со склонов воды, зависящее от количества, вида, интенсивности и распределения в течение года осадков, тем более интенсивно будут происходить плоскостной смыв и оврагообразование [133]. Утечки воды из водонесущих коммуникаций, проложенных по поверхности, в таких случаях приводят к резкой активизации поверхностной эрозии. Подобное явление имеет место на эрозионном правом берегу реки Сож в районе улиц имени Пушкина и Садовая (Рисунок 3.10), на бортах Лебяжьей канавки (ЦПКиО им. А.В. Луначарского).
Рисунок
6.3 - Деформация ступеней около дома №
97 по улице Советская.
Как упомянуто выше, процесс суффозии начинается при низких гидравлических градиентах. Процессы техногенного подтопления приводят к увеличению гидравлических градиентов в водовмещающих породах, представленных слоями или линзами песков в ледниковых или воднолед- никовых отложениях. При высоких гидравлических градиентах песчаные грунты могут переходить в плывунное состояние при условии их вскрытия котлованами или горными выработками.
Появление плывунов нами наблюдалось при проходке шурфов во 2- м переулке Крупской; по ул. Балтийской, 32; по Речицкому Шоссе в районе Кургана Славы.
Плывуны на территории города распространены локально. Мощность плывунных пород небольшая. Плывуны могут привести к некоторым осложнениям при отрывке котлованов, прокладывании траншей под линейные коммуникации, проходке горных выработок.
6.4.4 Наложенные процессы подтопления и повышения агрессивности
подземных вод
На урбанизированных территориях происходит совместный процесс - подтопление и приобретение подземными водами агрессивных свойств, т.е. способность разрушать бетон, и другие материалы заглубленных конструкций при химическом воздействии на них. Так, в Гурьеве загрязнение грунтовых вод требует ежегодной перекладки до 20-40 % всех коммуникаций, приходящих в негодность в результате коррозии [13, 39, 87].
Основными показателями агрессивности подземных вод являются: бикарбонатная щелочность, водородный показатель, содержание свободной углекислоты, содержание магнезиальных солей (в пересчете на ион Mg2+), содержание едких щелочей (в пересчете на ионы Na+, K+), содержание сульфатов (в пересчете на ионы SO4 "), а также содержание хлоридов, сульфатов, нитратов и др. солей и едких щелочей при наличии испаряющих поверхностей [124 и др.]. В зависимости от опасности условий, в которых происходит агрессия (толщина конструкции, коэффициент фильтрации, напор, сорт цемента) и общей минерализации вода будет обладать выщелачивающей агрессивностью при минимальном содержании НСО3- от 0,4 до 1,5 мг-экв/л, общекислотной агрессивностью если величина рН находится в пределах 6,8-5,0, углекислотной агрессивностью при содержании агрессивной СО2 3,0-8,3 мг/л, магнезиальной агрессией при содержании иона магния более 750 мг/л, сульфатной агрессией при содержании сульфатов более 250 мг/л [129].
Высокий уровень химической составляющей техногенной нагрузки, выражающийся в сочетании промышленного и коммунально-бытового загрязнения, применения удобрений на приусадебных участках, ливневых стоков и пр., определил сильное общее загрязнение грунтовых вод в пределах города. Характер загрязнения зависит от преобладания в каждом конкретном случае того или иного фактора.
Масштабы химического загрязнения подземных вод на территории г. Гомеля были исследованы сотрудниками Гомельского университета в 1998-99 г.г. Практически на всей территории г. Гомеля свободная гравитационная вода почвогрунтов зоны аэрации и грунтовая вода является в разной степени техногенно-загрязненной. Установлена большая вариация концентраций компонентов химического состава, на некоторых участках изменение естественного геохимического типа воды.
По полученным данным наиболее минерализованы грунтовые воды в микрорайоне Гомсельмаш, в колодцах по ул. 2-я Иногородняя, ул. Танковая и пер. Титинский. Минерализация воды достигает 1,63-3,21 г/л, в макрокомпонентном составе преобладают нитраты (983 мг/л), сульфаты (733 мг/л) и хлориды (482 мг/л).
В д. Мильча поверхностные и грунтовые воды испытывают влияние прилегающих промышленных предприятий. Этот фактор является определяющим в формировании химического состава грунтовой воды. Минерализация ее колеблется в интервале 0,71-1,68 г/л, концентрация сульфатов достигает 548 мг/л, хлоридов - 128 мг/л.
В микрорайоне жилой застройки по ул. Подгорная и ул. Юбилейная грунтовая вода слабощелочная (рН = 8,05-8,50) с минерализацией 0,99-1,94 г/л, загрязнена сульфатами и хлоридами. Компонентный состав родниковой воды по ул. Подгорная отличается низким содержанием хлоридов (35 мг/л) и значительным содержанием нитратов (32 мг/л) и сульфатов (104 мг/л). По данным БелГИИЗа, родники, изливающиеся в пойме р. Сож, имеют близкий компонентный состав и минерализацию воды 0,79-1,34 г/л. В пойме р. Сож в районе Новобелицы зафиксирована грунтовая вода с минерализацией 0,34-1,91 г/л, нейтральной или слабокислой реакции. Высокие содержания хлоридов (209-291 мг/л) и сульфатов (76-89 мг/л) в грунтовой воде отмечены у озера Шапор. В районе завода "Кристалл" содержание этих компонентов-загрязнителей в воде отдельных скважин достигает 450 и 208 мг/л соответственно.
Наиболее часто грунтовая вода на территории г. Гомеля обладает общекислотной (участки Гомсельмаш, западный промузел, Новобелица), углекислотной (пойма р. Сож) и сульфатной (участки Гомсельмаш, Западный промузел, Западный микрорайон) агрессивностью. На этих участках величина рН грунтовой воды понизилась до 6,0. Избыток углекислоты - так называемая агрессивная углекислота - превышает максимально допустимое содержание и составляет 13,2-72,0 мг/л.
6.4.5 Коррозионная активность грунтов
Коррозией металлов называется разрушение металлов вследствие химического или электрохимического взаимодействия их с коррозионной (в данном случае - геологической) средой [28, 127]. Самыми уязвимыми элементами городского хозяйства являются водо-, газо- и нефтетрубопро- воды, не оборудованные системами противокоррозионной электрической защиты, металлические оболочки кабелей, сваи, основания антенн и другие металлические конструкции. Корродируют в первую очередь деформированные участки их поверхностей. При взаимодействии металлических и неметаллических конструкций с грунтами возникает подземная коррозия. Причинами подземной коррозии являются [28]: 1) воздействие грунтовой влаги на металлические конструкции, в результате чего возникают коррозионные элементы; 2) явления электролиза, происходящие в грунтах вследствие воздействия блуждающих токов, исходящих от работающих на постоянном токе электроустановок, при наличии вокруг трубопроводов электролита; 3) действие находящихся в грунте микроорганизмов (вызывающих явления биокоррозии). Скорость коррозии в огромной степени определяется коррозионной активностью грунта, которую оценивают тем сроком, по истечении которого на новом трубопроводе возникает первый сквозной питтинг (каверна). Срок его появления в стальном трубопроводе диаметром 300 мм с толщиной стенки 8-9 мм при низкой коррозионной активности превышает 25 лет; при повышенной коррозионной активности он составляет 5-10 лет, а при весьма высокой - всего лишь 1-3 года.
Для характеристики коррозионной активности грунтов по отношению к стали, используют величину их удельного электрического сопротивления. Среднее по величине значение удельного электрического сопротивления, наиболее типичное для песчано-глинистых грунтов, составляет около 40 Ом*м. Между электрическим сопротивлением грунтов и их коррозионной активностью в определенных пределах существует обратная зависимость: чем меньше сопротивление, тем больше возможность коррозии (таблица 6.6).
Таблица 6.6 - Коррозионная активность грунтов по отношению к углеродистой стали в зависимости от их удельного электрического сопротивления [28]
Коррозионная активность грунтов |
Удельное электрическое сопротивление, Ом*м |
Низкая |
>100 |
Средняя |
20-100 |
Повышенная |
10-20 |
Высокая |
5-10 |
Весьма высокая |
<5 |
Оценивая коррозионную активность грунтов по отношению к свинцу, необходимо учитывать рН грунта, содержание органических веществ, нитрат-иона (таблица 6.7).
Таблица 6.7- Коррозионная активность грунтов по отношению к свинцовой оболочке кабеля [28]
Коррозионная активность грунтов |
рН |
Содержание компонент, % от массы воздушно-сухого грунта |
|
органических веществ (гумуса) |
нитрат-иона |
||
Низкая |
6,5-7,5 |
до 0,01 |
до 0,0001 |
Средняя |
5,0-6,4 7,6-9,0 |
0,01-0,02 |
0,0001-0,0010 |
Высокая |
<5.0 >9.0 |
>0,02 |
>0,0010 |
Коррозионная активность грунтов определяется многими факторами. Наиболее тесные корреляционные связи просматриваются между коррозионной активностью грунтов и их литологическим составом, а также наличием подтопления [86, 113]. Высокая степень коррозионной опасности, при прочих равных условиях, характерна для территорий, сложенных моренными и флювиогляциальными отложениями.
Огромное влияние на коррозионную активность грунтов оказывает их влажность. В сухих грунтах коррозия не наблюдается ввиду отсутствия электролита, необходимого для создания коррозионных элементов.
Единого мнения о влиянии влажности песчаных и глинистых грунтов на интенсивность коррозионных процессов в научной литературе нет. С одной стороны [45], уже при небольшой влажности, когда в грунтах существует только прочносвязанная вода, коррозионные процессы начинают проявляться, хотя скорость коррозии будет незначительной. Дальнейшее увеличение влажности грунта вызывает увеличение скорости коррозии вследствие увеличения интенсивности работы коррозионных элементов и уменьшения их сопротивления в цепи. При увеличении влажности коррозионная активность глинистых грунтов растет медленнее, чем активность песчаных из-за разного количества свободного кислорода в них. Поскольку максимальная скорость коррозии наблюдается при минимальном замедлении как анодного, так и катодного процессов, максимум коррозионной активности достигается в глинистых грунтах при меньших значениях влажности, чем в песчаных. Это происходит потому, что доступ свободного кислорода к корродируемой поверхности при одинаковой влажности легче в песчаных грунтах.
С другой стороны [28], существует мнение, что предельная влажность, обеспечивающая возрастание скорости коррозии до максимальной в связных грунтах составляет 10-12 %, в песках она несколько ниже (по данным В.А. Притулы, 1961).
В наших исследованиях важным является то, что при любой точке зрения при влажности, равной 10-12 %, коррозионная активность грунтов максимальна. При последующем увеличении влажности максимальная скорость коррозии остается практически постоянной до некоторого предела влажности, которым можно считать влажность 20-25 % [28, 127]. При полном насыщении пор водой образуется сплошной слой воды, затрудняющий проникновение воздуха к металлу, и скорость коррозии резко падает. Глина, суглинок, супесь и песок в сухом состоянии могут характеризоваться низкой коррозионной активностью. В других случаях, особенно при наличии блуждающих токов, коррозионная активность меняется от средней до весьма высокой.
Коррозионная активность существенно зависит от химического состава грунтов и, в частности, от наличия и состава водорастворимых соединений [28, 86, 124]. С повышением содержания ионов СГ и SO4 " (примерно свыше 1 г/л) коррозионная активность грунтов обычно увеличивается: высокому содержанию хлоридов в грунтах почти всегда соответствует интенсивная коррозия металла, в меньшей степени это относится к сульфатам. Большое внимание на коррозионные свойства грунтов оказывает на-
2+ +
личие катионов Са и N . Оба эти катиона влияют на водо- и воздухопроницаемость грунтов и тем самым определяют соотношение жидкой и газообразной компонент в грунтах, под действием которых изменяются коррозионные свойства грунтов. При высоких значениях кислотности (рН 2-3) и щелочности (рН 11-14) грунтов коррозия протекает наиболее интенсивно.
По данным, полученным сотрудниками Гомельского университета в 1998-99 гг., в бассейне р. Рандовка водные вытяжки из почв и грунтов зоны аэрации имеют натриевый тип. Преобладание натрия приводит к диспергации грунтовых частиц и удерживанию жидкой компоненты. На участках химического завода, ТЭЦ-2, на обочинах объездной дороги в свободной воде почвогрунтов концентрация хлоридов и сульфатов более 1 г/л. Эти грунты обладают высокой коррозионной активностью. Следует отметить весьма высокие значения минерализации (14,95 г/л) и концентрации хлоридов (8,86 г/л) и натрия (5,57 г/л) в пробах свободной воды почвогрунтов вблизи ТЭЦ-2. Эквивалентные концентрации ионов хлора и натрия позволяет предположить, что причиной являются хлоридные соли, используемые в зимних условиях при борьбе с обмерзанием дорог.
