Сравнение технико-экономических показателей башенных кранов

№ п/п	Показатели	Сравниваемые краны
		марка крана 1	марка крана 2
1	2	3	4
1.	Грузоподъемность, т: при наибольшем вылете; при наименьшем вылете
2.	Вылет, м: наименьший; наибольший
3.	Высота подъема крюка, м: при наибольшем вылете; при наименьшем вылете
4.	Ширина колеи, м
5.	Установленная (суммарная) мощность электродвигателей, кВт
6.	Масса крана общая, т
7.	Длина и ширина монтажной площадки, м
8.	Норма времени на монтаж крана, чел.-ч
9.	Норма времени на демонтаж крана, чел.-ч
10.	Коэффициент использования крана по грузоподъемности
11.	Коэффициент использования крана по максимальной грузоподъемности
12.	Инвентарно-расчетная стоимость крана, руб.
13.	Себестоимость машино-смены крана, руб.

Показатели (пп. 16) принимаются из технических характеристик сравниваемых кранов, показатели (пп. 79) принимаются из ЕНиР [21].

Коэффициент использования крана по грузоподъемности К_Г определяется по формуле

, (3.5)

где - средняя масса монтируемых сборных элементов, т (определяется по формуле 4.1);

- номинальная (максимальная) грузоподъемность крана, т.

Коэффициент использования крана по максимальной грузоподъемности определяется по формуле

, (3.6)

где - масса наиболее тяжелого сборного элемента в здании, т (принимается из табл. 2.2).

Инвентарно-расчетная стоимость и себестоимость машино-смены кранов принимается из [17] или из производственных данных с умножением принимаемых величин на коэффициент удорожания цен (К_У). Значение К_У в курсовом проекте разрешается принимать самостоятельно в зависимости от сопоставимого роста цен.

По результатам анализа технико-экономических показателей сравниваемых кранов, приведенных в табл. 3.2, должен быть выбран кран с наиболее рациональными рабочими параметрами (прил. 3).

3.2. Выбор самоходного стрелового крана

Для стреловых самоходных кранов на гусеничном ходу определяют требуемую грузоподъемность Q, высоту подъема крюка Н_К, длину стрелы l, вылет крюка L.

Выбор крана без гуська (рис. 3.4) приводим в следующем по­рядке [15, 17]:

1. Находим требуемую грузоподъемность крана

, (3.7)

где - масса монтируемого элемента, т;

- масса такелажных приспособлений (стропы, траверсы и др.), т;

- масса конструкций усиления монтируемого элемента на стадии монта­жа, т;

- масса монтажных приспособлений, навешиваемых на конструктивный элемент перед его монтажом (подмости, лестни­цы, хомуты и др.), т;

- коэффициент, учитывающий возмож­ность отклонения массы монтируемого элемента с оснасткой от расчет­ной, = 1,1.

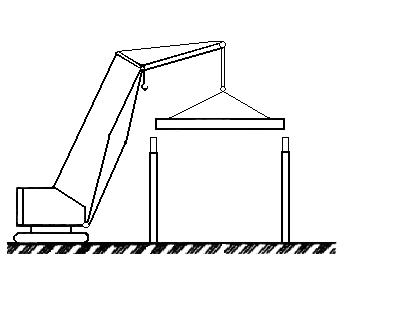

Рис. 3.4. Расчетные схемы к определению параметрических характеристик

(технических параметров):

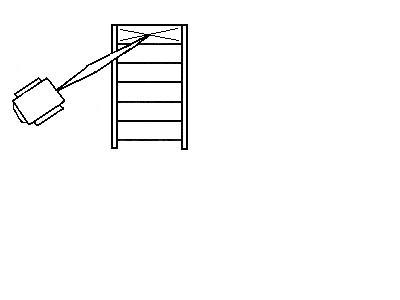

а – стрелового крана без гуська; б – то же, с поворотом в плане;

в – стрелового крана с гуськом

2. Находим высоту подъема крюка

, (3.8)

где - высота опоры монтируемого элемента от уровня стоянки крана, м;

- запас по высоте для обеспечения безопасности мон­тажа, ( = 0,5... 1 м);

- высота или толщина элемента, м;

- высота строповки (от верха элемента до крюка крана), м.

3. Определяем оптимальный угол наклона стрелы крана к гори­зонту

, (3.9)

где - расстояние от края монтируемого элемента до оси стрелы, м;

- длина или ширина монтируемого элемента, м;

- длина грузового полиспаста крана (м), принимают в зависимости от грузоподъемности полиспаста по табл. 3.3.

4. Находим длину стрелы

, (3.10)

где угол наклона стрелы к горизонту;

- превышение шарнира пяты стрелы над уровнем стоянки крана, м

(принимают 1,5 м).

5. Определяем вылет крюка

, (3.11)

где - расстояние от оси вращения крана до оси крепления стрелы, принимают приблизительно 1,5 м.

При окончательном выборе крана следует проверить достаточность размера грузового полиспаста

, (3.12)

где - высота строповки, м.

Полученное значение необходимо сравнить с длиной грузового полиспаста выбираемого крана (табл. 3.3).

Таблица 3.3
