Министерство образования и науки Украины

Национальный аэрокосмический университет им. Н.Е. Жуковского «Харьковский авиационный институт»

Факультет самолетостроения

КАФЕДРА ТЕХНОЛОГИИ ПРОИЗВОДСТВА

ЛЕТАТЕЛЬНЫХ АППАРАТОВ

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К ДОМАШНЕМУ ЗАДАНИЮ НА ТЕМУ:

«Технологическое проектирование участка цеха по изготовлению авиационных деталей размерной обработкой»,

по дисциплине «Проектирование цехов авиационного производства»

Выполнил: ст. 155 гр.

Матюхин П.А.

Проверил:

Мельничук А.П.

Харьков, 2013 г

Оглавление

Введение 2

1 Задание на проектирование 3

2 Расчет количества основного производственного оборудования и рабочих участка 11

2.1 Определение годовой станкоемкости изготовления деталей 11

2.2 Определение расчетного и принятого количества станков 14

2.3 Расчет коэффициента загрузки станков и построение графика загрузки станков участка 17

2.4 Расчет количества производственных рабочих 20

3 Технологическое проектирование планировки участка и компоновки цеха 21

3.1 Предварительное определение площадей участка и цеха 21

3.2 Разработка технического решения компоновки корпуса с размещением в нём цехов и цеха с размещением в нем участков 24

3.3 Разработка рационального варианта расположения оборудования на проектируемом участке 24

3.4 Описание принятого планировочного решения станочной линии 28

Библиографический список 29

Введение

Проектирование цехов авиастроительных заводов является сложным и трудоемким процессом, в ходе которого решается много разнообразных вопросов технического, организационного и экономического характера. Основная цель проектирования - разработка наиболее экономичных проектов заводов и цехов, обеспечивающих выпуск высококачественной продукции при наиболее благоприятных условиях труда для всех работников проектируемого объекта.

При проектировании участков цехов необходимо иметь рабочие чертежи деталей, планируемых к обработке, данные о годовом объеме выпуска деталей по каждому наименованию, комплекты технологических документов, паспортные данные об оборудовании и производственных зданиях и др.

Проектировщик, приступая к работе, должен знать содержание планировок и уметь выполнить технологическое проектирование участков (цехов). В процессе проектирования он принимает решения по широкому кругу взаимосвязанных и взаимообусловленных вопросов технического, организационного и экономического характера и уточняет содержание планировок.

1 Задание на проектирование

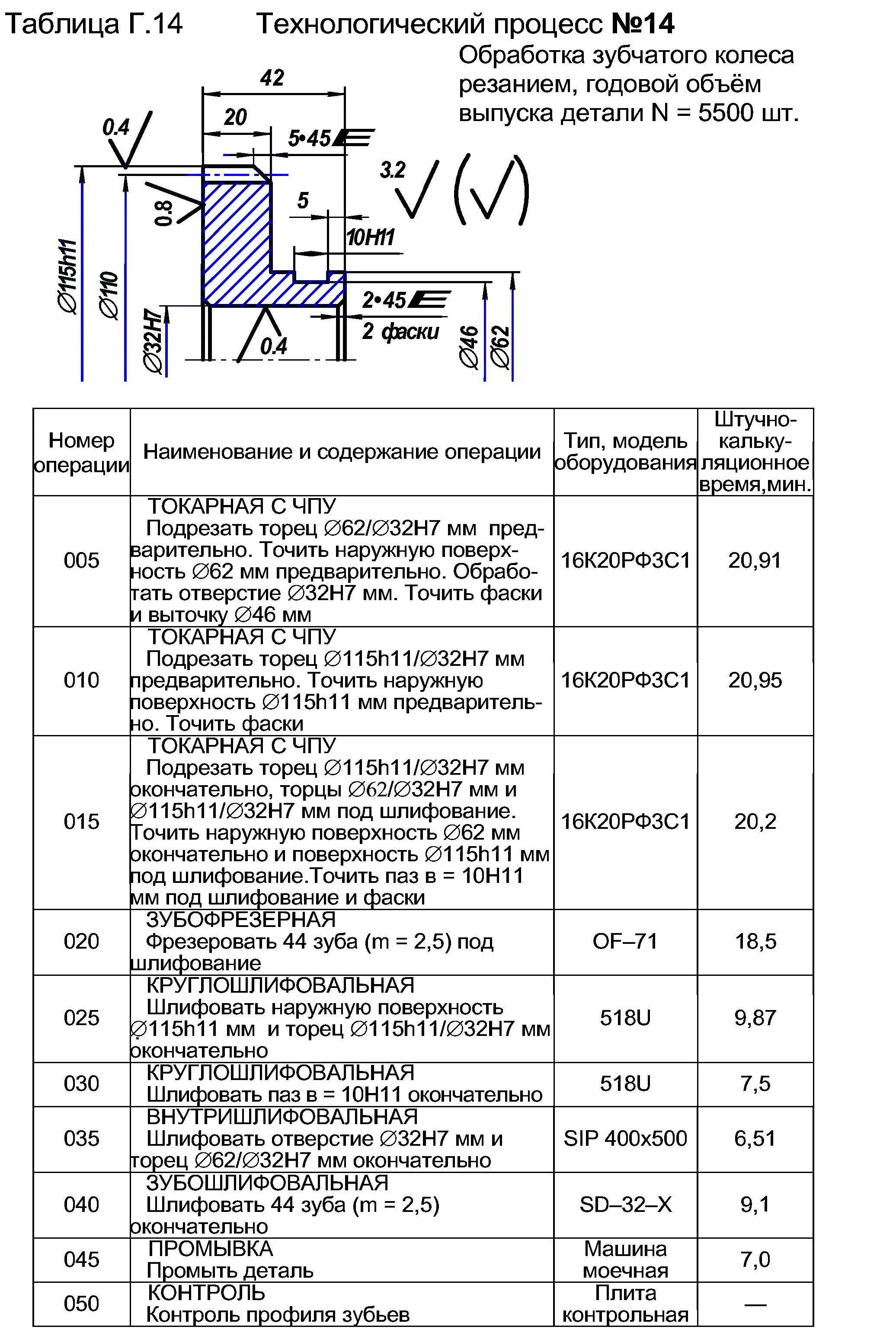

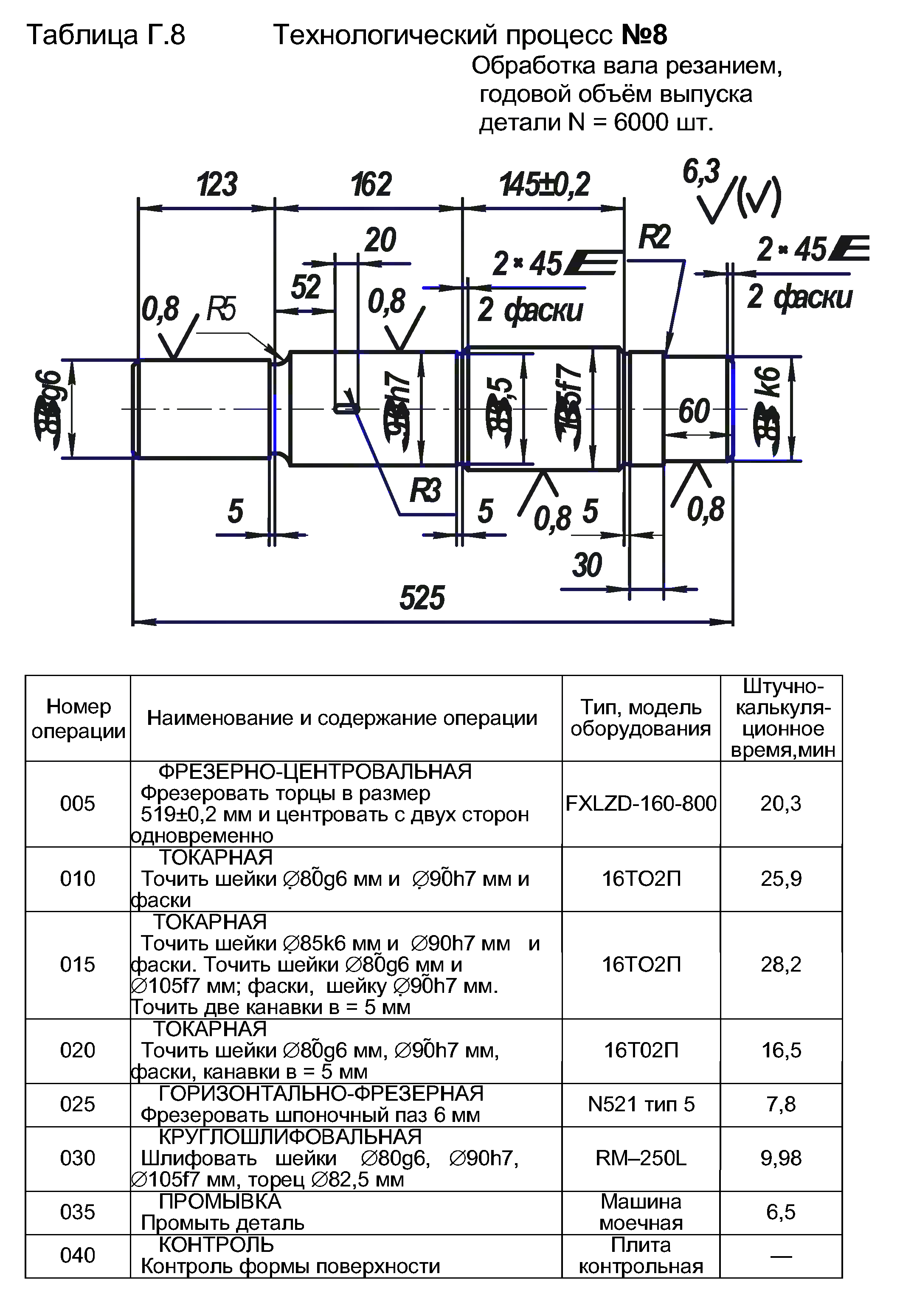

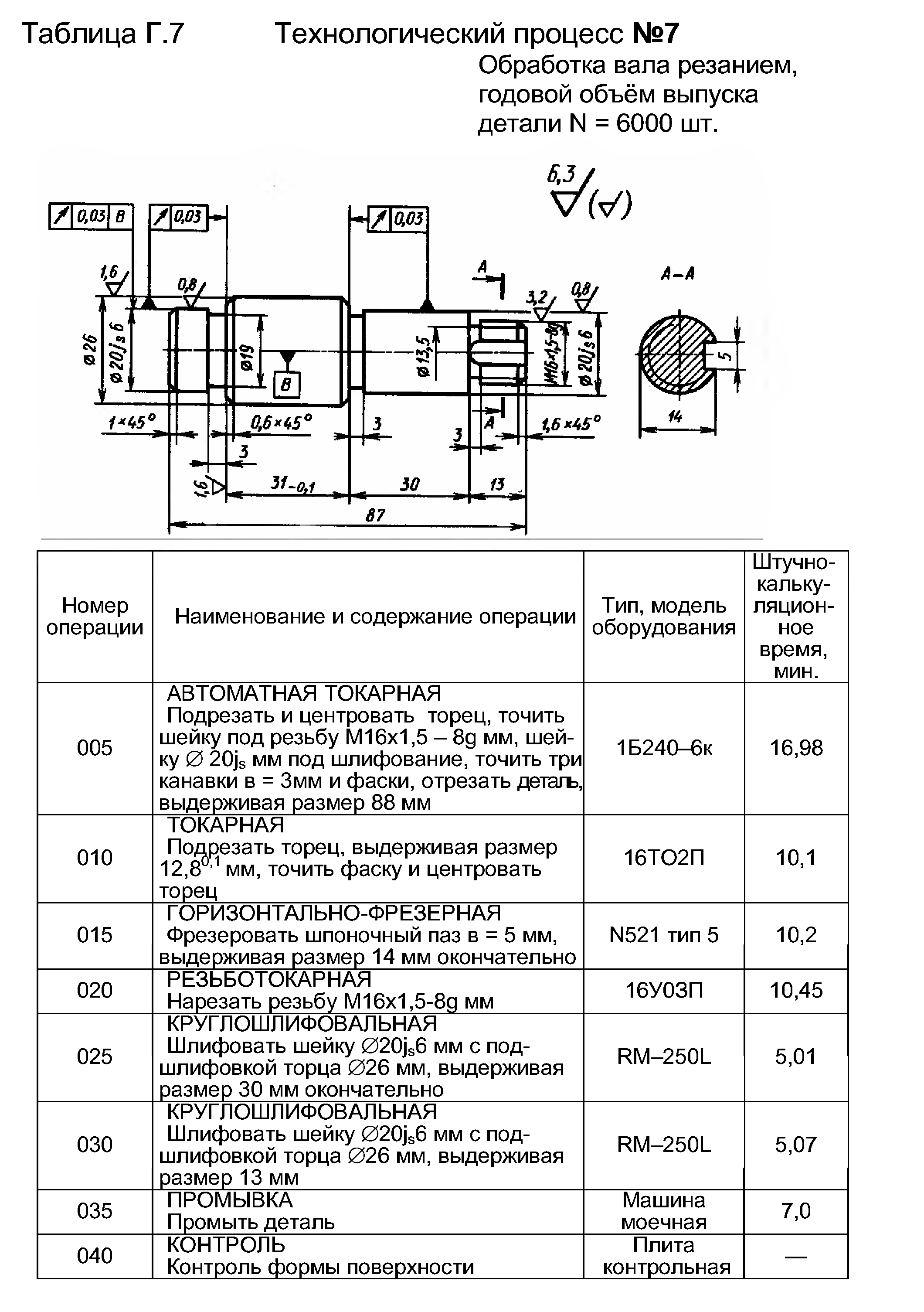

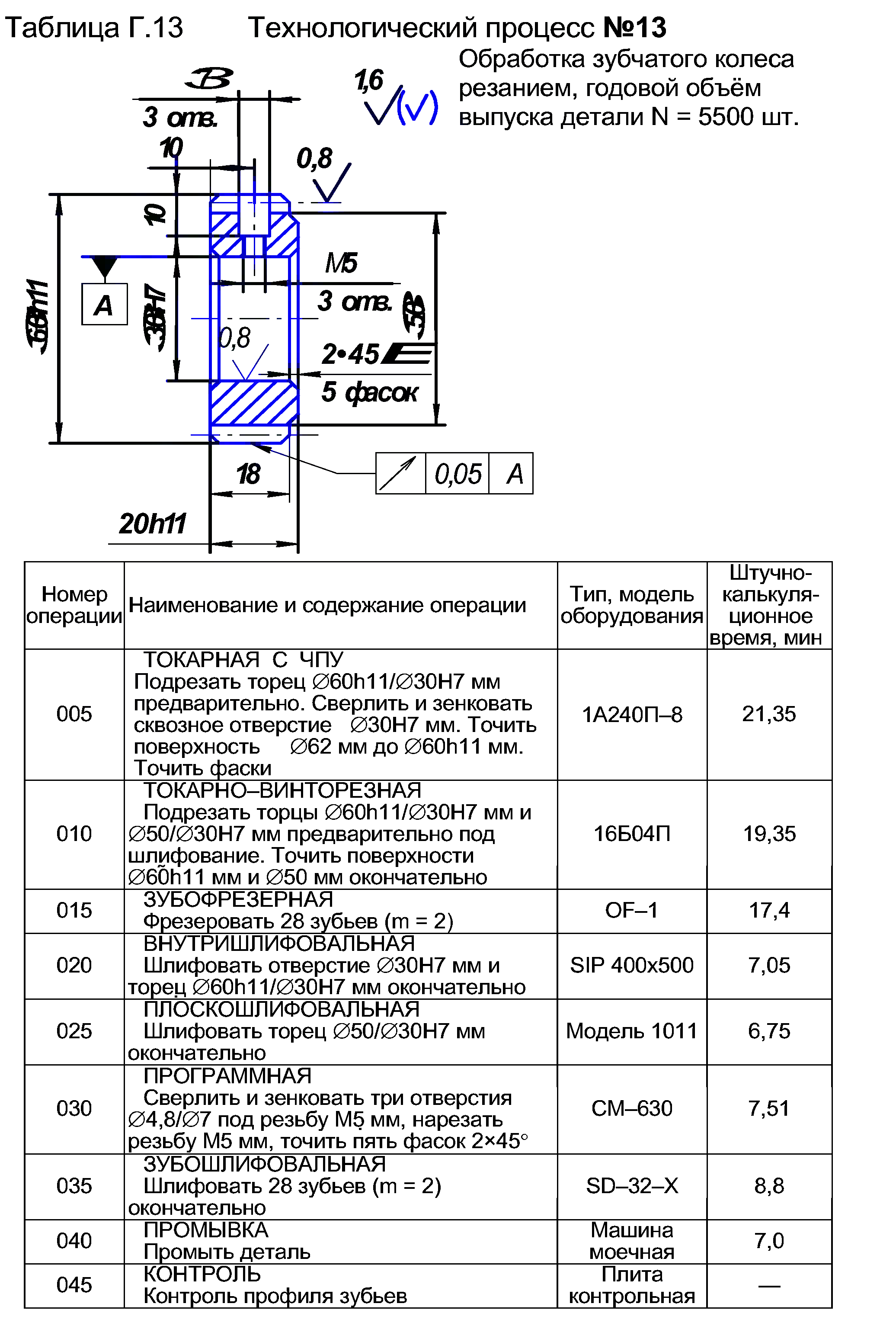

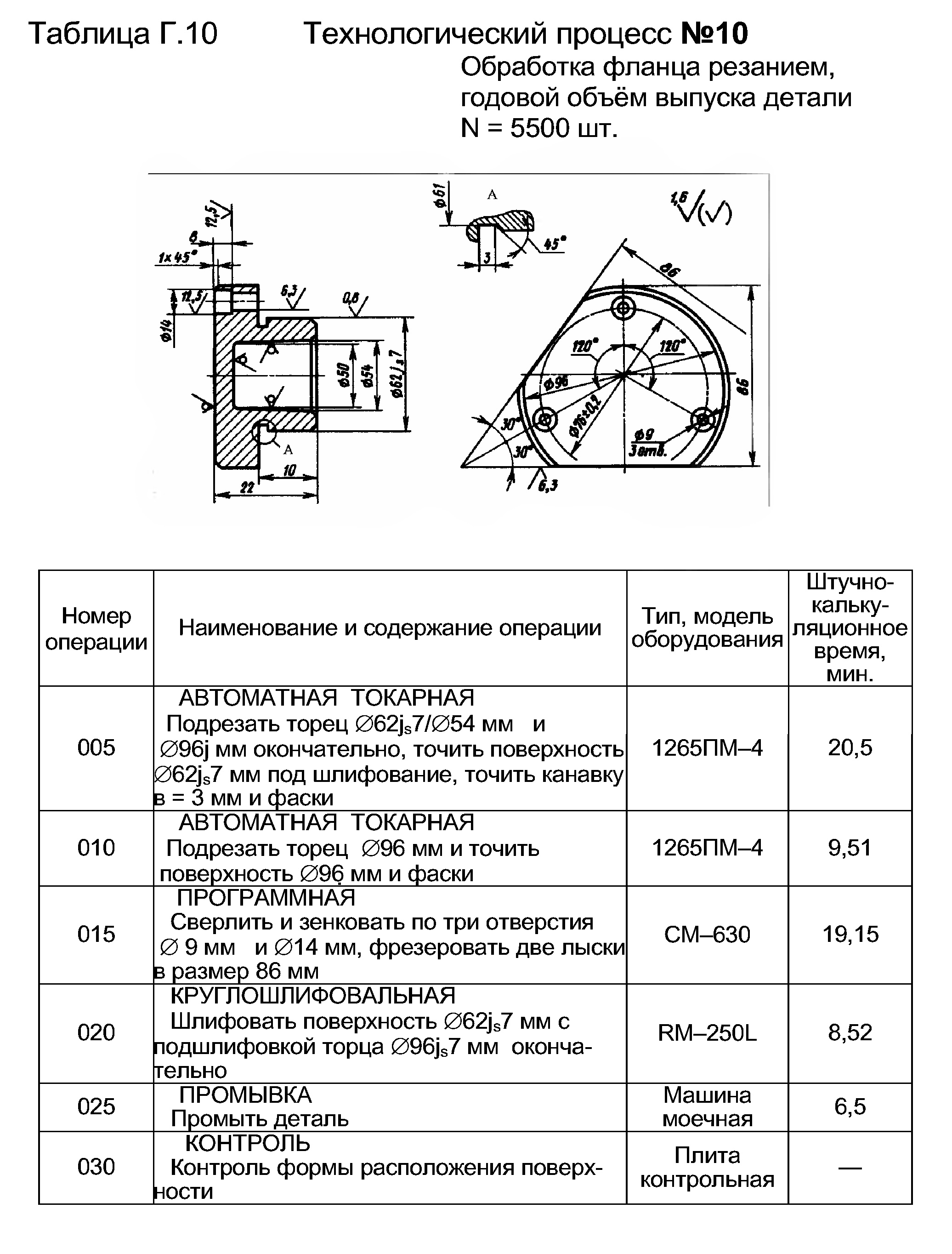

Разработать компоновку цеха и технологическую планировку участка со среднесерийным производством по изготовлению двух видов зубчатых колес и одного вида втулок резанием с односменным режимом работы цеха и годовым объемом выпуска деталей 6000, 5500, 6000 штук по технологическим процессам № 2, № 13, № 16 (см. табл. 1, 2, 3). Для удобства выполнения расчетов представим исходные данные в виде таблицы 4.

Объём выпуска деталей в год, шт.	Тех. про- цесс	Номер операции
		005	010	015	020	025	030	035	040	045	050
	Модель станка
	№ 13	1А240П-8	16Б04П	OF - 1	SIP 400x500	Модель 1011	СМ-630	SD-32-X	Машина моечная	Плита контрольная	-
	№ 14	16К20РФ3С1	16К20РФ3С1	16К20РФ3С1	OF-71	518U	518U	SIP 400x500	SD-32-X	Машина моечная	Плита контрольная
	№ 10	1265ПМ-4	1265ПМ-4	СМ-630	RM-250L	Машина моечная	Плита контрольная
	№ 11	1265ПМ-4	1265ПМ-4	1265ПМ-4	СМ-630	АПРС-1	RM-50L	Машина моечная	Плита контрольная
	№ 7	1Б240-6к	16ТО2П	№521 тип 5	16У03П	RM-250L	RM-250L	Машина моечная	Плита контрольная
	№ 8	FXLZD-160-800	16ТО2П	16ТО2П	16Т02П	№521 тип 5	RM-250L	Машина моечная	Плита контрольная
	Штучно-калькуляционное время, мин
5500	№ 13	21,35	19,35	17,4	7,05	6,75	7,51	8,8	7,0	-
5500	№ 14	20,91	20,95	20,2	18,5	9,87	7,5	6,51	9,1	7,0	-
5500	№ 10	20,5	9,51	19,15	8,52	6,5	-
6000	№ 11	17,55	14,71	25,73	17,3	12,65	7,35	7,0	-
6000	№ 7	16,98	10,1	10,2	10,45	5,01	5,07	7,0	-
6000	№ 8	20,3	25,9	28,2	16,5	7,8	9,98	6,5	-
