8 Для пары транзисторов кт331в и кт336а

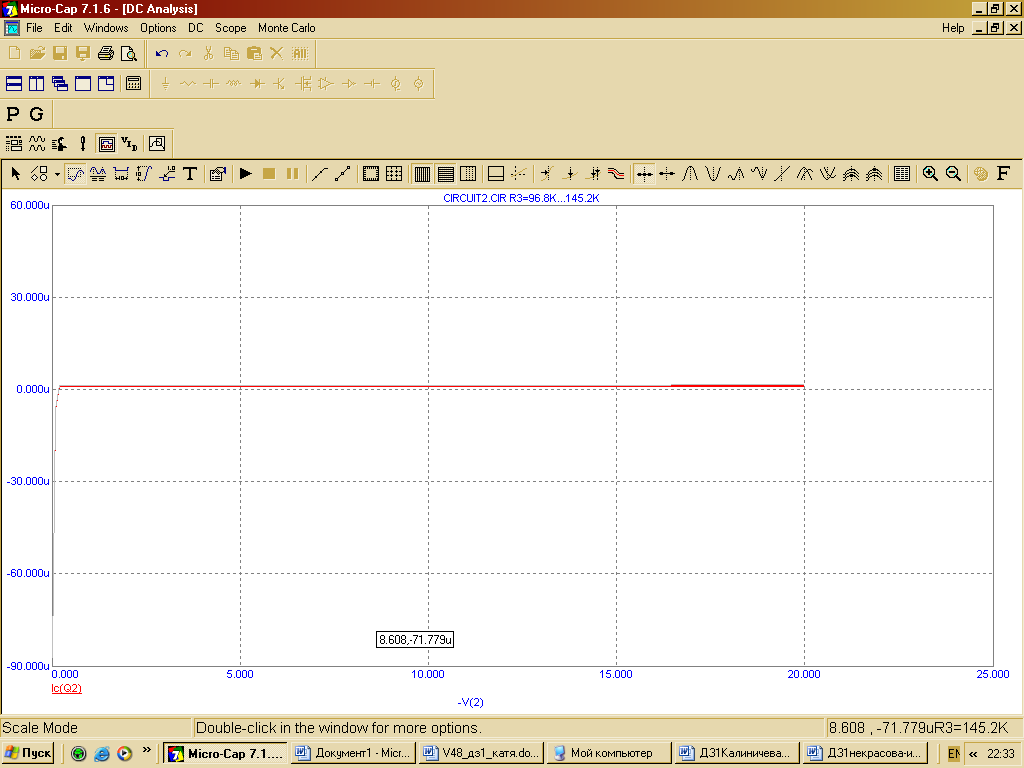

Рис.27 Зависимость Ik=f(-E)

1. R3= R3±20%

При R3 =96,8кОм, rd =384 Мом

При R3 =121кОм rd =469,6Мом

При R3=145,2кОм rd =553,3 Мом

2. R2= R2±20%

При R2 =100кОм, rd =464 МОм

При R2 =125кОм rd =469,6 МОм

При R2=150кОм rd = 474 Мом

3. h21e2= h21e2±30%

При h21e2=79 rd =464 Мом

При h21e2=113 rd =469,6 Мом

При h21e2=147 rd =472 Мом

4. h21e1= h21e1±30%

При h21e1=175 rd =496,7МОм

При h21e1=250 rd =496,6МОм

При h21e1=325 rd =496,4 Мом

5.

При t=10, rd =498,9 Мом

При t=20 rd =481 Мом

При t=30 rd =4664,9 Мом

Выводы:

1. Выходное дифференциальное сопротивление цепи пропорционально сопротивлению R2, при этом увеличение этого сопротивления приводит к уменьшению коллекторного тока.

2. При увеличении температуры (в допустимых пределах) растет коллекторный ток, и уменьшается выходное сопротивление цепи. Это явление объясняется увеличением теплового тока из-за роста дрейфа зарядов с повышением температуры.

3. Выходное дифференциальное сопротивление цепи обратно пропорционально сопротивлению R3, при этом увеличение этого сопротивления приводит к уменьшению коллекторного тока.

4. Чем больше отличаются характеристики транзисторов, тем более нелинейно изменяется дифференциальное сопротивление.
